箱柜辅助布局工具v2.0功能使用指南

出品丨电气CAD吧

功能介绍：

大家好，这次趁着元旦假期，对布局工具做了次较大更新，不仅优化了程序逻辑，还加入了很多小工具，小伙伴们提到的优化改进，也都全部实现，下面就本次更新做个简单介绍：

2023/1/3：发布v2.0

2022/12/27：新增“自动创建”线槽功能。

2022/12/20：发布v1.0。

箱柜辅助布局工具是用在2D布局时的一套工具组合，能帮助电气工程师自动生成和统计线槽、导轨，自动生成安装孔、中心线、长度统计信息等辅助数据，大大优化设计步骤，提高设计效率！

v2.0主要更新内容有：

1、自动添加中心线

能自动为选择的矩形、圆形批量添加中心线。中心线图层、长度可设置，中心线以后在也不用手动来画啦～

2、自动添加开孔图形

能自动识别已放置设备和部件库中钻孔排列样式表，不必设计EPLAN ProPanel 3D布局，就可自动按2D布局图生成对应开孔图形。效率高的离谱。

3、优化自动生成线槽、导轨

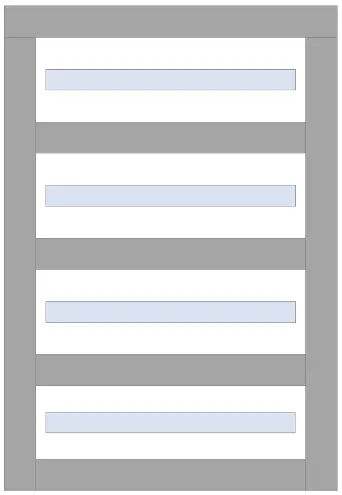

在常见的水平或垂直式元件布局中，其实都可以拆解为下图中的布局样式

动图

它们按位置可分为顶端/底端/左端/右端和中间区域，生成前只需给定一个矩形外边界区域，就可自动按条件或按规律自动创建，因为再复杂的布局都可以拆解为上图中几类样式来分步生成。

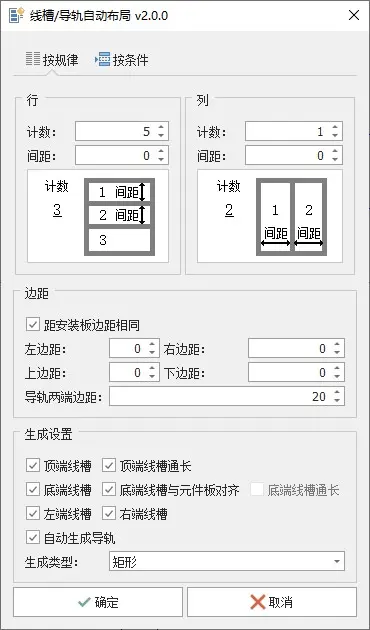

按规律

此条件下创建线槽/导轨，将按行数和间距自动创建，同时还可设置顶/底端线槽是否通长、底部是否对齐等选项，当间距为0和底部对齐勾选时，插件会按行数自动均分线槽/导轨。

按条件

此条件只需指定每行中最大尺寸的部件编号，就可以自动读取部件库中的高度，来生成线槽/导轨，并且最小间距都可方便定义。省时又给力！

4、自动统计线槽、导轨长度

在插件设置中指定线槽/导轨部件编号后，就能将选择的矩形或自动创建的布局生成长度信息，并添加到 <20045>备注 属性中，利用箱柜设备清单可方便地按长度来分类，统计线槽/导轨的数量信息。

如果小伙伴的部件库中没有线槽或导轨部件，可以自建或下载电气CAD吧发布的部件库。

线槽：PXC系列开口型线槽 – https://www.cad-bbs.cn/easco/

导轨：DIN标准导轨 – https://www.cad-bbs.cn/rccn-rails/

5、自动更新与问题反馈

在插件关于选项卡下，可检查是否需要更新，以及问题反馈功能，欢迎小伙伴们提出宝贵意见！

6、下载地址：

https://www.cad-bbs.cn/panelTool/

安装方法：

1、将下载的dll插件全部复制到EPLAN默认程序目录内。

2.9以内默认位置：C:\Program Files\EPLAN\Platform\2.7.3\Bin\

2023以内默认位置：C:\Program Files\EPLAN\Platform\2022.0.3\Bin\

2、启动EPLAN

2.9以内执行菜单：工具>API插件，到上述目录加载下载的CAD-BBS.EplAddin.PanelAccessory.dll插件。

2023以内执行菜单：文件>附加>接口>API 管理，在API模块对话框中，加载第1步目录中的“CAD-BBS.EplAddin.PanelAccessory.dll”

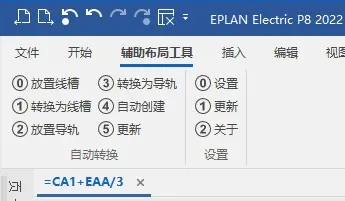

加载成功后，将出现工具栏：

3、复制“箱柜线槽与导轨清单_电气CAD吧.f18”到EPLAN默认表格目录下 默认位置：C:\Users\Public\EPLAN\Data\表格\你的用户名\

使用方法：

1、按需要设置好默认值与部件。

• 默认标识字母：线槽或导轨的标识字母

• 默认部件：自动识别后将指定的部件

• 可识别的最小宽度与最大宽度：识别条件，插件将在两者范围的矩形自动转换

• 删除已识别的矩形：是否删除已转换后的矩形图形

2、在页类型为安装板布局的窗口内选中代表线槽或导轨的矩形，执行工具栏的命令：转换为线槽或转换为导轨。对于转换后的部件放置，如果又有修改拖拉长度，需要另外点击：更新命令。

3、生成报表，推荐在本页内手动放置，为了单独展示线槽或导轨的设备清单，可在生成报表前增加筛选，筛选设置如下 ：

• 规则：<20045>备注

• 运算符：<>

• 数值：空

4、生成报表。

【注1】EPLAN v2.9用户安装完插件后，图标不能正常显示，需要自行在工具栏上右键>调整，双击工具栏上各图标，并指定为正确图标，功能不受影响。

【注2】EPLAN 2022若不能正常显示功能命令，需在选项卡上右键>自定义功能区，出现“自定义对话框”，点击复原，出现的对话框中点击：是，返回“自定义对话框”点击取消，即可更新显示。

【注3】如果注册提示失败，请以管理员方式运行EPLAN。
