EDA工具：1.2版本的功能与应用

1.2.1 EDA工具发展：CAD-CAE-EDA

        EDA工具发展经历三个阶段：

        第一阶段：计算机辅助设计(Computer Aided Design,CAD)阶段，手动操作完成电路图的输入、布局和布线；

        第二阶段：计算机辅助工程(Computer Aided Engineering,CAE)阶段，自动布局布线、逻辑模拟、定时分析、故障分析等；

        第三阶段：电子设计自动化(Electronic Design Automation，EDA)，高级语言描述、系统级仿真、自动化设计。

1.2.2 EDA工具分类

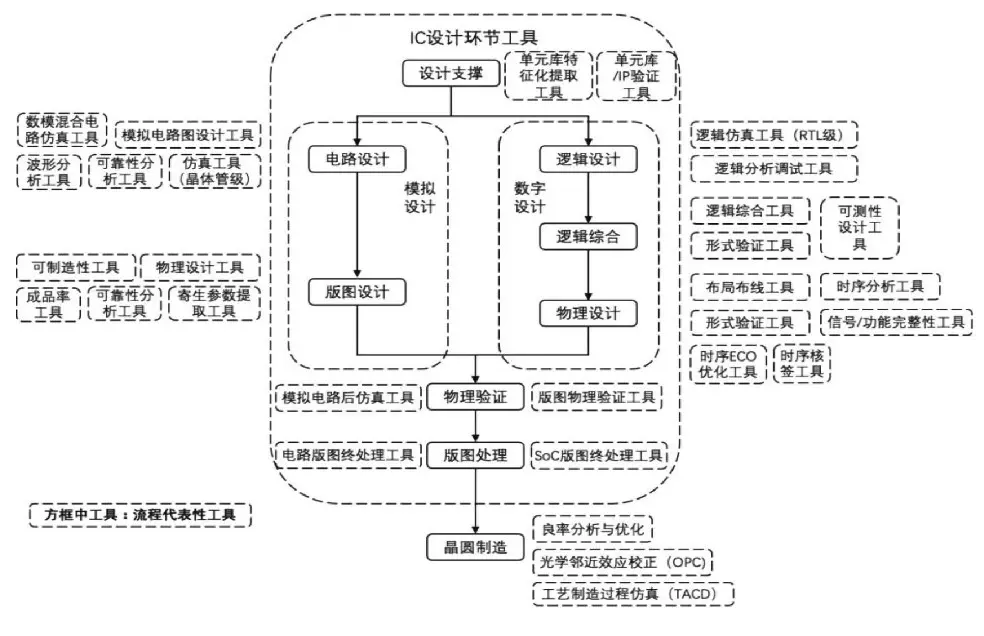

        EDA是以计算机为载体的集成电路自动化设计工具，由众多面向具体集成电路设计环节的点工具组成，贯穿集成电路设计、制造、封装测试全部环节。EDA工具涵盖IC设计的各个方面，其分类如图1.5所示：

图1.5 全流程EDA工具分类(图片来源于：张天仪,刘超,王珺,陈颖.EDA行业人才队伍建设研究[J].中国集成电路,2021,30(09):31-36.)

1.2.3 EDA公司

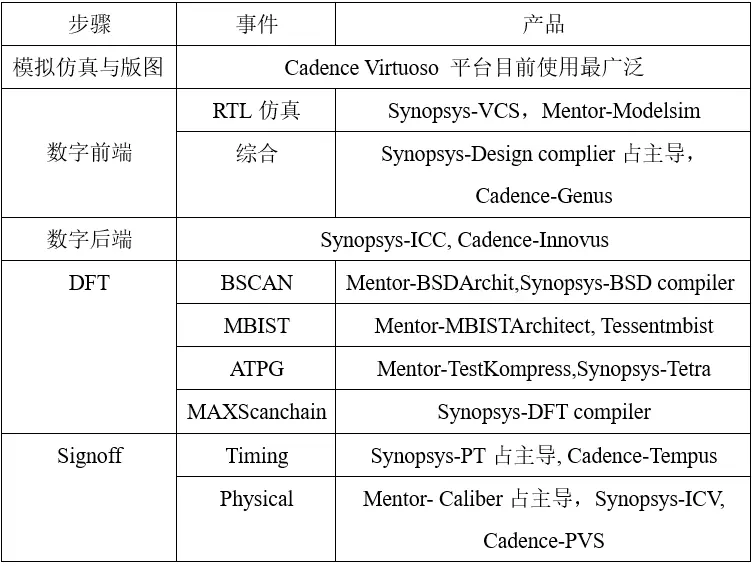

       EDA三巨头：新思科技(Synopsys)、楷登电子(Cadence)、明导科技(Mentor Graphics)，各公司在IC设计中应用分布如表1.1。

表1.1 芯片设计中部分使用的三巨头工具(资料来源：前瞻产业研究员整理)

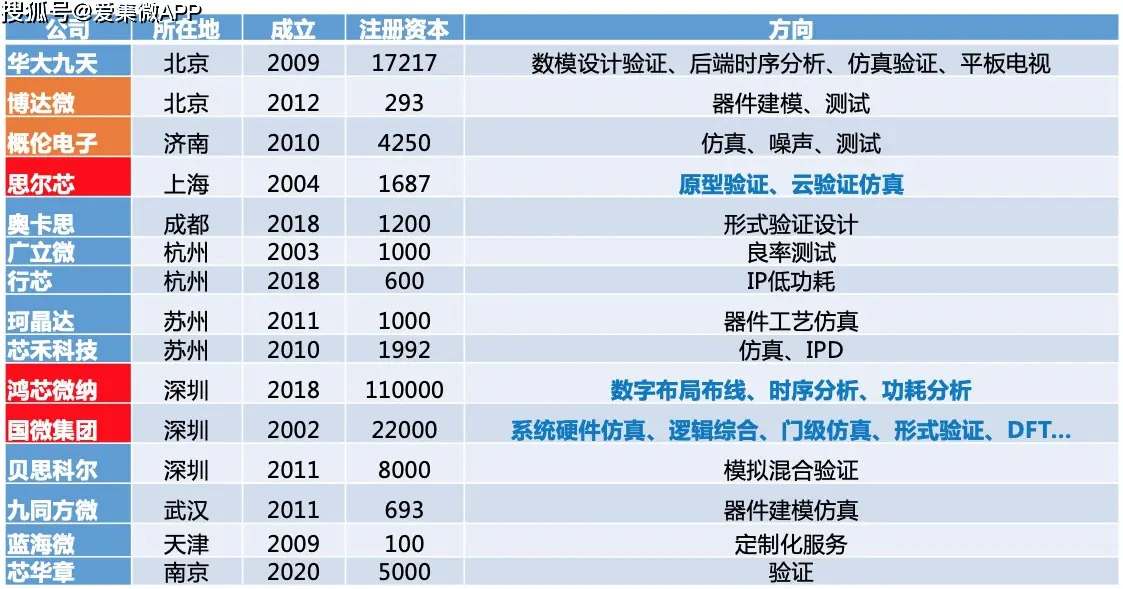

       国内EDA公司及侧重方向如表1.2所示：(图片来源于爱集微)

表1.2 国内EDA公司及其侧重方向

1.2.4 AI加持EDA发展

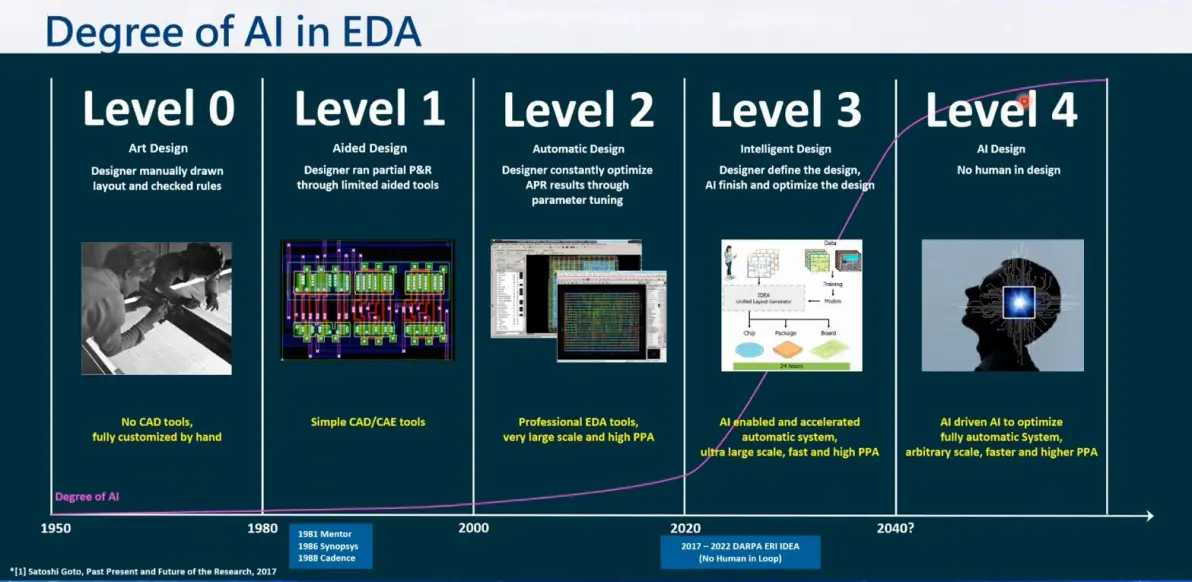

       如图1.6为EDA工具的人工智能化程度的发展阶段，利用AI技术在EDA不同的领域提高算法的优化性。目前EDA工具的发展阶段处于Level 3阶段，利用AI算法优化设计、功耗、性能、面积等。未来AI-EDA朝向24 h无人值守的智能化方向发展。

图1.6 EDA工具的人工智能化程度的发展阶段(图片来源于：黄宇博士(海思EDA首席架构师)-《EDA前言技术》讲座)

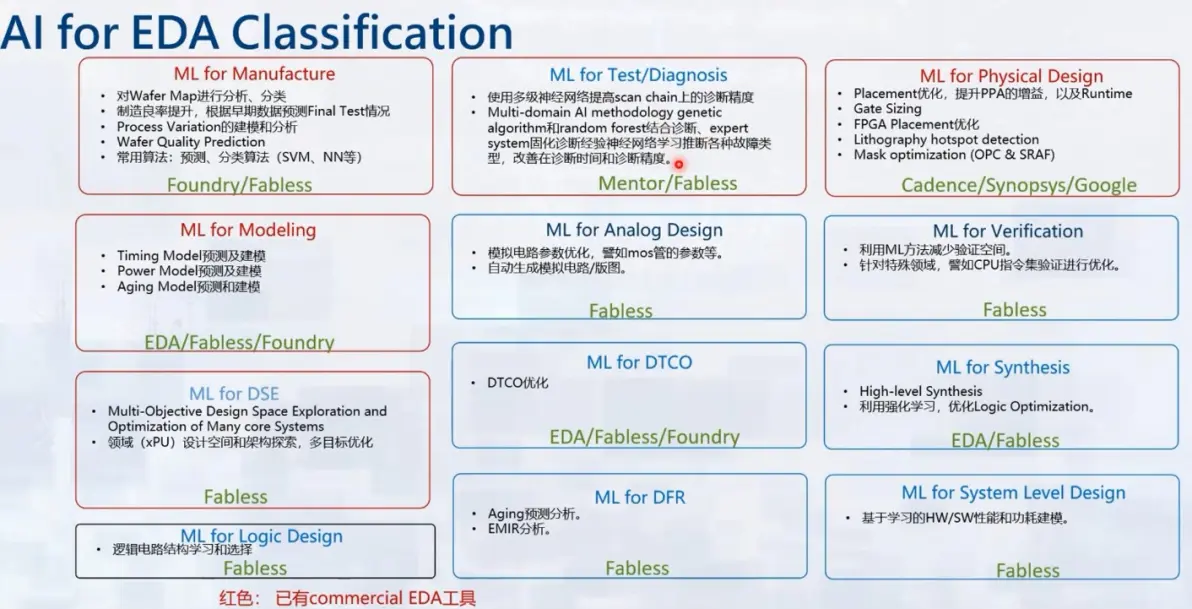

        AI在EDA领域的应用方向及商业化情况如图1.7所示：

图1.7 AI在EDA领域的应用方向及商业化情况(图片来源于：黄宇博士(海思EDA首席架构师)-《EDA前言技术》讲座)
