CAD椭圆球体怎么画？超详细教程！

php小编苹果教你如何在cad软件中绘制椭圆球体。椭圆球体是由椭圆和椭圆的旋转轴组成的几何体，绘制起来需要一定的技巧。在cad软件中，可以通过绘制椭圆和利用旋转命令来绘制出椭圆球体的效果。下面将详细介绍具体的绘制步骤，让你轻松掌握绘制椭圆球体的技巧。

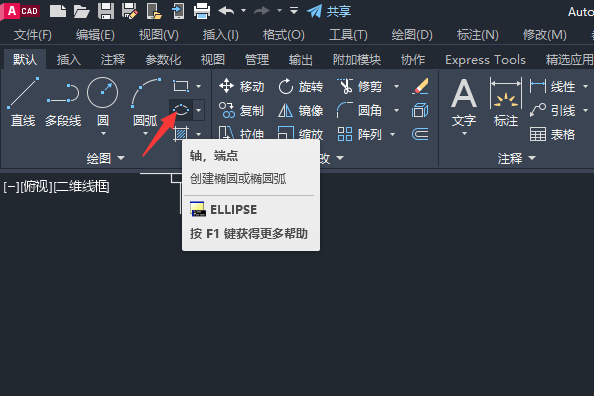

1、打开CAD2023软件，然后点击椭圆工具。如下图：

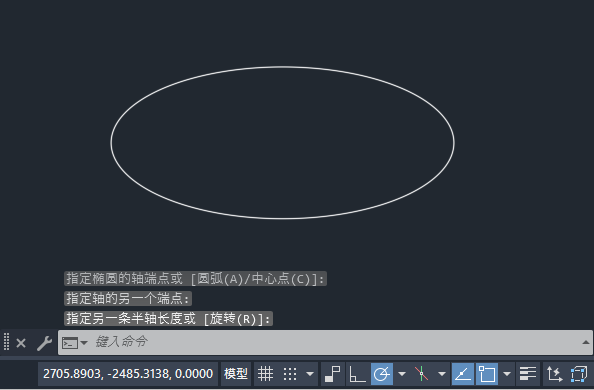

2、然后再绘制一个椭圆出来。如下图：

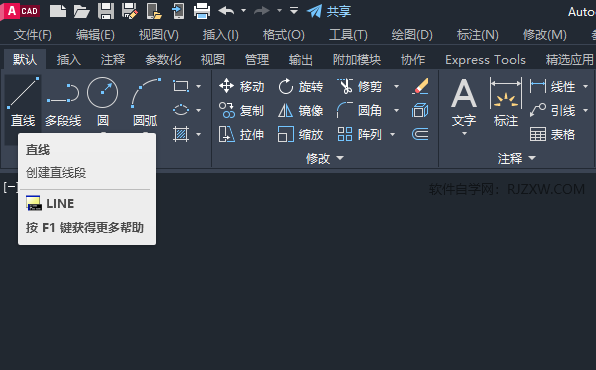

3、然后再点击直线工具，如下图：

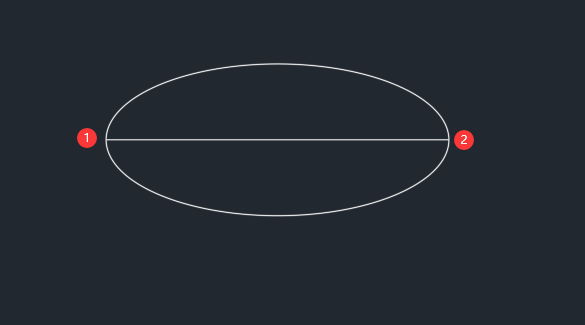

4、然后再绘制直线出来。如下图：

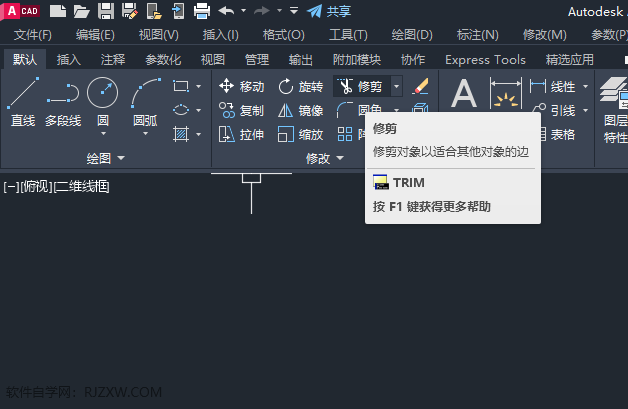

5、然后点击修剪工具。如下图：

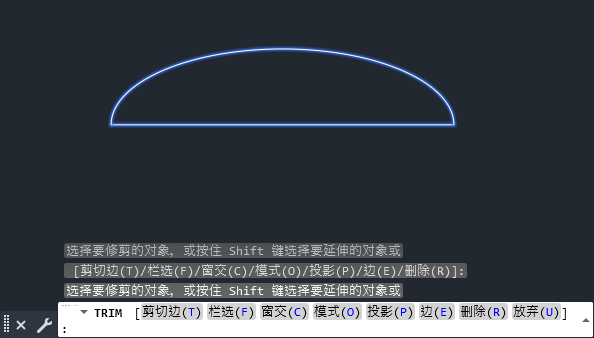

6、然后把椭圆修剪一半，如下图：

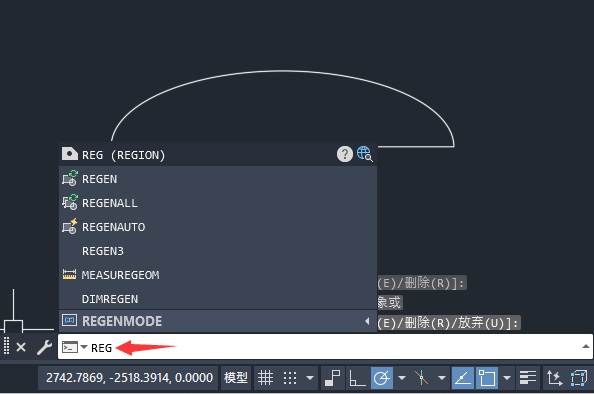

7、然后输入REG命令。进行面域。如下图：

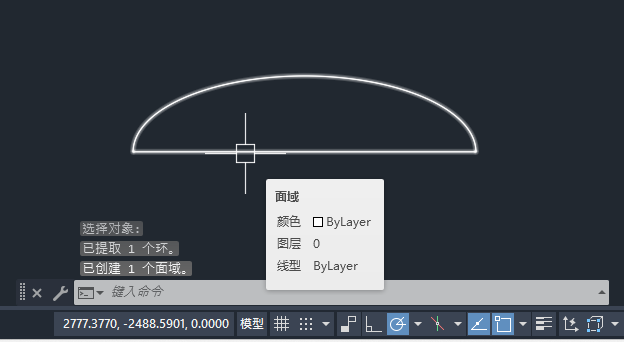

8、选择所有对象。然后把所有对象进行面域成一个对象。如下图：

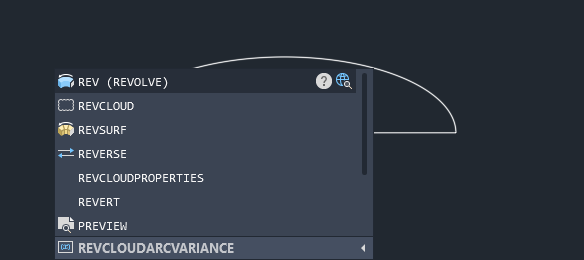

9、然后再输入REV命令。空格如下：

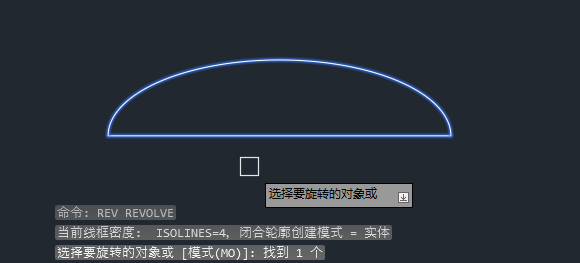

10、选择要旋转的对象。如下图：

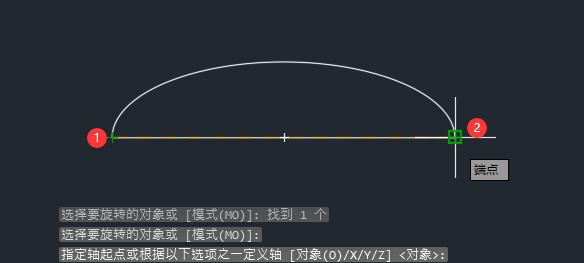

11、再点击旋转的对象上面的两个端点。如下图：

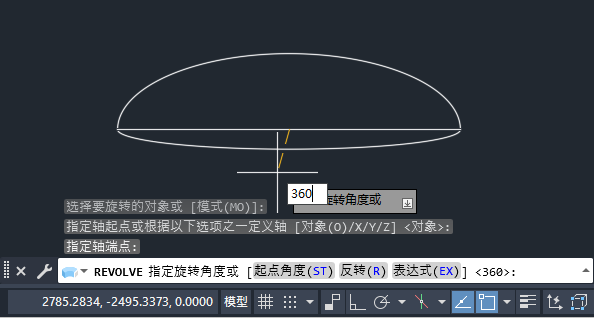

12、输入旋转角度：360，空格。

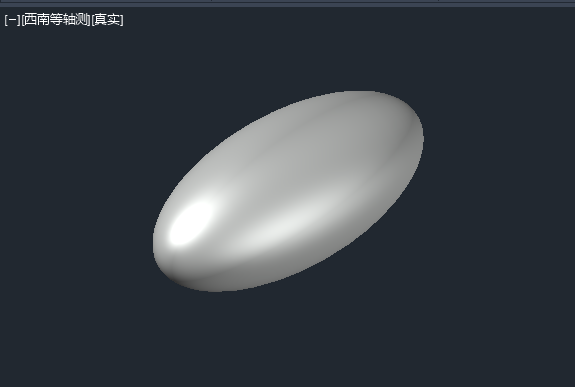

13、这样CAD椭圆球体就画好了。如下图：

以上就是cad椭圆球体怎么画的详细内容，更多请关注php中文网其它相关文章！
