Spaceclaim软件网格划分功能全面解析

细心的小伙伴可能已经发现，ANSYS 在2019 R1版本发布了Spaceclaim的网格划分beta版，基于直接建模思路的单元剖分，SpaceClaim 网格旨在提供交互式网格工具, 高效的实现高质量六面体网格的生成。网格工具选项如下所示：

图1： 网格划分选项卡

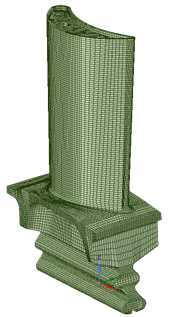

图2： SpaceClaim Meshing典型网格案例

通过SpaceClaim Meshing可以实现扫略网格的生成，如下所示

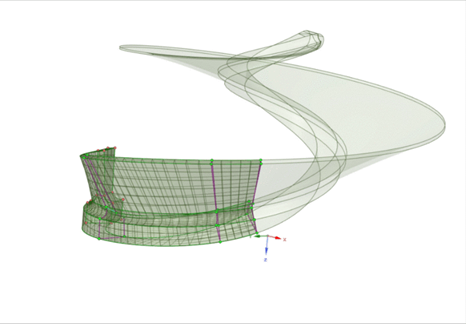

图3： SpaceClaim Meshing扫略网格的生成

SpaceClaim网格划分具有以下特点：

• 支持结构、流体物理场
• 支持对零件分块剖分六面体、四面体单元
• 可以自动更新或手动更新
• 零件剖分，未剖分的可以导入Workbench后再划分

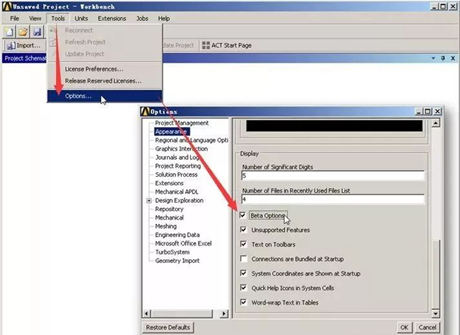

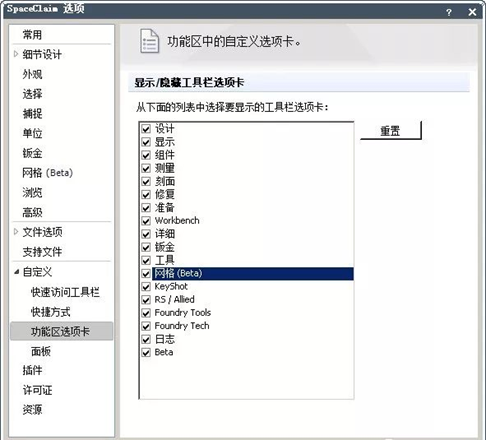

总的来说，对单元质量要求较高的显示动力学等分析类型是非常好的福音,关键是几何与单元仍然是关联的，网格选项卡的打开方式如下：
