CAD草图无缝对接SolidWorks：导入技巧分享

阅读数 3073
点赞 62
article_banner

准备工作

  • 准备导入SolidWorks的CAD图最好去掉标注的尺寸线，并将草图以图纸绝对原点为坐标原地，方便导入。
使用move（移动命令），选择基准点，输入#0,0（绝对坐标点），如果直接输入0,0为默认的相对坐标原地@0,0

导入CAD草图

首先选择一个基准面，然后点击插入，选择DXF/DWG

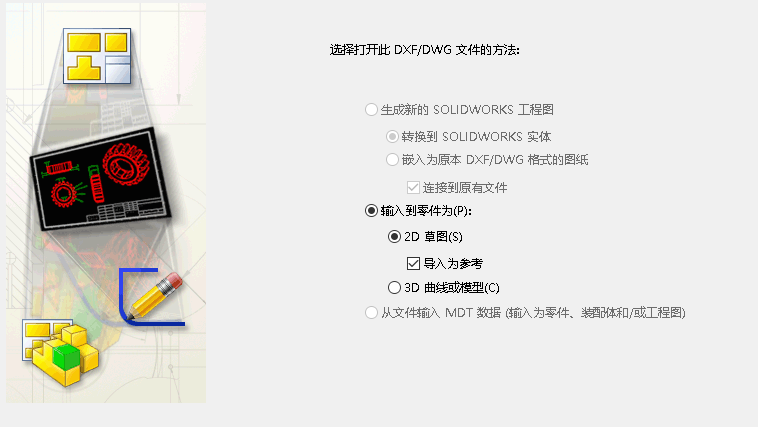

  • 这里默认选项即可
    在这里插入图片描述

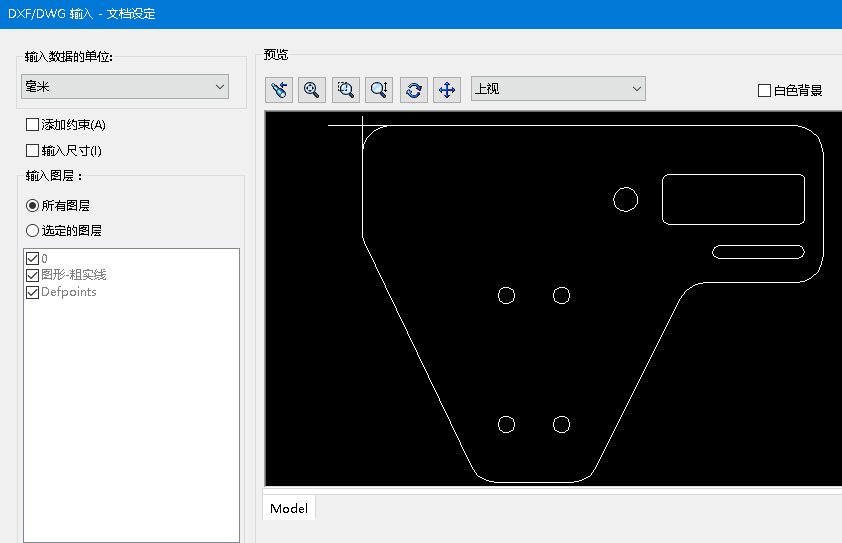

  • 设置好了原点，选择自己所使用的单位，以及图层。
    在这里插入图片描述

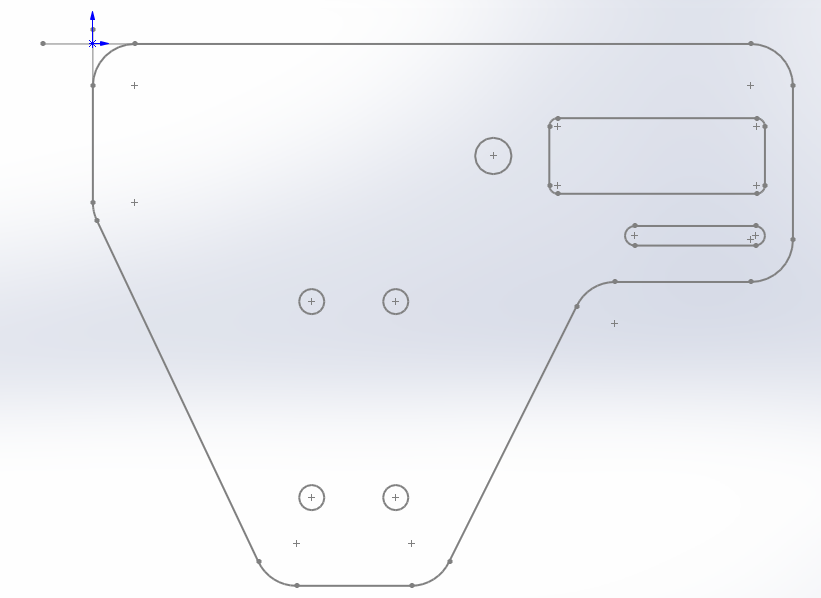

  • 导入进来的草图的坐标原地将和所选基准面的原地重合。
    在这里插入图片描述

注意事项

导入进来的草绘图形是都没有约束的。也就是欠定义。
