SolidWorks钣金成型工具：不锈钢餐盘建模实战案例

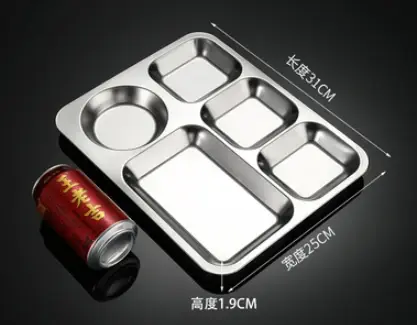

在进行钣金设计时，通常会使用成型工具，可以提高我们的工作效率，对于经常使用的特征，可以将它做成成型工具，然后去调用就可以了。本文通过不锈钢餐盘建模为案例，给大家分享SolidWorks钣金成型工具的使用和创建。

1、不锈钢餐盘建模步骤

1.在上视基准面上绘制310*250*R15的矩形草图，如下图

2.使用钣金模块中“基体法兰/薄片”创建一个1.0mm厚的钣金薄片，如下图

3.在任务窗格中，选择设计库→Design Library→forming tools→成型工具，如下图

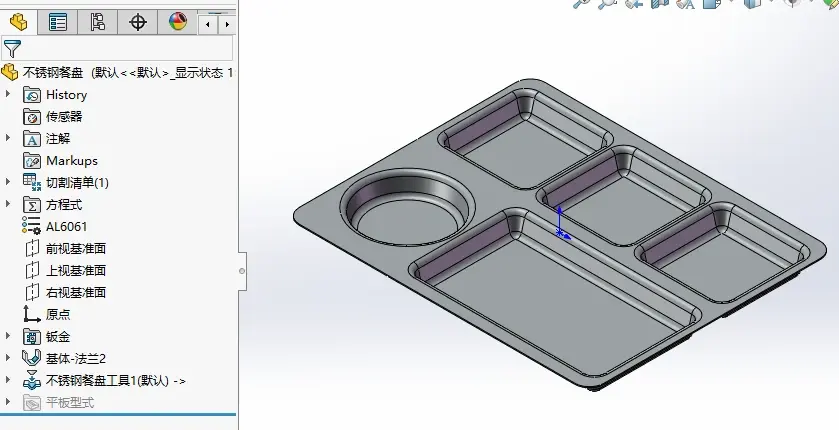

4.然后将“不锈钢餐盘工具”拖入到模型中，弹出如下图窗口，将旋转角度设置为180°，再选择位置，定义成型的位置就可以啦

2、不锈钢餐盘成型工具创建

1.新建一个零件文件

2.在上视基准面上拉伸一个矩形实体，方便后面做圆角，

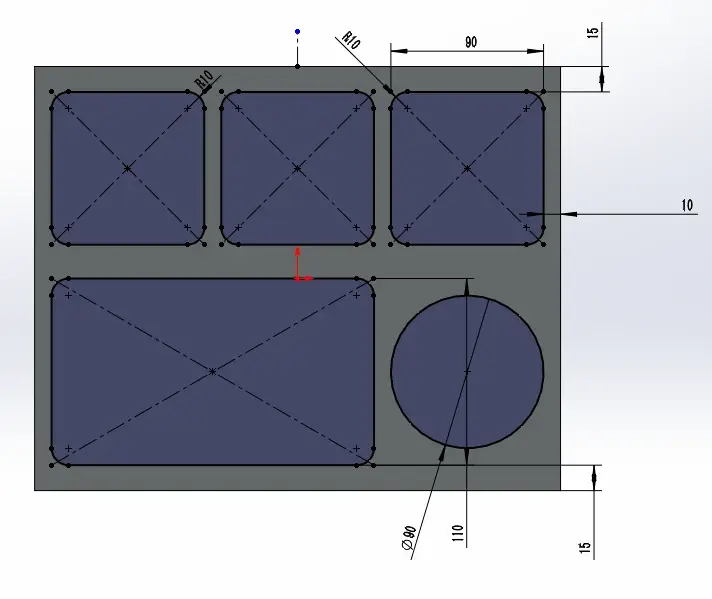

3.打开然后再模型上表面绘制如下草图

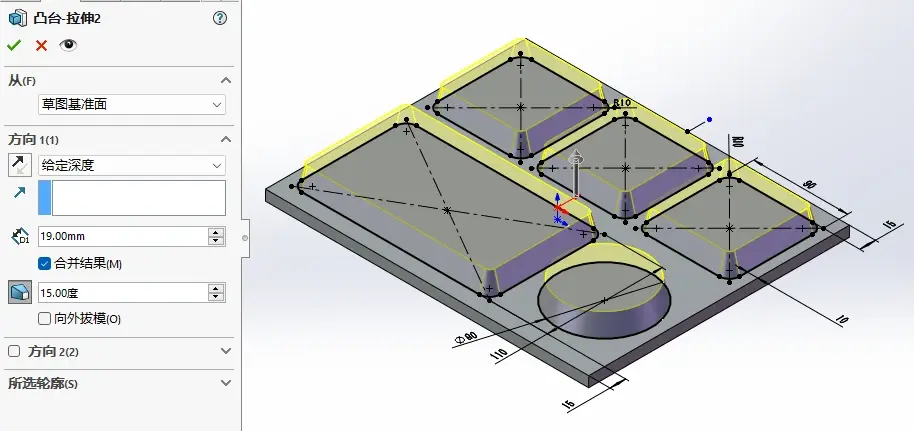

4.用拉伸命令，拉伸一个厚度19，拔模角15°的凸台

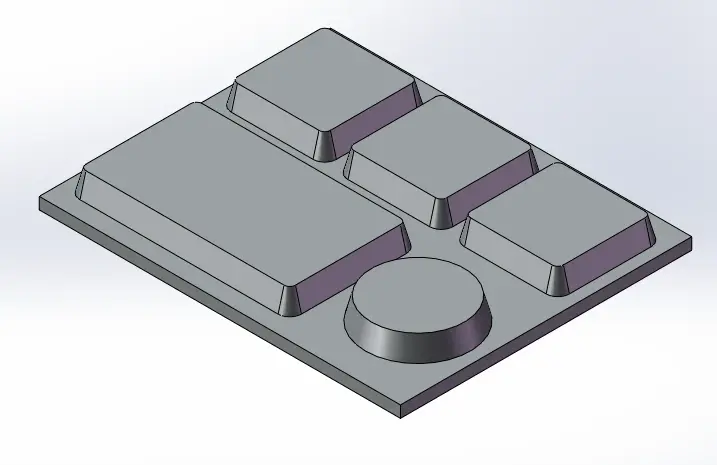

5.周边倒圆角R5，如下图

6.选择钣金模块中的“成型工具”，设置停止面

7.保存文件

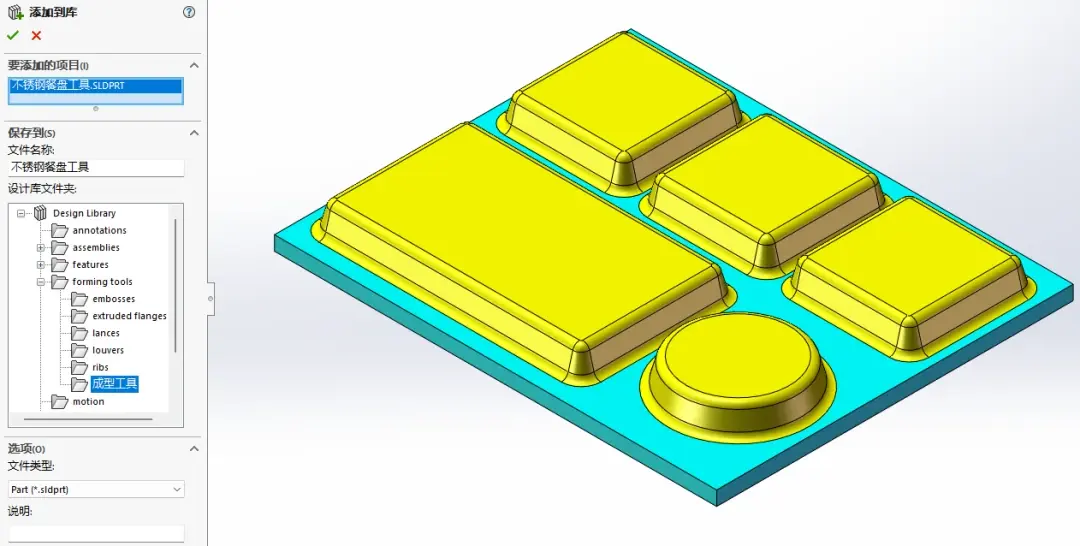

8.将文件添加到成型工具库，点击设计库的“添加到库”，弹出如下弹框

9.在“要添加的项目”中添加模型，

10.然后右击成型工具，在成型工具文件夹打钩就可以了

文章来源：技成培训网原创，作者：陈小萍；未经授权禁止转载，违者必究！
