SolidWorks全套学习方案建模钣金仿真工程图完整闭环

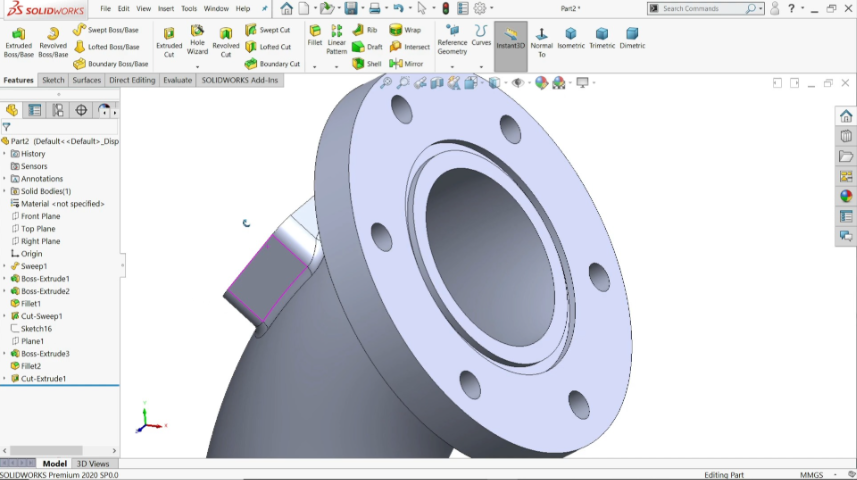

第一部分：三维建模核心（SolidWorks 最底层根基）

1、必备基础命令清单

草图（建模之本）

绘制工具：直线 / 矩形 / 圆 / 样条 / 多边形、镜像实体、偏移实体、裁剪实体

约束：重合、水平竖直、平行垂直、相切、同心、相等、对称、固定尺寸

硬性习惯：草图完全定义再退出，杜绝欠定义飘图

特征命令（实体建模）

基础：拉伸凸台 / 切除、旋转凸台 / 切除、扫描、放样

修饰：倒角、圆角、抽壳、筋特征、异型孔向导（螺纹孔 / 沉头孔直接调用国标）

阵列：线性阵列、圆周阵列、镜像特征 / 实体（最常用两大阵列）

高级：组合、分割、移动实体、包覆、压凹

装配体模块

配合标准：标准配合（重合、同轴心、平行、距离、角度）；高级配合（对称、齿轮、齿条）

常用功能：零部件线性 / 圆周阵列、镜像零部件、零部件压缩 / 轻化

干涉检查、碰撞检查、爆炸视图、爆炸直线草图（用于装配说明书）

装配特征：整体切除、整体打孔

2、建模练习阶梯（由易到难）

1 级：螺栓、螺母、垫块、法兰盘、轴类、轴承座（回转体 + 简单拉伸）

2 级：减速机壳体、支架、夹具底座、带阶梯孔复杂箱体

3 级：凸轮、管道扫描件、多曲面放样零件

第二部分：钣金模块（机箱、机柜、防护罩、设备外壳必学）

1、钣金核心命令

基体法兰（钣金初始底板）、边线法兰（折弯边）、斜接法兰

褶边、绘制的折弯、闭合角、边角剪裁、通风口、成形工具（压筋、凸包）

钣金切口、折弯扣除 / 折弯系数（重中之重，决定展开尺寸精度）

平板型式：一键展开下料，适配激光切割、数控折弯加工

2、钣金必懂工艺常识

折弯半径：薄板默认 R=t（板厚），不锈钢、冷轧板区分设置

折弯扣除值：不同板材厚度对应固定扣除数值，图纸展开必须匹配工厂参数

焊接边、搭接边、避位槽设计，防止折弯干涉

实训选题：电控箱外壳、设备防护钣金罩、电脑机箱框架

第三部分：Simulation 仿真分析（验证结构是否够用，避免实物断裂变形）

只学工作常用实用仿真，不学晦涩理论

1、前置设置

材料库编辑：碳钢、不锈钢、铝合金、亚克力自定义材质（弹性模量、泊松比、屈服强度）

2、必学仿真类型

①静力学仿真（使用频率 90%）

流程：新建算例→指派材料→添加夹具（固定几何体）→施加外部载荷（力 / 压力 / 扭矩）→划分网格→运行计算

查看结果：应力云图、位移变形量、安全系数

判定标准：最小安全系数＞1.5（通用机械结构）才算合格

②模态分析（设备振动、电机支架、机架）

查看固有频率，避开电机运转频率，防止共振断裂

附加学习：装配体整体仿真、零件优化（加厚薄弱位置、加筋补强）

仿真避坑：薄壁件不要实体网格，使用壳单元计算更快更准

第四部分：国标工程图（最终交付给车间的文件，整套流程落脚点）

1、图纸模板搭建（一次性做好永久使用）

图框（A0/A1/A2/A3/A4 国标）、标题栏、公司名称、材料、比例、图纸编号、设计者信息

2、视图体系

基本视图：主视 / 俯视 / 左视；剖视图（全剖、半剖、局部剖）、断面图、局部放大图

钣金图纸：必须同时出【折弯视图 + 平板展开视图】两张视图

3、标注全套规范（严格 GB）

尺寸标注：基准优先，清晰不乱标，避免重复尺寸

公差标注：尺寸公差、配合公差（基孔制 / 基轴制）

形位公差：平面度、垂直度、平行度、同轴度、位置度（轴孔装配必备）

表面粗糙度、焊接符号、技术要求文本填写

4、附属报表

自动生成零件序号、球标标注、材料明细表 BOM（可直接导出 Excel 用于采购）

5、输出格式：PDF 图纸、DWG 二维图纸（对接加工车间）

第五部分：完整全流程标准作业步骤（万能模板，所有产品通用）

步骤 1：零件阶段

手绘 / 参照图纸 → 绘制完全定义草图 → 使用特征生成实体 → 倒角圆角优化 → 尺寸自查纠错

钣金件：基体法兰搭建主体→各个边线折弯→开孔、压凸包→检查闭合角→查看平板展开尺寸

步骤 2：装配总成

插入所有零件→添加配合约束固定位置→阵列标准件（螺丝垫片）→干涉检查（无干涉才算合格）→制作爆炸视图

步骤 3：仿真校核

选中受力零件 / 整机机架→建立静力学算例→固定安装面 + 添加工作载荷→运算分析

安全系数偏低：返回建模加厚板材、增加加强筋，重新仿真验算

步骤 4：批量出工程图

单个零件出零件图 + 钣金件出折弯图 + 展开图 + 装配出装配图

标注尺寸、公差、粗糙度 → 插入 BOM 表与球标 → 批量另存 PDF 归档

步骤 5：文件整理归档

零件文件、装配文件、仿真算例文件、图纸 PDF、展开下料图统一文件夹分类存放

第六部分：配套练习题库（分模块 + 综合整套项目）

1）建模练习题

阶梯轴 + 法兰盘组合件

L 型承重支架（带加强筋）

法兰接头壳体（拉伸 + 旋转 + 异型孔）

2）钣金练习题

简易电控盒（四面折弯 + 门板卡扣）

设备防护挡板（带通风口、折弯搭边）

3）仿真练习题

支架承重静力学分析（施加 500N 载荷，校核形变与强度）

机架模态共振分析

4）综合全流程大作业（必做）

项目：小型设备机架 + 外置钣金防护罩

流程：机架钢管 / 板材建模→钣金外壳建模→整机装配→受力仿真校核强度→整套零件图 + 装配图 + 钣金展开图 + BOM 表全套输出

第七部分：高频实用快捷键（提速必备）

S：草图绘制 | E：拉伸特征 | B：边线法兰 | M：材质属性

Ctrl+8：正视于 | Ctrl+B：重建模型 | Ctrl+Q：强制重建

Alt + 拖动：复制实体 | Delete：删除特征

第八部分：学习避坑要点

草图不要随便欠定义，后期修改全部变形

钣金折弯系数必须和加工厂统一，不然下料尺寸出错

仿真网格不用一味细化，网格过细计算卡顿，中等网格足够工程使用

工程图不要随手标注，严格遵循第一视角国标（国内加工一律第一视角）
