软件环境：cadence 16.6
前言：很多时候我们在设计pcb的时候都会在pcb上添加自己产品的logo，现在来介绍另外一种添加logo的方式 ——导入plt文件的方式。
1、 先制作好bmp格式的文件
这里就不介绍bmp格式的图片的制作方法，直接用一个现成的文件来完成介绍。
图 1‑1准备好的logo（bmp格式）
2、 Allegro中新建一个format symbol文件
Allegro中的logo可以放在mechanical symbol中也可以放在format symbol中，一般是建议做成在format symbol中，因为这个是专门用来放图框的。
点击File——New，然后选择文件为format symbol、设置文件路径等。

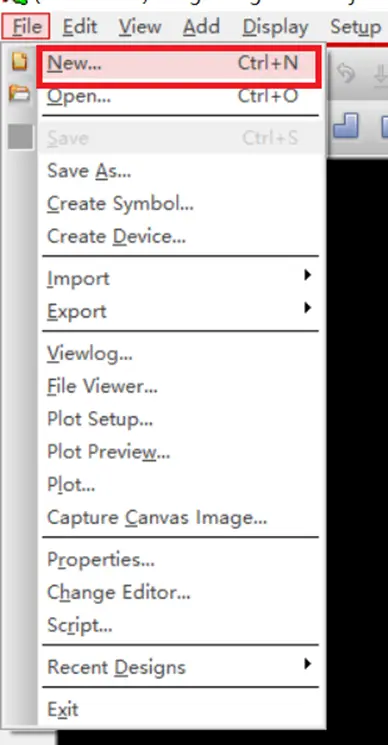

图 2‑1新建format symbol工程

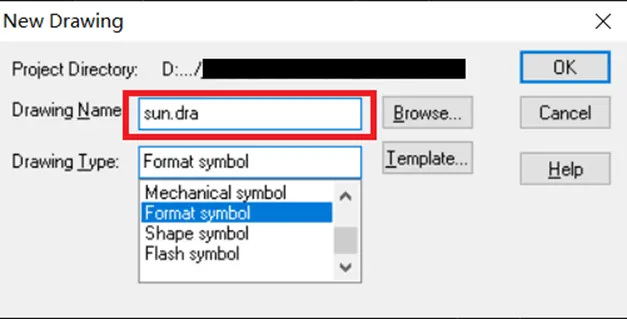

图 2‑2新建format symbol工程
新建完文件后，我们需要将准备好的bmp格式的logo文件导入。点击file——import——logo，然后在你保存的位置找到这个文件就行，这里需要注意要勾选保持原有图形尺寸的选项，这样才能确定你制作的尺寸。

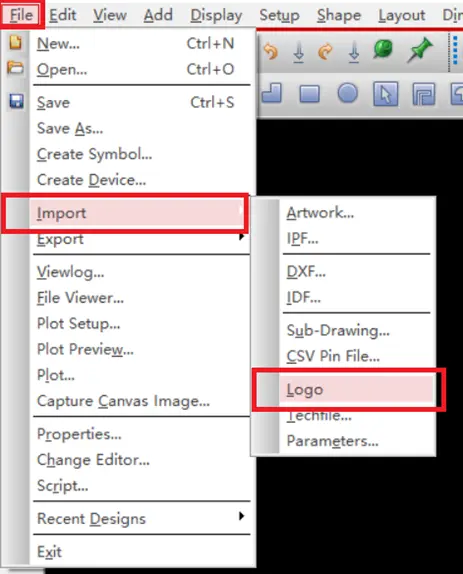

图 2‑3导入做好的bmp文件

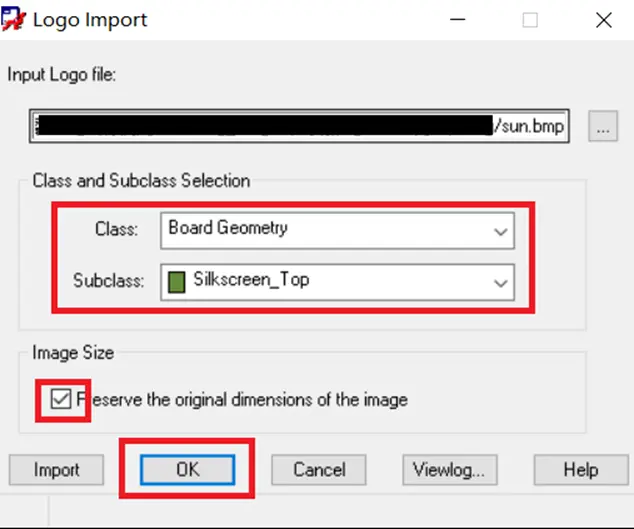

图 2‑4设置导入在哪个类中
这里勾选是保持原图像的大小，在pcb中的尺寸中体现出来的话，需要考虑图片的大小

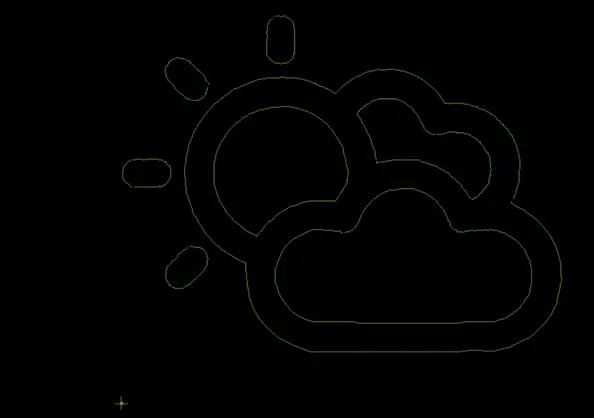

图 2‑5导入的bmp文件

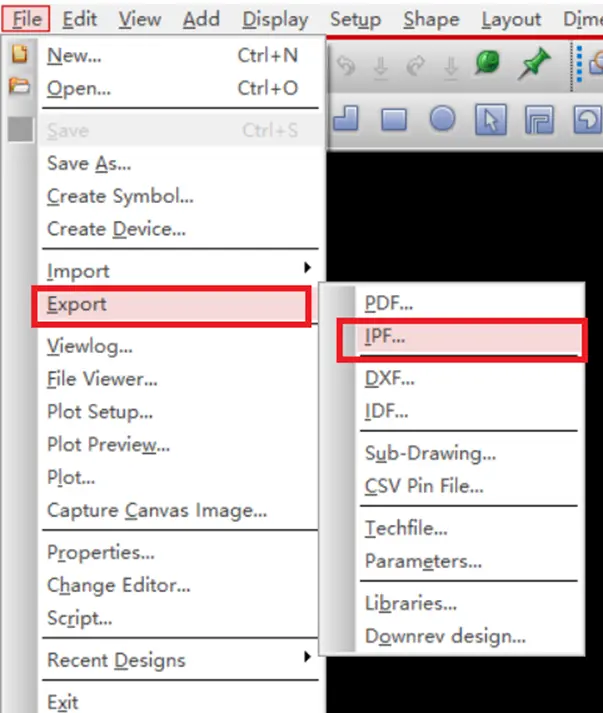

图 2‑6导出IPF格式

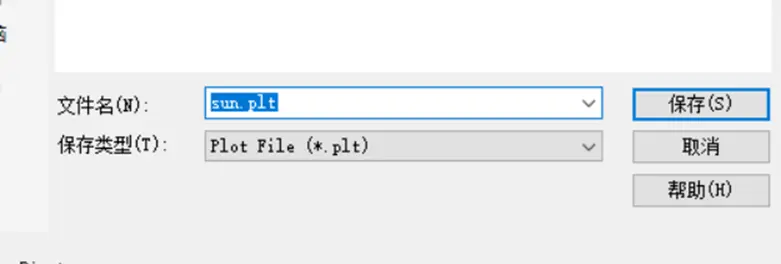

图 2‑7保存为plt格式
3、 导入IPF文件

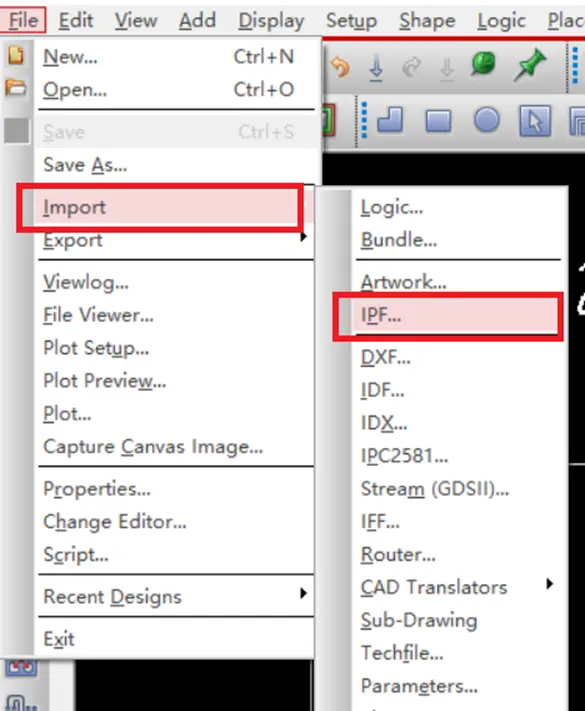

图 3‑1导入IPF文件

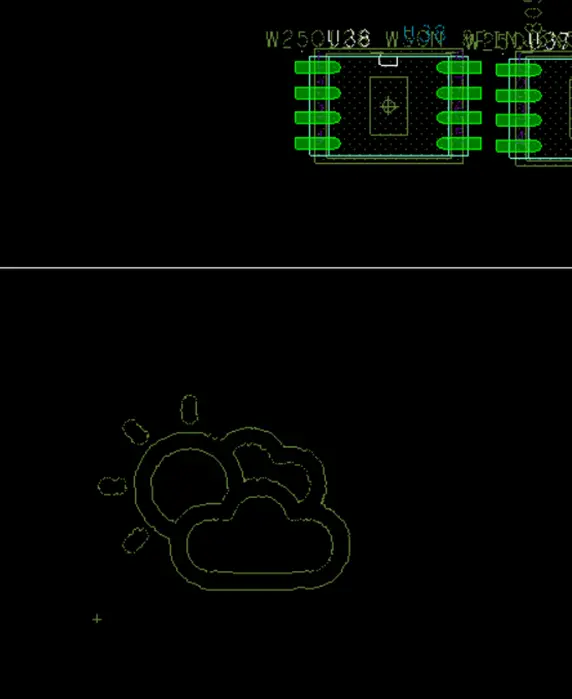

图 3‑2导入结果
4、 方法对比
前面也介绍了一种方法是将format symbol保存，然后形成osm格式的文件，然后在pcb以调用库文件的方式导入logo。个人认为那种方法更好一点，因为那种方法可将将logo直接做成shape，并且在pcb中导入的也是一个part属性，并不是分散的line或者shape，能够整体移动。
但是导入IPF文件的话只能是line属性，想要做成shape的话还需要手动组合成shape，如果是要做成沉金开窗的logo而不是简单丝印层的logo的话，还是osm文件方便一点。
