《tsmc18rf工艺pdk》资料包：完整安装流程指南

PDK是一组描述半导体工艺细节的文件，供芯片设计EDA工具使用。客户会在投产前使用晶圆厂的PDK，确保晶圆厂能够基于客户的设计生产芯片，保证芯片的预期功能和性能。

Puppet开发工具包（PDK）包括用于Linux，Windows和OS X工作站的关键Puppet代码开发和测试工具，因此您可以安装一个软件包，其中包含创建和验证新模块所需的工具。PDK包括测试工具，完整的模块框架以及命令行工具，可帮助您在Puppet模块上创建，验证和运行测试。PDK还包括其使用所需的所有依赖项。

今天芯博士就为大家分享，网上都有的台积电.18工艺库，包含完整的工艺模型，《tsmc18rf工艺pdk》希望能给大家带来帮助。

教程

umc18mmrf安装

umc18mmrf安装，CDB转OA，使用Cadence VIrtuoso进行芯片设计

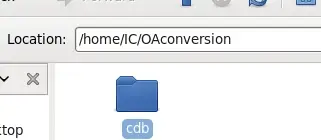

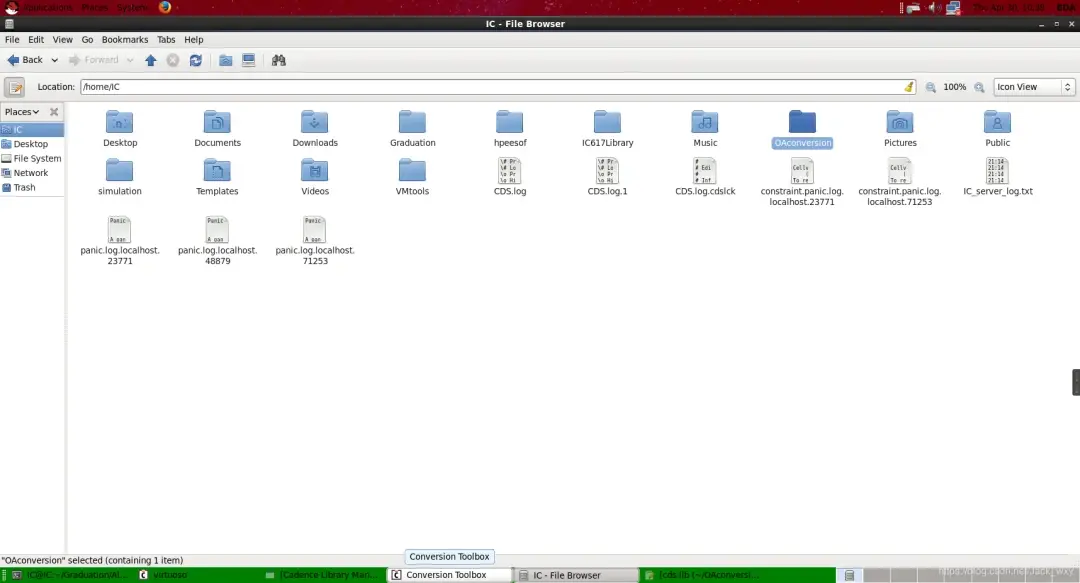

1、在/home/IC 目录下新建 OAconversion 文件夹，用来保存转换成 OA 格式的 PDK 数据.

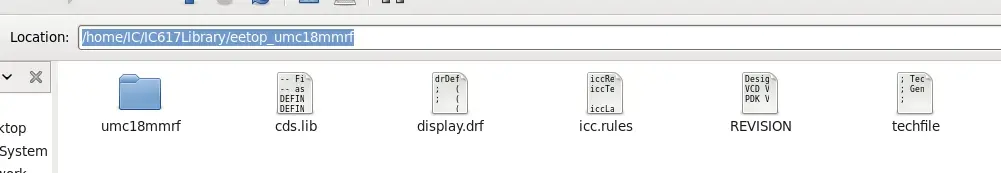

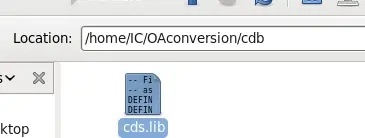

2、在 OAconversion 文件夹下新建 cdb 文件夹用来存放 CDB 格式lib 的 cds 文件 （拷贝/home/IC/IC617Library/eetop_umc18mmrf下的 cds.lib 文件到 cdb 中）

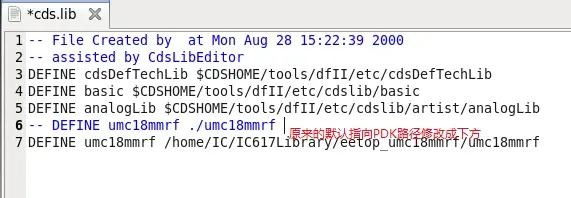

3、修改 cds.lib 文件使其指向 CDB 格式的 PDK

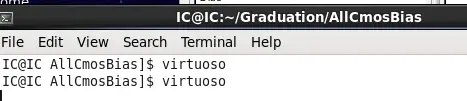

4、从 OAconversion 目录下进入 cadence

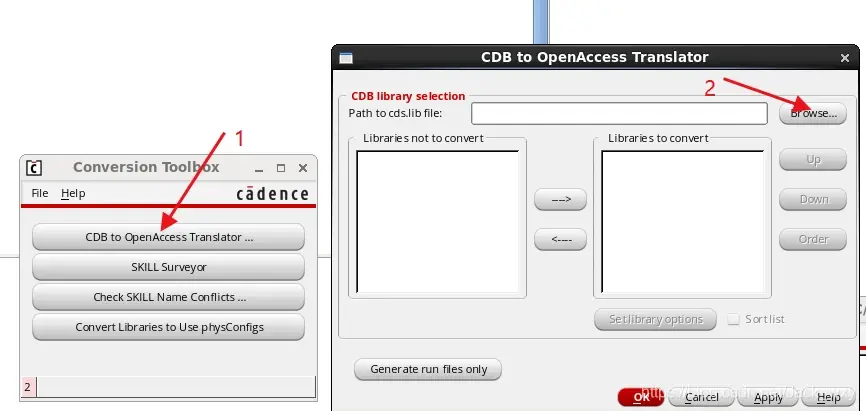

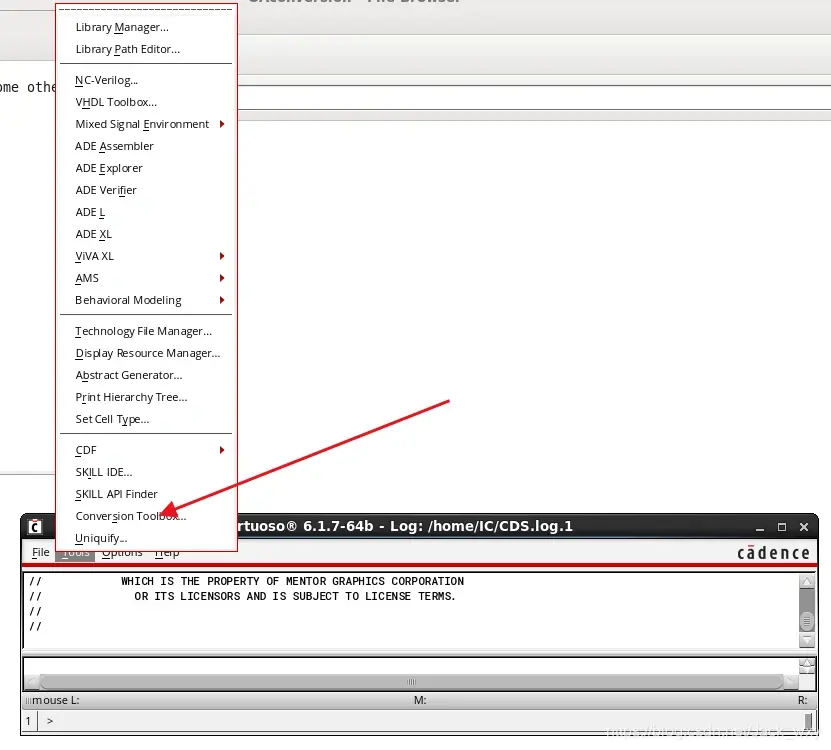

5、利用 IC617 自带的 CDB 转 OA 工 具进行转换（Tools—Conversion Tool Box）

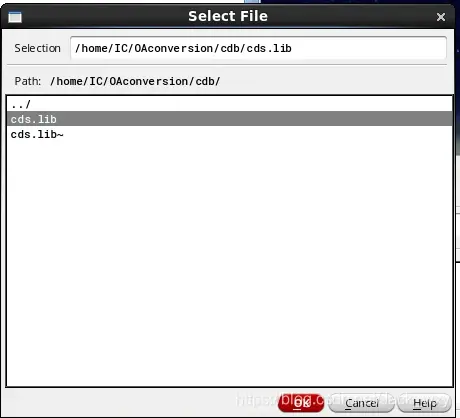

6、填入待转换 lib 的 cds 文件/home/IC/OAconversion/cdb/cds.lib

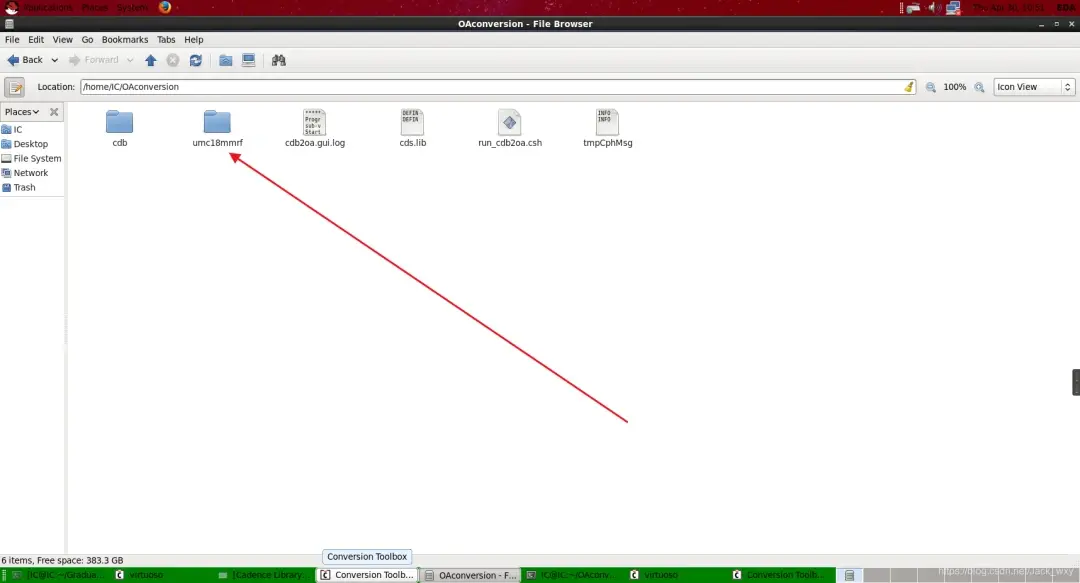

7、转换完成后在 OAconversion 目录 下会生成 OA 格式的 umc18mmrf

8、将原来/home/IC/IC617Library/eetop_umc18mmrf 下的 umc18mmrf 文件夹删除，用新生成的 OA 格式的 PDK 替换/home/IC/IC617Library/eetop_umc18mmrf下的 umc18mmrf

9、添加umc18mmrf到cadenceLibrary，在你的工程文件夹下打开Virtuoso，

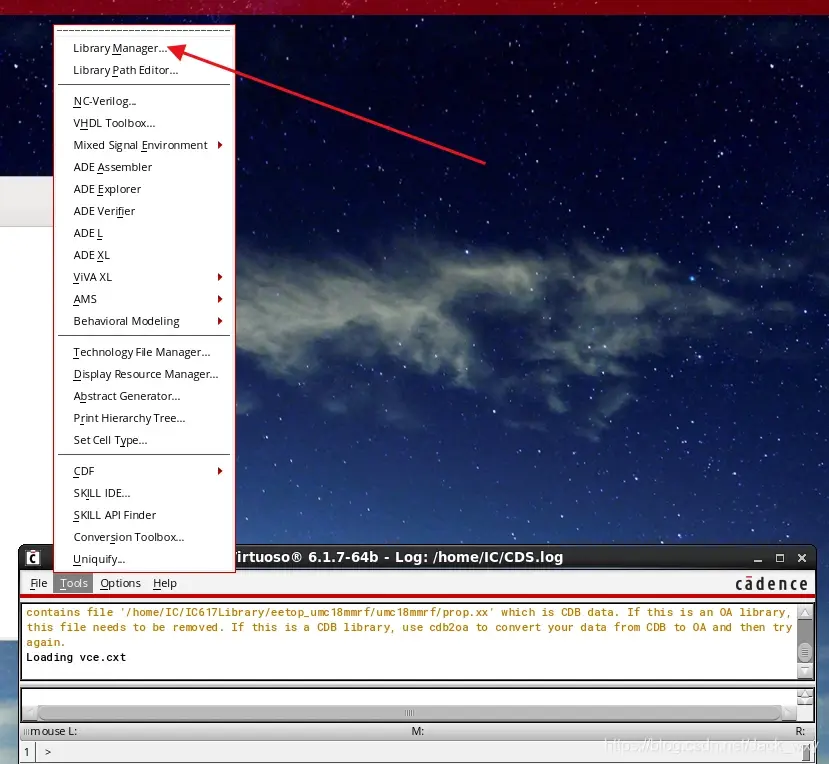

10、tools-LibraryManager

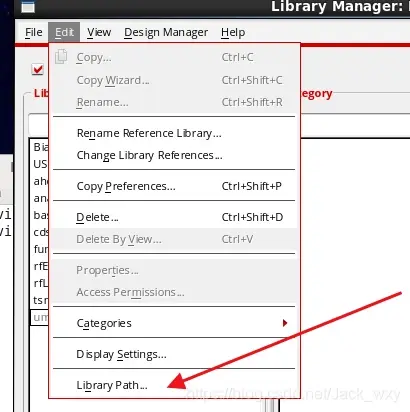

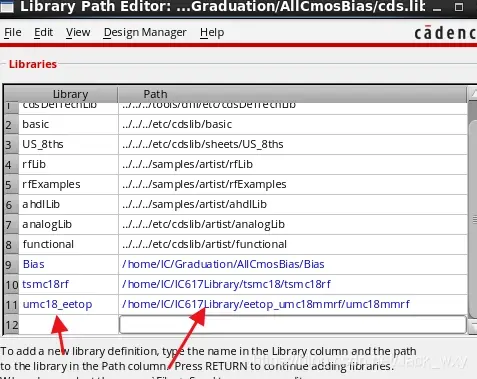

11、Edit-LibraryPath

12、添加工艺库的名称和路径,并进行保存：File-Save。

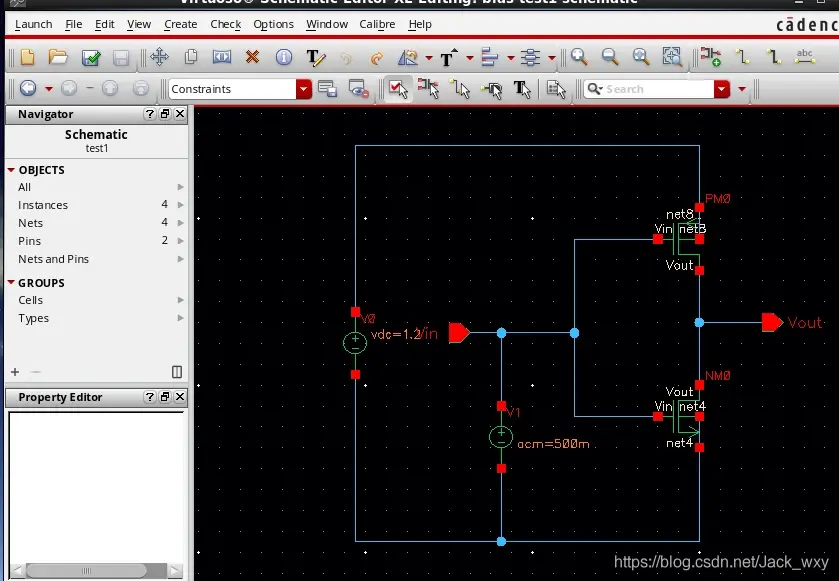

13、此时可以看到添加的umc18库可以正常显示并调用Schematic。
