ADS CoilSys：balun优化实战

根据上文，采用Coilsys对无源器件进行仿真优化，接下来就balun的设计详细阐述。

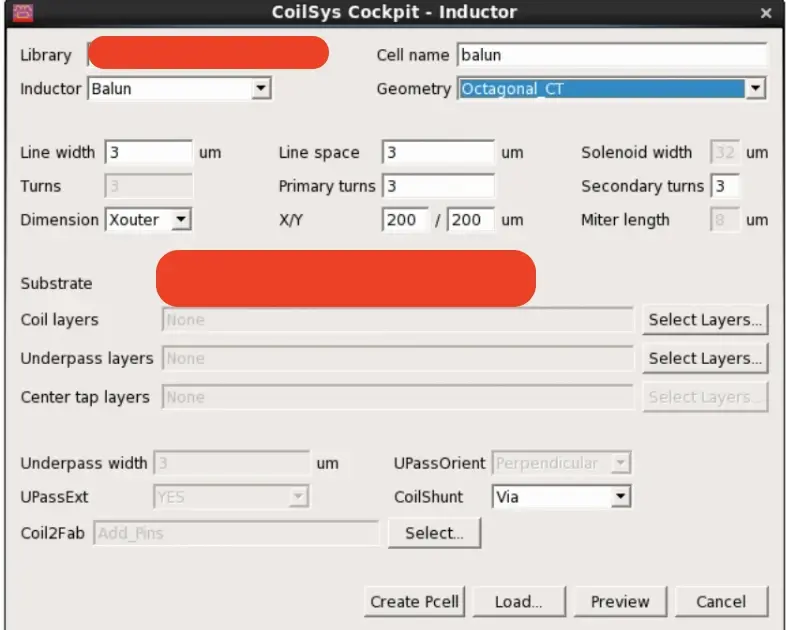

在coilsys中设置好参数，参考如上图

2.生成好EMmodel后对该设计进行扫参，分别设置Wid:6:1:12/Spa:4:1:10

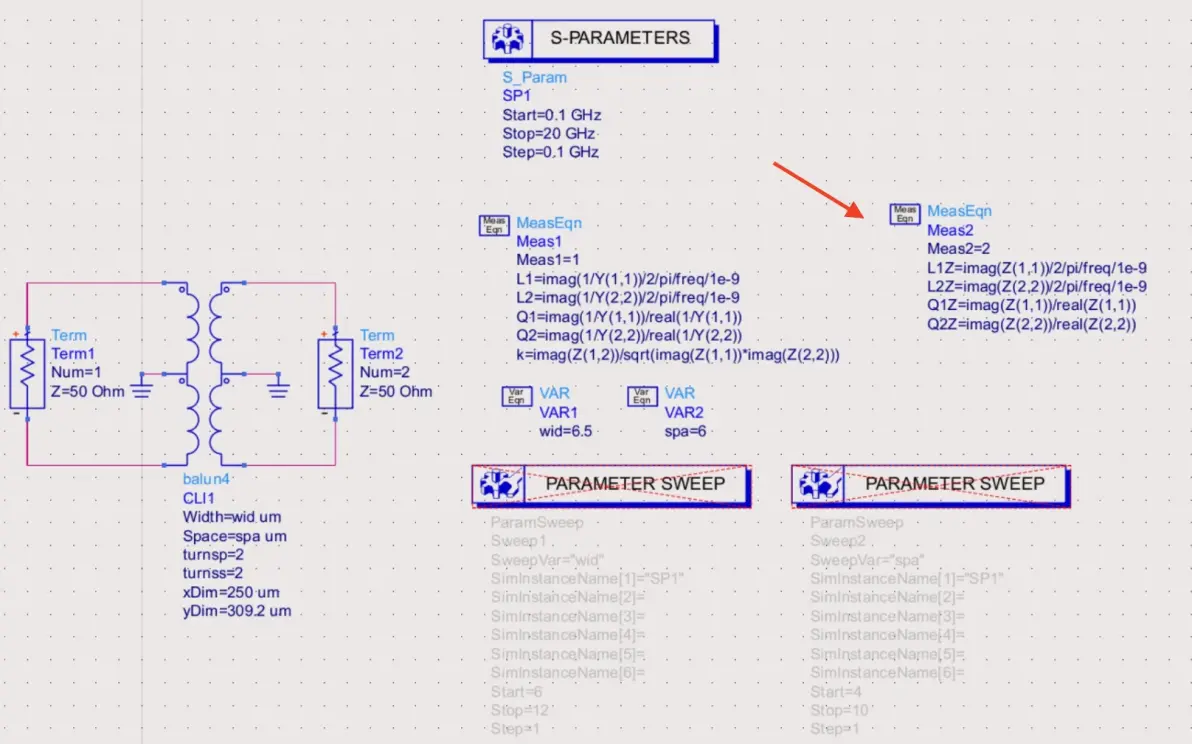

3.原理图仿真，针对电感参数仿真，这里采用Z参数，便于与cadence协同时统一

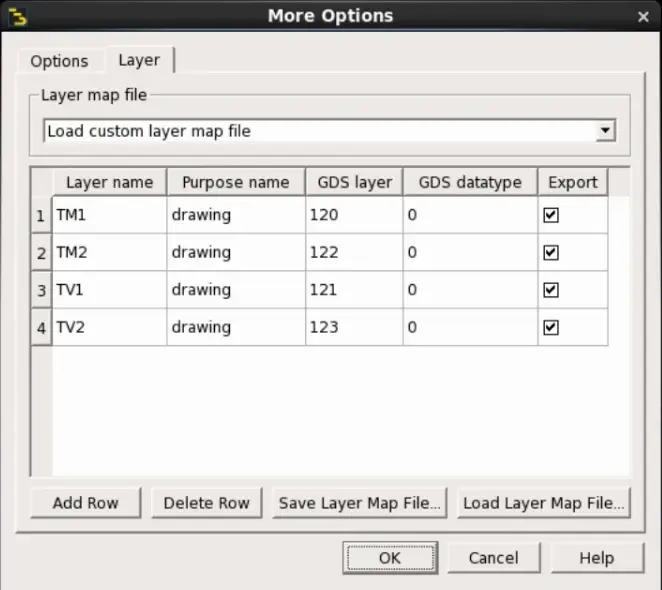

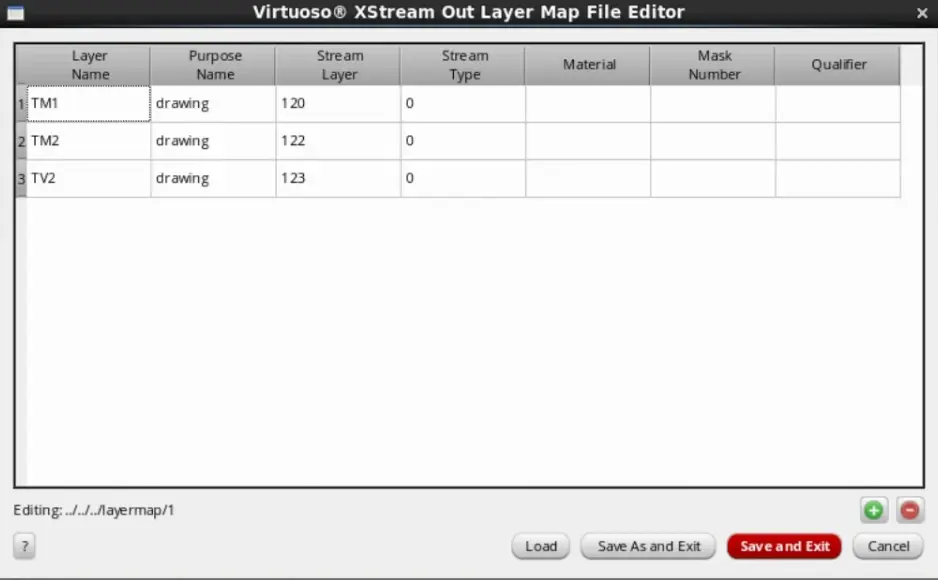

4.得到想要的数据后，重新在coilsys中生成balun,导出gds。这里需要对layermap进行设置：File-Export-more options;将该gds文件导入cadence中，此时也需要设置layermap:File-Export-Stream-Layer Map

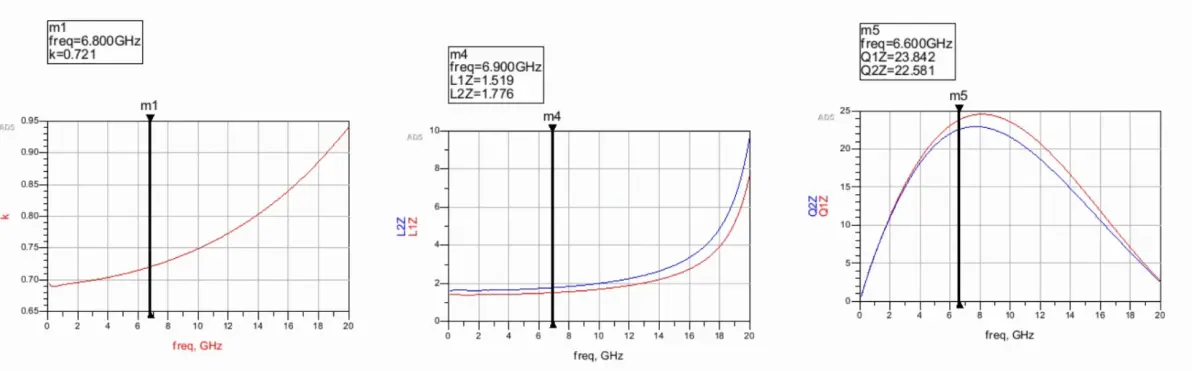

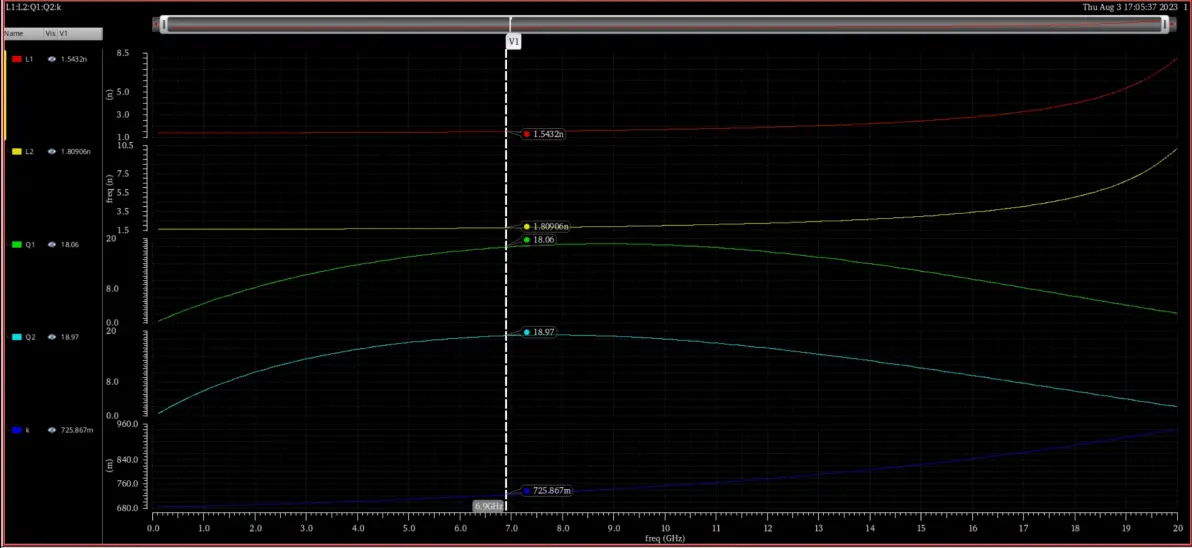

5.在EMX中重新对导入的balun仿真，比较ads/EMX的仿真结果，可以看出感值上差别不大，但是ads仿真出的Q值较高，具体原因还需深究。
