PADS入门到精通：Logic原理图基础设置技巧

Logic原理图入门之基础设置

开始深入学习之前我们先学会对PADS Logic进行个性化的初始设置，这个习惯对以后的学习是很有帮助的。

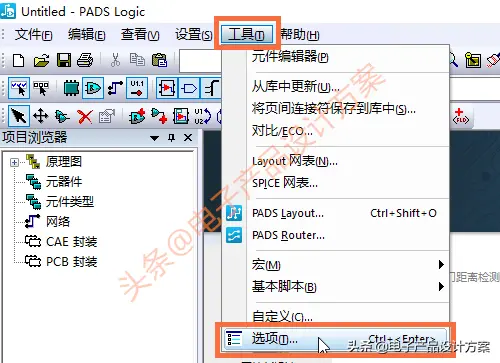

打开PADS Logic后，选择“工具”-->"选项"

选择工具选项

进行以下设置：

1. 把光标样式改为全屏
2. 把设计栅格改为50

光标样式、栅格设置

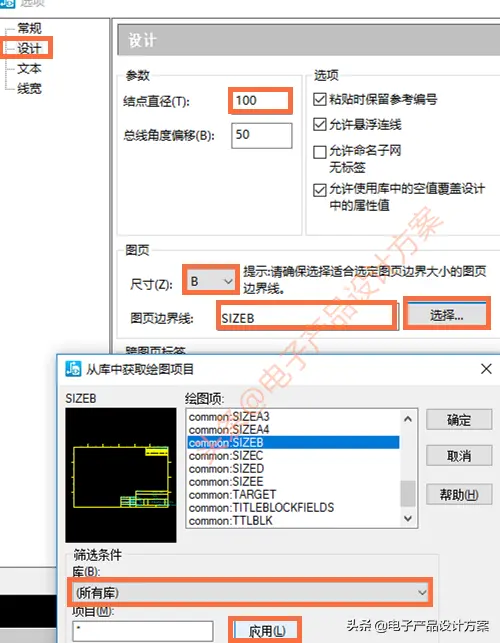

选择“设计”：

1. 把结点直径改为100
2. 把图页尺寸改为B
3. 把图页边界线改为SIZEB

注：这个是我个人喜好的设置，你也可以按自己的喜好进行设置

设置结点直径及图页

点确认保存后，PADS Logic的界面就变为下图的样式了

PADS Logic 样式

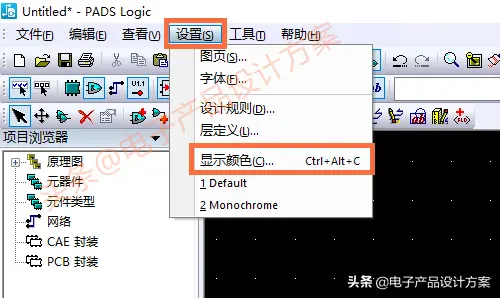

如果你不喜欢黑色的背景颜色，也可以改为自己喜欢的颜色，可以选择设置-->显示颜色进行设置

设置显示颜色

个性化的图页边界线是很重要的，每个公司都会用自己的标准格式图页边界线的，所以必须学会这个。第一章就先来学这个，非常重要哦。

1、先把原有的图页边界线删除

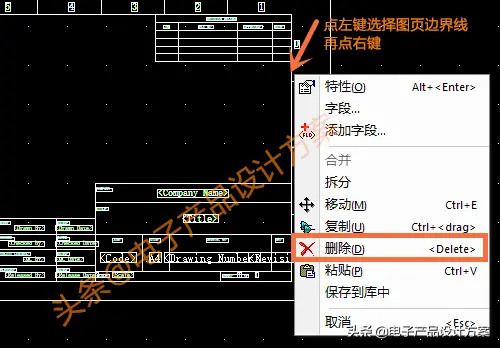

鼠标左键点击选定默认的图页边界线-->点右键-->删除

删除图页边界线

2、画出你的个性化图页边界线

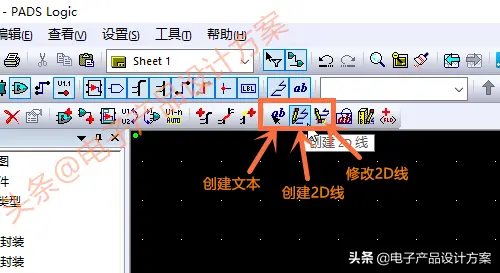

使用创键文本、创建2D线、修改2D线这三个工具来画个性化图页边界线

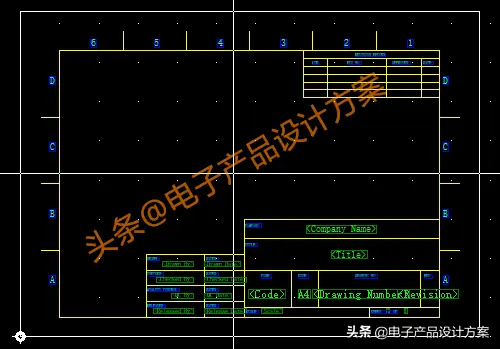

画出你的个性化图页边界线

3、保存图页边界线到库中

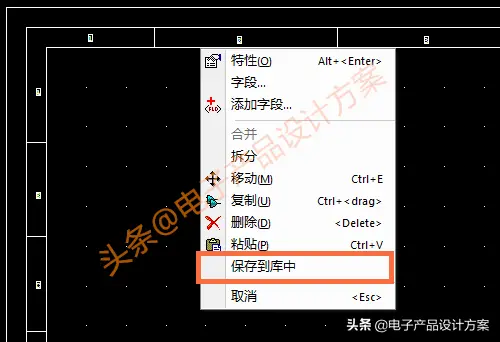

画完后，点鼠标左键选取图页边界线-->点右键保存到库中

保存图页边界线到库中

4、起一个名字，然后保存到自己的库中去

保存图页边界线到库中

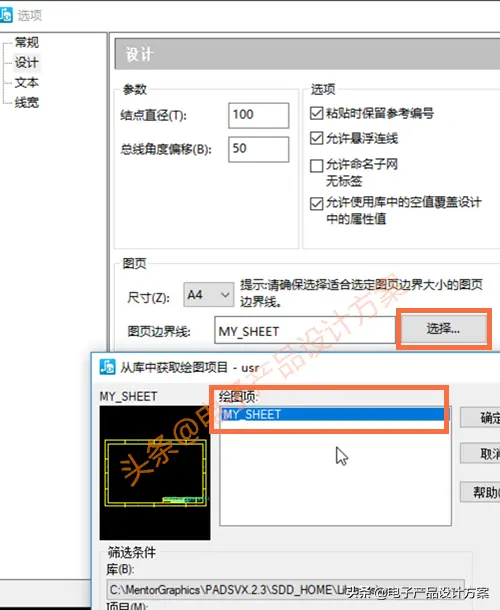

5、以后画原理图，就可以选用自己的图页边界线了

选择图页边界线

以上是最常用的个性化设置了，其它一般保留默认设置就可以了，你也可以自己摸索研究一下。

还有其他问题的话可以关注微信公众号：凡亿PCB

一起来探讨吧！！
