如何创建集成库：详细步骤与方法

集成库的创建是在元件库和PCB库的基础上进行的。它可以让原理图的元件关联好PCB封装、电路仿真模块、信号完整性模块、3D模型等文件，方便设计者直接调用存储。集成库具有很好的共享性，特别适合于公司集中管理。

下面介绍集成库的创建方法。

（1）执行菜单命令“文件-新的-项目-集成库”，新建一个集成库工程文件。

（2）执行菜单命令“文件-新的-库-原理图库”，新建一个元件库文件。

（3）执行菜单命令“文件-新的-库-PCB库”，新建一个PCB库文件。

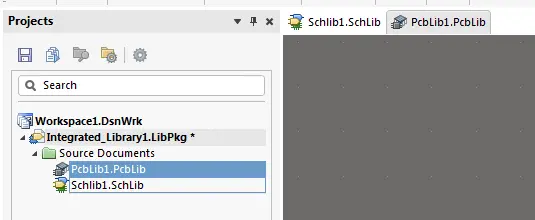

第一步：如图2-7所示保存以上3个新建的文件：右键单击新建的文件，选择保存。

图2-7保存3个新建的文件

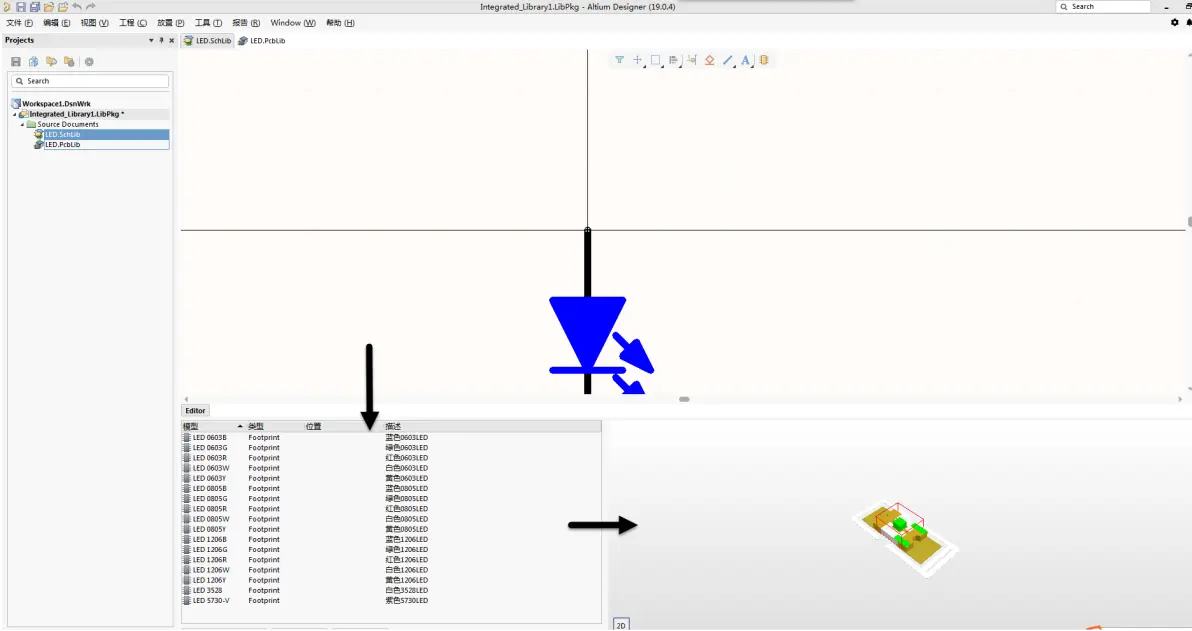

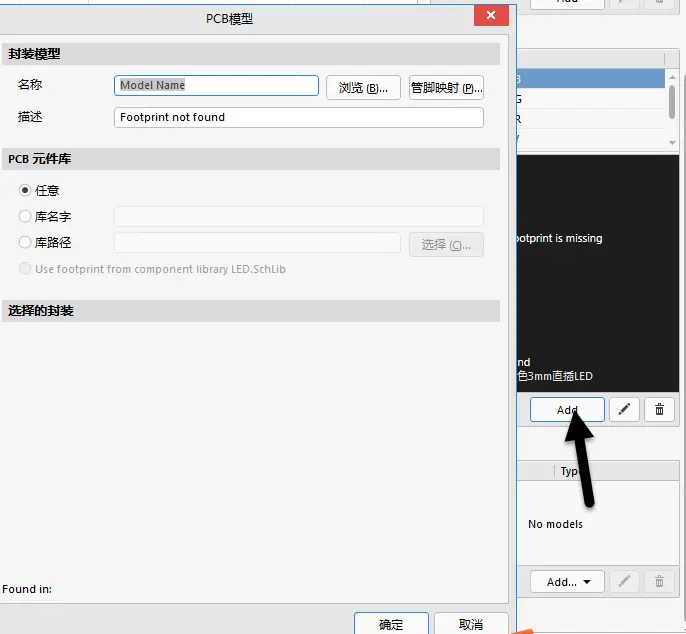

第二步：自行创建元件和创建PCB封装，创建电阻元件，分别在元件库和PCB库中添加库元素，如图2-8所示。

图2-8所示为元件库添加相对应的PCB库

第三步：添加好之后，元件库中的元件和PCB库中的PCB封装其实还是没有关联的，需要对这个库工程文件进行编译才行。在库工程文件上单击鼠标右键，执行“Compile Integrated Library Integrated-Library1.LibPkg”命令，对其进行编译操作，如图2-9所示。

图2-9 编译窗口简介

第四步：编译完成之后，在文件夹“Project Outputs for Integrated_Library1”中，会自动生成一个“Integrated_Library1.IntLib”文件，这个文件就是集成库文件，如图2-10。

图2-10 集成库文件展示
