电路板制作流程：一文读懂

线路板是电子产品中不可或缺的一部分，它是电子元器件的载体，也是电路连接的桥梁。线路板的制作流程大致包括设计、制版、印刷、蚀刻、钻孔、插件、焊接等多个环节。

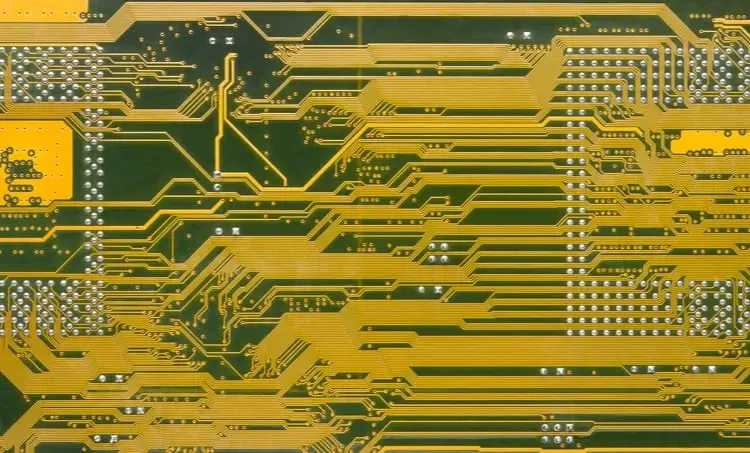

电路板图片

设计

线路板的设计是整个制作流程的第一步，它决定了线路板的形状、大小、布局和电路连接方式。设计师需要根据电路原理图和电路要求，使用Eagle或Altium等软件设计电路设计。设计完成后，需要进行电路仿真和验证，确保电路的正确性和稳定性。

制版

制版是将设计好的电路图转化为实际的线路板图形的过程。制版需要使用CAD软件进行绘制，然后将绘制好的图形输出到光敏板上。光敏板是一种特殊的材料，它可以通过紫外线曝光来形成图形。制版完成后，需要进行曝光、显影、固化等多个步骤，最终得到一张完整的线路板图形。

印刷

印刷是将线路板图形转移到实际的线路板上的过程。印刷需要使用印刷机和印刷油墨，将线路板图形印刷到铜箔上。印刷完成后，需要进行烘干和固化，确保印刷图形牢固不易脱落。

蚀刻

蚀刻是将不需要的铜箔部分蚀刻掉的过程。蚀刻需要使用化学药品，将铜箔表面的不需要部分蚀刻掉，留下需要的线路和焊盘。蚀刻完成后，需要进行清洗和除锈，确保线路板表面干净光滑。

钻孔

钻孔是将线路板上的孔位钻出来的过程。钻孔需要使用钻床和钻头，将线路板上的孔位钻出来，以便插件和焊接。钻孔完成后，需要进行清洗和除尘，确保孔位干净无杂质。

插件

插件是将电子元器件插入线路板上的过程。插件需要使用插件机和插件工具，将电子元器件插入线路板上的焊盘中。插件完成后，需要进行检查和测试，确保插件正确无误。

焊接

焊接是将电子元器件与线路板焊接在一起的过程。焊接需要使用焊接机和焊接工具，将电子元器件与线路板上的焊盘焊接在一起。焊接完成后，需要进行检查和测试，确保焊接牢固可靠。

最后线路板制作完成后需要进行测试，确保线路板的正确性和稳定性。常用的测试方法包括可视检查、电路测试、电信号测试等。

线路板制作流程注意事项：

1、设置电路板外形得是用keep-out layer层画线（若是不裁板的话直接发去制版）；

2、线与线的间距，线与过孔的间距，覆铜间距，得达到制版厂的要求，一般10mil即可（制版厂设备技术）；

3、投板之前进行规则检查，关键查漏短路和开路这两项；

4、元器件布局时距离板边至少2mm的距离；

以上是摩耳商城PCB免费打样分享的PCB知识百科，希望对您有帮助！谢谢关注点赞！

作者：摩耳PCB免费打样
