2021年立FLAG：AD模板设置与参数归档

一、 元器件库模板

元器件库在使用过程中，应该在建立元器件库时按照统一规则进行参数初始化设置。这样能够极大的方便设计过程、生产过程及项目汇总时的归档整理。大幅度提高设计与生产效率。保证产品资料的规范性和一致性，进而保证产品的稳定性。

元器件库在建立时，主要分原理图符号库、PCB封装库及仿真文件库等。

1. 原理图符号库规范

原理图符号库需要按照推荐的绘制方式进行绘制，并且在元器件的参数处填写确定参数字段。这些字段在后期生成BOM，分发给不同人员使用时，极大的提高效率。

Altium默认元器件库中，常用的字段及含义如下表：

2. PCB封装库规范

PCB封装在设计时，应对各个图层的使用进行明确和统一。以便在后期输出文档时，操作简便，文档规范，降低文档及设计的出错率。

使用新一代元器件管理方式统一管理。

已经定义的封装层叠规范按照下面的规范：

在使用Altium Desiner 设计PCB时，为了后期生成标准化的制造文档以及高效的生产，应该在设计元器件库时便遵循一定的标准。

经过多年的积累，我在这里记录下我所遵循的PCB元器件库层叠设计标准。

我所遵循的层叠设计以我常用的一个元器件库—— aiskylab-01Resistors  (电阻库)，为例：

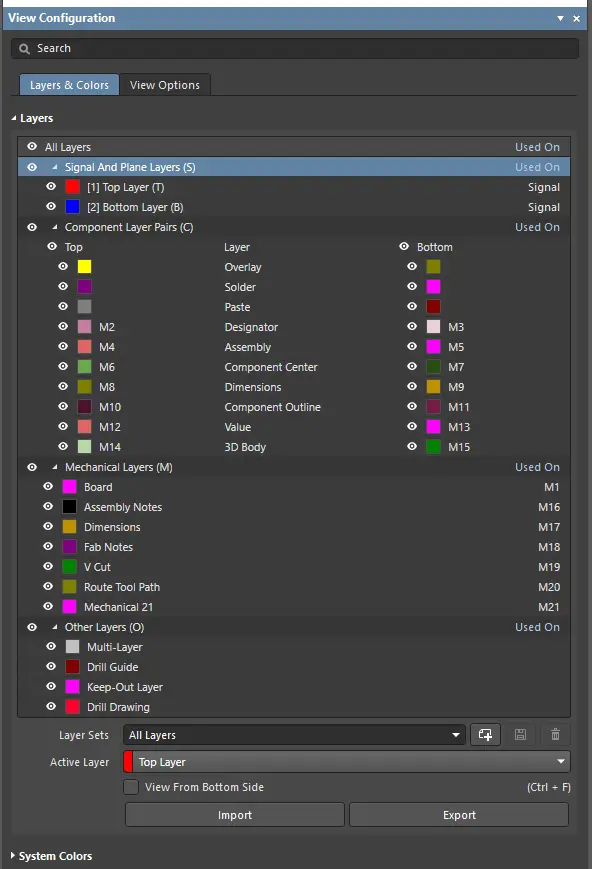

封装包括的层叠：

1. Signal And Plane Layers
2. Component Layer Pairs
3. Mechenicla Layers
4. Other Layers

3. BOM模板字段设置

3.1. 研发BOM（信息最全）----xxx-BOM-All

研发过程中使用的BOM内部主要字段应至少包括以下字段内容：

3.2. 采购BOM（不含位号）----xxx-BOM-Purchase

采购过程中使用的BOM应不包含位号。按以下主要字段提供：

3.3. 生产BOM（不含器件名称，价格）----xxx-BOM-生产

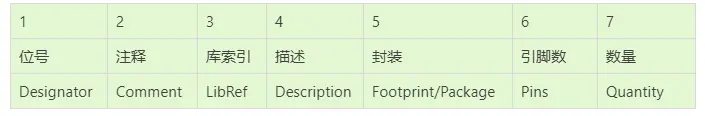

生产过程中，领取物料装配等过程中，使用的BOM应主要提供以下字段：

二、 原理图与PCB模板

1. 输出文件模板

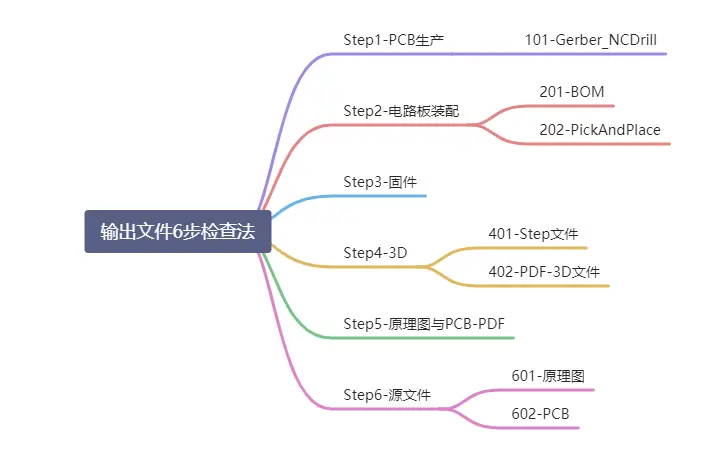

输出文件分为六大步骤：

2. 工程模板

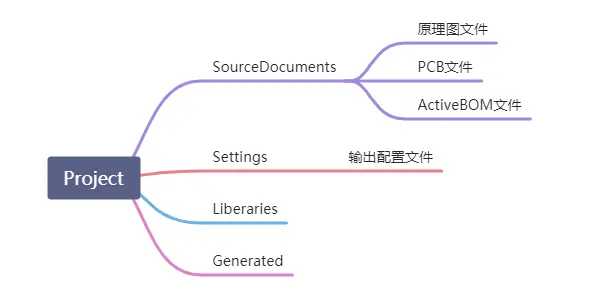

工程文件包含的文件按下列思维导图所示：
