PCB布线新玩法:无需原理图的神奇操作

Altium designer没有原理图,直接在PCB布线,还能生成网络?

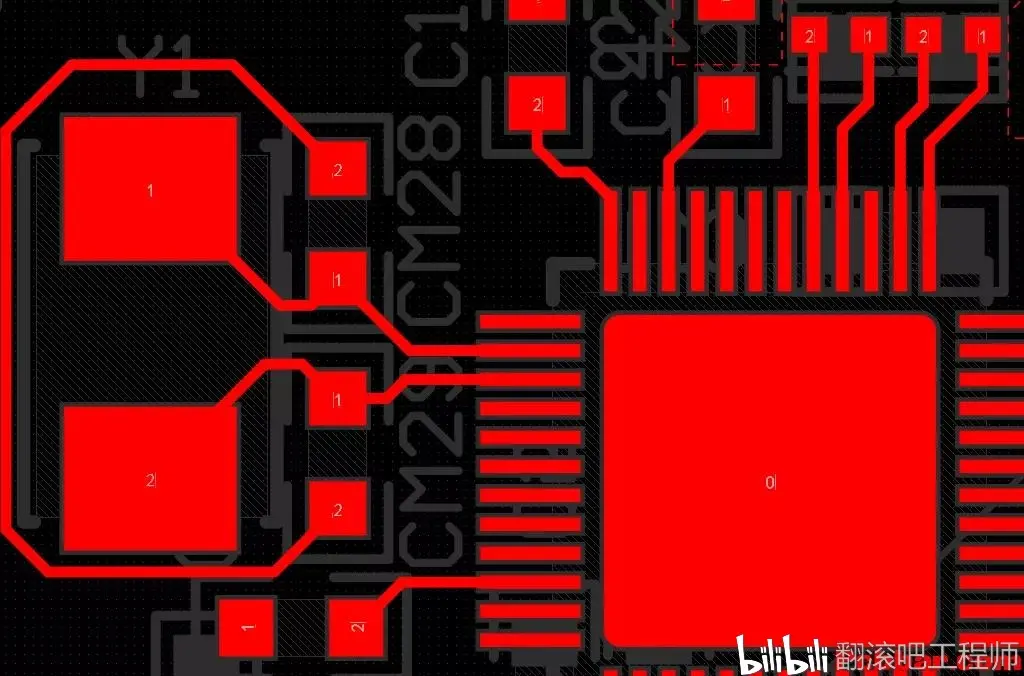

在Altium Designer不用原理图,直接在PCB放置元器件然后进行连线画板,这样画出来的PCB走线和器件管脚是没有网络名的,也就是没有电气属性的;那么如何给它添加网络?接下来就给大家介绍解决方法。

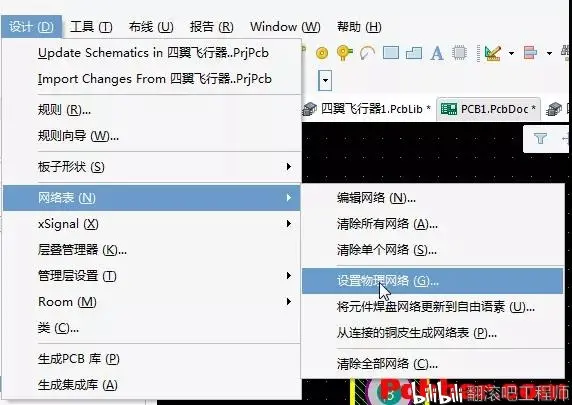

执行菜单栏命令“设计”→“网络表”→“设置物理网络”。

在弹出的“配置物理网络”对话框点击执行。

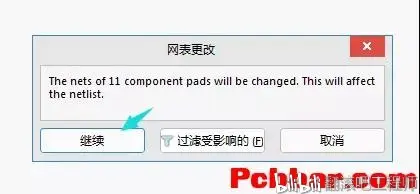

弹出的“网络更改”提示框,点击“继续”。

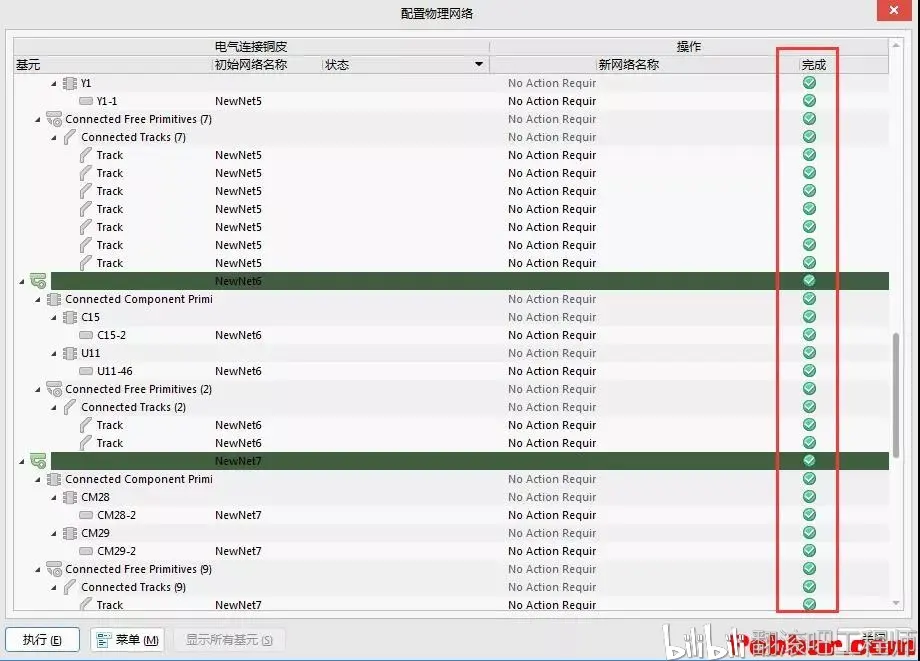

重新回到配置物理网络对话框,这时后可以看到添加进来的网络名。

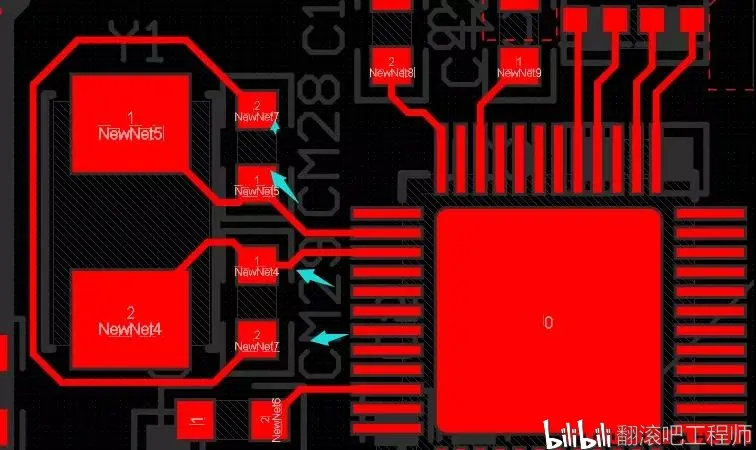

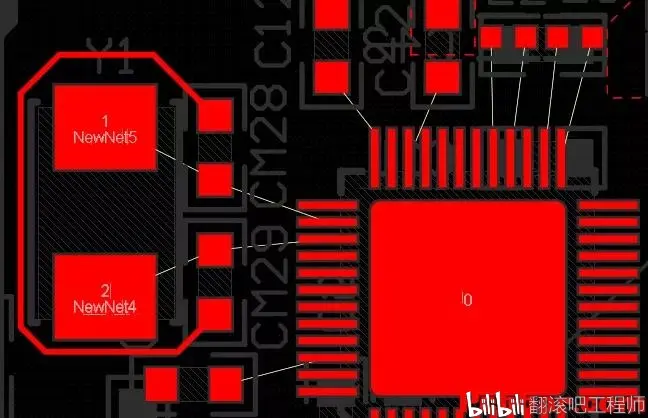

点击确认后,PCB中有了网络名,并且有了网络飞线。
