AD布局布线基本操作演示

PCB布局与布线基本操作

原理图设计完成后，下一步是进行PCB的布局和布线。这是将抽象的电路连接转化为实际物理板卡的关键步骤。

1. 创建PCB文件：

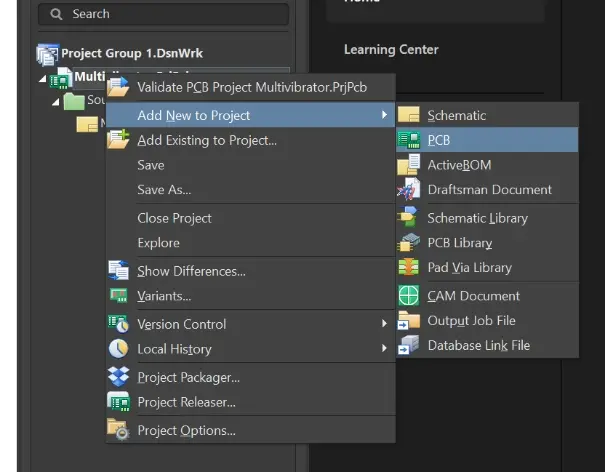

l 在“Projects”面板中，右键点击您的工程名称。

l 选择“Add New to Project” -> “PCB”。

l 一个新的PCB文件（.PcbDoc）将被添加到工程中并自动打开。

2. 从原理图更新PCB：

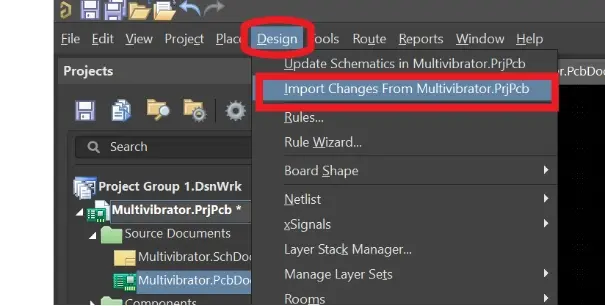

l 在PCB文件打开的状态下，点击菜单栏的“Design” -> “Update PCB Document”。

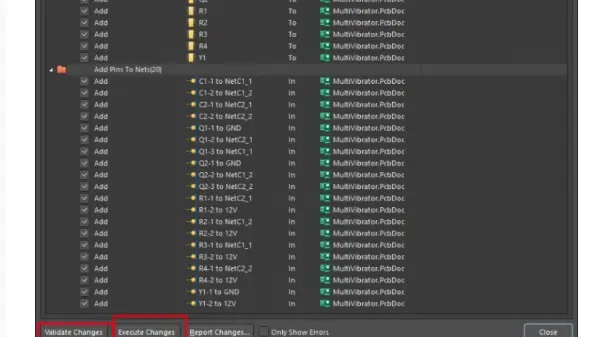

l 在弹出的“Engineering Change Order”（ECO）对话框中，点击“Validate Changes”验证更改。

l 如果验证通过，点击“Execute Changes”执行更改。此时，原理图中的所有元器件和网络信息将被导入到PCB文件中。

l 导入的元器件通常会堆叠在一起，需要手动进行布局。

3. PCB布局（Component Placement）：

l 设置板框：

¡ 进入“Board Planning Mode”（快捷键“1”）。

¡ 使用“Design” -> “Board Shape” -> “Define from selected objects”或“Define Board Shape from 3D Body”等方式绘制或导入PCB板框。

¡ 切换回“2D Layout Mode”（快捷键“2”）。

l 放置元器件：

¡ 将导入的元器件拖拽到板框内。

¡ 根据电路功能、信号流向、散热要求、机械结构和美观度等原则进行布局。

¡ 重要原则：

n 功能分区： 将模拟电路、数字电路、电源电路等进行分区，减少相互干扰。

n 信号流向： 按照信号的输入到输出方向进行布局，避免信号线交叉。

n 热量管理： 将发热量大的元器件（如电源芯片、功率器件）放置在散热良好的位置，并考虑散热片或风扇的空间。

n 机械结构： 考虑连接器、安装孔、外壳等物理限制。

n 电源去耦： 去耦电容应尽可能靠近IC的电源引脚放置。

l 锁定元器件： 布局完成后，选中元器件，右键选择“Lock”或使用快捷键“L”，防止误移动。

4. PCB布线（Routing）：

l 设置设计规则（Design Rules）：

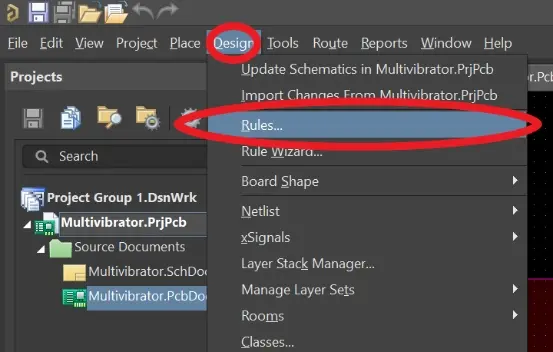

¡ 点击菜单栏的“Design” -> “Rules”。

¡ 在“Design Rules”对话框中，设置布线宽度、间距、过孔尺寸、层数等规则。这是布线前最重要的步骤，确保布线符合制造要求和电气性能。

l 交互式布线：

¡ 点击工具栏上的“Interactive Routing”图标，或使用快捷键“P” -> “T”。

¡ 点击需要布线的网络引脚，然后沿着预期的路径绘制导线。

¡ 使用“Shift + Space”切换布线模式（如45度、90度、任意角度）。

¡ 使用“+”或“-”键切换布线层，同时会自动放置过孔（Via）。

¡ 对于高速信号线，应考虑差分对布线、等长布线等高级布线技术。

l 自动布线（可选）：

¡ 对于复杂或时间有限的设计，可以尝试使用自动布线器。

¡ 点击菜单栏的“Route” -> “Auto Route” -> “All”。

¡ 自动布线器会根据设置的设计规则进行布线。但通常需要人工干预和优化，以达到最佳效果。

l 铺铜（Polygon Pour）：

¡ 在PCB的空白区域铺设大面积的铜皮，通常用于接地（GND）或电源（Power）层，以提供良好的电气参考平面和散热。

¡ 点击工具栏上的“Place Polygon Pour”图标。

¡ 绘制铺铜区域，并指定其连接的网络。

布局和布线是PCB设计的核心，需要耐心和细致的操作，并不断检查和优化。
