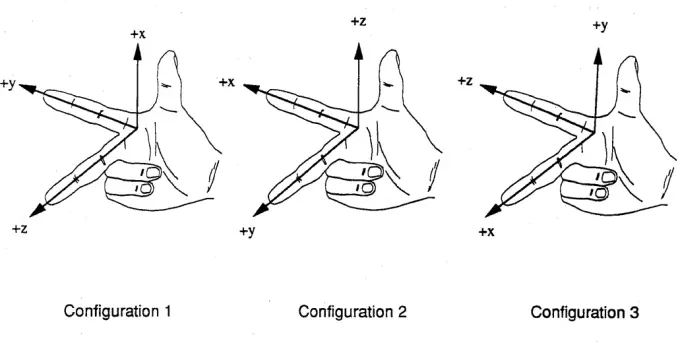

Tekla Structures 使用**控柄**指示零件的方向。 选择零件后，零件的起点控柄显示为黄色，终点控柄显示为红紫色。连接控柄的线段，就是零件的**参考线**。 起点和终点，确定了零件局部坐标系的x轴。零件局部坐标系的y和z轴方向如何规定，官方帮助文档不可尽信。 通过试验，发现零件的局部y、z轴和工作平面和零件x轴的方向有关系。 ### 右手坐标系 [右手坐标](https://teklastructures.support.tekla.com/zh-hans/210/zh-hans/mod_right_hand_rule?da=_)

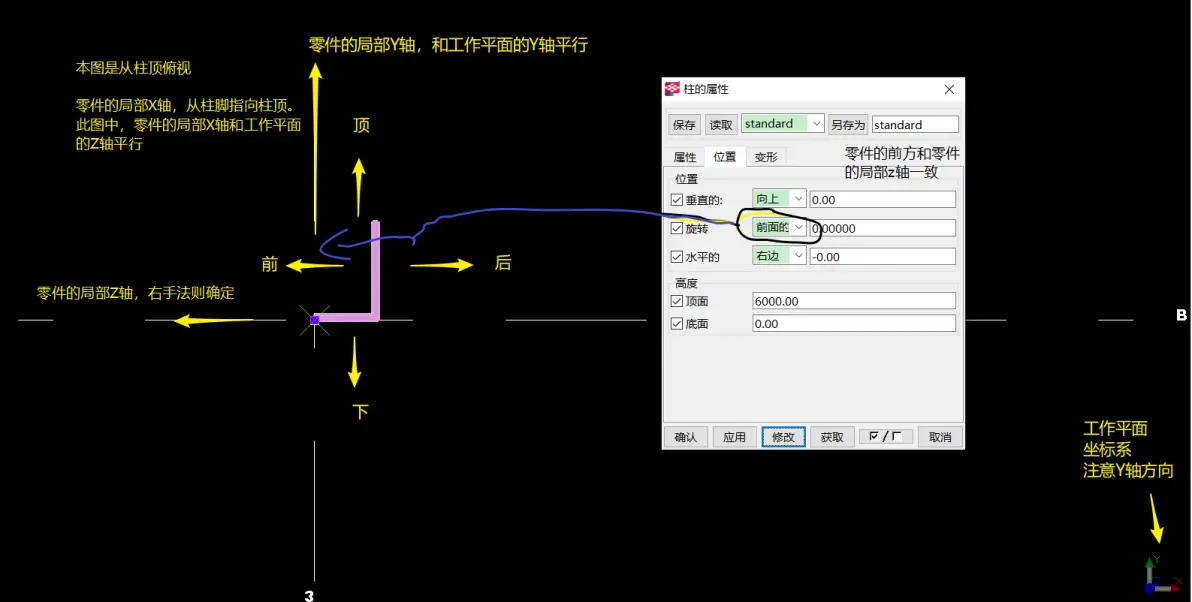

## 零件的四个面 人视，看零件的截面型材图： - 顶面 法线方向向上 - 前面 法线方向向右 - 下部 法线方向向下 - 后面 法线方向向左 ## 梁的位置 ### 工作平面和梁的参考线平行 假想人站在零件的起点上俯视零件，从零件起点看向终点，脚底到头顶的方向指向工作平面Z轴正方向。 - 位置-在平面上-左边 零件位于控柄左边 - 位置-在平面上-右边 零件位于控柄右边 ctrl+p 切换到平面视图 - 位置-在深度-前面的 零件位于工作平面Z轴上方 - 位置-在深度-后面的 零件位于工作平面Z轴下方 - 位置-旋转-顶面 零件的顶面法线方向和工作平面Z轴一致 - 位置-旋转-前面 零件的前面法线方向和工作平面Z轴一致 - 位置-旋转-下部 零件的下部法线方向和工作平面Z轴一致 - 位置-旋转-后面 零件的后面法线方向和工作平面Z轴一致 旋转角度，从起点看向终点，就是顺时针为正，从终点看向起点，逆时针为正。 **末端偏移** - Dx 零件起点指向终点，为x轴 - Dz 保持和工作平面的Z轴一致 - Dy 根据右手法则，由前面Dx和Dz确定 **曲梁** xy面， 由Dx和Dy确定的平面 xz面， 有Dx和Dz确定的平面 ### 工作平面和梁的参考线垂直 此时应以零件的局部坐标系为准，x轴从起点指向终点，y轴和工作平面的Y轴保持一致，z轴根据右手法则确定。 假想人站在零件起点上俯视零件，从零件起点看向终点，脚底到头顶的方向指向零件z轴正方向。 位置-在平面上 左边和右边 就是人的左边右边 位置-在深度 前面和后部 就是z轴的上下 位置-旋转 零件的四个面和z轴一致 末端偏移的Dx Dy Dz 和曲梁的xy、xz面，都和xyz一致。 ## 柱的位置 不对称的截面型材做的柱，从柱顶点，也就是零件终点来俯视，截面是反过来的。 ### 工作平面和柱的参考线垂直 从柱顶俯视零件，或者ctrl+p切换成平面视图 - 位置-垂直的 向上 零件在控柄上方 - 位置-垂直的 向下 零件在控柄下方 - 位置-水平的 右边 零件在控柄右方 - 位置-水平的 左边 零件在控柄左方 零件局部坐标系的x轴，从柱底面指向柱顶面，y轴和工作平面的Y轴一致，z轴由右手定则确定。
位置-旋转 零件的四个面和零件局部坐标系的z轴一致。 ### 工作平面和柱的参考线不垂直 此时柱的位置参数，垂直、水平、旋转，都和工作平面无关。以绝对坐标系为准。 ---------------------------------------------------------------------
