SOLIDWORKS Electrical中的2D机柜布局操作指南

本期我们来一起看下如何在SOLIDWORKS Electrical 中进行2D机柜布局

01、新建2D机柜模板

在“处理”菜单中选择 2D 机柜布局

打开创建 2D 机柜布局图纸，选择要生成机 柜布局的位置。

勾选要生成的对应位置的 2D 机柜布局图纸，生成的图纸自动添加至项目图纸列表中。

02、添加机柜

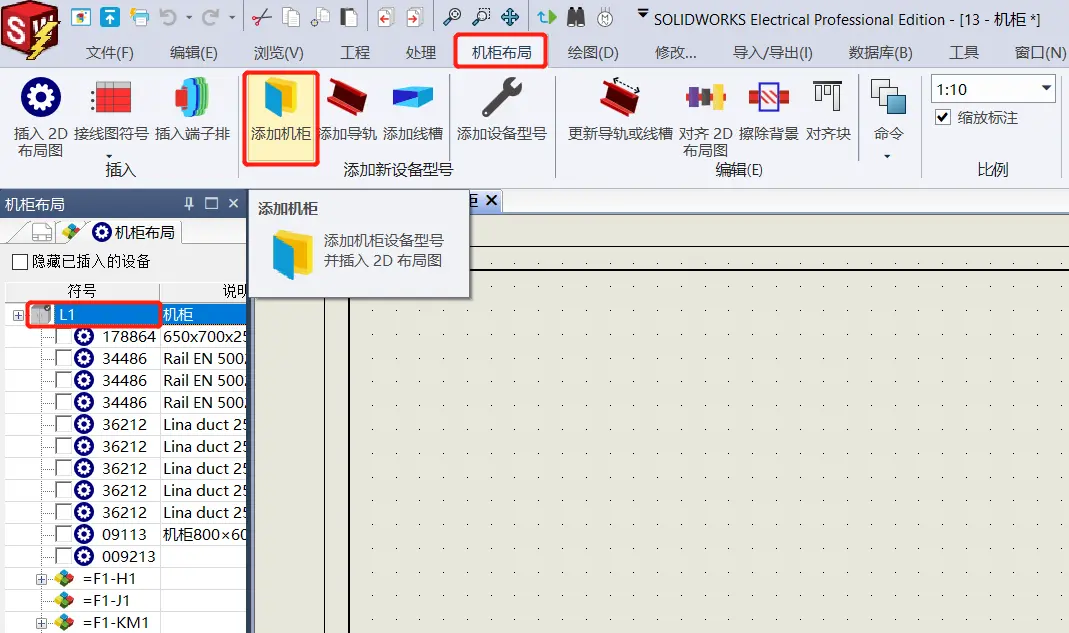

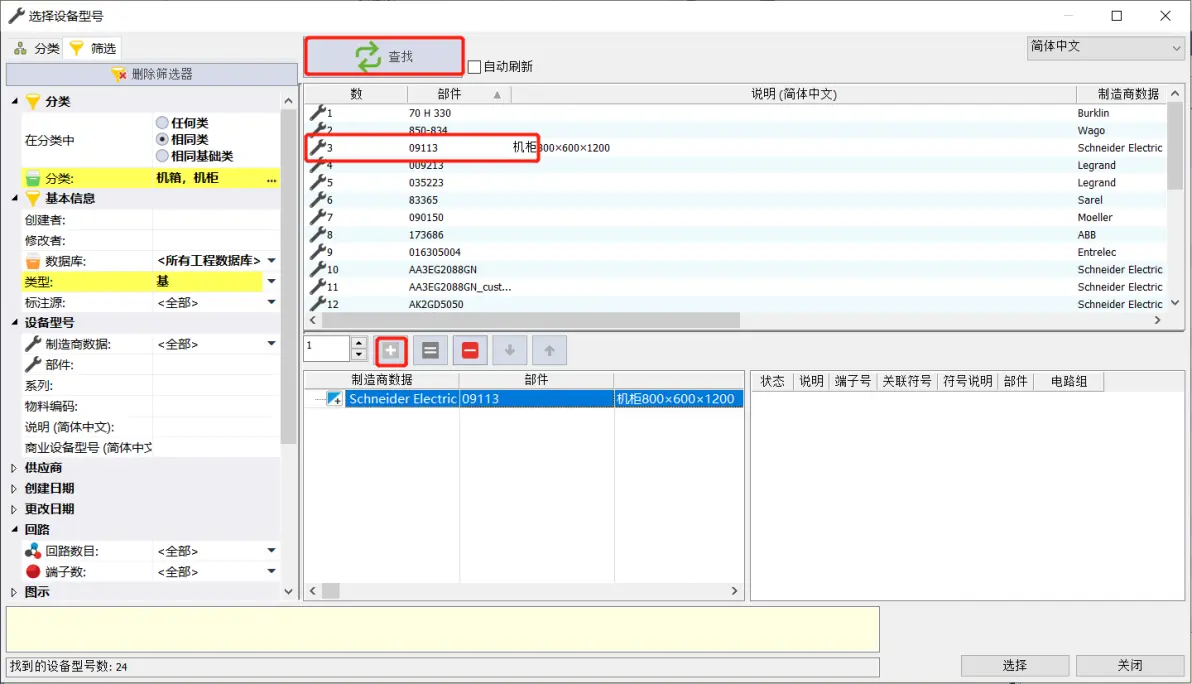

在激活的机柜布局工具栏中，先选中位置，点击添加机柜，然后为机柜选型。

在激活的机柜布局工具栏中，先选中位置，点击添加机柜，然后为机柜选型。

放置在合适位置；

03、添加导轨

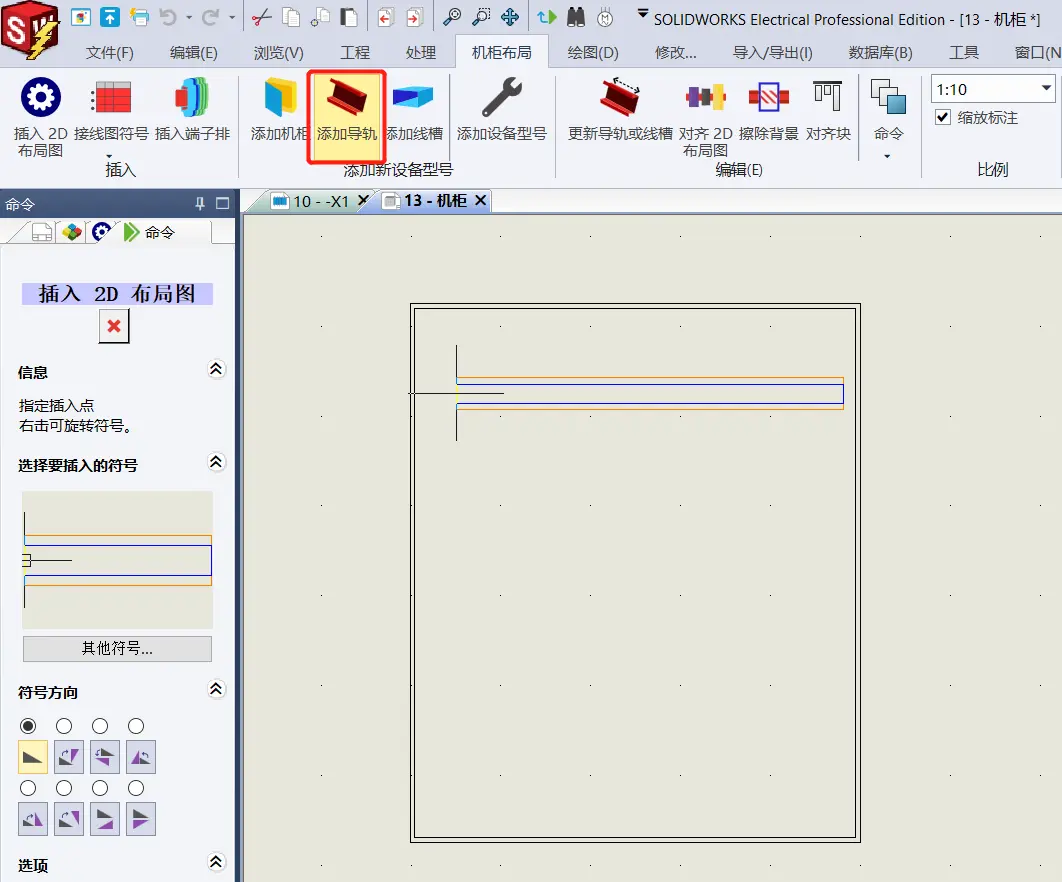

与插入机柜的方式类似；

单击放置起点，拖动或输入导轨长度定位终点，点鼠标右键确定；

04、添加线槽

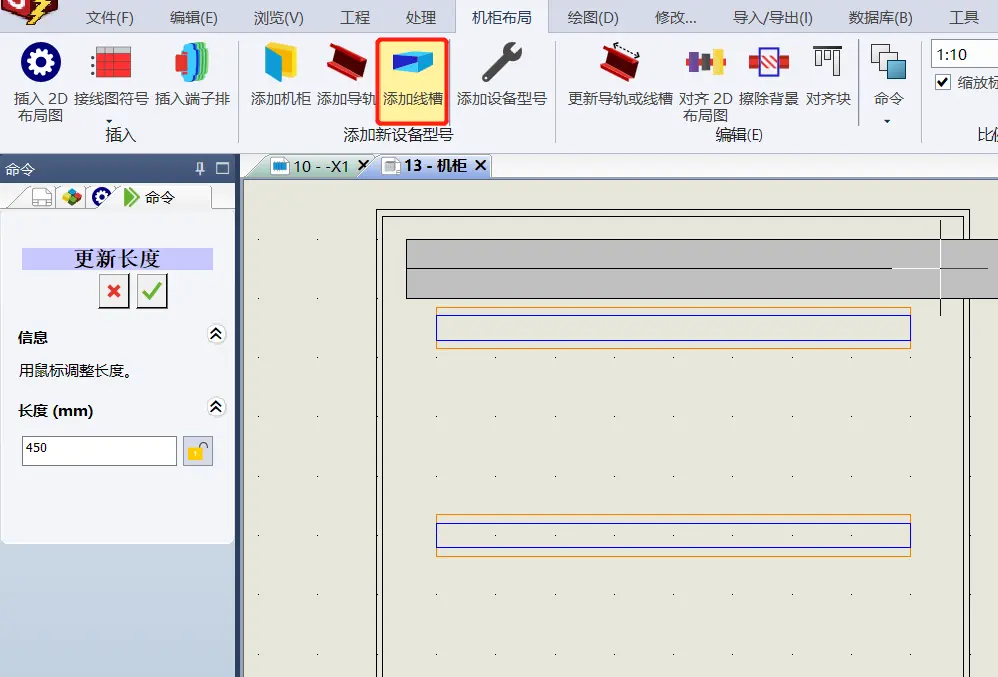

同上方式添加线槽；

05、更新导轨或线槽

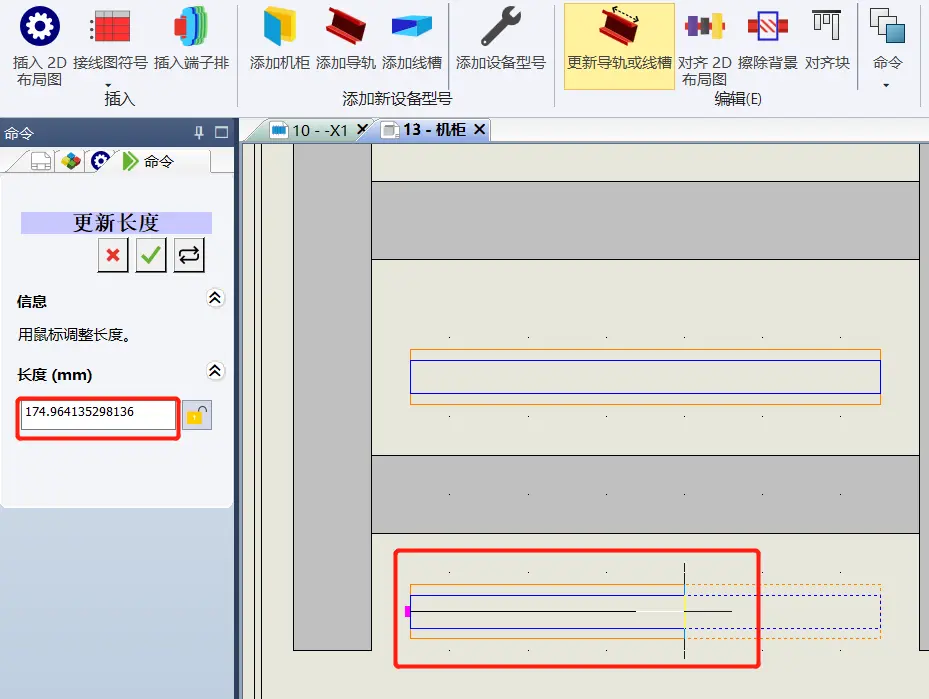

如果线槽与导轨需要更改长度，可选“更新导轨或线槽”再输入长度，或者在图上捕捉长度。

06、添加元件

有两种方式插入机柜布局符号；

1.点击插入符号，先找到符号，在选择

2.在设备导航器中右键需要放置的元件，插入

可以调整插入顺序。

确定后，默认依序相邻放置

如果需要设定间距

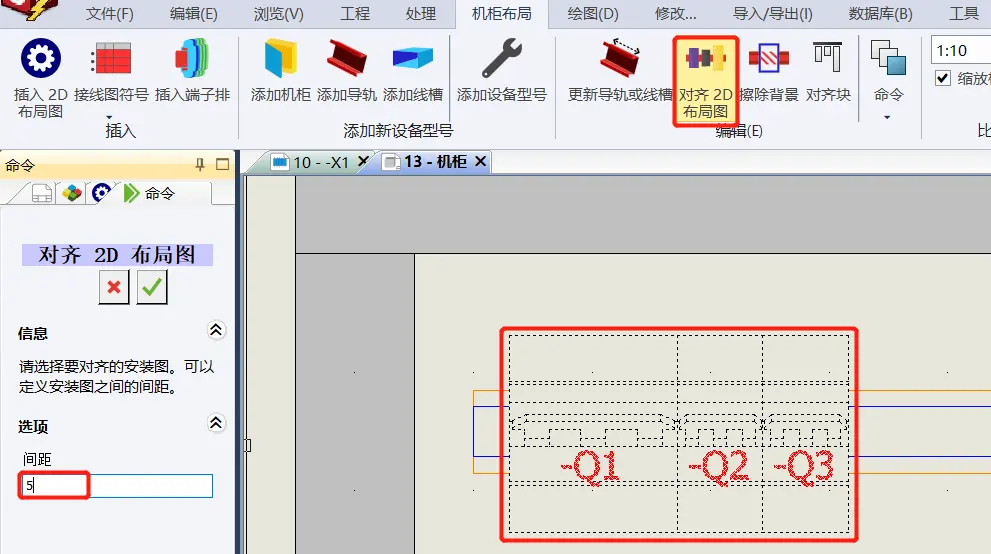

可选择“对齐2D布局图”，并选择相邻符号，可设置符号放置的间距。

布局图符号的大小，是按照设备型号属性中的“宽” “高”属性尺寸来的。

如果图纸上的内容需要缩放，可通过比例进行控制

对于接线图符号，可以右键该设备，选择“插入接线图符号”选择对应设备的符号，放置。

即可，根据原理图中的链接关系，生成接线图的信息。

07、添加端子排

右键端子排元件

在多项插入内设定间距与后续端子的位置
