UG/NX编织蒸笼：曲面上的编织样式解析

之前分享的编织藤的建模方法，不知道大家都学会了吗？这次咱们继续做这一套包子和蒸笼的模型。

会做编织条之后，咱们就可以开始做蒸笼上的这个编织曲面了，有没有想到用什么方法来做呢？

建模过程：

1、首先打开上次绘制好的编织条模型，还没看过的可以点击这里先看看——UG/NX 绘制编织藤，交错的条纹如何绘制？

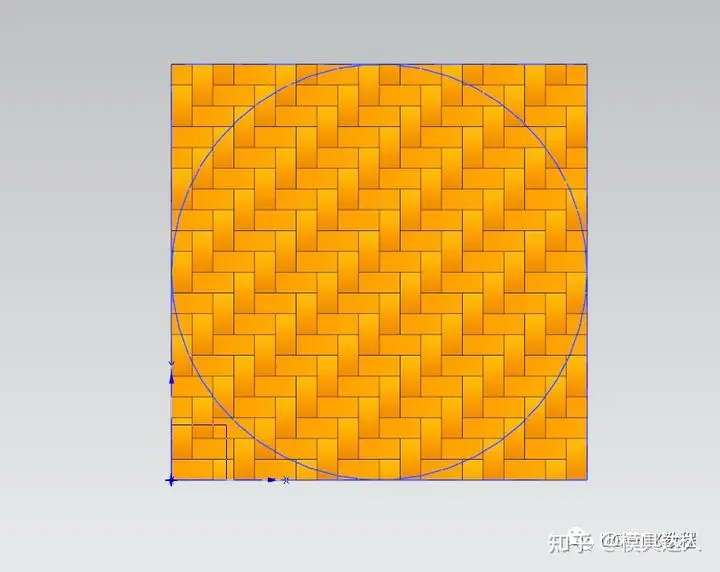

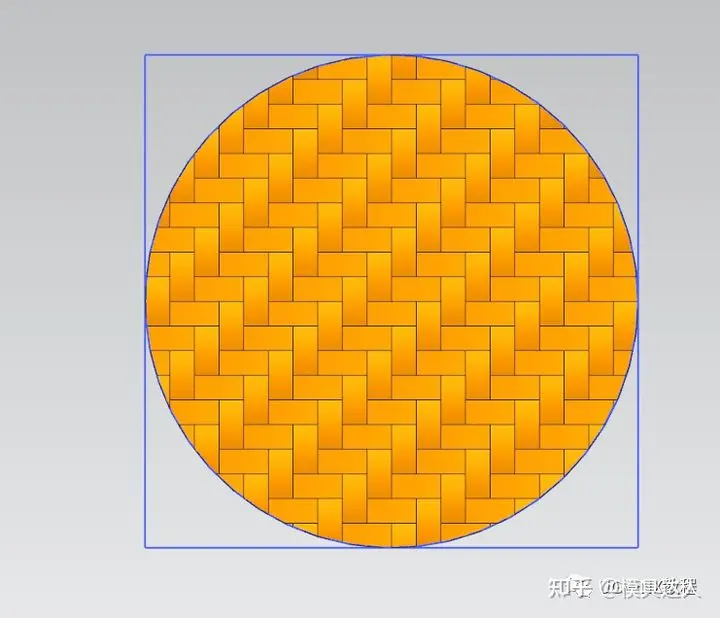

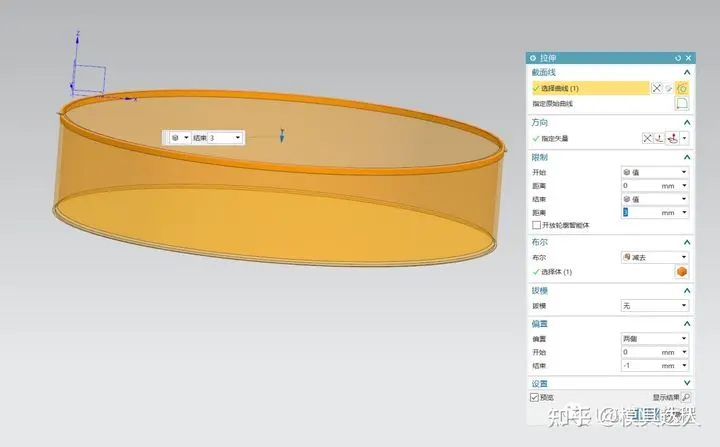

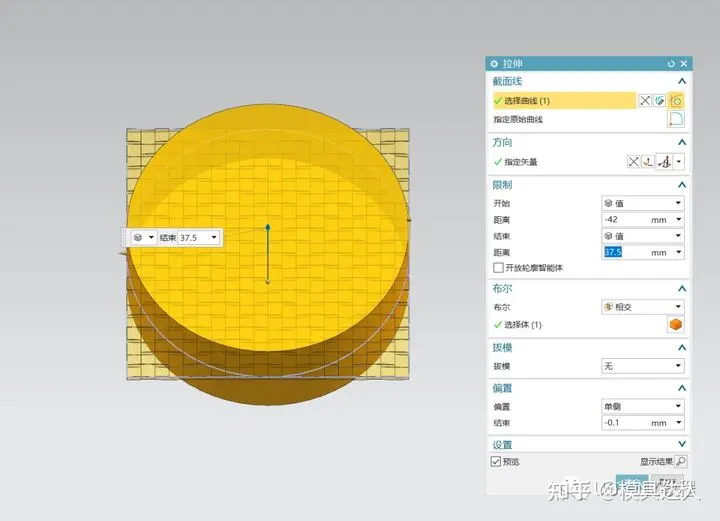

我们先做一个草图，绘制一个内切圆并进行拉伸求交。

2、接下来先利用这个圆生成一个平面。

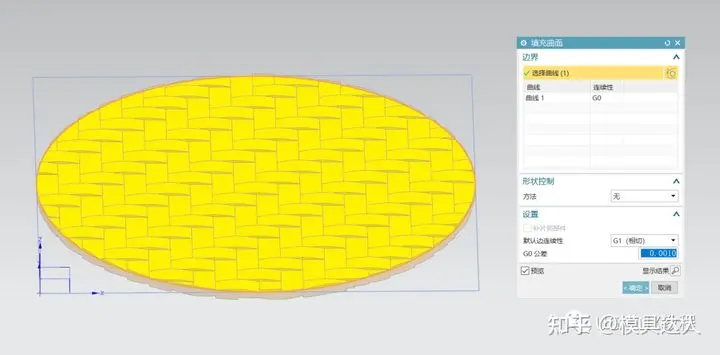

3、新建一个草图，端点落在圆上然后绘制一段圆弧

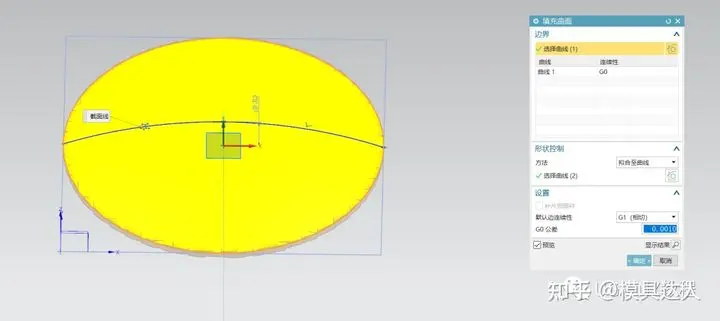

4、利用这个草图圆弧做填充曲面的拟合线，做一个有弧度的曲面出来

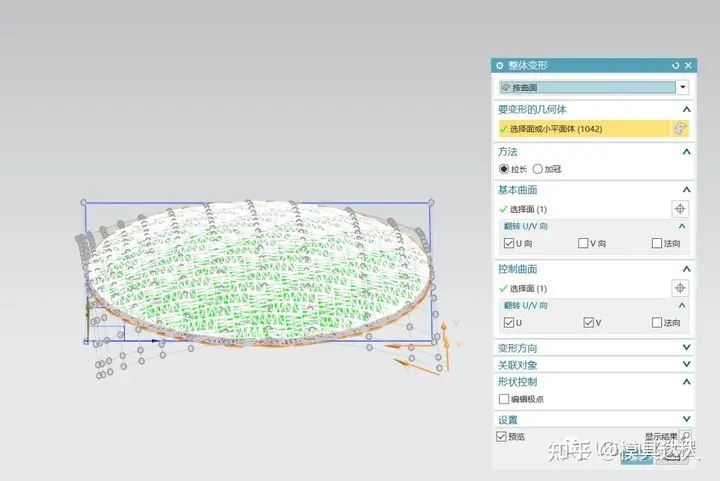

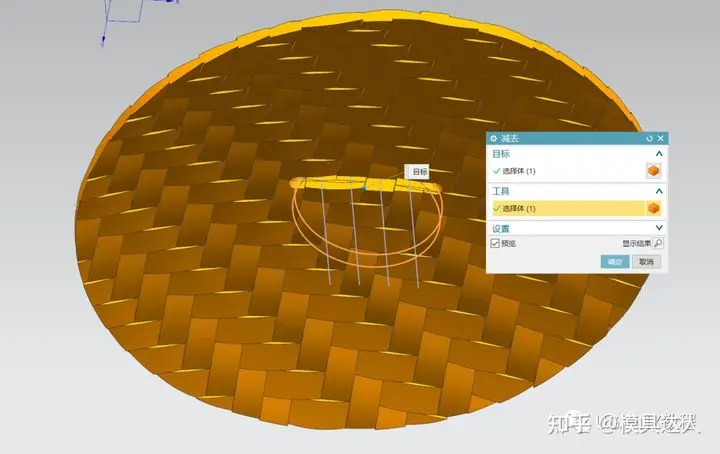

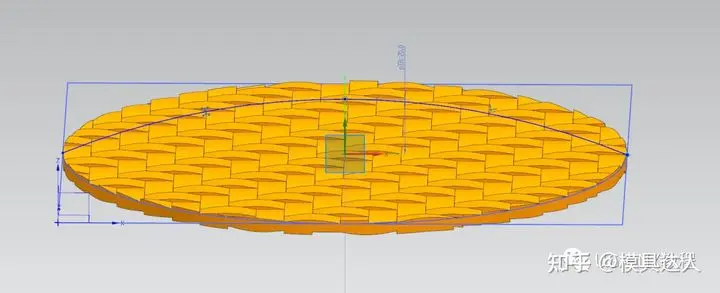

5、完成以上的两个面之后，接下来就能利用面来对进行型实体进行整体变形了

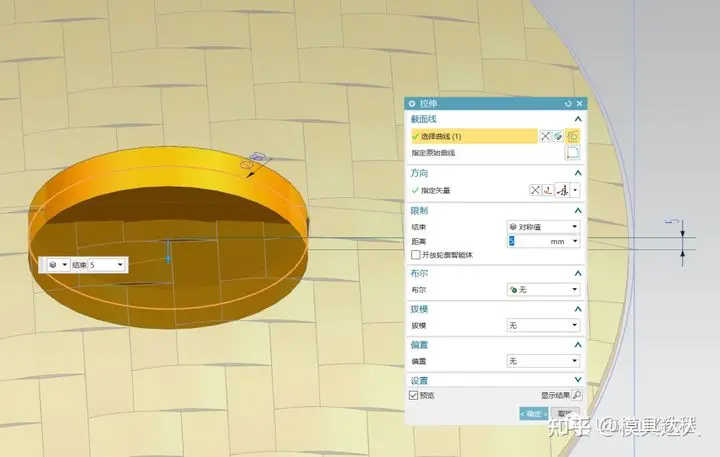

6、别忘了蒸笼上的那个小把手，继续绘制一个草图，画个圆并进行拉伸

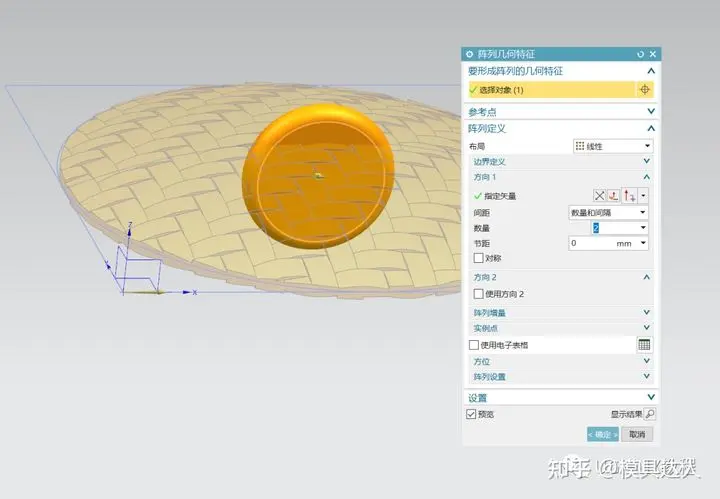

7、用面倒圆倒个全圆角，然后利用阵列几何特征这个命令，在原地“复制”一个

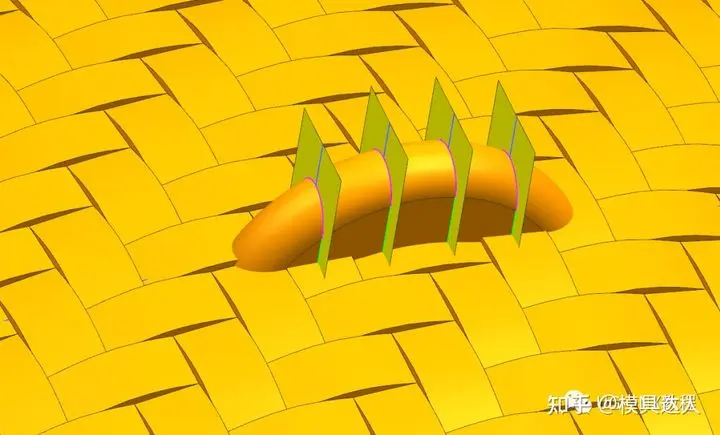

接下来就是增加细节了，绘制直线后拉伸成片体，做片体和圆盘的相交曲线

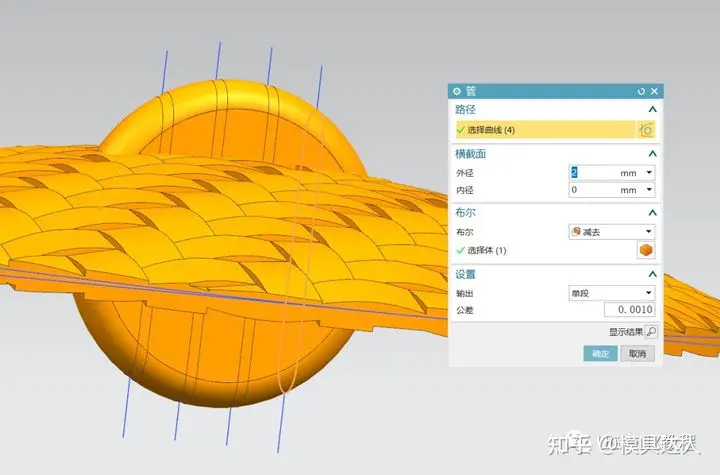

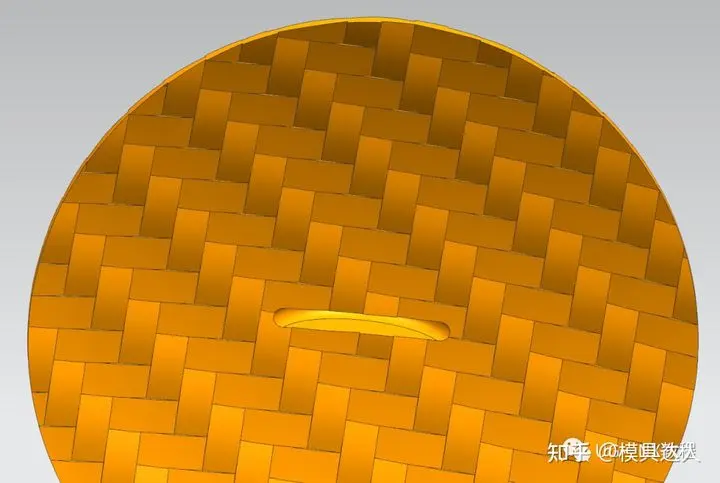

8、选择曲线，做一个管道并且和圆盘求差（此处因为有个阵列出的复制体在，所以看起来有点不一样）

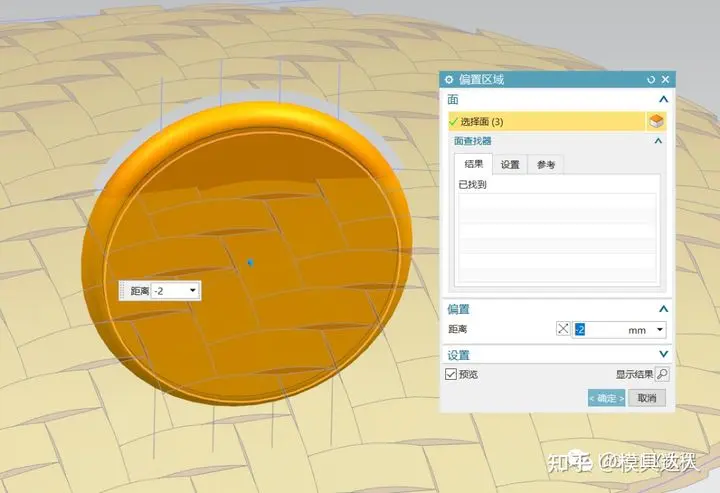

9、把之前阵列出的实体缩小一下，偏置一个2mm

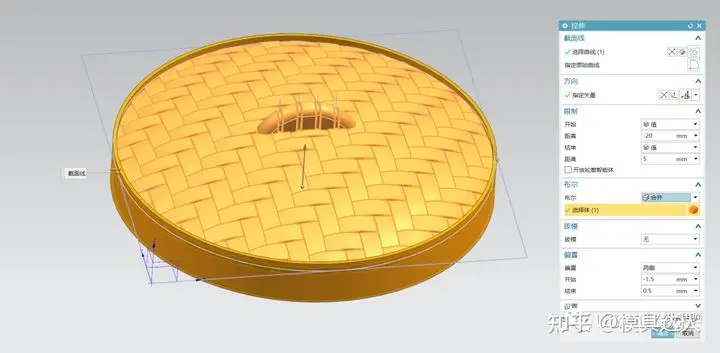

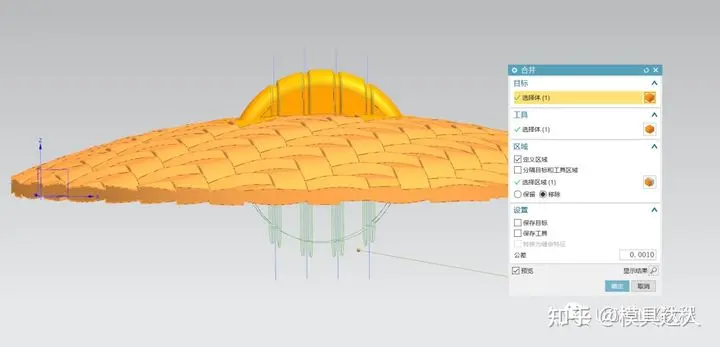

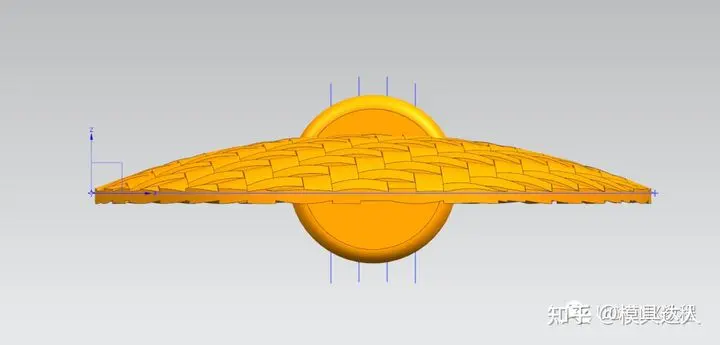

将大一点拉伸的圆盘与编织条进行求和（记住求点的时候要消除一下下半部分啊），再点击偏置缩小后的阵列复制体进行求差处理，这样内部的壁就是一个光滑的面啦。

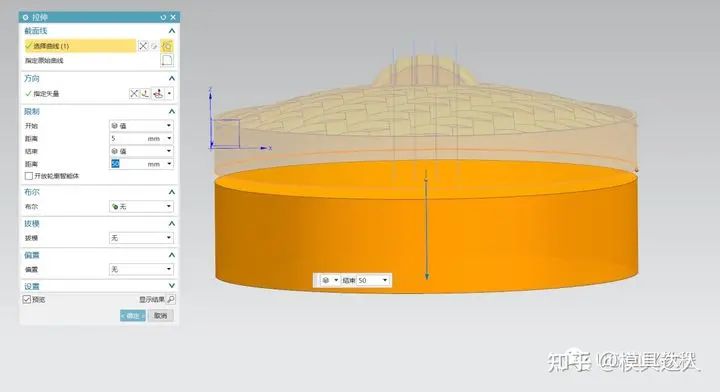

10、做完最难的曲面编织面之后，接下来的都是简单的拉伸了，直接拉伸做出蒸笼壁

这里做一个小小的拉伸求差，做一下限位

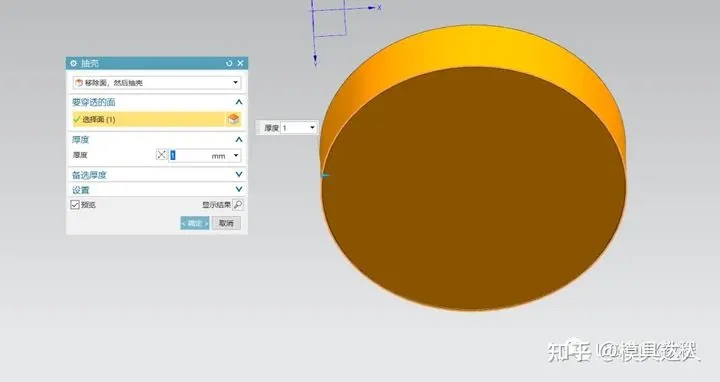

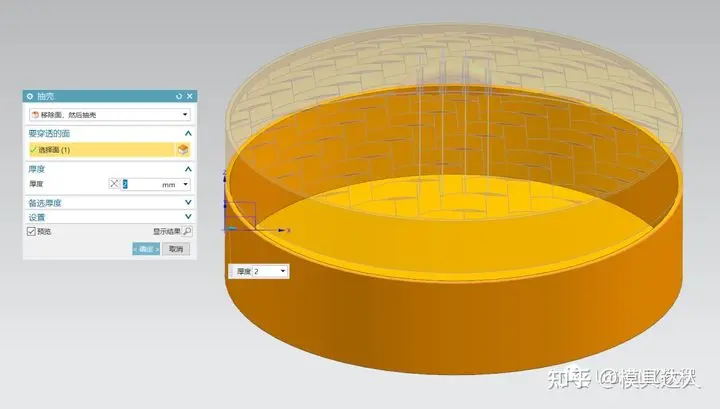

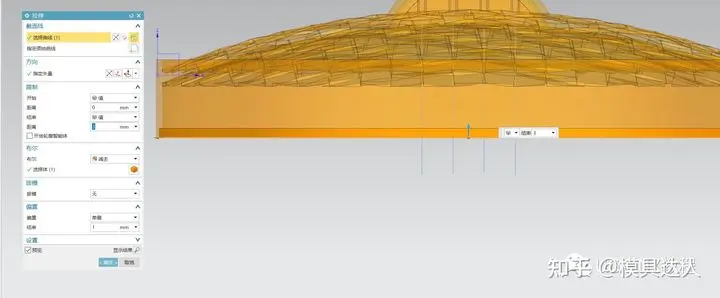

11、底部的部分也是拉伸来做，做完后抽个壳就行

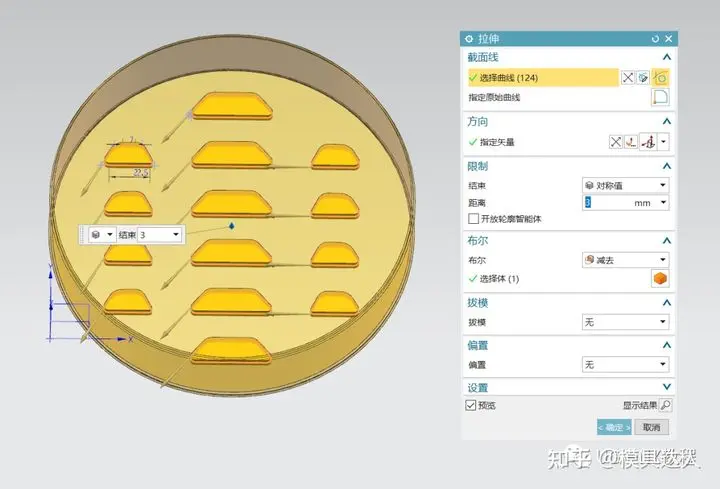

12、不要忘了底部的透气孔，也是拉伸求差做出来

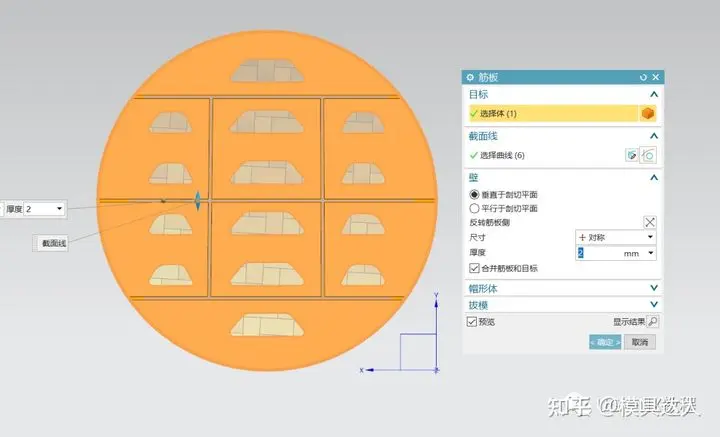

13、同样也是拉伸做一个限位，以及加强筋

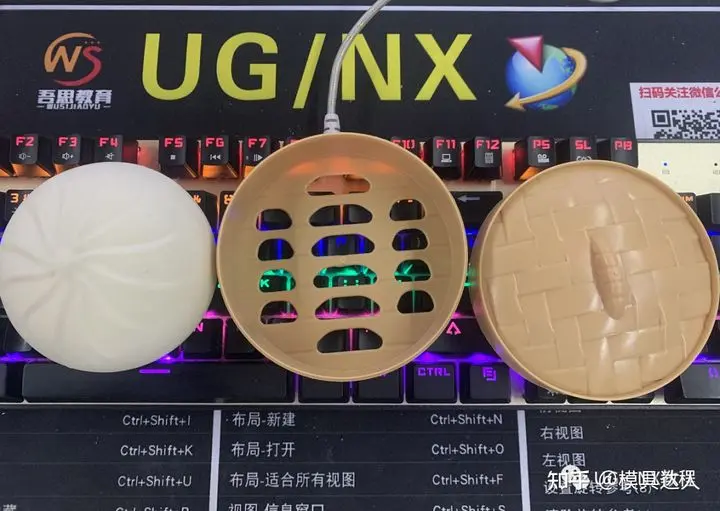

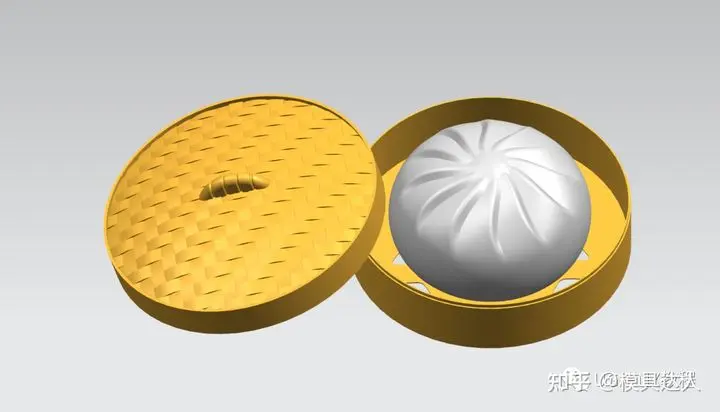

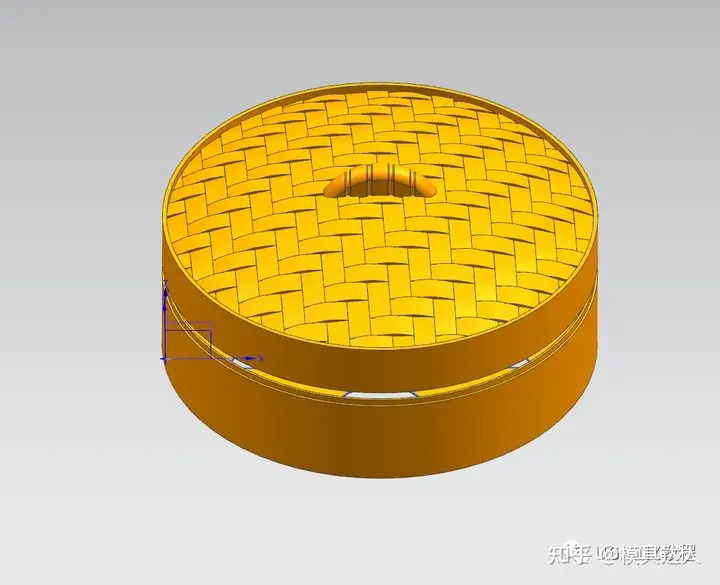

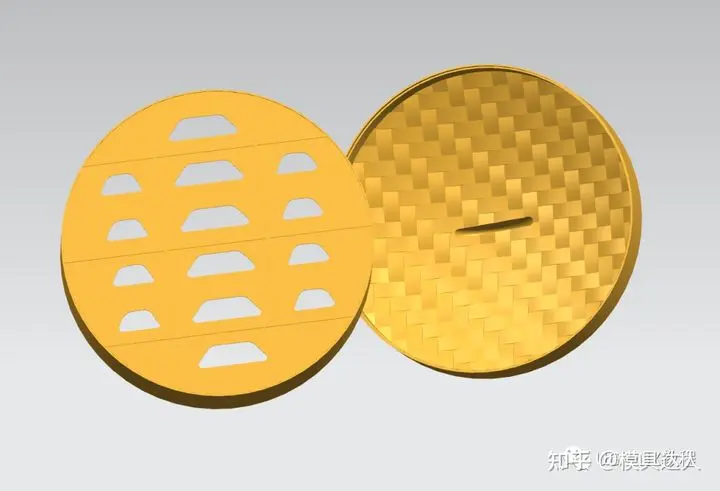

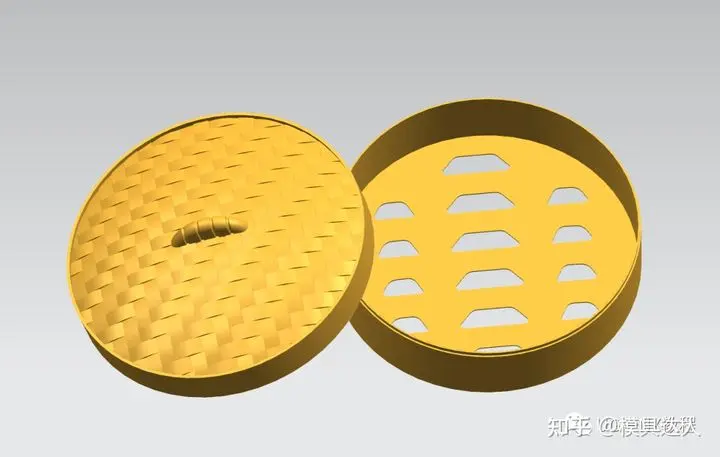

蒸笼做到这里就算是完成啦，把之前做好的包子拿出来做装配看下效果

怎么样？是不是很简单？命令虽然方便好用，但是千万不要陷入光学命令而不学思路的这种想法中啊！命令虽然有必要学习，但是思路才是最重要的！不要忘了来公开课学习思路啊！

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
