UG/NX玩具枪建模：从设计到完成

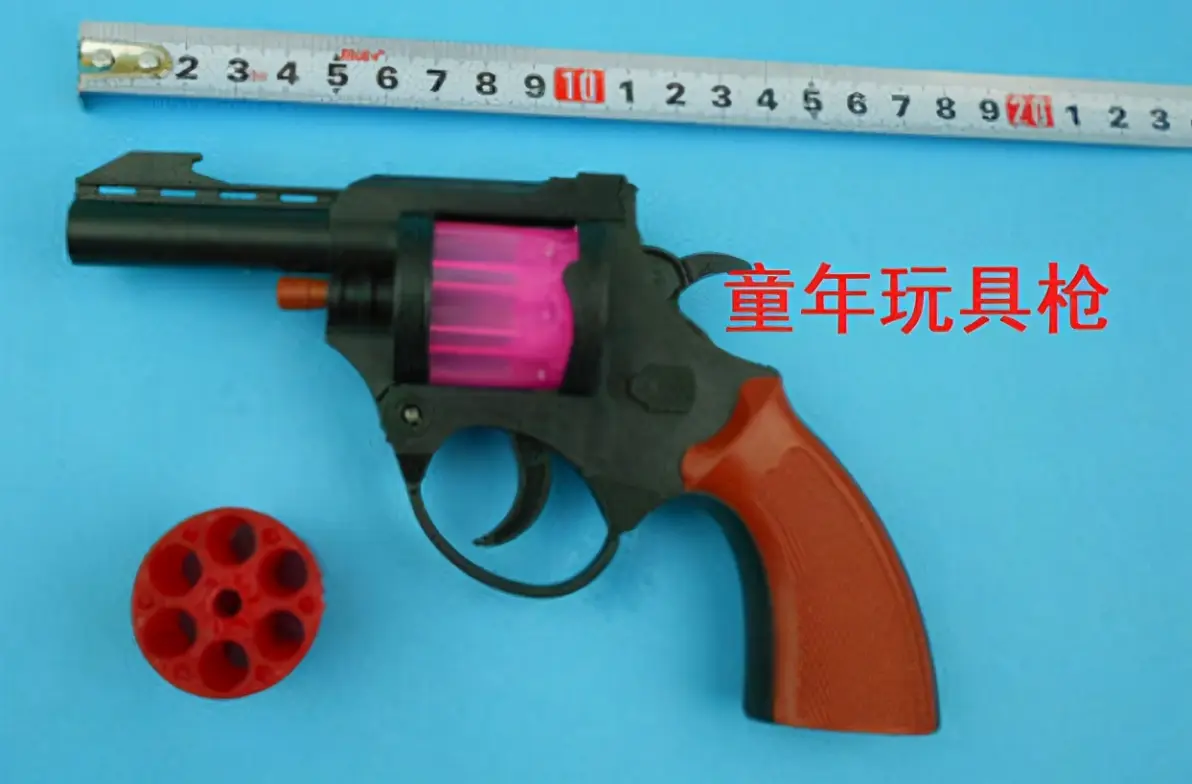

不管是男生还是女生，小时候肯定都玩过各种各样的枪，不过女生可能玩过的比较少哈哈哈。但是作为童年的回忆，大家肯定是对这种玩具枪都是有印象的。

今天咱们就来回忆童年，这个玩具咱们用UG给他画出来，只是个玩具就不用太追求细节了啊，赶紧来做起来吧！

建模过程：

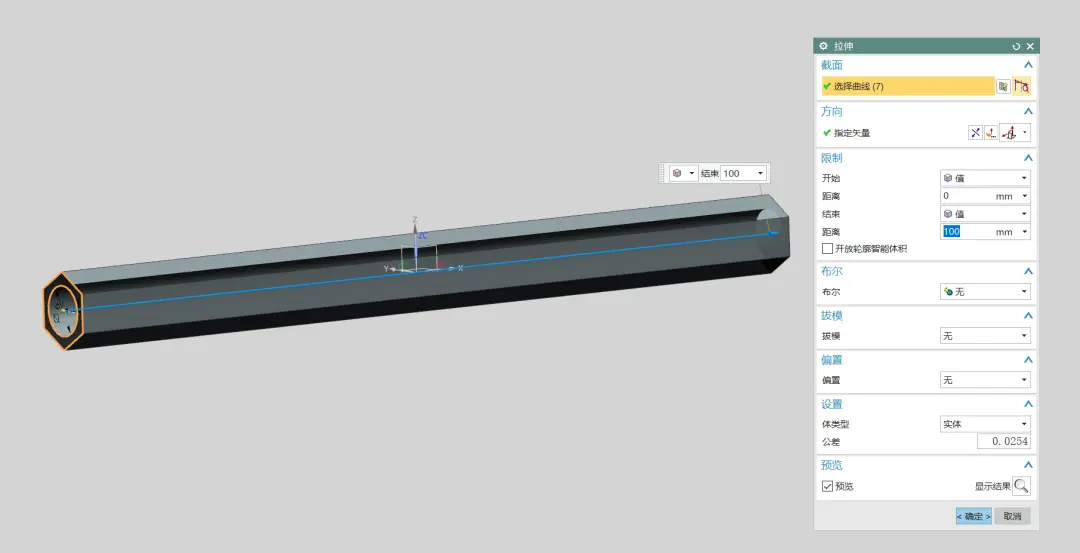

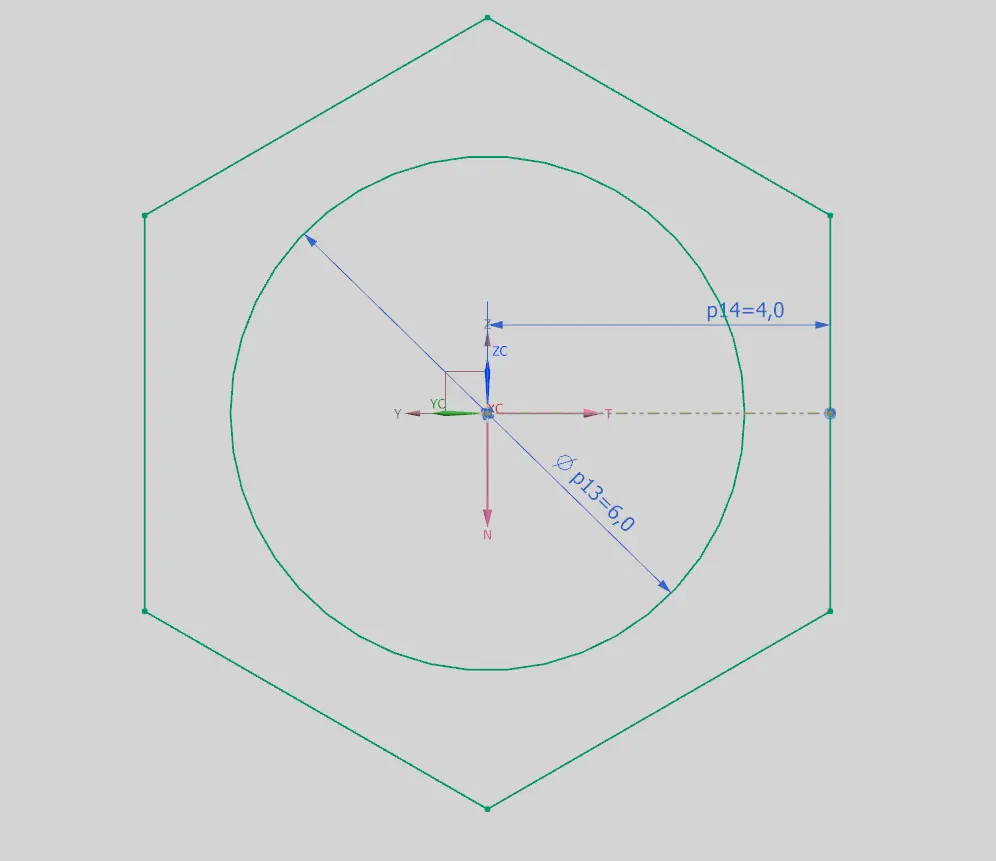

1、打开UG，新建文件，首先绘制一个玩具枪管口的草图，如图所示，并拉伸100mm。

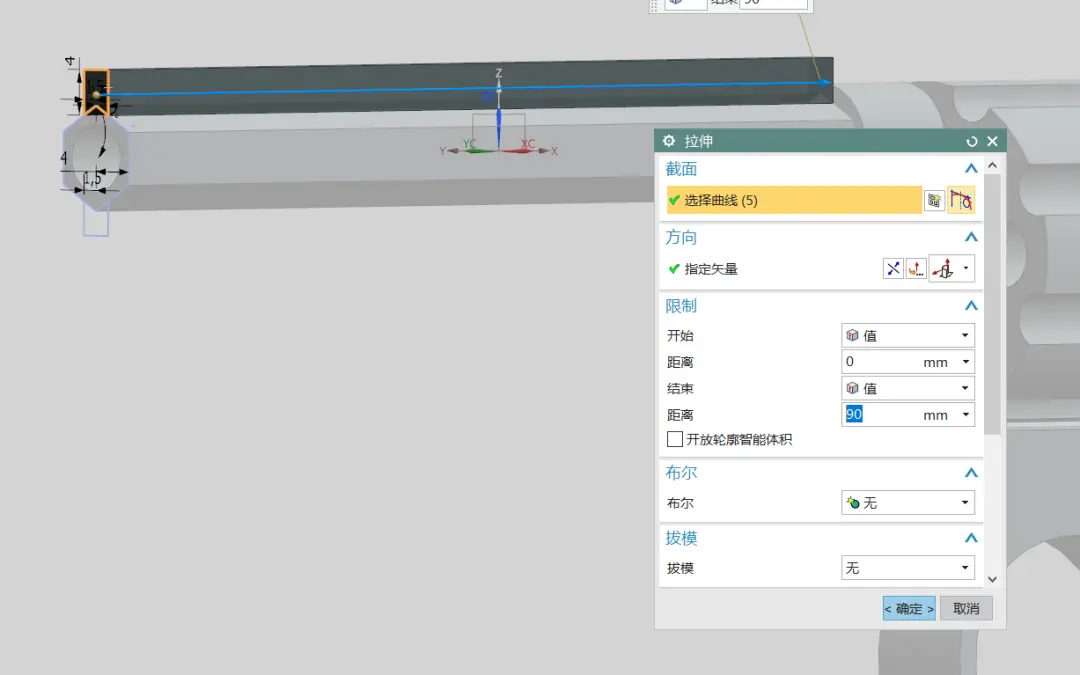

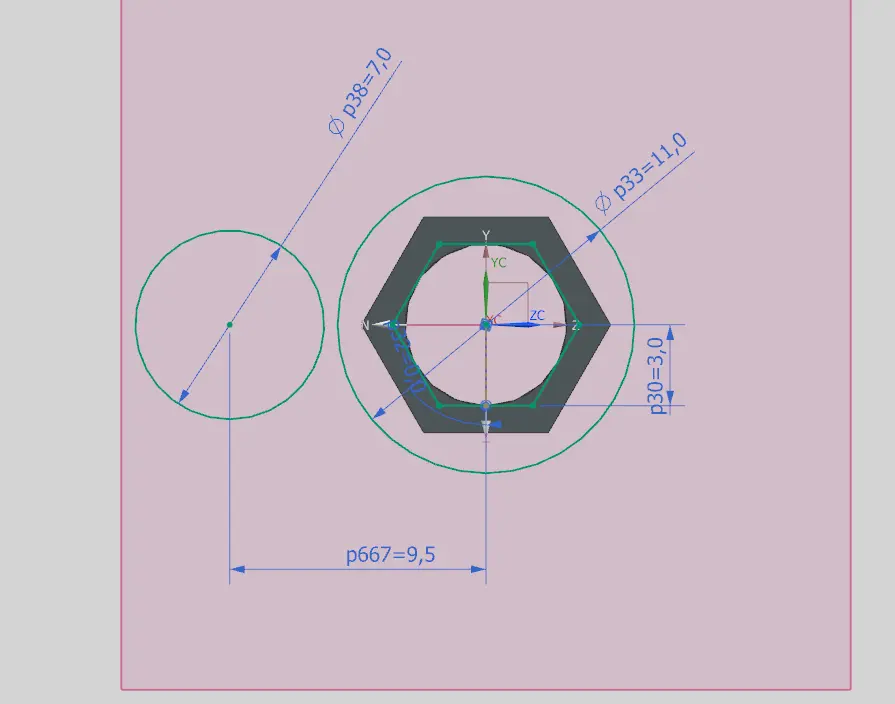

2、新建一个基准面，距离玩具枪口后端20mm的样子，继续绘制草图，并拉伸

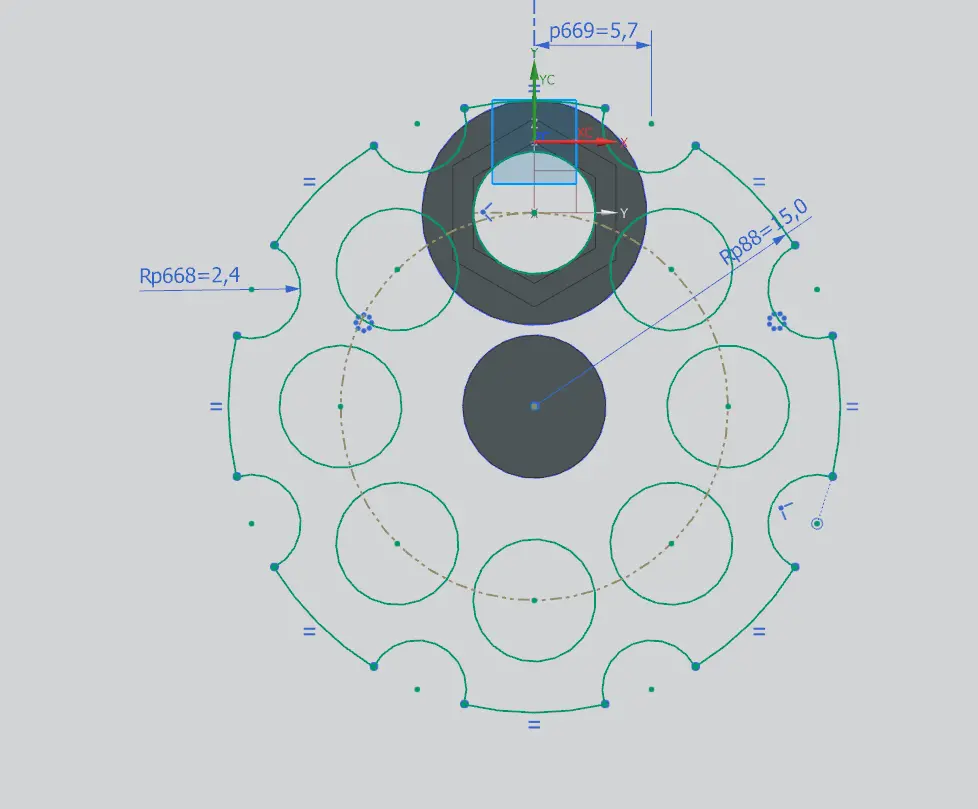

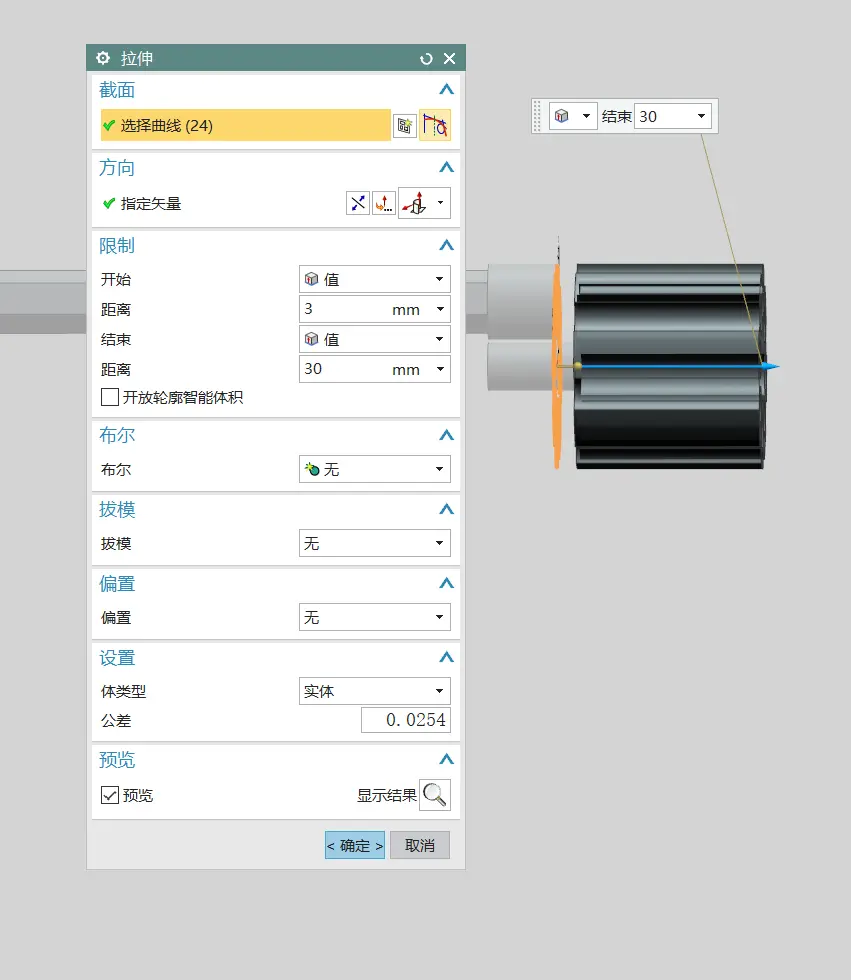

3、在玩具枪管末端的地方继续绘制草图，这做的是玩具枪的轮盘部分，草图画好后还是拉伸。

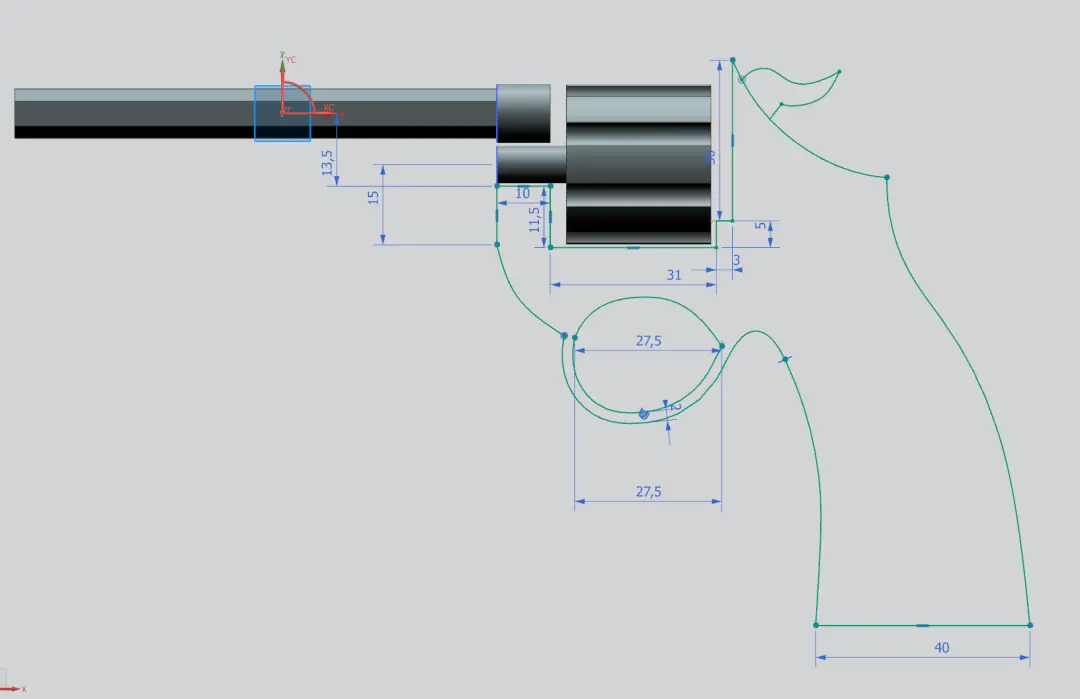

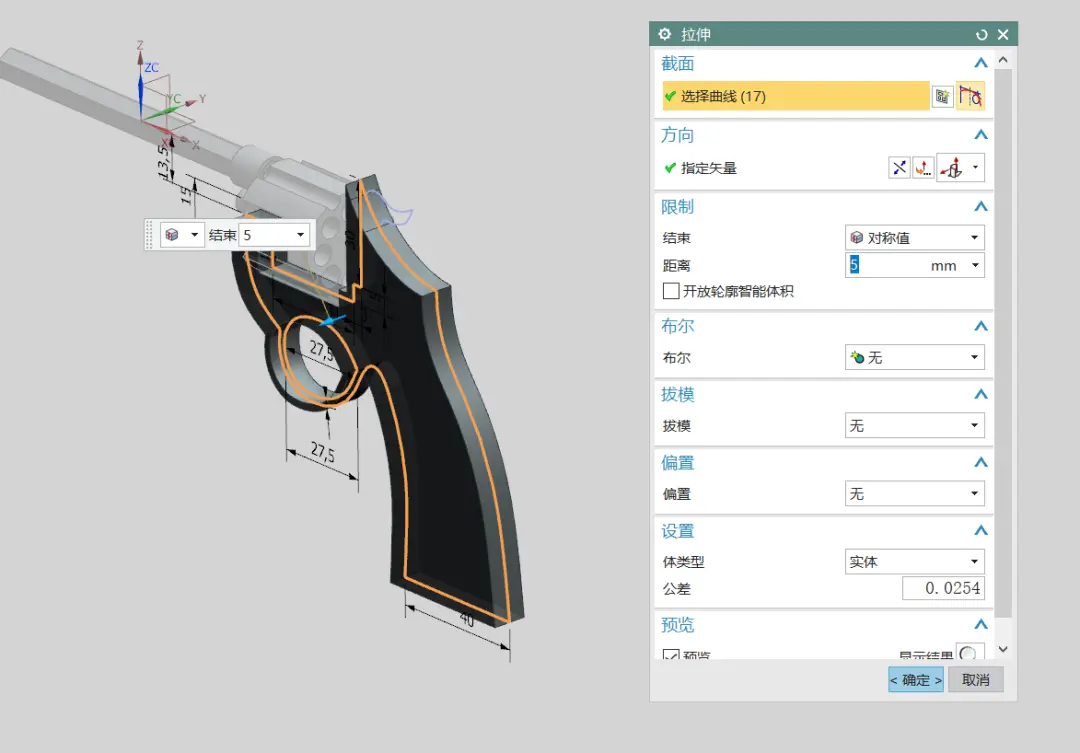

4、接着就是绘制玩具枪的枪身部分啦，大家可以参照一下图中的轮廓尺寸，完成草图后对它进行对称拉伸。

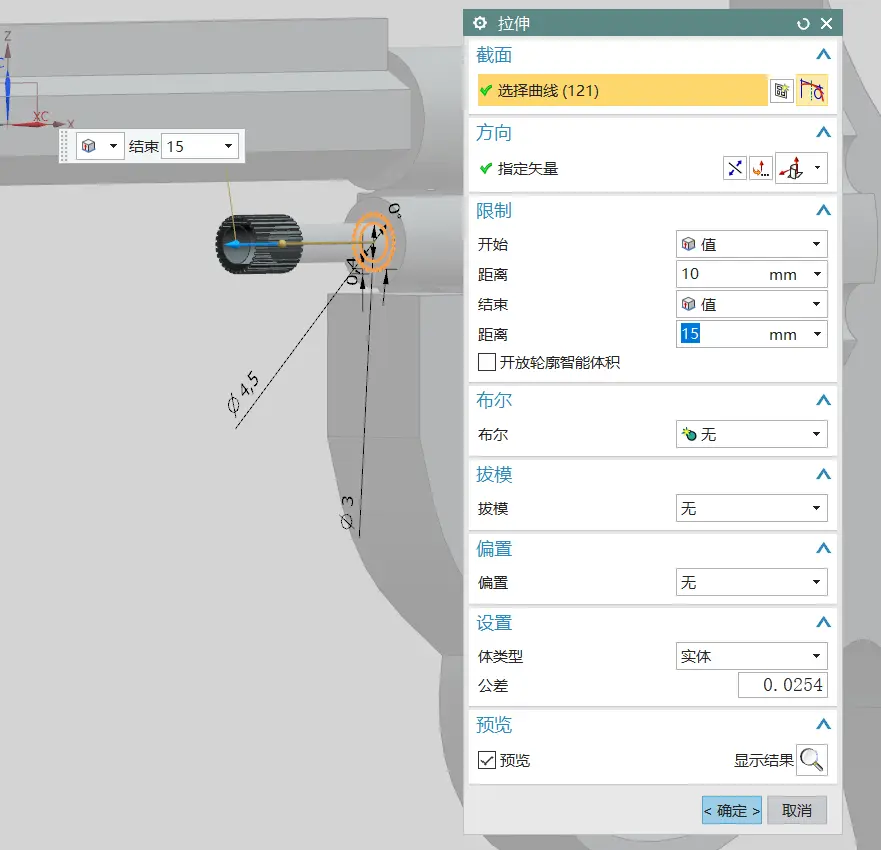

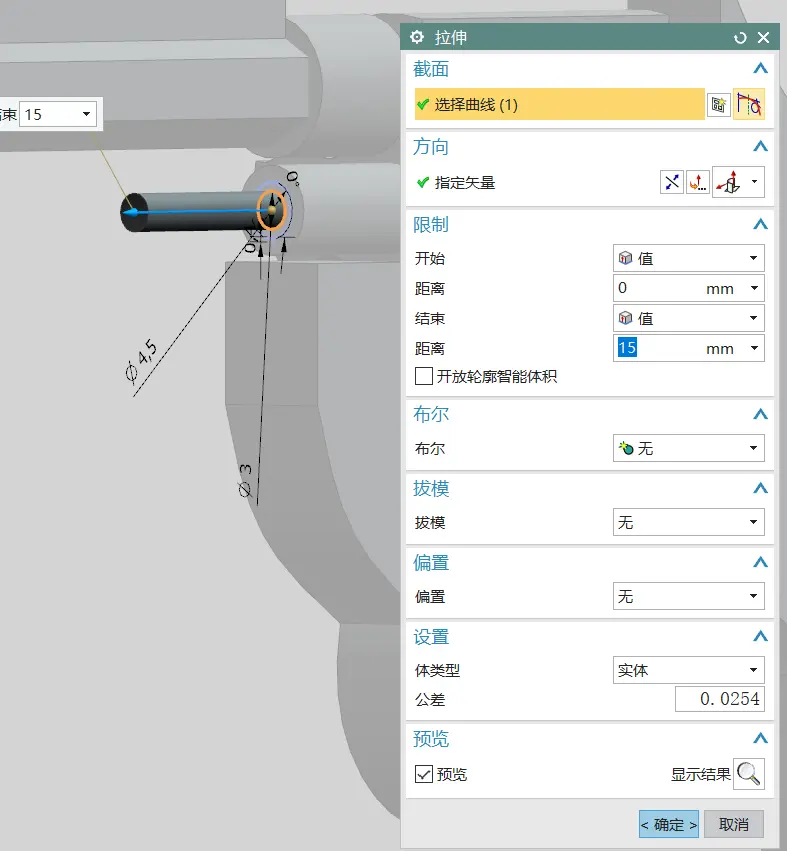

5、接着再做出一些细节的部分，运用的命令还是拉伸。

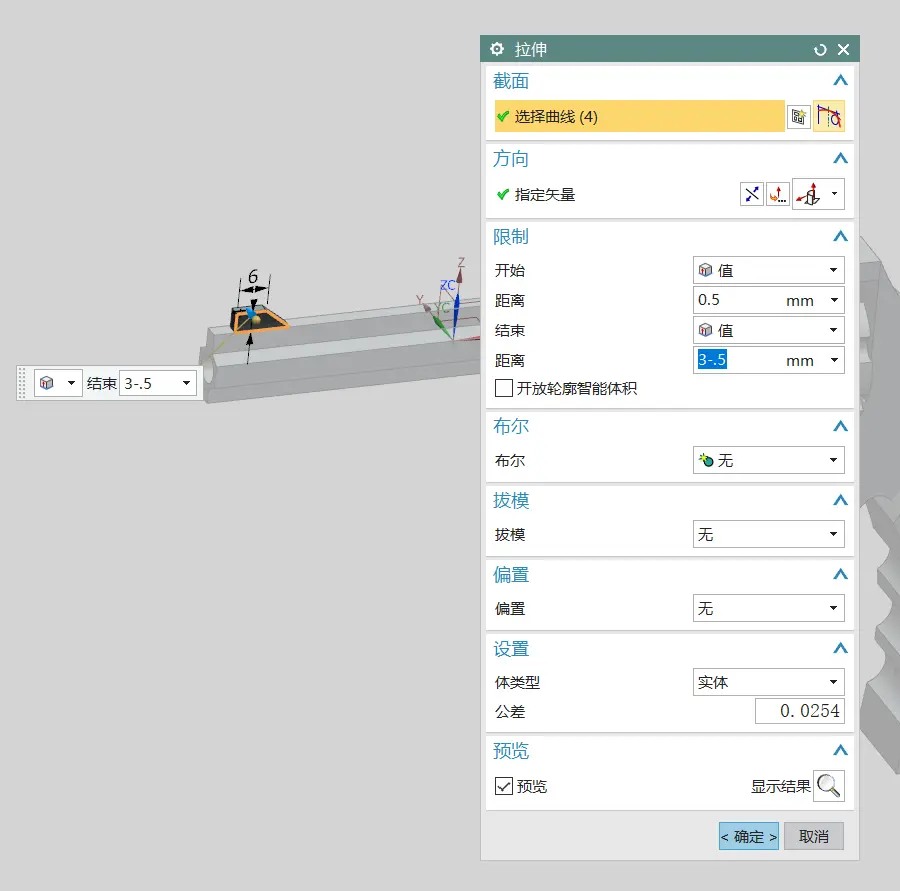

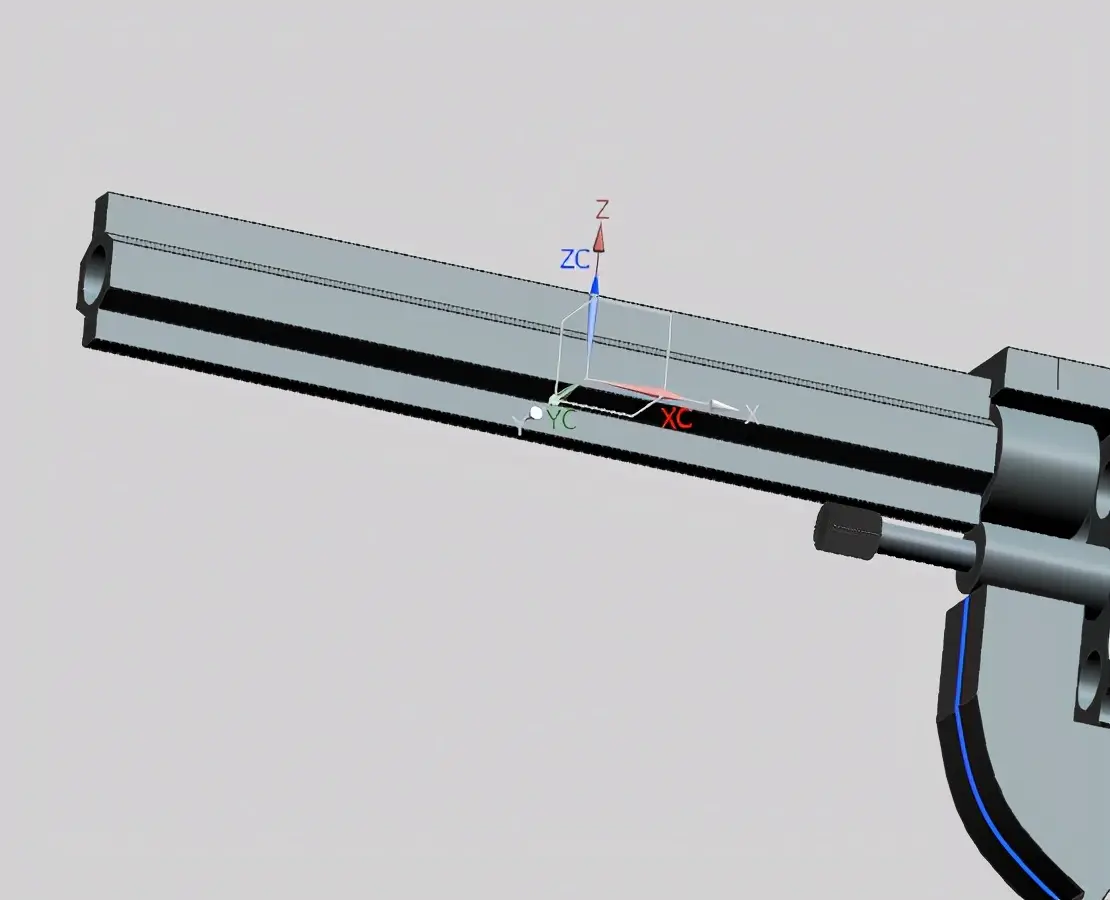

6、运用镜像命令，把一些特征给做出来， 然后再把枪管上瞄准的小玩意给拉伸出来。有小伙伴知道这个东西叫什么吗？

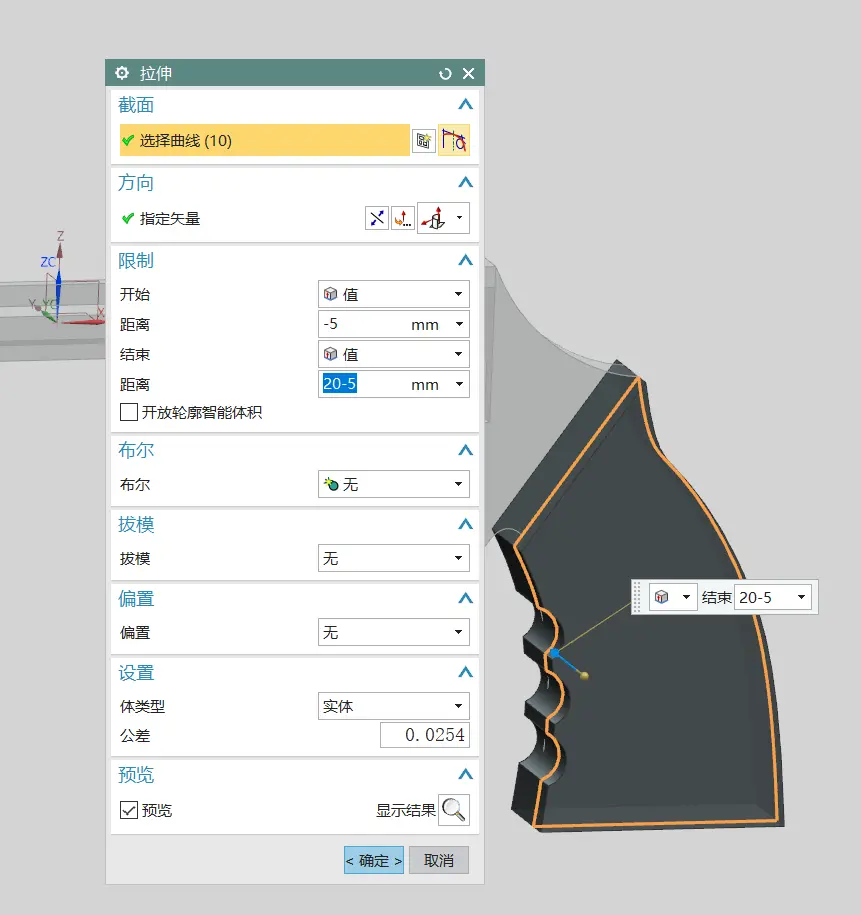

7、再拉伸加厚一下玩具枪的枪柄部分。

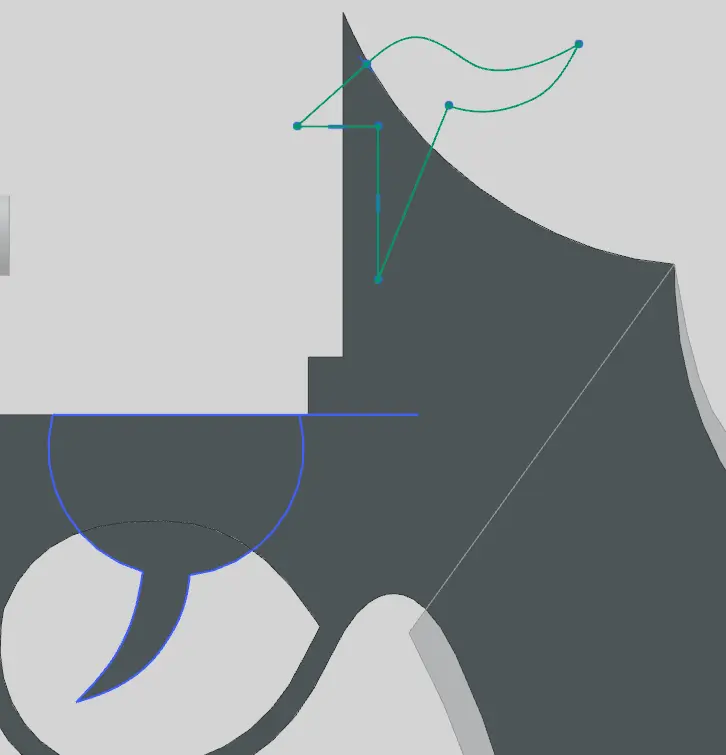

8、最后把扳机的草图画好，并且拉伸出来就好了啊

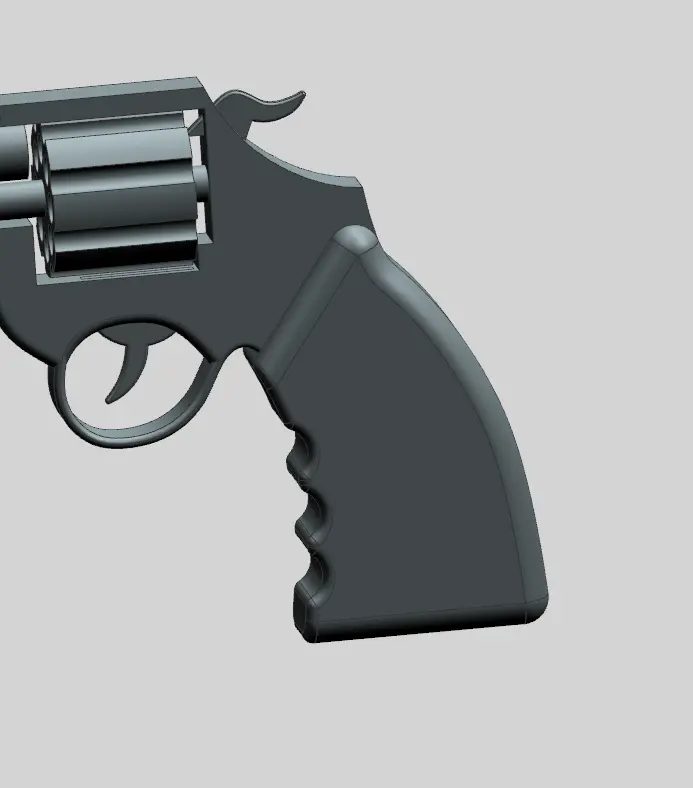

9、最后，再给它稍微处理一下，给它倒倒圆角让他的样子美观一些。

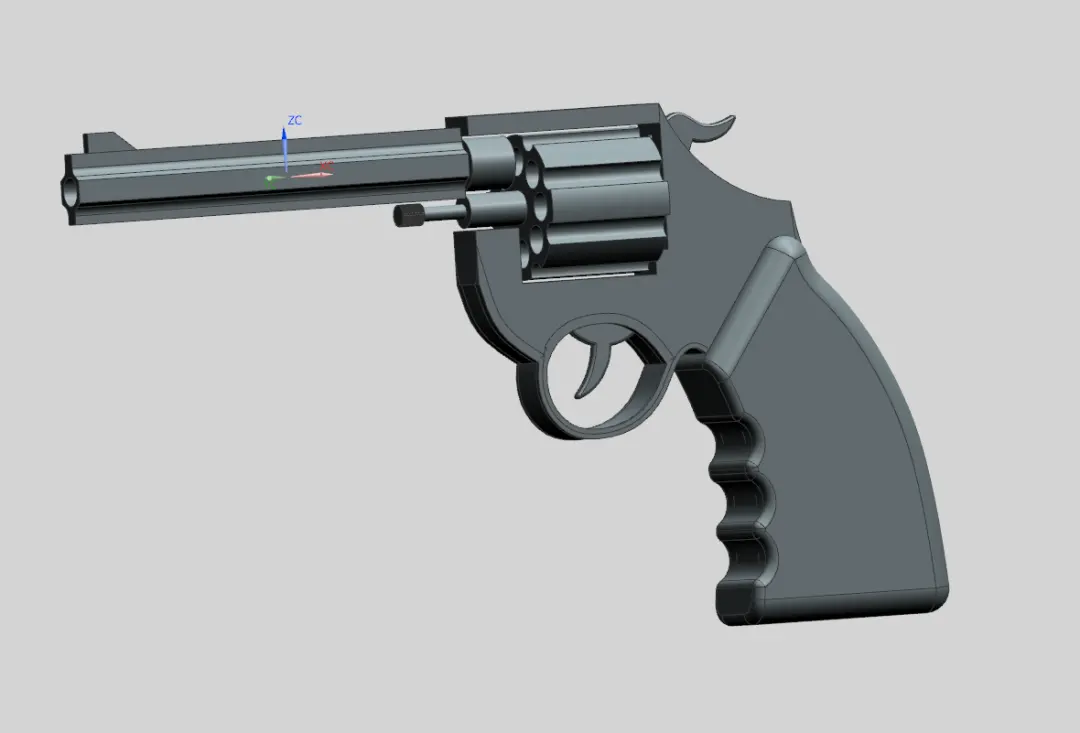

那这样的一个小时候的廉价玩具枪就做好了啊，运用的都是简单基础的命令。

是不是特别简单呢？简单到有没有很符合小时候玩具枪的那种廉价感呢？廉价的塑料感以及廉价的造型，但就是这样一个廉价甚至有点危险的小玩具撑起了咱们小时候快乐的童年。

小伙伴们有没有学会啊？看到很多人在群里面说求枪的模型，玩具枪也是枪啊是吧，一定要遵纪守法哦~
