UG/NX建模技巧：叉子模型，从外形到材质的分析

以前我们绘制过勺子模型，今天我们来换个方法画个叉子，金属的或者塑料的随意转换！来看看这个建模方法吧！

建模过程：

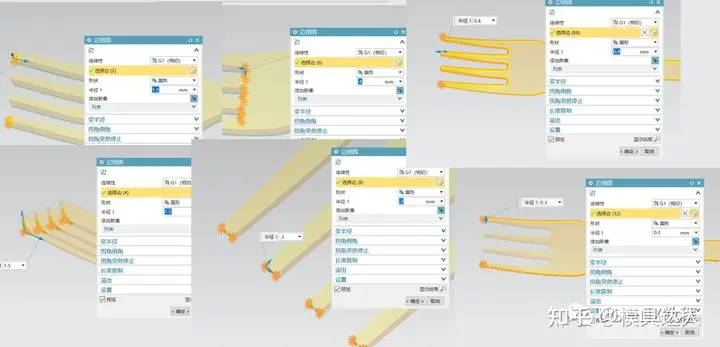

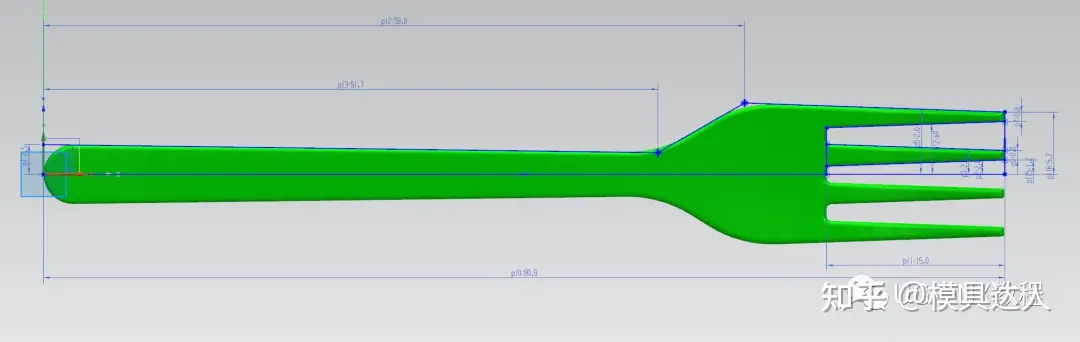

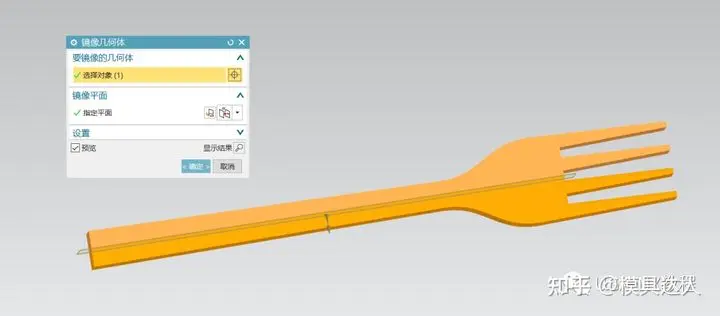

1.打开UG,导入一个STL逆向文件或者光栅图片绘制叉子轮廓草图

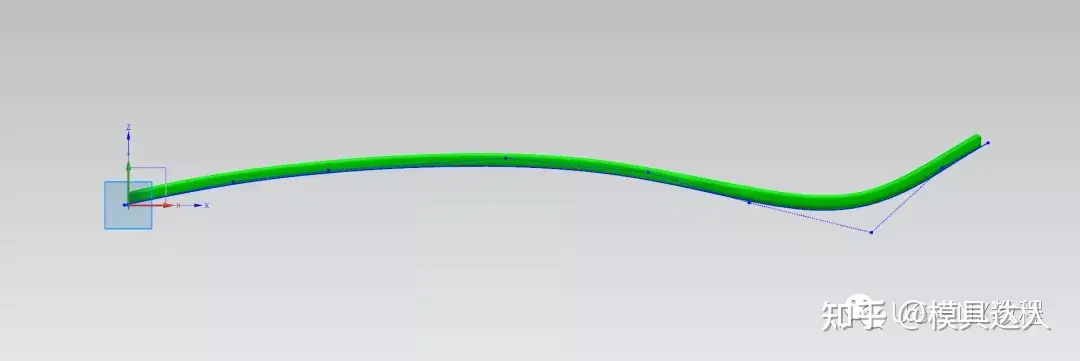

2.在侧面继续新建草图并绘制艺术样条

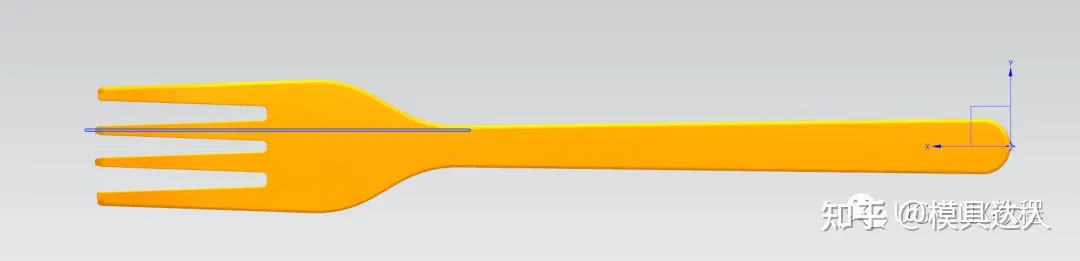

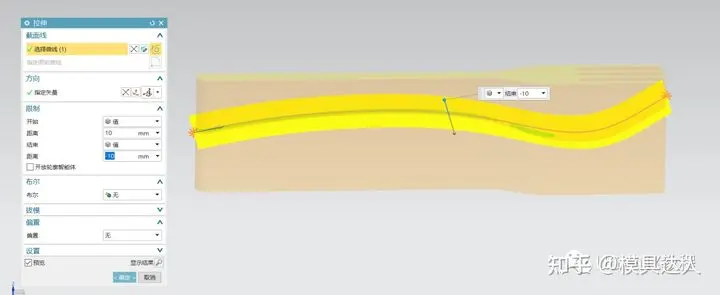

3.拉伸草图1

4.倒圆角后镜像求和

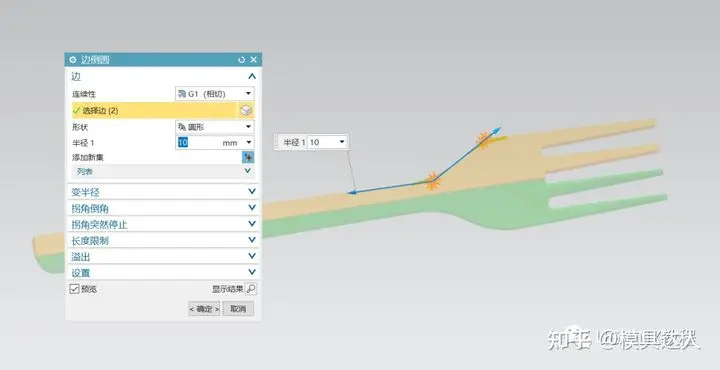

5.勺子柄倒全圆角

6.拉伸之前的草图2

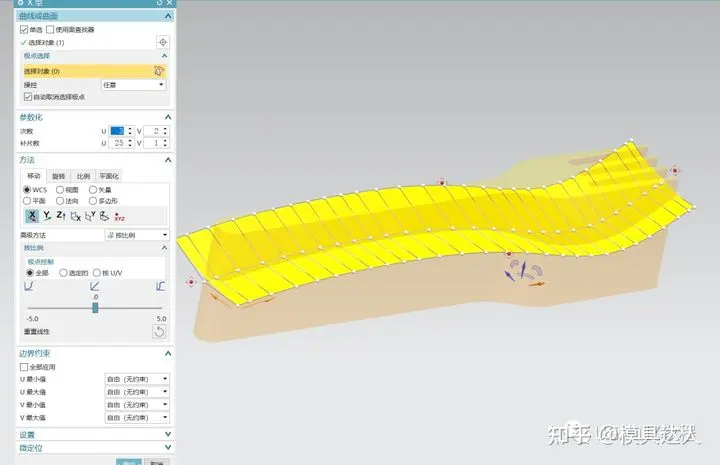

7.利用x形命令来调整平面弧度

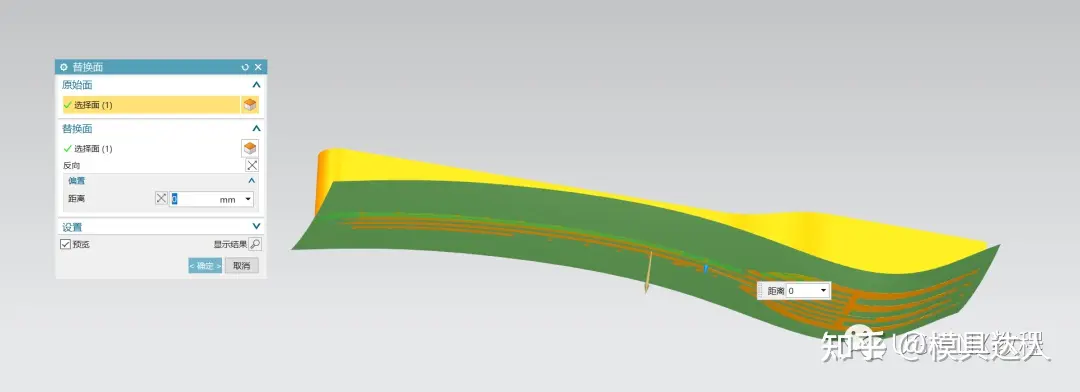

8.下方用替换面修剪

上方用抽壳移除面

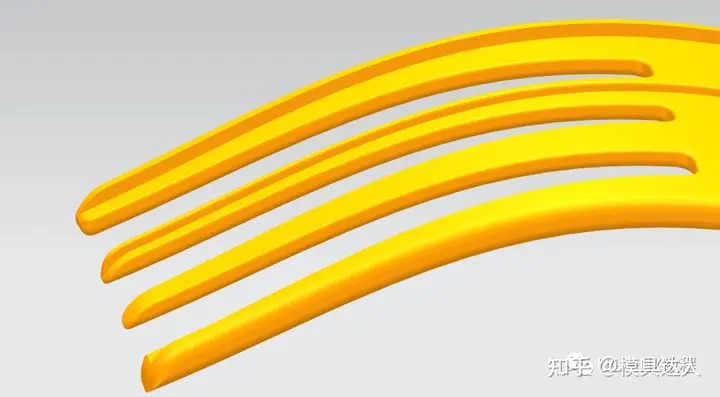

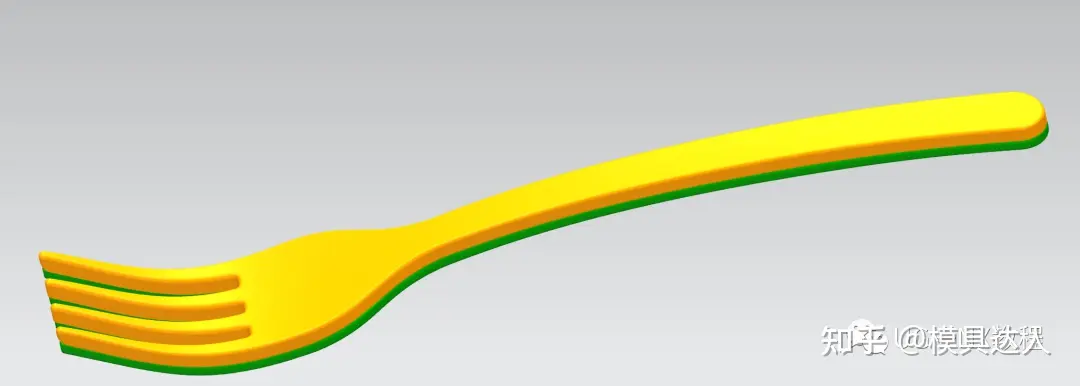

9.最后倒圆角处理得和逆向文件一样就好了

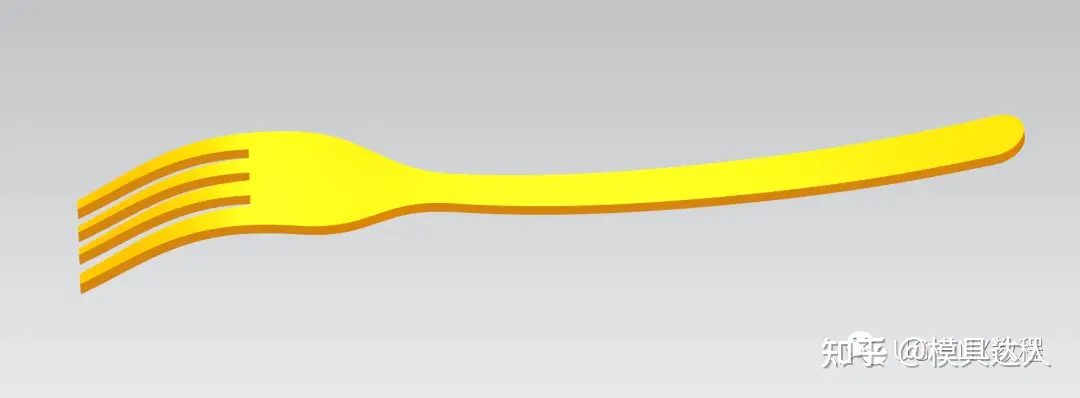

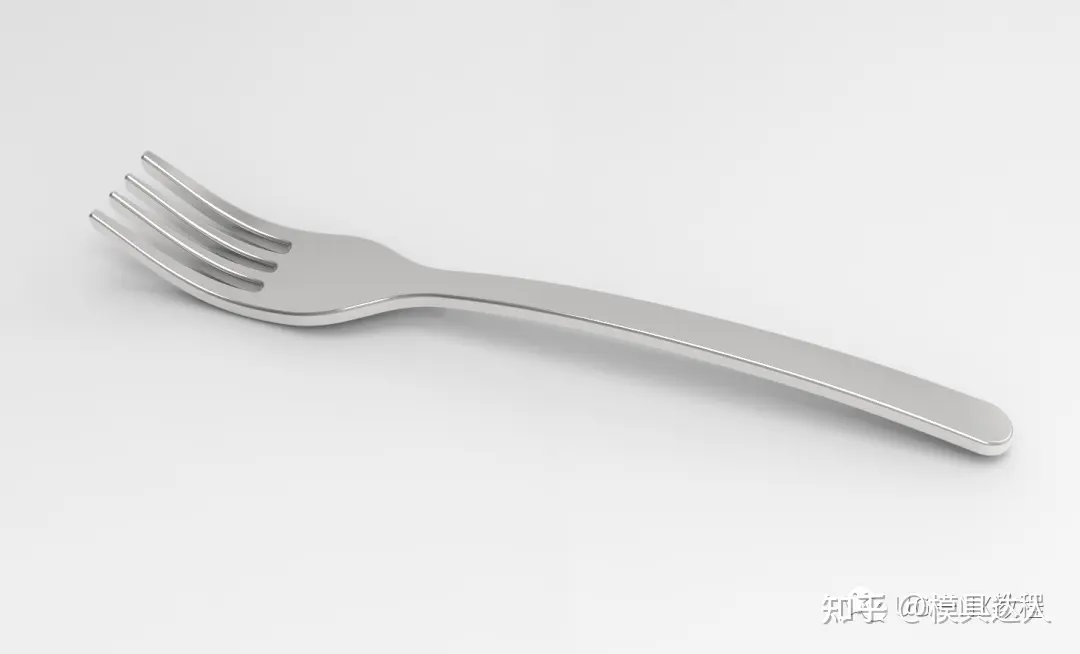

这么一个不锈钢叉子就完成啦，如果要做塑料叉子，那就还需要加几个加强筋！那么如何处理呢？来看看方法吧！

具体步骤是：首先我们回到倒角前的步骤

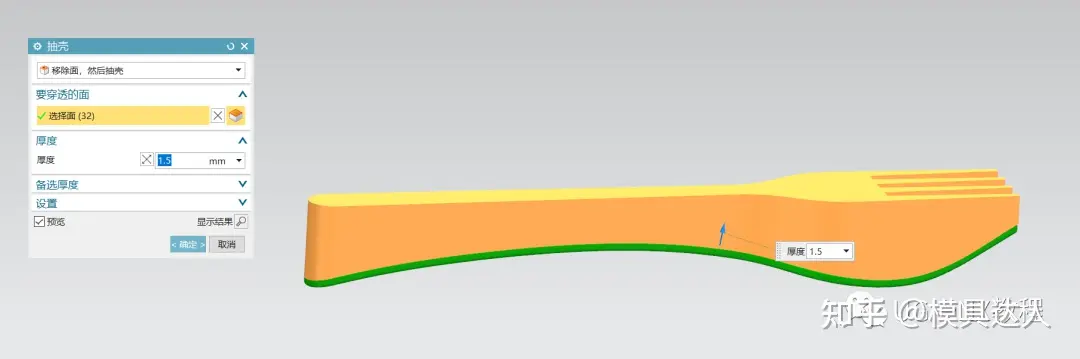

对它进行抽壳

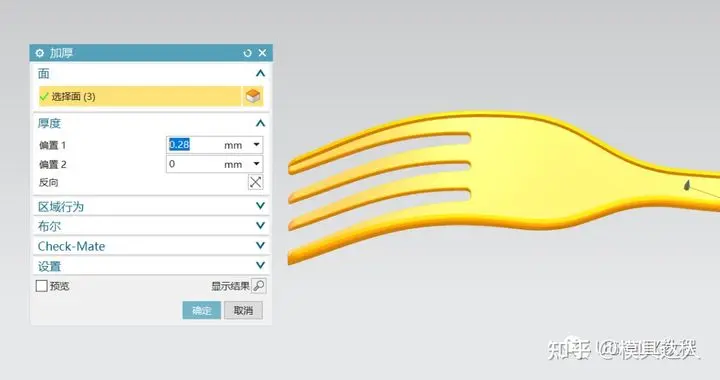

然后进行一系列倒圆角后，进行加厚

在XY平面绘制长方形草图并进行拉伸

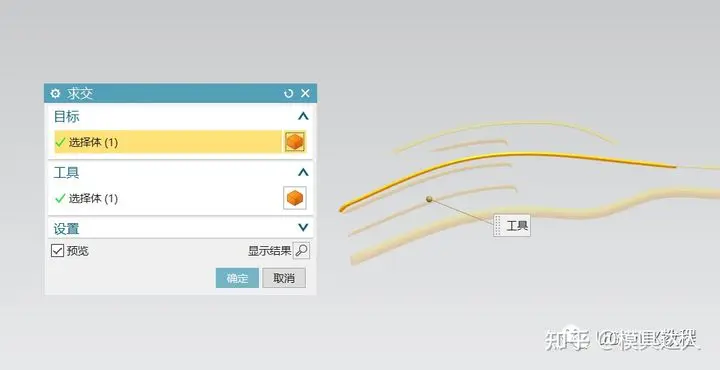

将拉伸体与加厚的面求交

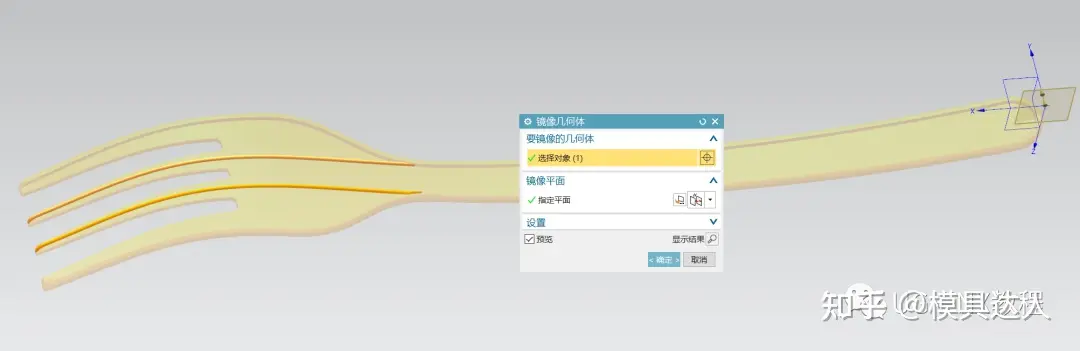

倒圆角后以XZ平面进行镜像

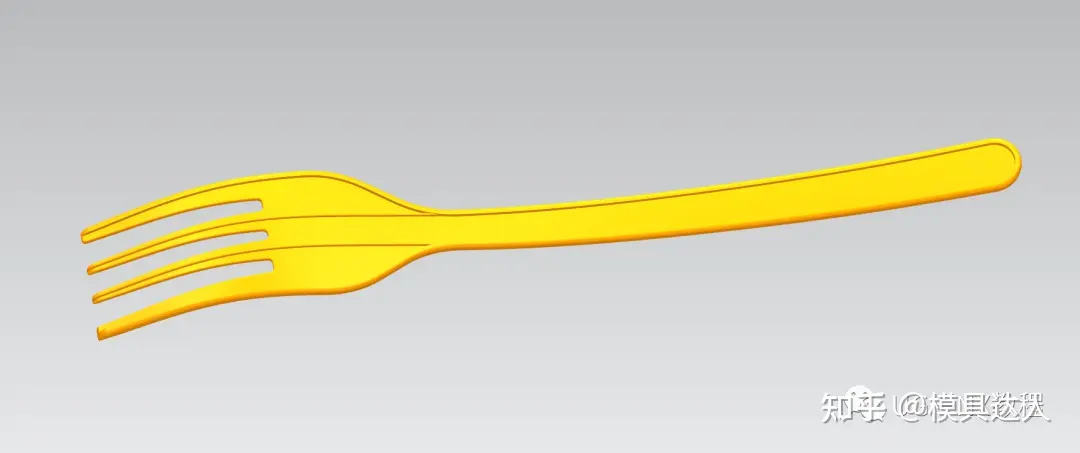

完成

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
