UG/NX实战教程：建模一只鸟的详细步骤

今天我们就来绘制一个鸟的三维模型，这种鸟的模型要如何创建，做好曲面是关键，曲面的建模步骤你还记得吗？来看下建模过程吧：

建模过程：

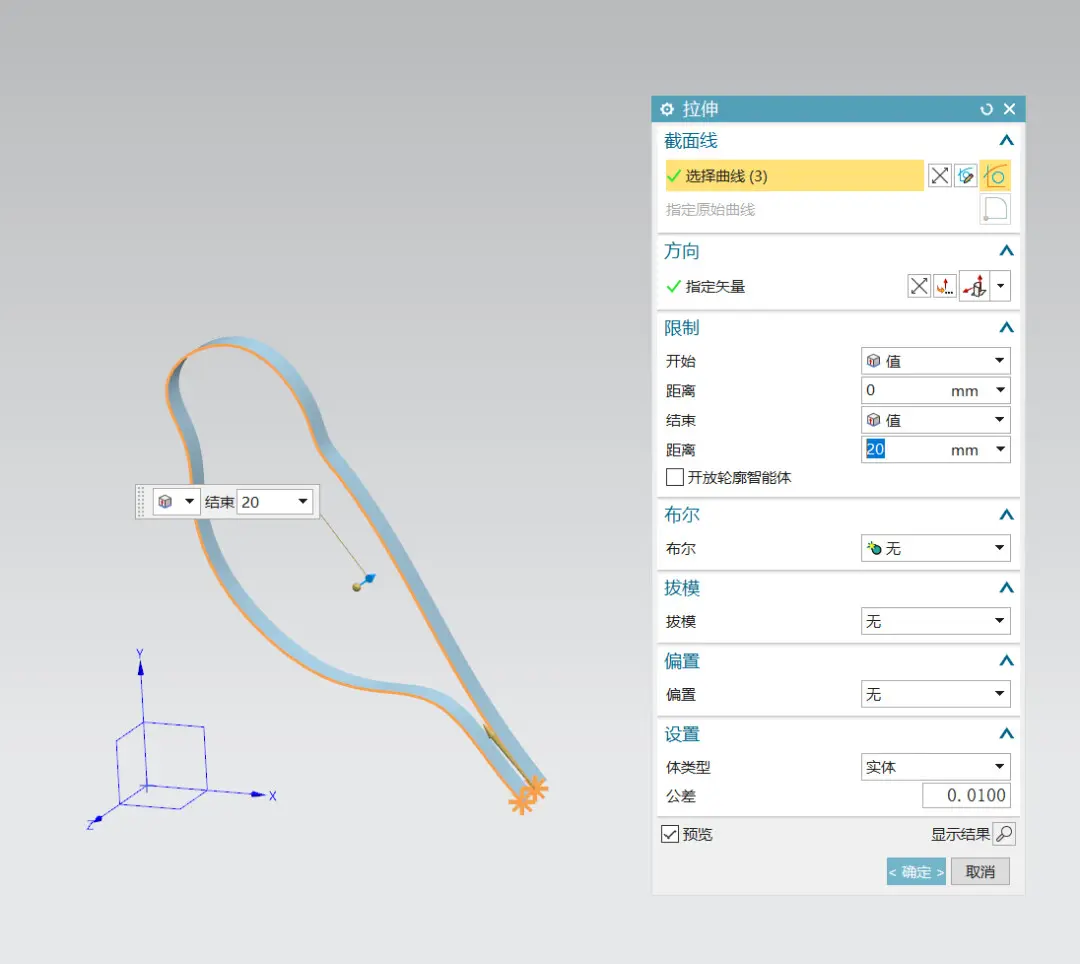

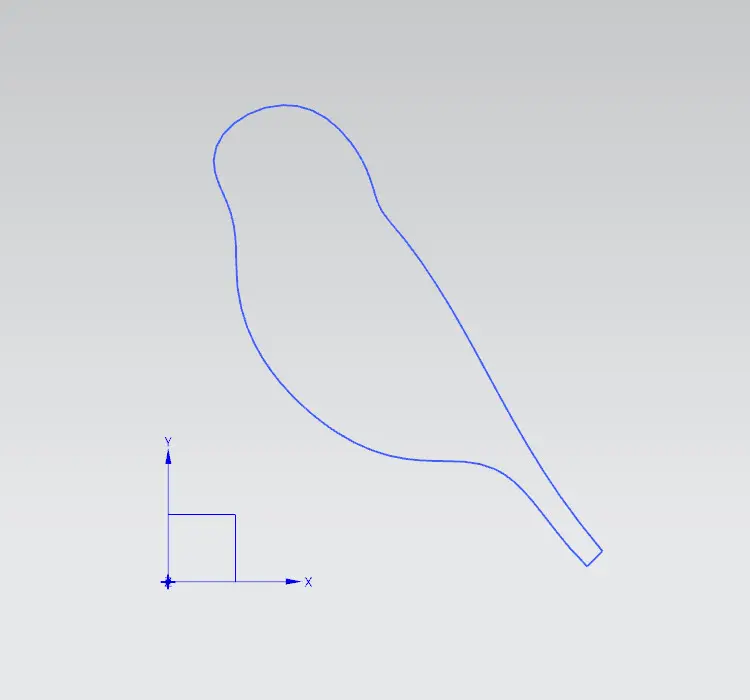

  1.首先绘制鸟的身体轮廓草图，然后拉伸片体

  2.继续绘制草图，主要是嘴和鸟的身体曲面控制轮廓线，且同样拉伸片体

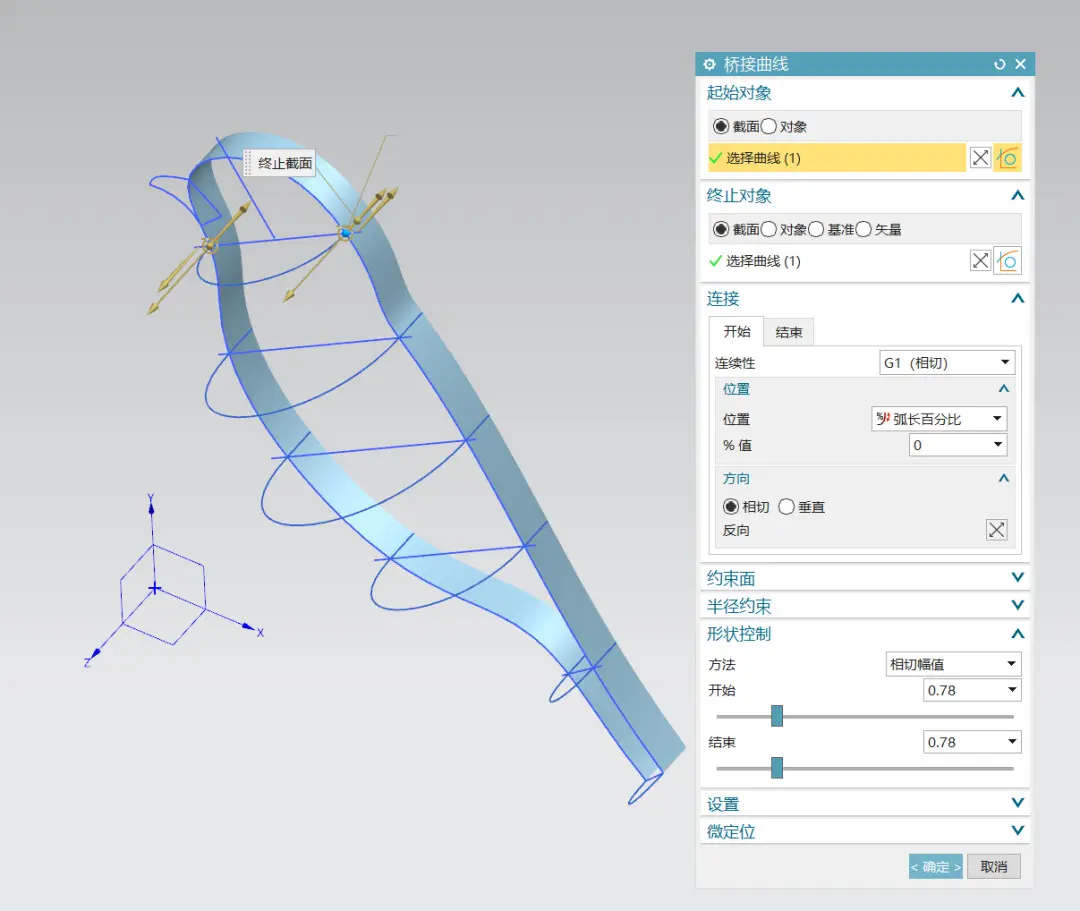

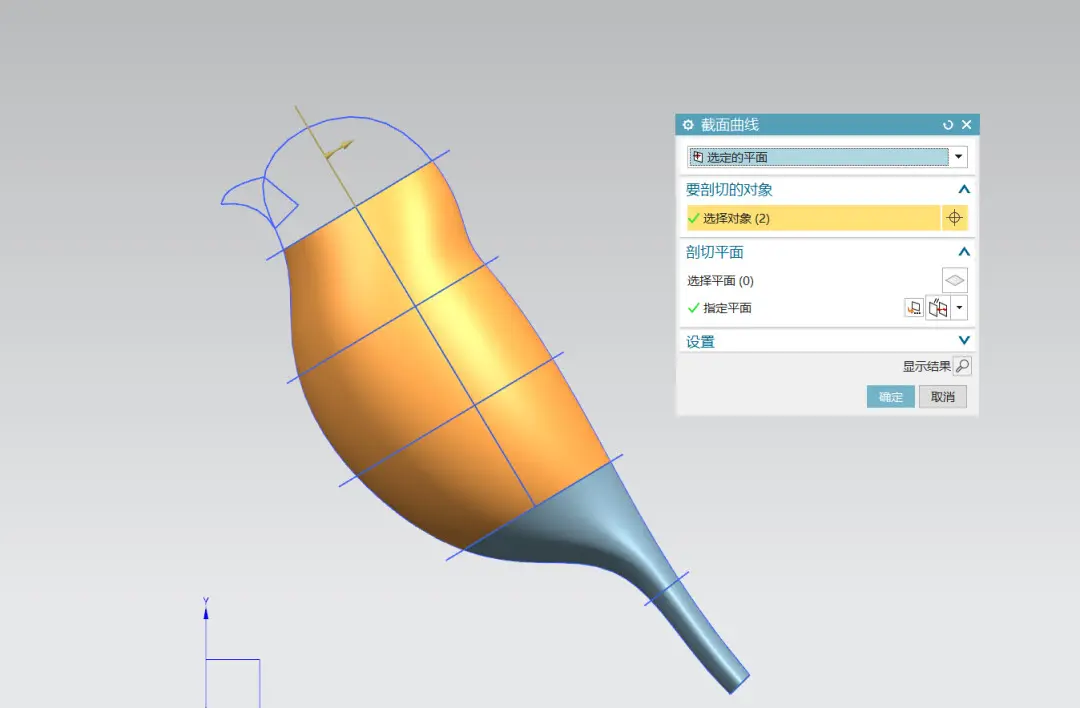

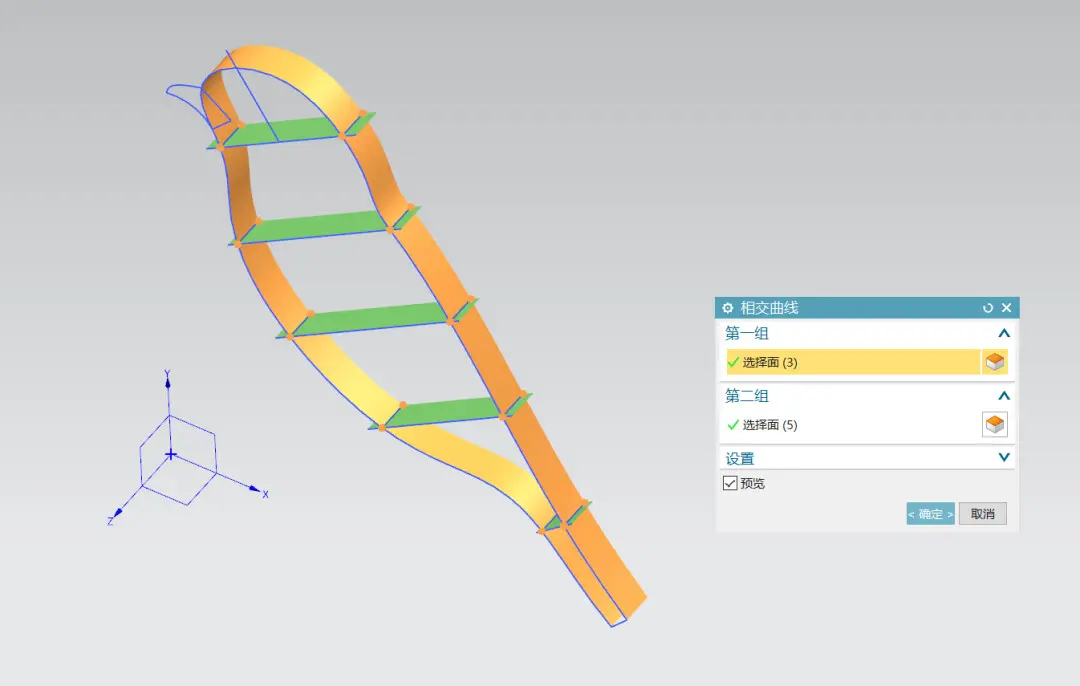

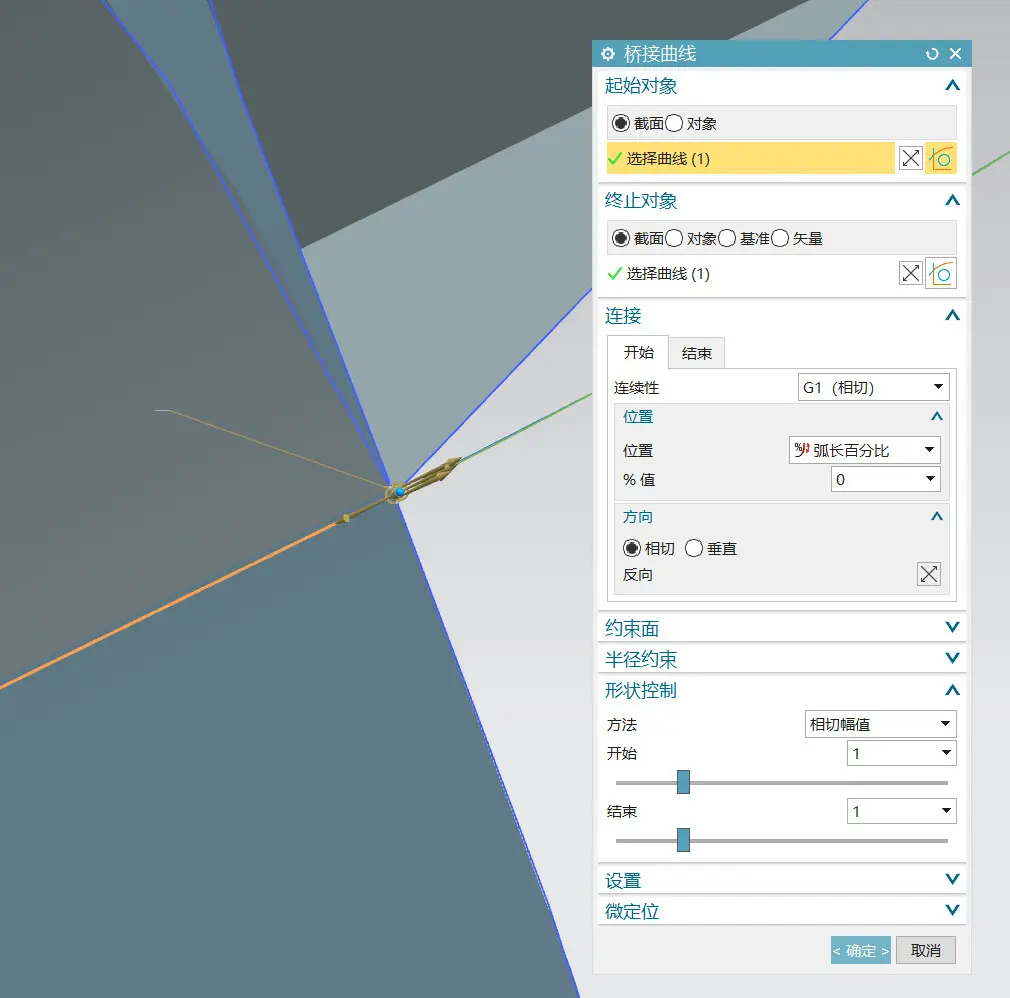

  3.利用两个片体找到相交线，然后做桥接线

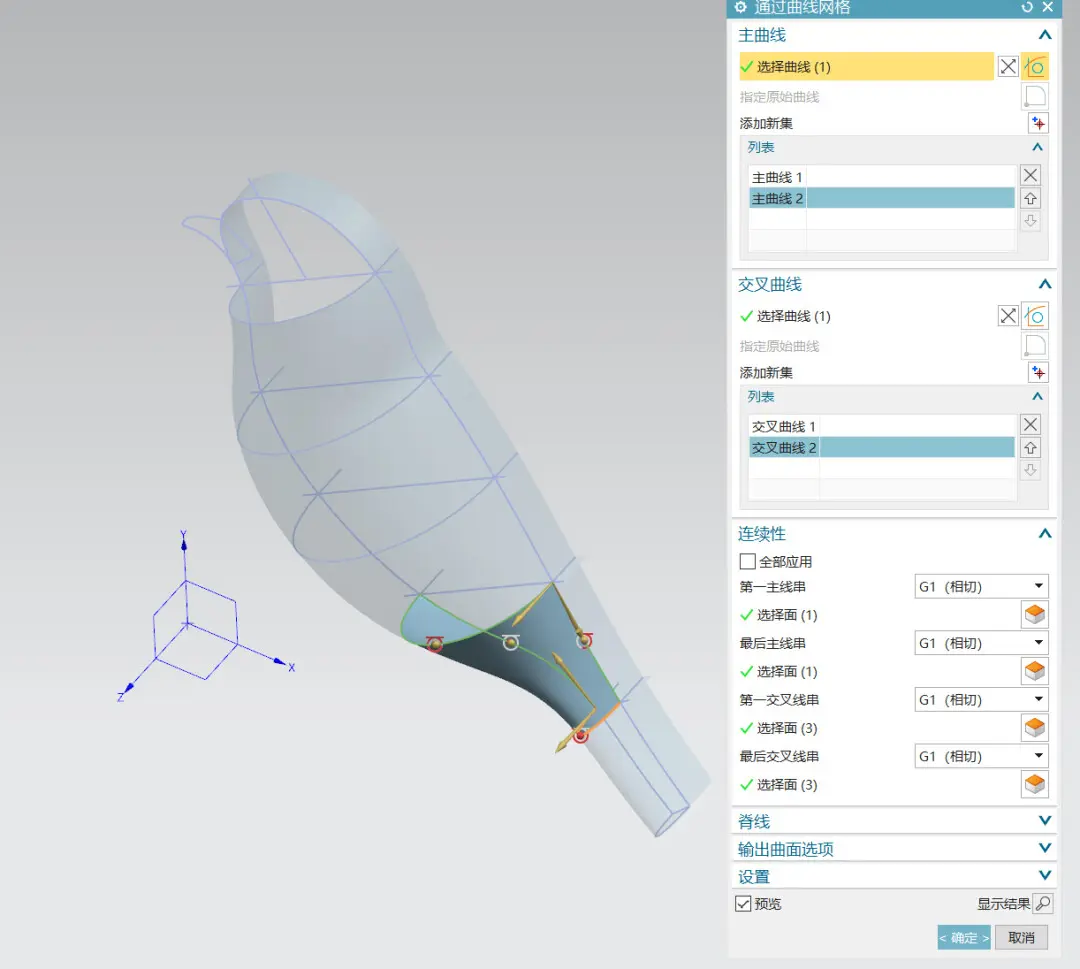

  4.利用这些线能做曲线网格面

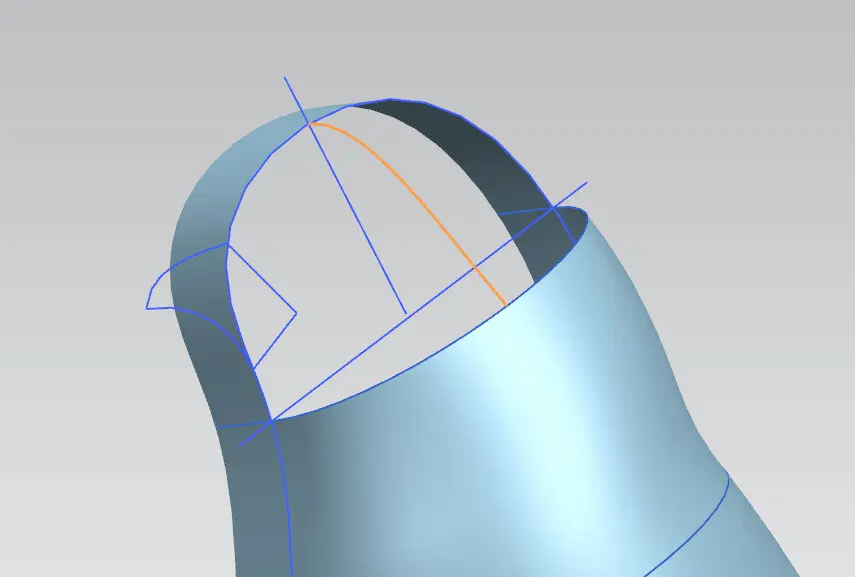

  5.身体面与头部草图找到相交线，然后做好桥接

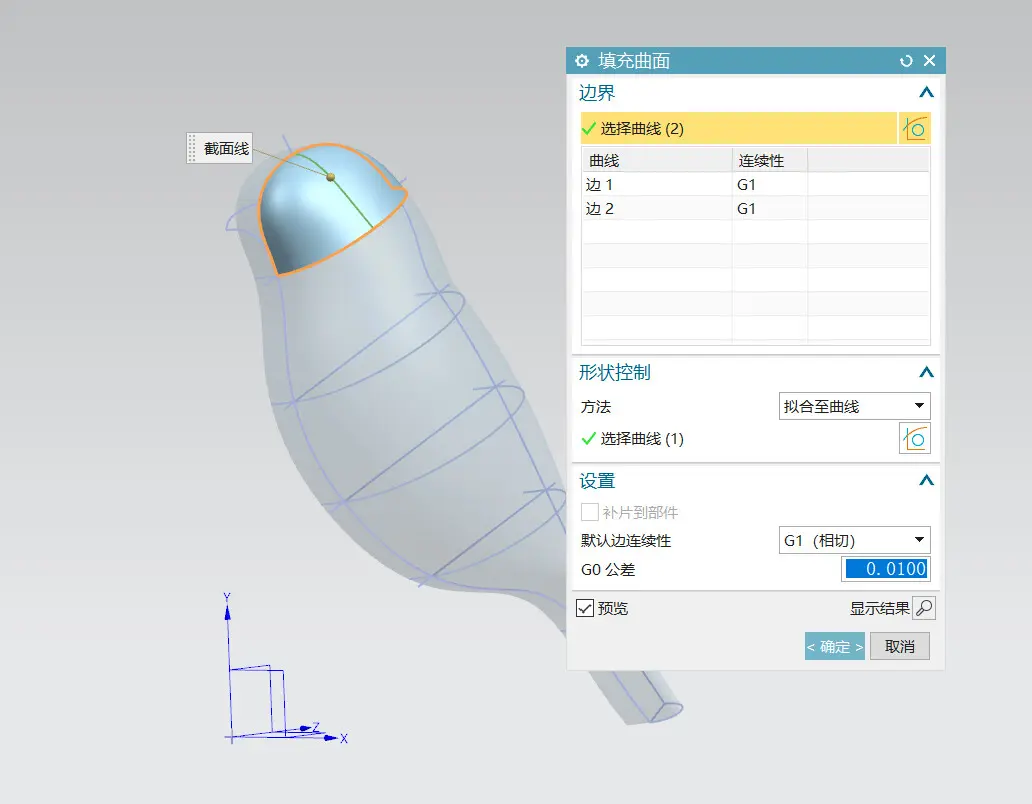

  6.这样就能做填充曲面了

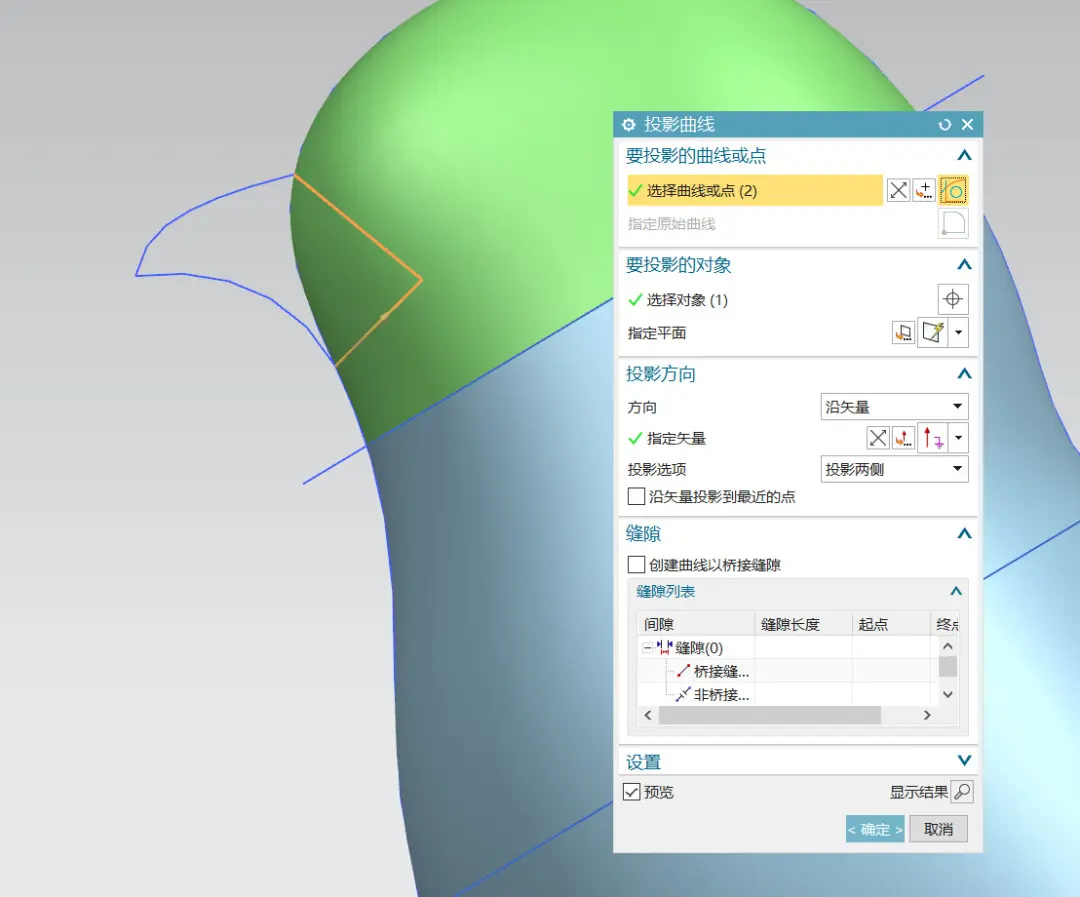

  7.投影鸟嘴的线到头上

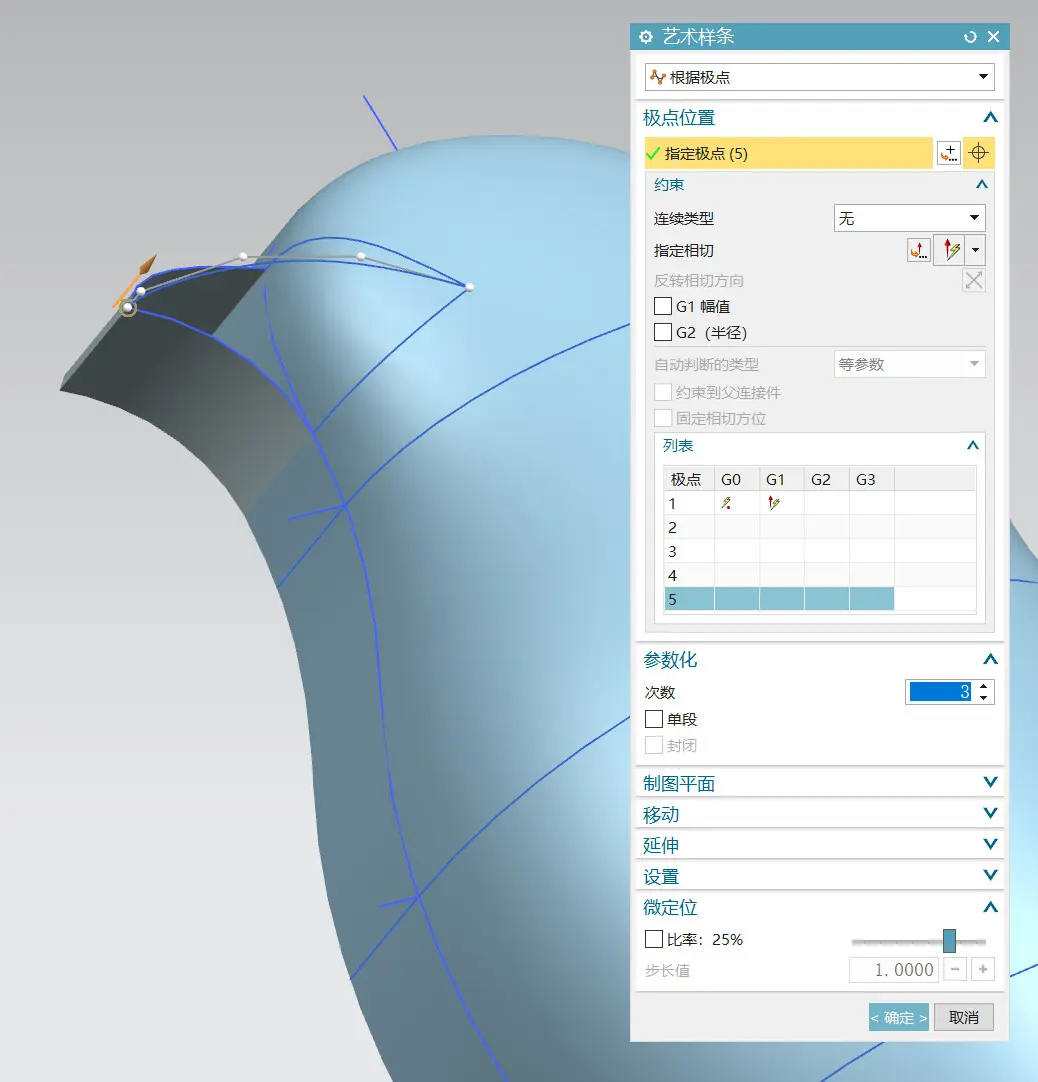

  8.做艺术样条线连接，有链接不到的地方做桥解线

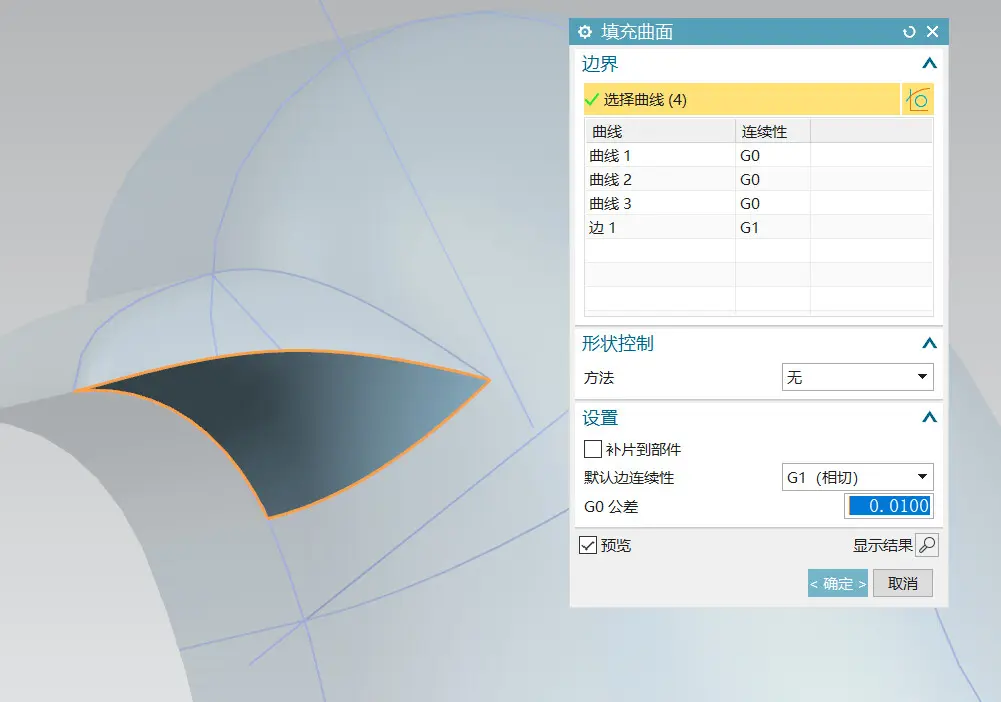

  9.给鸟嘴做两个填充曲面

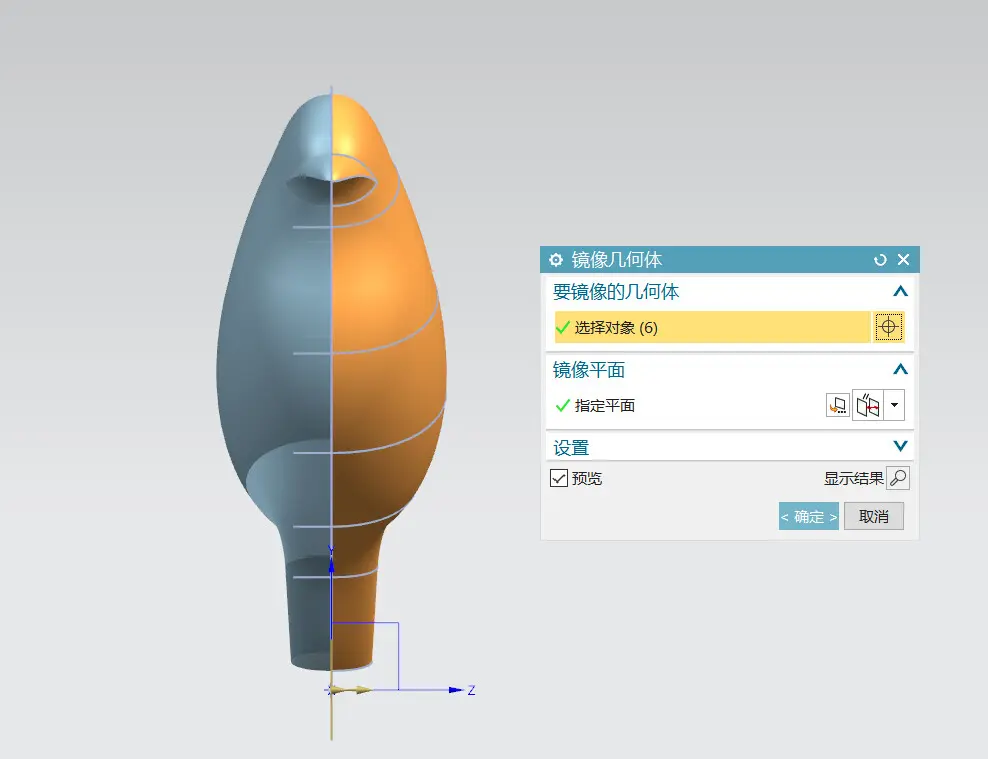

  10.将鸟镜像到另一侧去

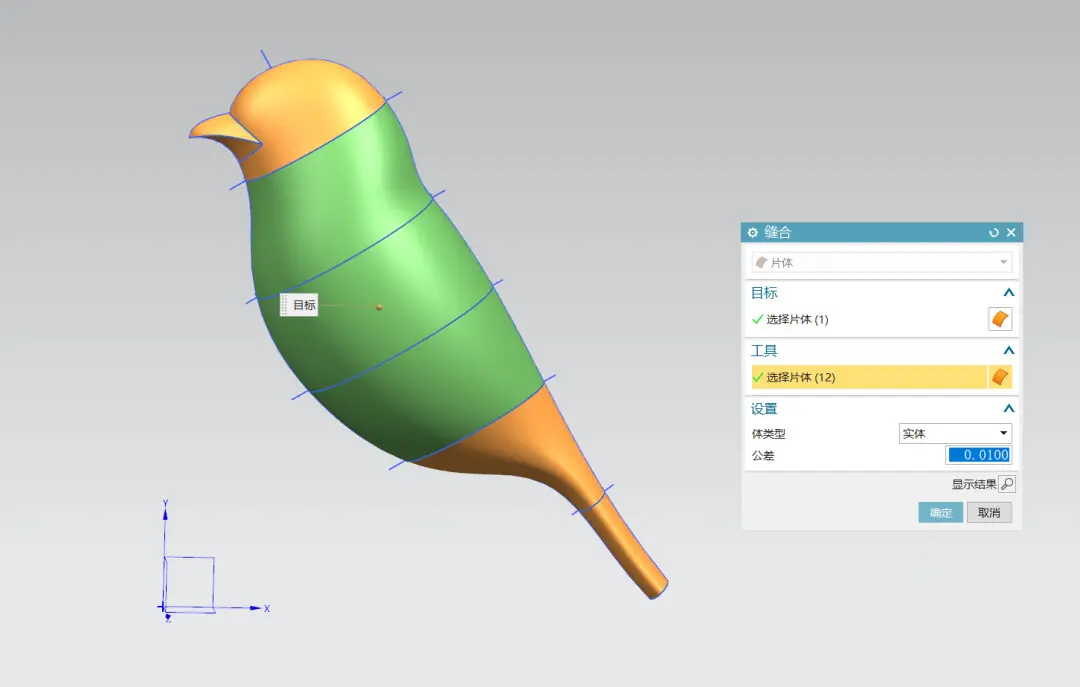

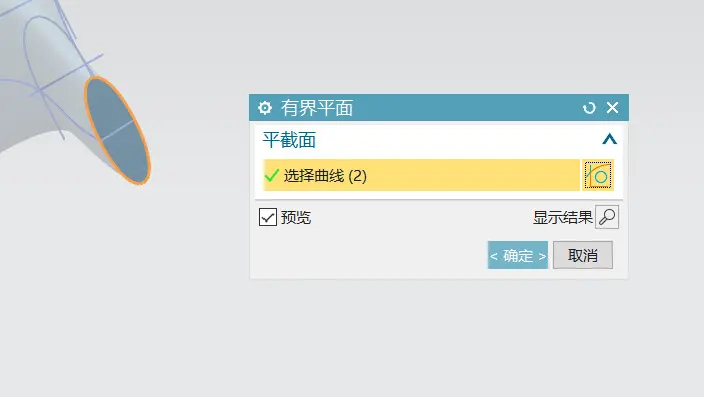

  11.尾巴处用有界平面填好，然后就能缝合成实体了。

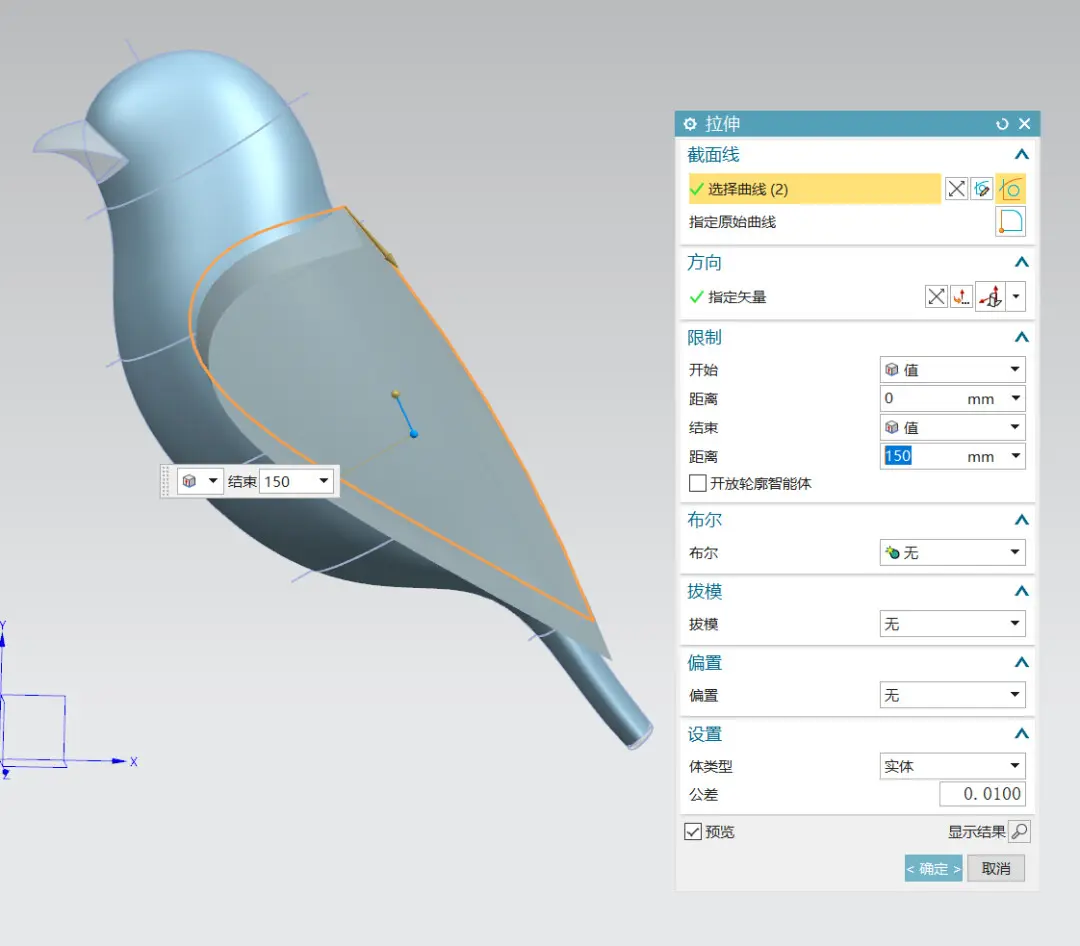

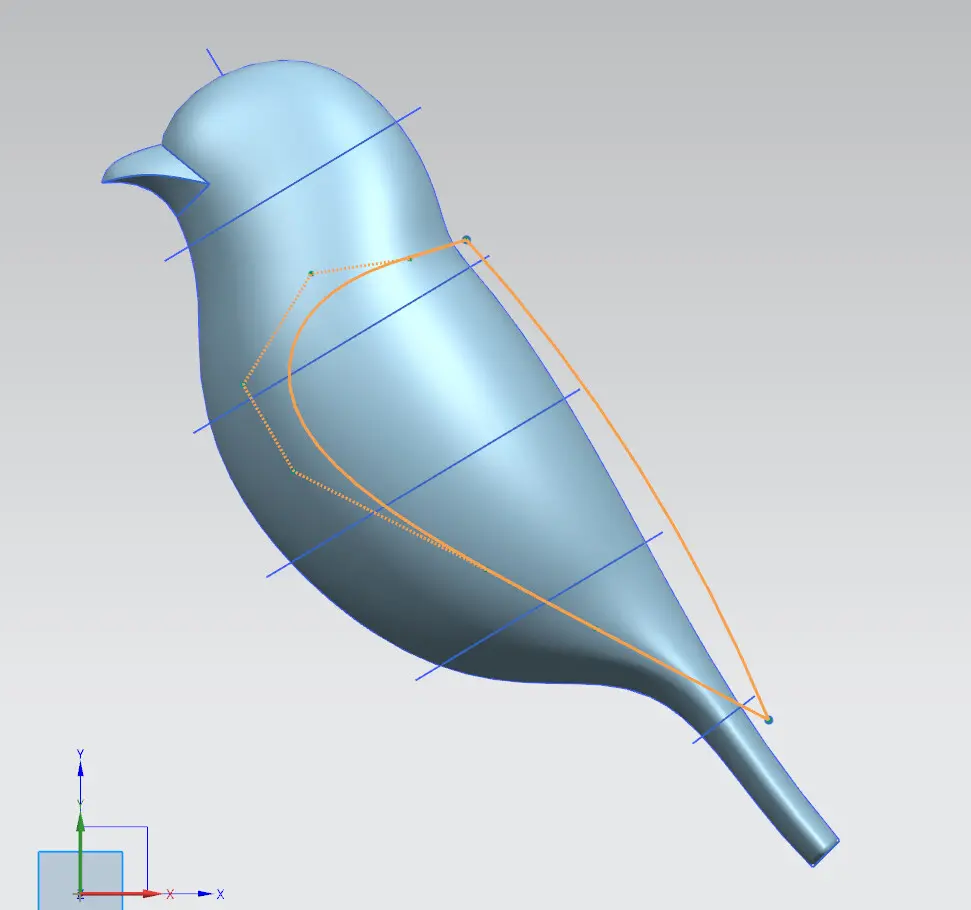

  12.继续绘制翅膀的草图，然后拉伸

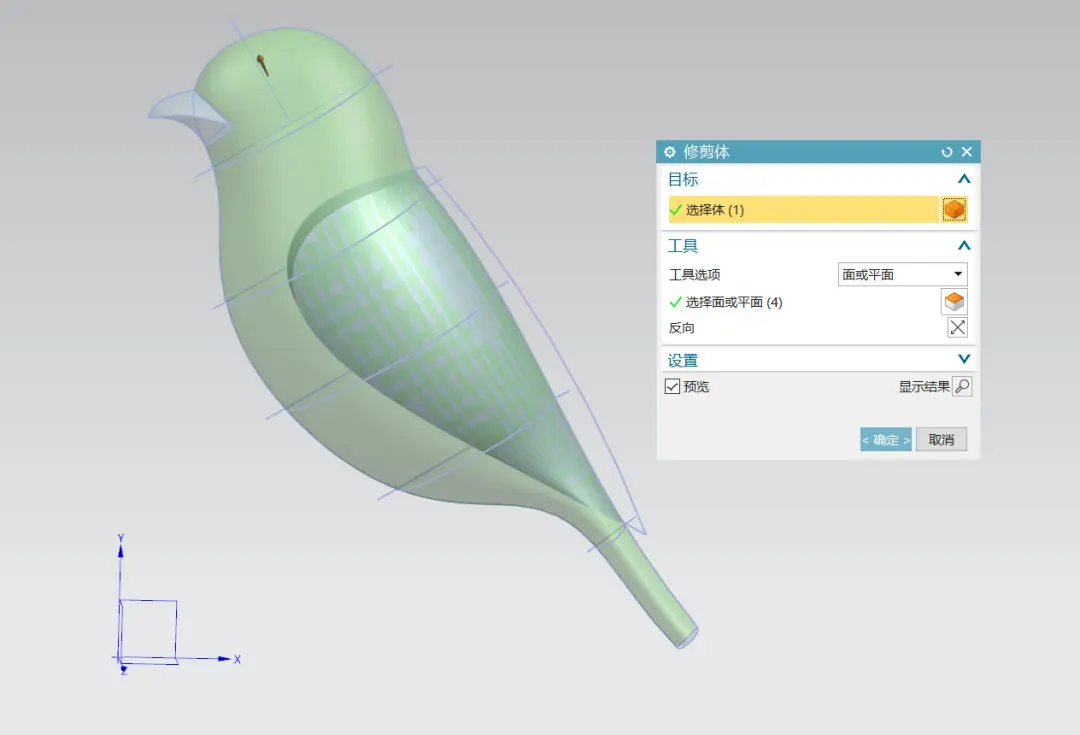

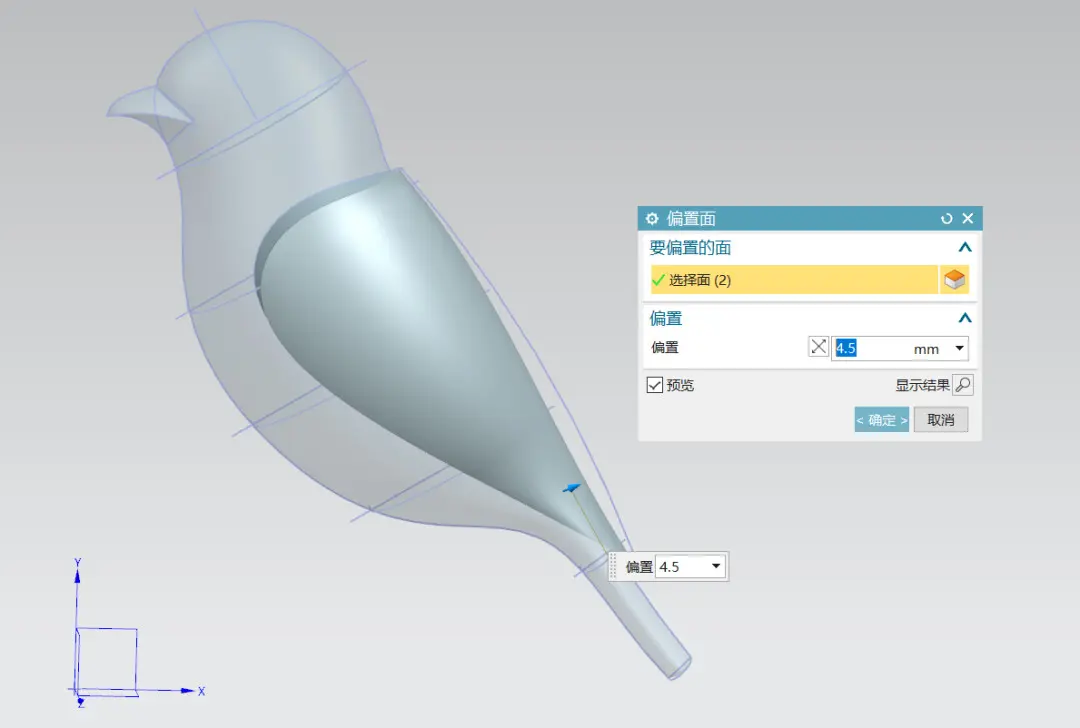

  13.修剪体修剪，然后偏置出来

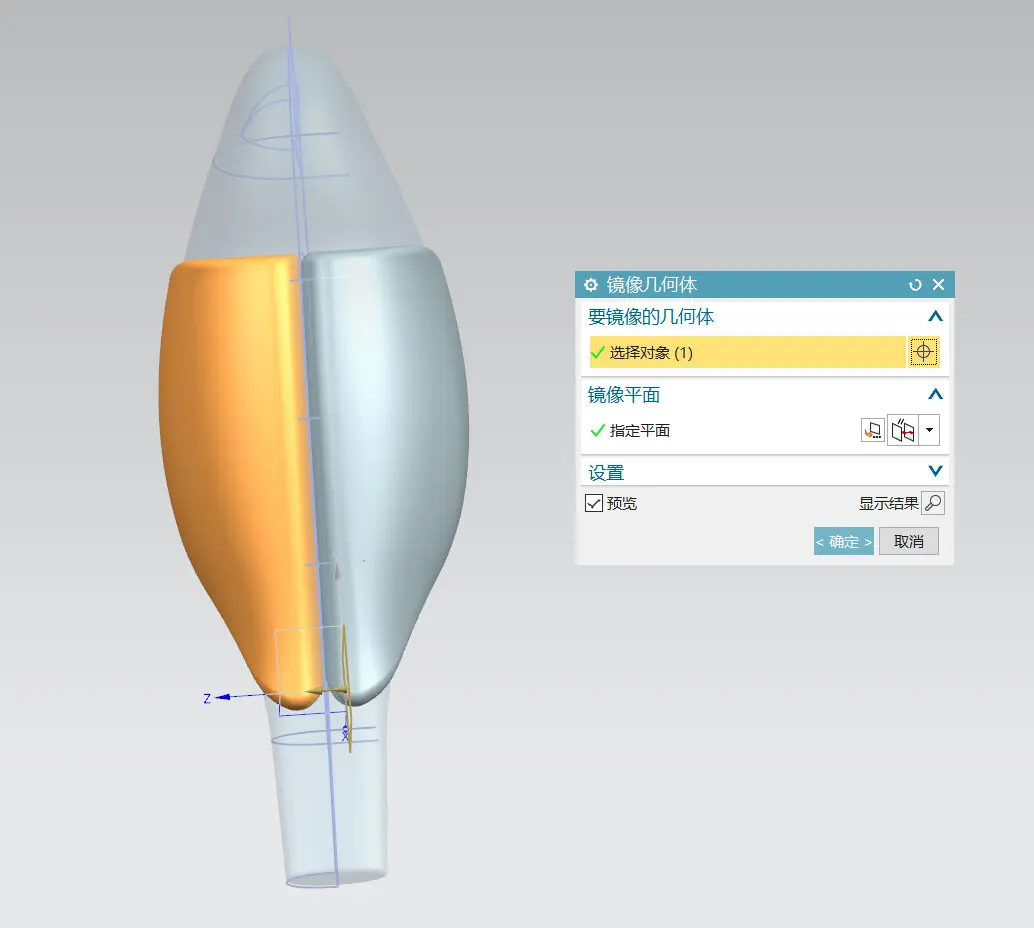

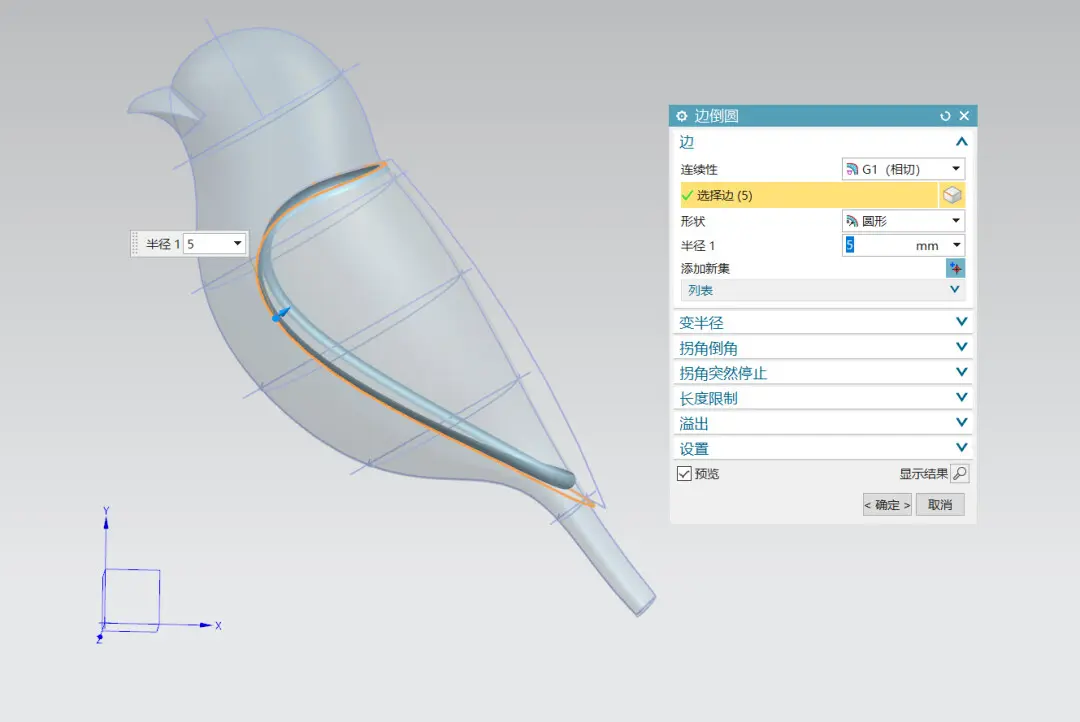

  14，倒圆角美观处理后镜像到另一侧

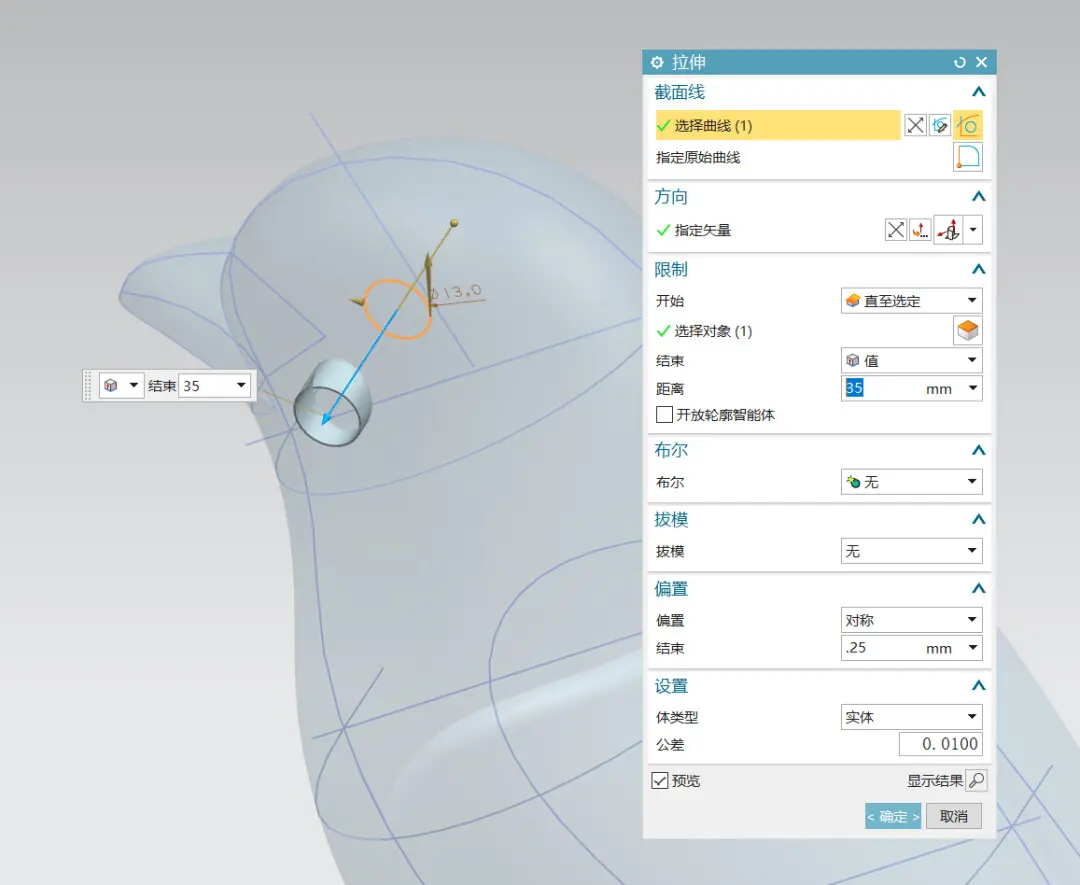

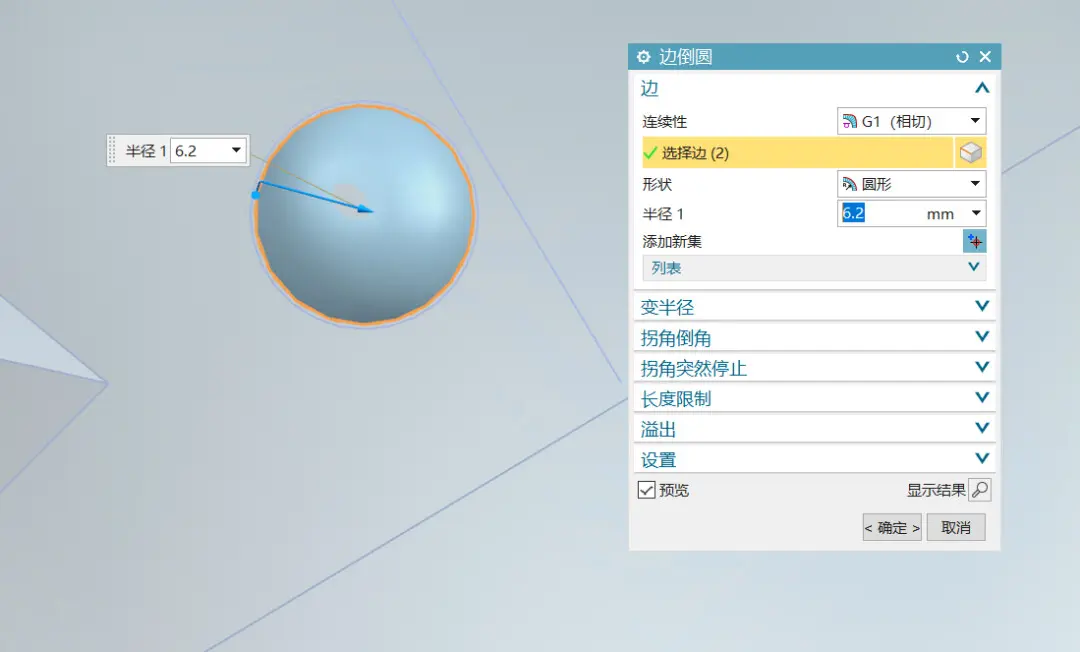

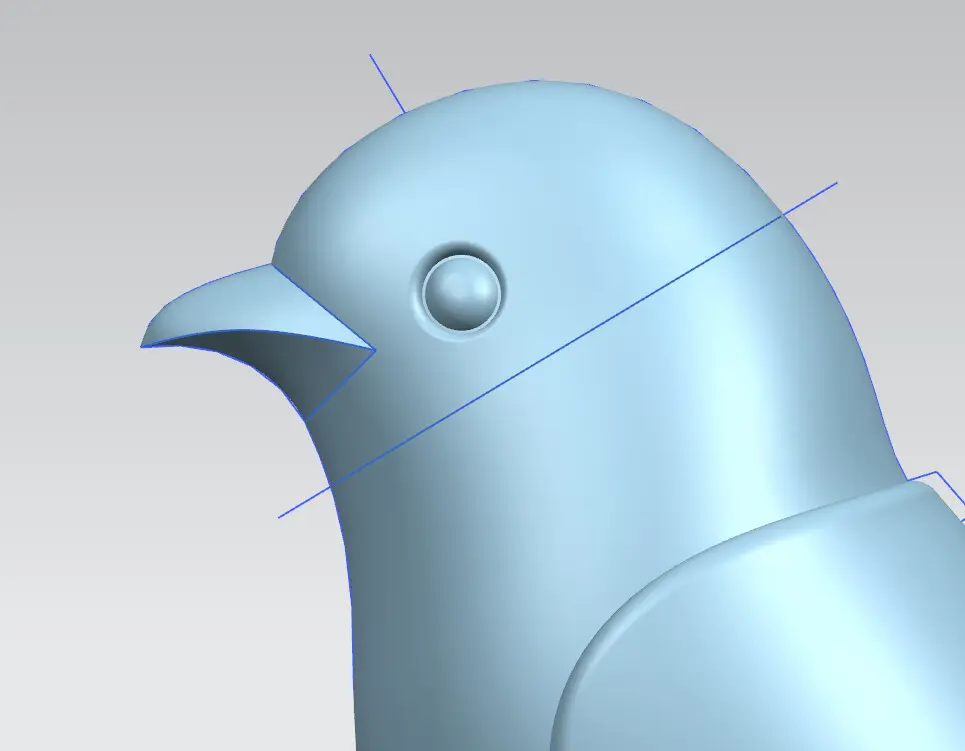

  15.鸟的眼睛部分拉伸并减去，然后倒圆角即可

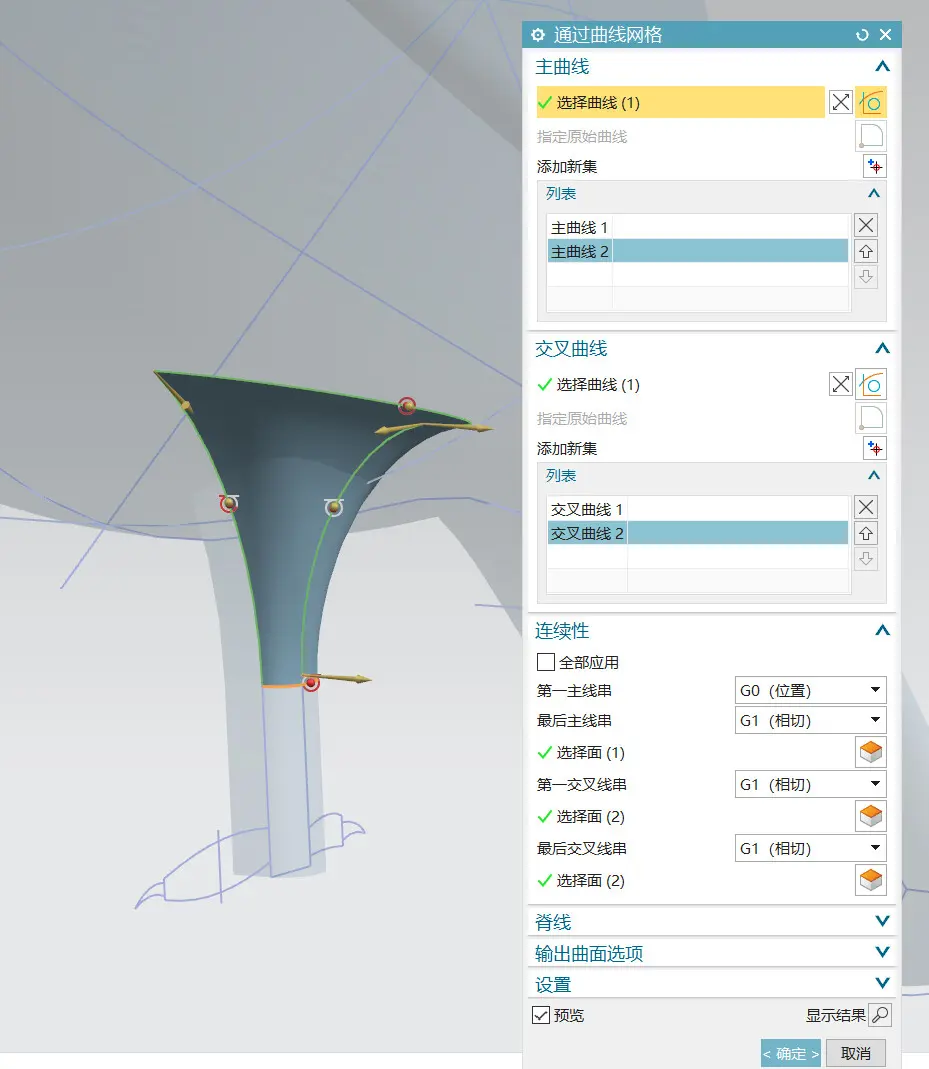

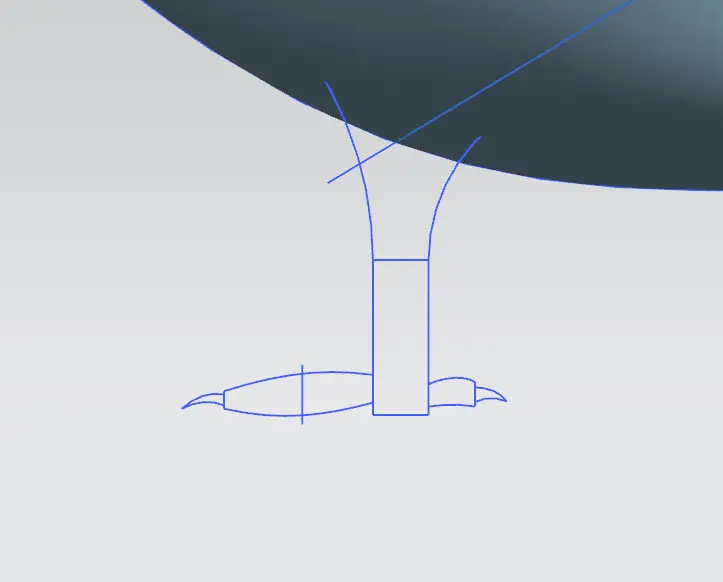

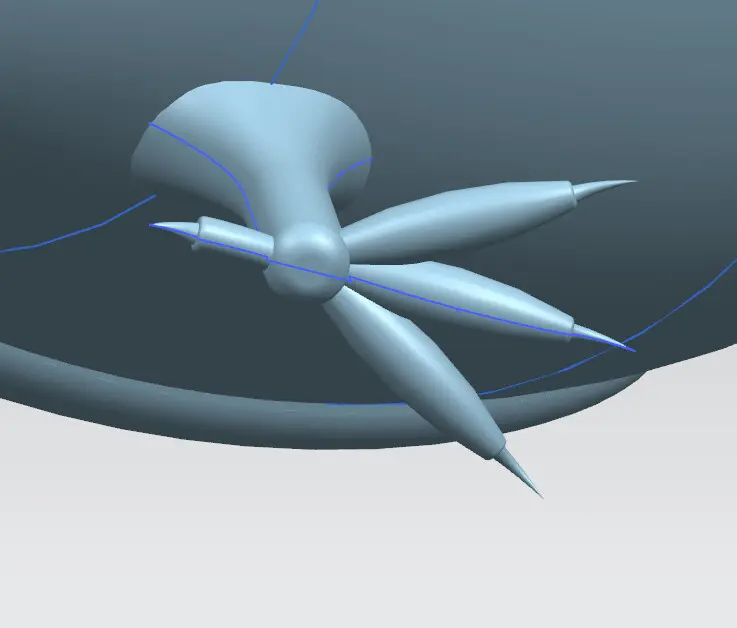

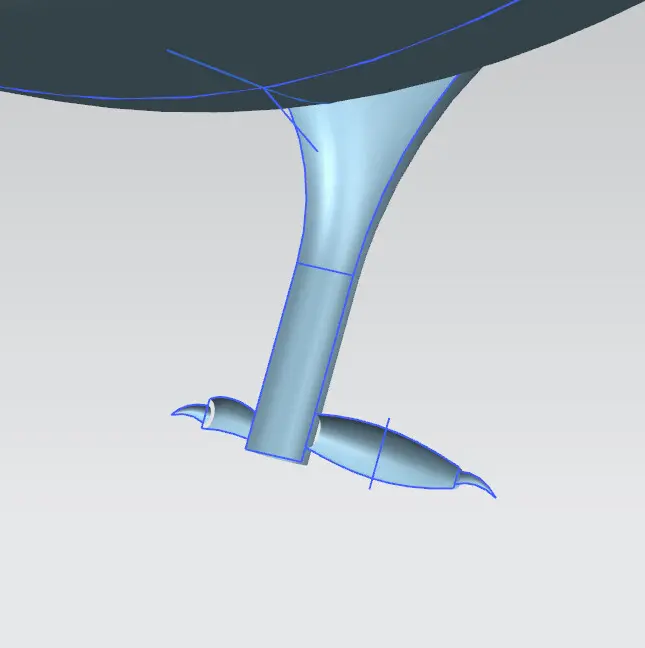

  16，鸟爪绘制草图，然后同样做网格面

  17.然后还是做有界平面，缝合成实体，阵列成三个然后整体镜像

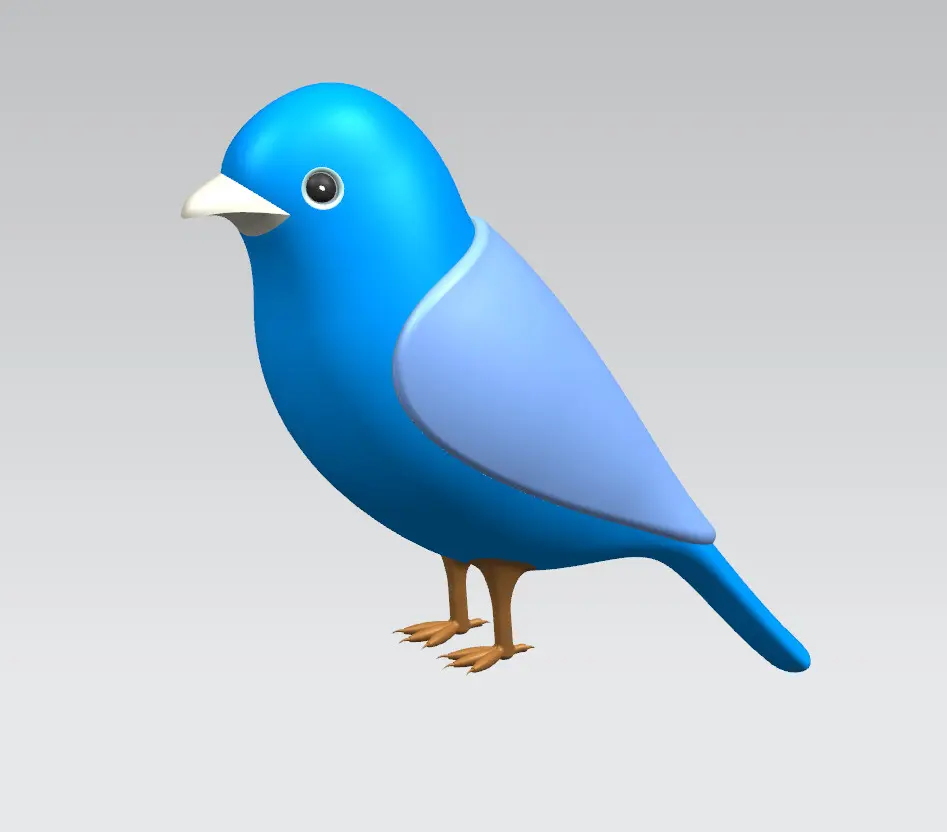

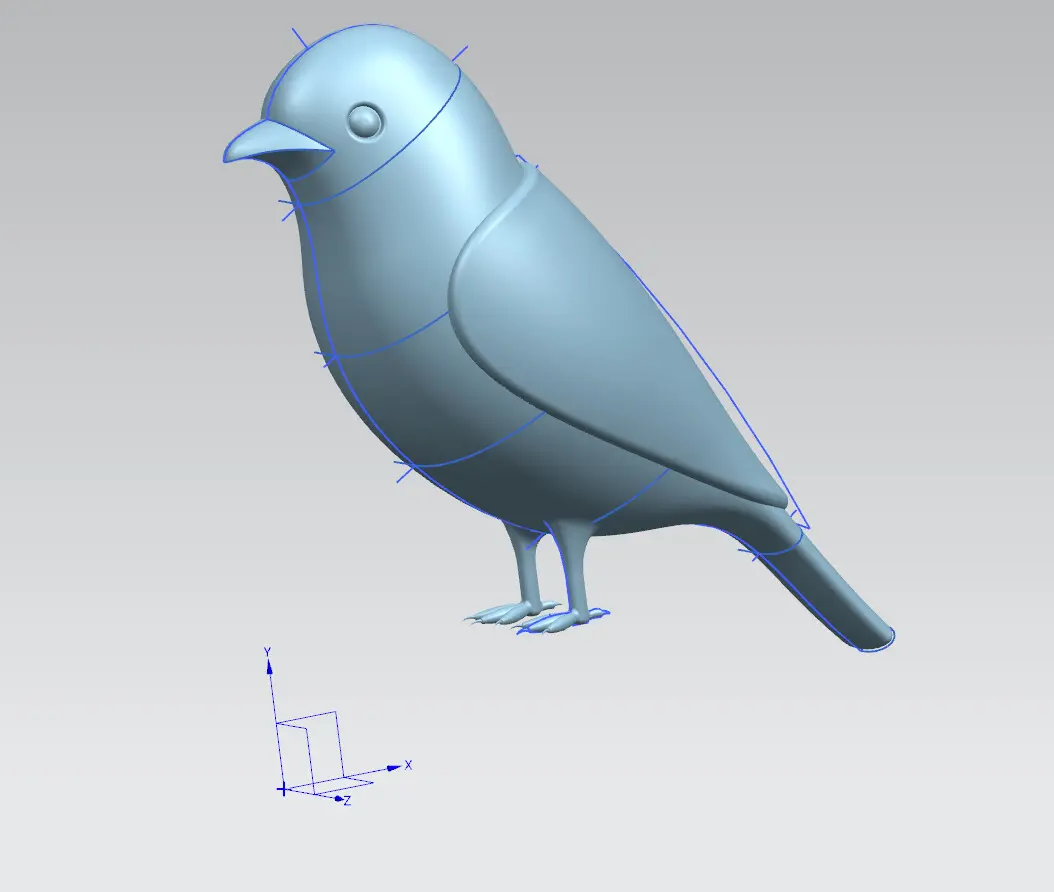

  18.完成，你学会了吗？
