MATLAB绘图基础：常用代码与技巧（一）

• 颜色和线型在matlab中，图片的颜色和线型均可自己设置，常用的如图1-2所示。

图1、常用颜色及其代码

图2、常用线型及其代码

例1：

x1=1:100;

y1=cos(x1/10);

x2=1:100;

y2=sin(x1/10);

plot(x1,y1,'r--',x2,y2,'b-.');

图3、例1运行结果

• 线宽

代码：’linewidth’

例2

x1=1:100;

y1=cos(x1/10);

x2=1:100;

y2=sin(x1/10);

plot(x1,y1,'r--')

hold on

plot(x2,y2,'b-.','linewidth',3)  %在matlab中默认宽度为1，此处选择3

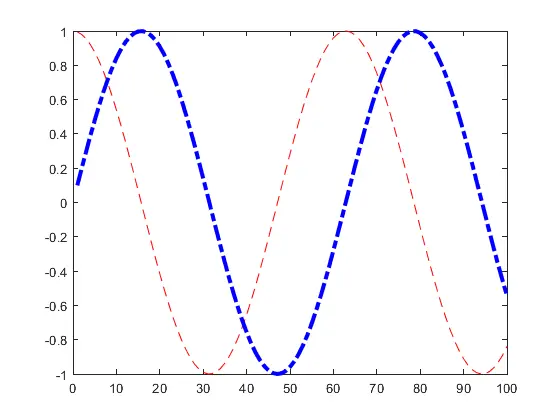

图4、例2运行结果

• 坐标轴范围、刻度

代码：

坐标轴范围：‘xlim’、‘ylim’等

坐标轴刻度：'YTick'、'XTick'等

例3

x1=1:100;

y1=cos(x1/10);

x2=1:100;

y2=sin(x1/10);

plot(x1,y1,'r--',x2,y2,'b-.','linewidth',3)

xlim([0 50])

ylim([-2 2])

set(gca,'YTick',-2:2);

set(gca,'XTick',0:10:50);

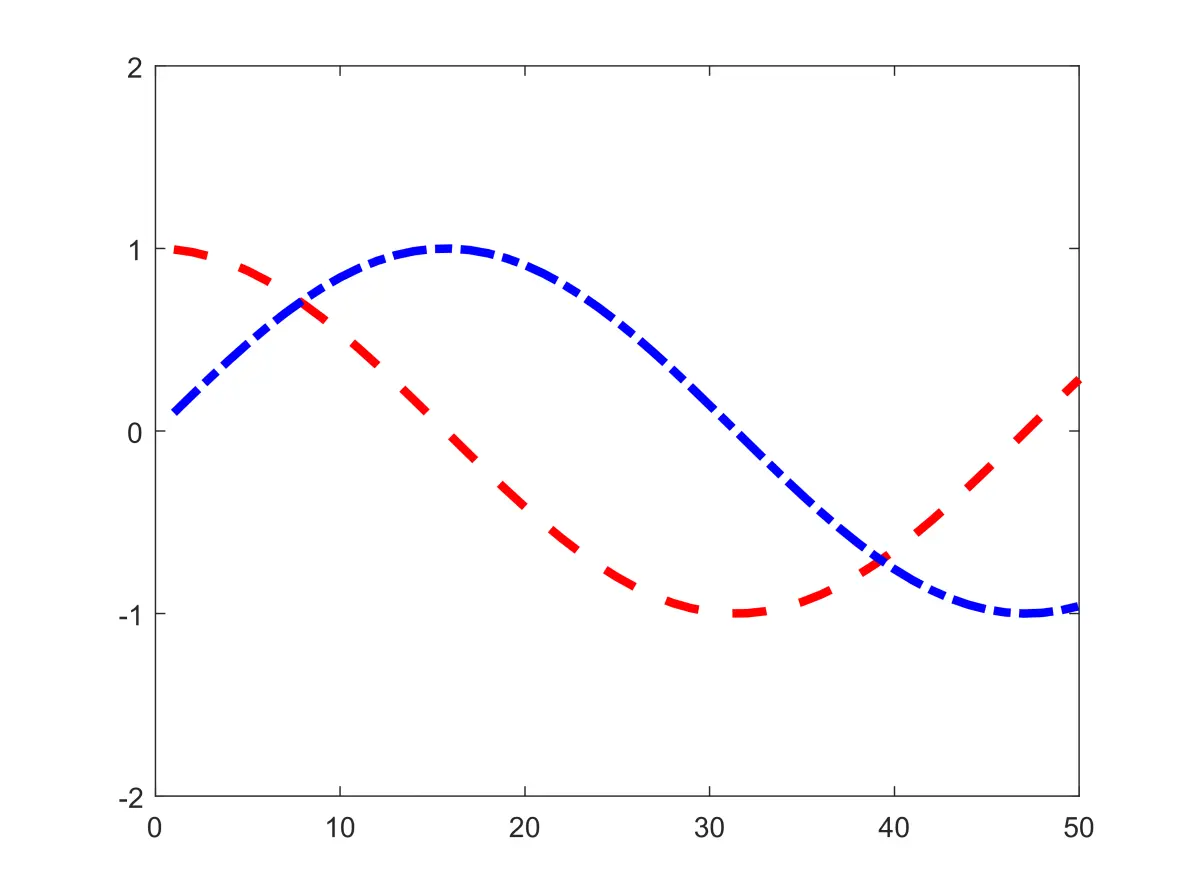

图5、例3运行结果
