用MATLAB制作素描风格视频：附完整源代码

这两天闲着没事，写几篇文章解解闷儿~

去年用MATLAB制作了一组blackpink的mv素描风格视频合集（av78304346），虽然播放量不多，但感觉挺有意思的，制作的时候也学到了很多东西、体会到了MATLAB这玩意儿真是牛掰，不仅能玩音乐，还能给视频加滤镜，最重要的是，看了爱豆的所有mv。。。

话不多说，感兴趣的朋友可以看一下这个“教程”吧。

首先是工具，我制作这组视频一共用了3个软件（按顺序）：AE、MATLAB、PR

制作流程很简单：

1.用AE逐帧导出视频所有图片

2.用MATLAB自动读图加滤镜

3.用PR逐帧生成视频、再合成视频

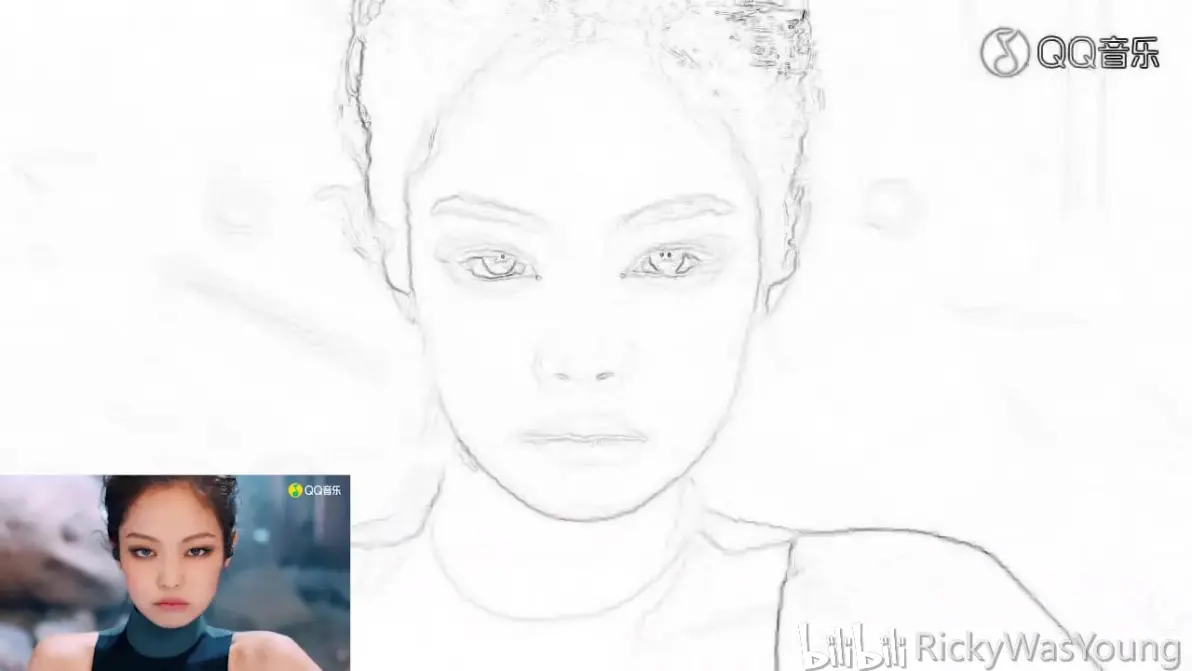

对比效果，如果是高清图片，效果更好（blackpink-Lisa）

下面详细讲一下整个过程：（主要讲用MATLAB加素描滤镜）

1.用AE逐帧导出视频所有图片

这个很简单，不会的可以自行百度（我就是百度一下后学会的。。。链接：https://jingyan.baidu.com/article/ff4116250ebdc112e4823731.html）

注意读出来的图片会很多，而且需要把图片按照序列名依次生成（如下面第一张图片所示），否则第三部用PR读图时图片顺序就是乱的。。。

2.用MATLAB自动读图加滤镜（代码在文末）

其实不会用MATLAB的同学也可以用PS或者手机自带的滤镜软件一张一张地给图片添加滤镜，每天一张，一个MV按照4000张算的话，可以做约11年。。。

这里使用MATLAB需要两个函数，第一个colorgrad.m函数是主函数需要用到的函数，第二个是主函数（我称之为shunxudutupian.m），需要注意的是，这两个函数都需要和步骤1得到的很多张图片要放到一个文件夹下面，而且该文件夹要在MATLAB的当前文件夹里打开。

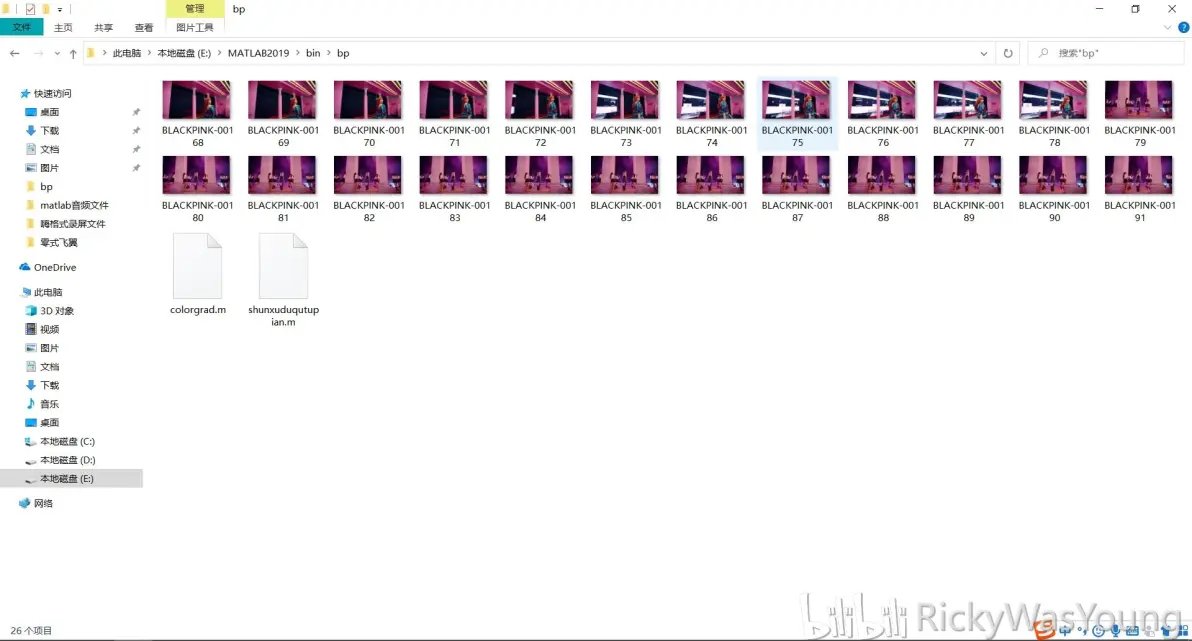

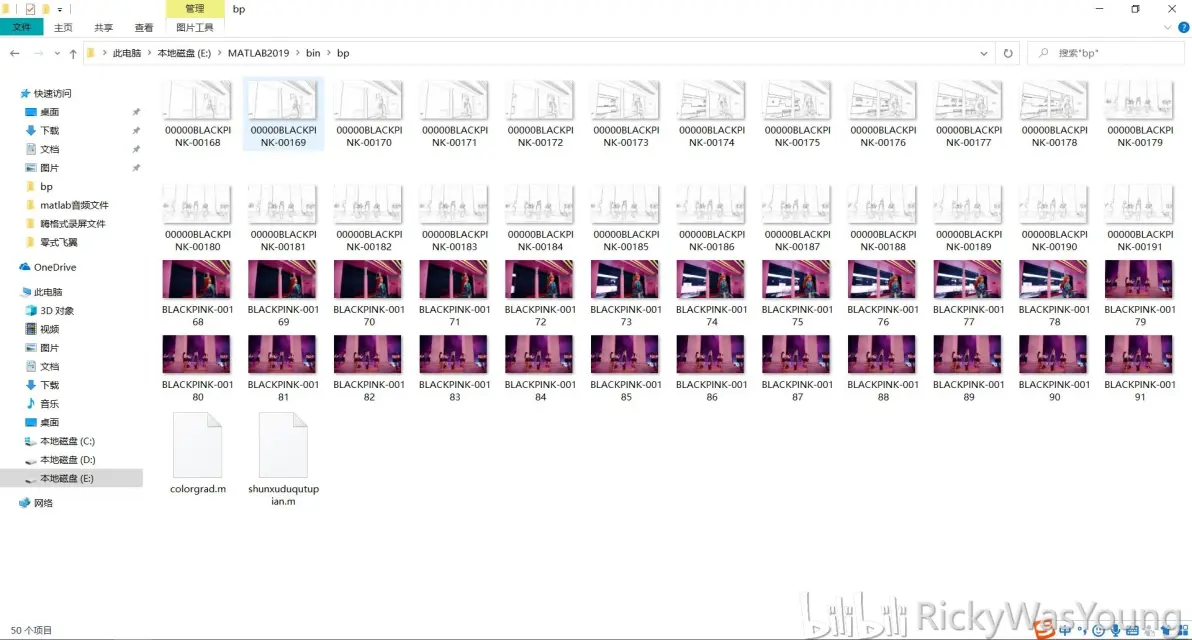

将两个m文件放到步骤1得到的图片的文件夹里

打开MATLAB

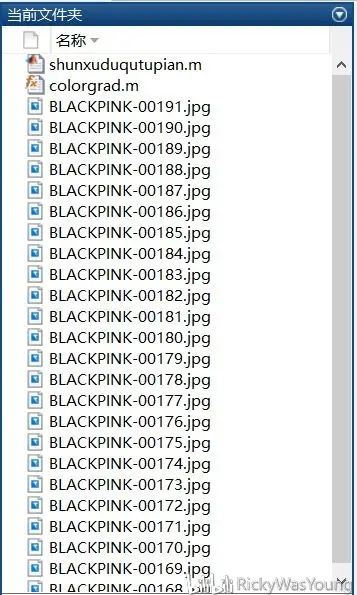

在MATLAB的当前文件夹栏打开上一图的文件夹

点击打开“当前文件夹”里的主程序（我命名为shunxudutupian.m这个主程序的命名都无所谓），将代码pt ='E:\MATLAB2019\bin\bp\'里面的地址改为“当前文件夹”的地址，将代码ext = '*.jpg';的.jpg改为自己的图片格式即可（如果是bmp，就将jpg改成bmp），再运行该主程序即可，注意如果有很多图片的话，时间会很长，4000张图片依次读入、加滤镜、再依次生成素描风格图片大约需要20~40分钟不等，生成的图片序列会自动写入“当前文件夹”里

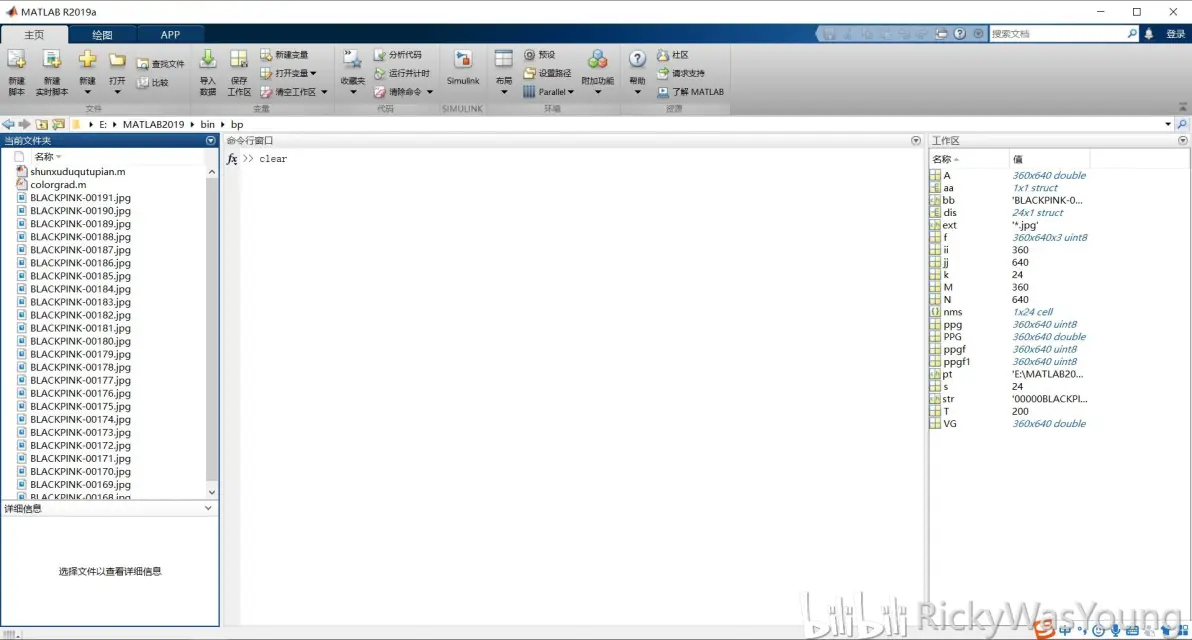

运行程序完毕后的当前文件夹

3.用PR逐帧生成视频、再合成视频

在PR里将生成的素描风格图片按照序列名称依次打开，再修改视频播放总时间即可，这一步也很简单，具体可以自行百度（我还是百度一下后学会的。。。推荐这个https://jingyan.baidu.com/article/0aa22375618d1088cc0d64eb.html）

总结

这个方法比较耗时间，但是最后效果却很不错（毕竟是一帧一帧生成的视频）图片来源：av78304346。

对比效果（JENNIE-SOLO）

对比效果（JENNIE-KILL THIS LOVE）

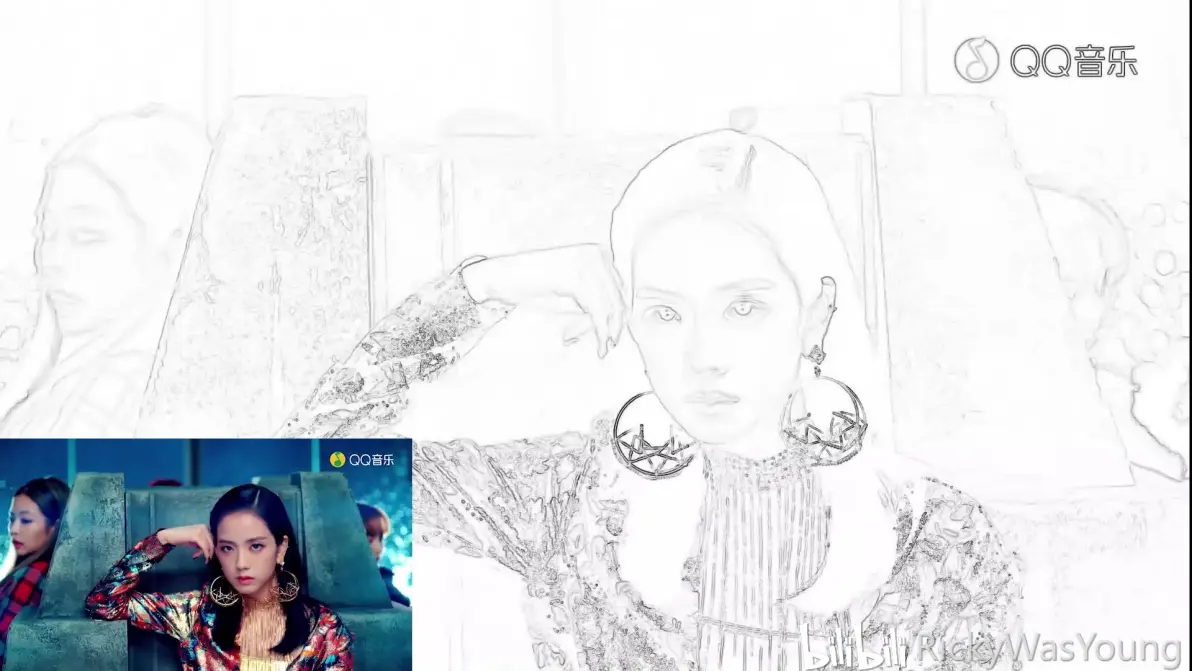

对比效果（JISOO-DDU DU DDU DU）

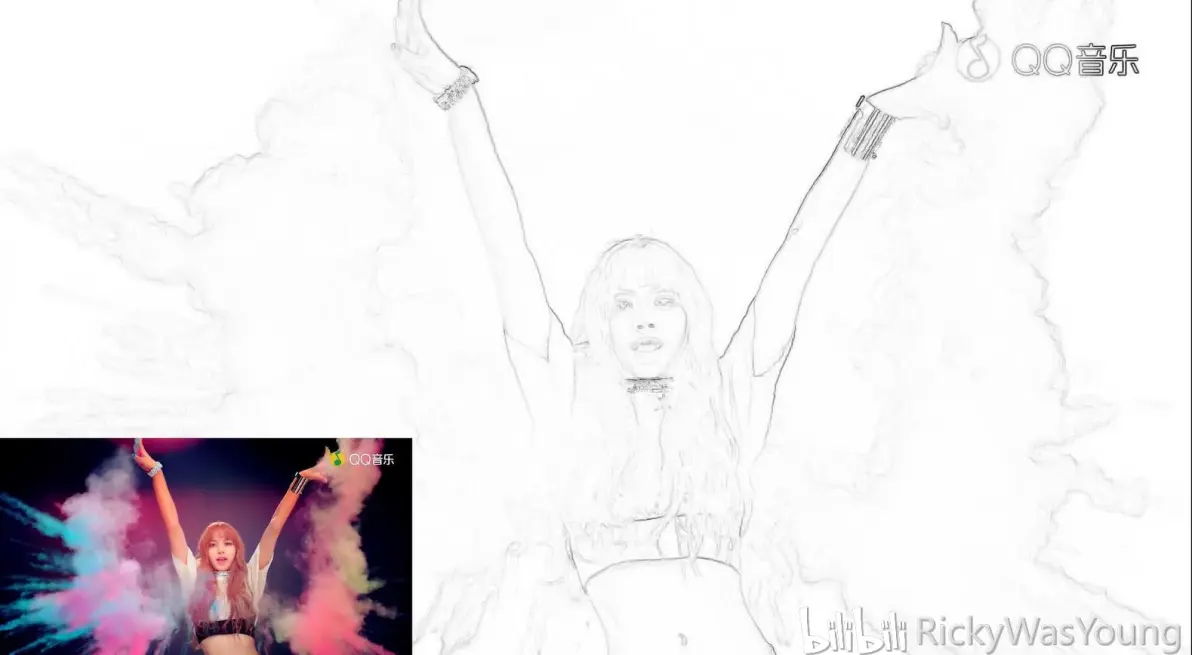

对比效果（LISA-DDU DU DDU DU）

对比效果（JISOO-AS IF IT'S YOUR LAST）

值得注意的是，利用MATLAB生成素描风格图片的方式相当依赖图片的清晰度,比如上图最后一张JISOO-AIIYL，我选用的源视频是标清视频，因此导出的图片像素低，导致生成的素描风格图片质量很模糊。而前面几张都是用蓝光视频生成的，因此生成的素描风格图片质量较高。

另外，图片的亮度、对比度对生成的素描风格图片也有较大影响，比如上图LISA-DDDD的图片，LISA抛出的烟雾靠近她的一侧，轮廓较为模糊，生成的素描风格图片边界就很不清晰。而且对于风格较暗或色差相差不大的图片，生成的效果也不是很理想。

对比效果（PALYING WITH FIRE的开场，由于图像风格较暗，对比度低，生成的图片效果不是很理想）

对比效果（JENNIE-STAY，画面对比度低，导致素描风格图片质量较低）

源代码：

colorgrad.m

function [VG,A,PPG]=colorgrad(f,T) if  (ndims(f) ~= 3) || (size(f,3) ~=3)     error('Input image must be RGB.'); end sh=fspecial('sobel'); sv=sh'; Rx=imfilter(double(f(:,:,1)),sh,'replicate'); Ry=imfilter(double(f(:,:,1)),sv,'replicate'); Gx=imfilter(double(f(:,:,2)),sh,'replicate'); Gy=imfilter(double(f(:,:,2)),sv,'replicate'); Bx=imfilter(double(f(:,:,3)),sh,'replicate'); By=imfilter(double(f(:,:,3)),sv,'replicate'); gxx=Rx.^2+Gx.^2+Bx.^2; gyy=Ry.^2+Gy.^2+By.^2; gxy=Rx.*Ry+Gx.*Gy+Bx.*By; A=0.5*(atan(2*gxy./(gxx-gyy+eps))); G1=0.5*((gxx+gyy)+(gxx-gyy).*cos(2*A)+2*gxy.*sin(2*A)); A=A+pi/2; G2=0.5*((gxx+gyy)+(gxx-gyy).*cos(2*A)+2*gxy.*sin(2*A)); G1=G1.^0.5; G2=G2.^0.5; VG=mat2gray(max(G1,G2)); RG=sqrt(Rx.^2+Ry.^2); GG=sqrt(Gx.^2+Gy.^2); BG=sqrt(Bx.^2+By.^2); PPG=mat2gray(RG+GG+BG); if nargin==2     VG=(VG>T).*VG;     PPG=(PPG>T).*PPG; end

主程序：

close all clear all clc; pt ='E:\MATLAB2019\bin\bp\'; ext = '*.jpg'; dis = dir([pt ext]); nms = {dis.name}; for k = 1:1:length(nms)     aa=dis(k,1);     bb=aa.name;     f = imread(bb);   [VG,A,PPG] = colorgrad(f);   ppg = im2uint8(PPG);   ppgf = 255 - ppg;   [M,N] = size(ppgf);T=200;   ppgf1 = zeros(M,N);   for ii = 1:M       for jj = 1:N           if ppgf(ii,jj)<T               ppgf1(ii,jj)=0;           else               ppgf1(ii,jj)=235/(255-T)*(ppgf(ii,jj)-T);           end       end   end   ppgf1 = uint8(ppgf1);   figure;   str=['00000',bb]; set(0,'DefaultFigureVisible','off') imwrite(ppgf,str); end imshow(image)

今天就写到这儿吧，有什么意见或建议可以通过留言告诉我，谢谢各位。
