‌Fluent学习笔记八：DesignModeler绘制3D模型‌

进入3D模型的时候，很多书本都是介绍import模型。

也就是说需要你事先画好模型，然后导入。（由于现在有很多的模型库--可以花钱买，所以不会画图不要紧，但是要知道自己要买什么文件）

DesignModeler只是用来导入模型之后，进行必要修改的。

本人是一个不会画图的人员，所以什么都麻瓜。

今天尝试使用DesignModeler画一个长方体。（自我感觉不会很难 ）

Step1:

进入DesignModeler界面，然后选择xy面画个长方体。（然后标定尺寸，这个也可以放在后面标定）

Step2：

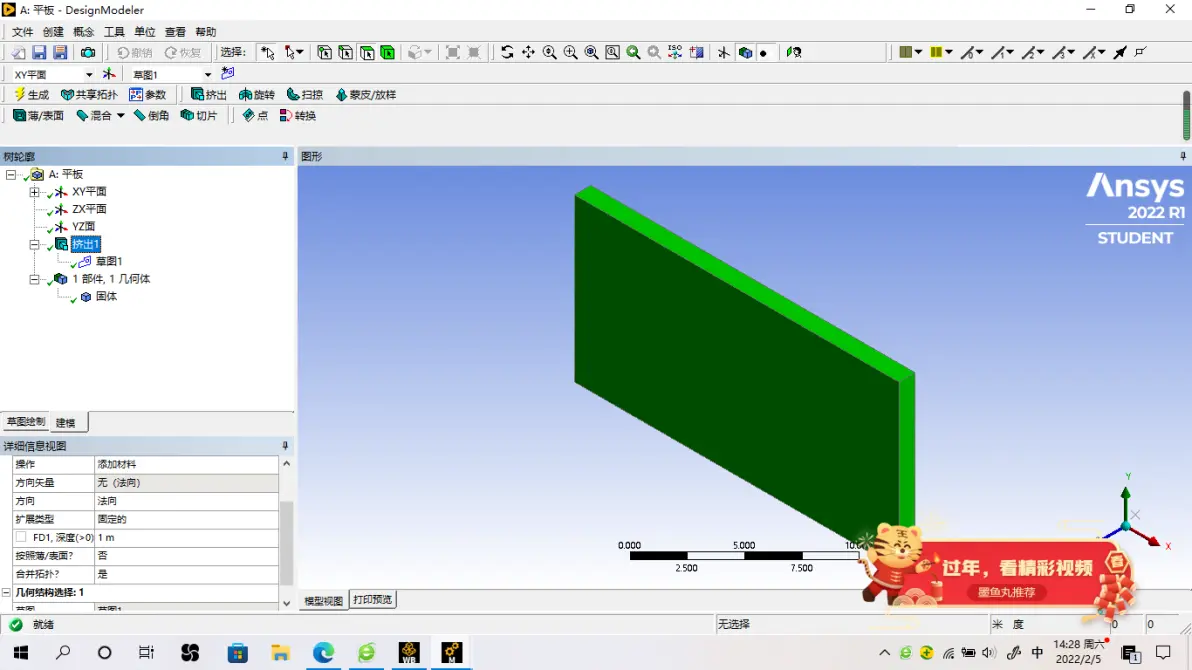

选择画好的平面，然后点击挤出按钮，选择挤出高度。

step3:

点击生成就可以了。

总结：

画一个简单的3D模型不是很难。（2D图会画，多了一个挤出步骤）当然复杂一点就需要几个功能排列组合了。

问题是相关的资料比较少。（估计用这个的人画图都很好吧）

我的资料来自于DesignModeler自己的help文件。（希望有用）

https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/corp/v221/en/wb_dm/agp_3dbody.html
