ABAQUS岩土工程：地应力平衡的两种方法

一、使用自带Geostatic算法

建立如图所示分析步：Geostatic

分析步

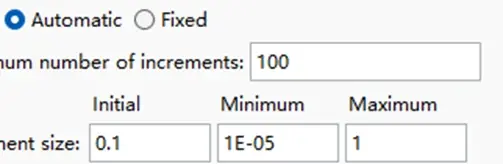

这里设置初始增量步大小为0.1是方便与另一种方法的计算速度进行对比

增量步

提交作业时使用默认设置，也是为了方便对比计算速度

自带算法计算时间

结果

自带算法平衡结果

满足位移要求(本算例中y方向为高度方向)

二、ODB导入法

首先制作用来平衡地应力的odb

建立如图所示分析步：静力通用

分析步

建立job,然后计算

odb计算速度

打开Monitor查看分析步步数和最终的增量步步数

记录分析步以及增量步

至此ODB做好了，记好分析步步数和最终的增量步步数。本例为分析步1增量步6

下面进行地应力平衡

返回模型，打开Load,添加预定义场。

Load

分析步切换到initial

左侧选择Mechanical，右侧选择Stress。

建立应力场

点击继续后提示你选择要平衡的部件，选择后出现下面对话框

选择数据文件

选择刚刚做好的ODB

Step写1

Increment写6，也就是之前说要记住的。

然后建立一个job,提交得到

odb导入法平衡结果

位移u2也是满足要求的

计算时间为

odb平衡计算时间

评价：

自带地应力分析步使用方便，计算时间偏长，本例中为21s；ODB导入法两次计算时间为一共为33s，实质上是进行了两次静力计算。平衡结果都能满足需求。

自带算法

优点：使用方便，加一个平衡分析步即可

缺点：在实际使用时，遇到稍微复杂的模型，计算时间会非常非常久，有可能还不收敛。

ODB导入法

优点：计算快，易收敛

缺点，使用起来较为繁琐，当要改模型时，需要重新计算一次得到ODB文件，再进行平衡。实际使用时更推荐ODB导入法。
