EasyPBC：Abaqus插件用于周期性RVE均质化

EasyPBC是由布鲁内尔复合材料中心(BCC)的Sadik Omairey博士等开发设计的一款Abaqus插件工具，开发用于估计用户创建的周期性代表性体积单元(RVE)的均质有效弹性特性，所有这些都在ABAQUS中，无需使用第三方软件。

01 标题

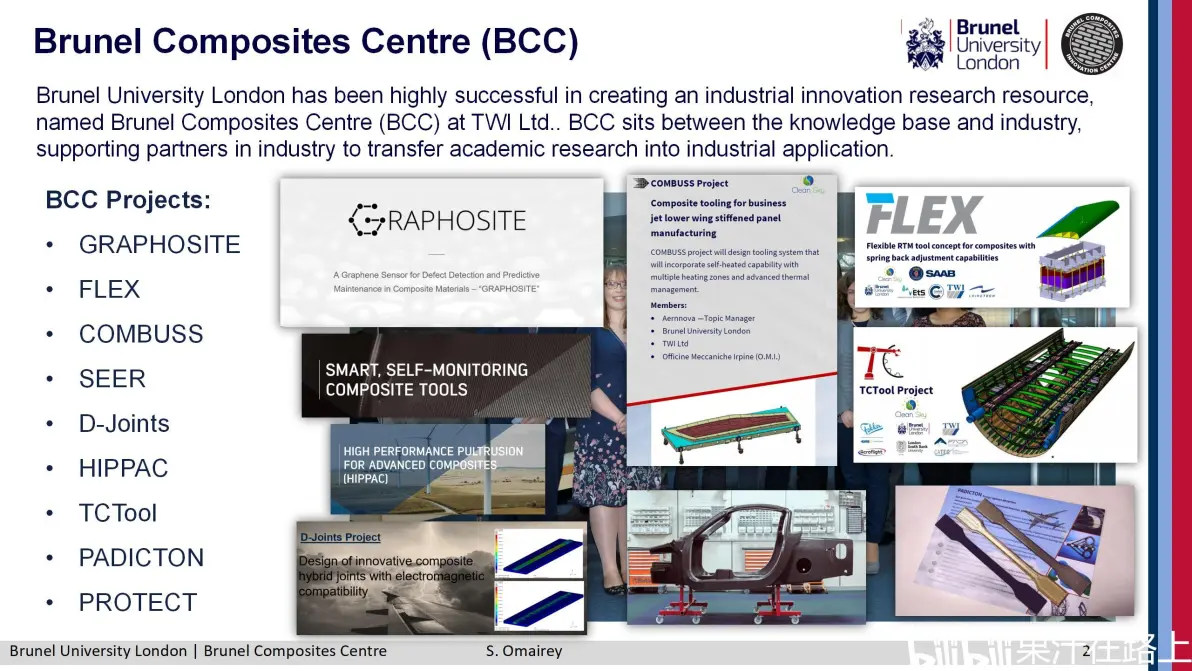

02 布鲁内尔复合材料中心(BCC)

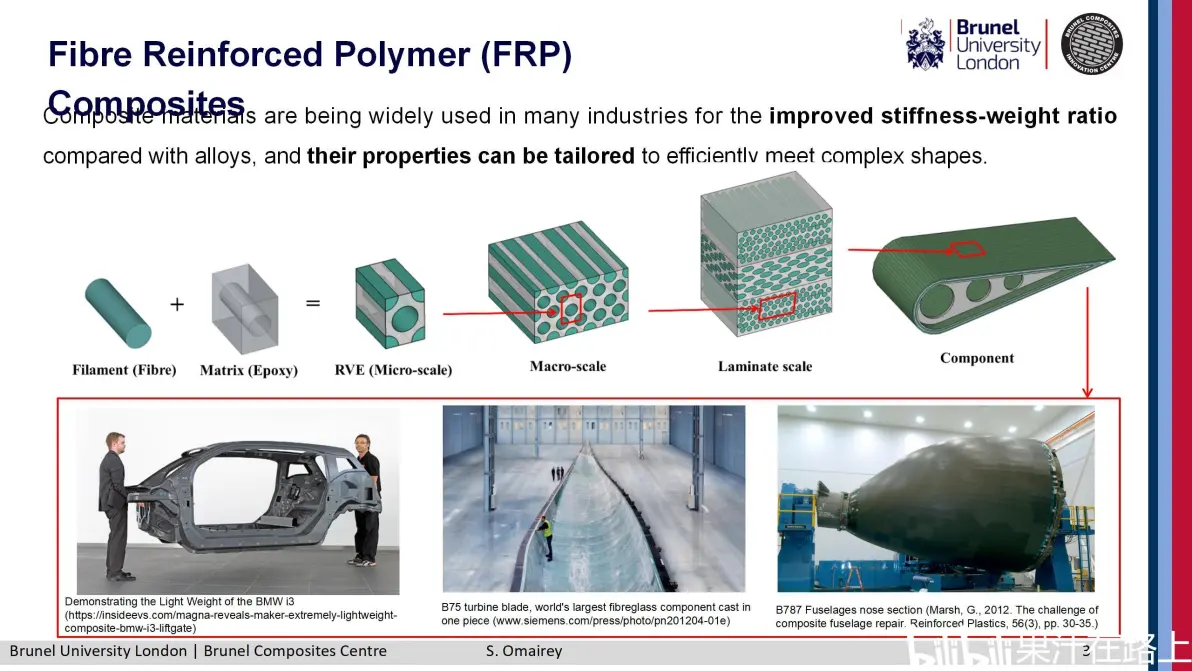

纤维增强聚合物(FRP)复合材料与合金相比，复合材料因其刚度-重量比的提高而被广泛应用于许多行业，而且复合材料的性能可以定制以有效地满足复杂形状。

03 纤维增强聚合物(FRP)复合材料

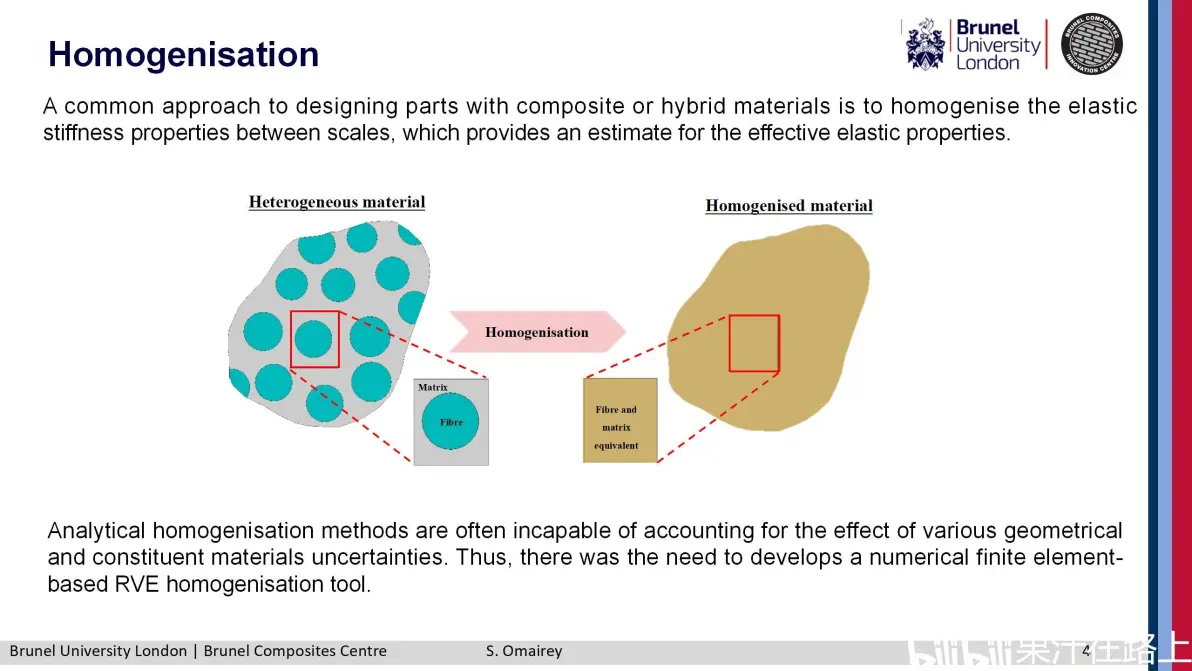

使用复合材料或混合材料设计零件的一种常见方法是使尺度之间的弹性刚度特性均匀化，这提供了对有效弹性特性的估计。

分析均质化方法通常无法解释各种几何和组成材料的不确定性的影响。 因此，需要开发一种基于数值有限元的 RVE 均质化工具。

04 均质化

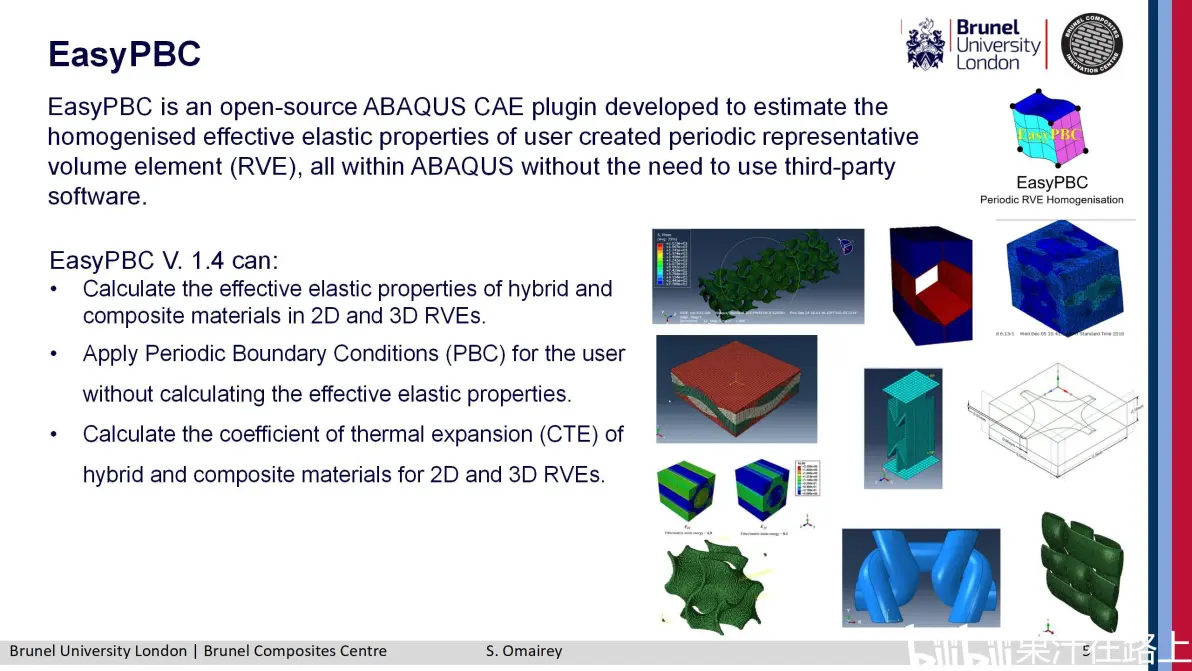

EasyPBC V. 1.4 的功能:

计算杂化和复合材料在二维和三维RVEs中的有效弹性性能。

对用户应用周期边界条件(PBC)而不计算有效弹性性质。

计算二维和三维复合材料的热膨胀系数(CTE)。

05 EasyPBC的功能:

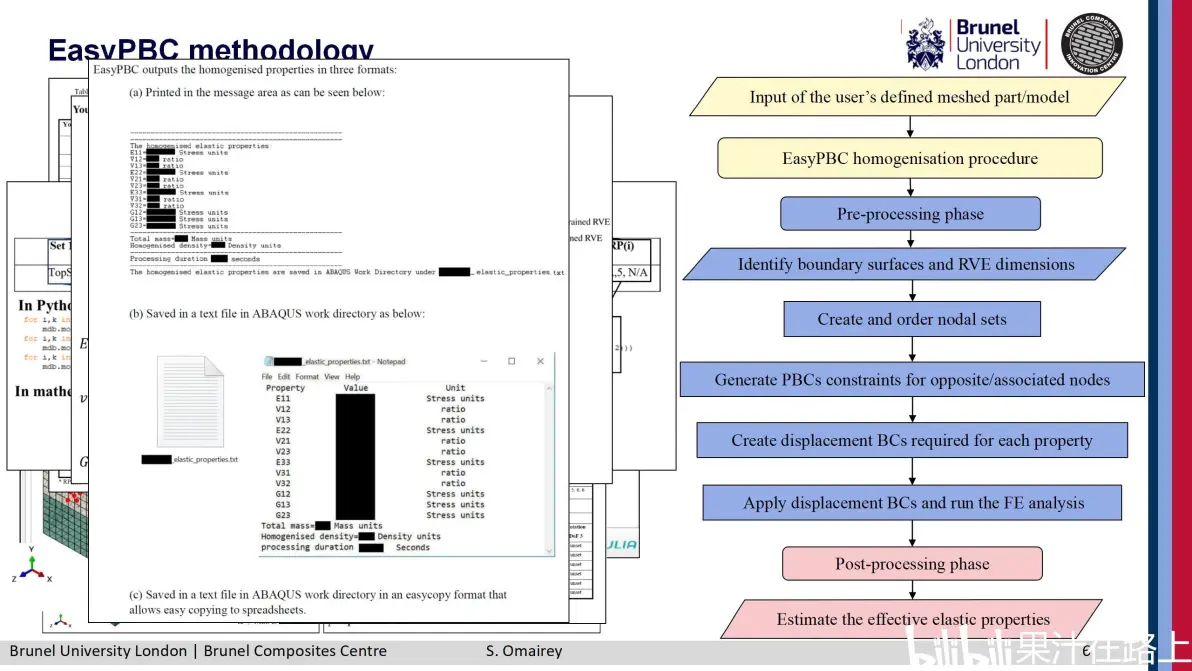

EasyPBC的原理

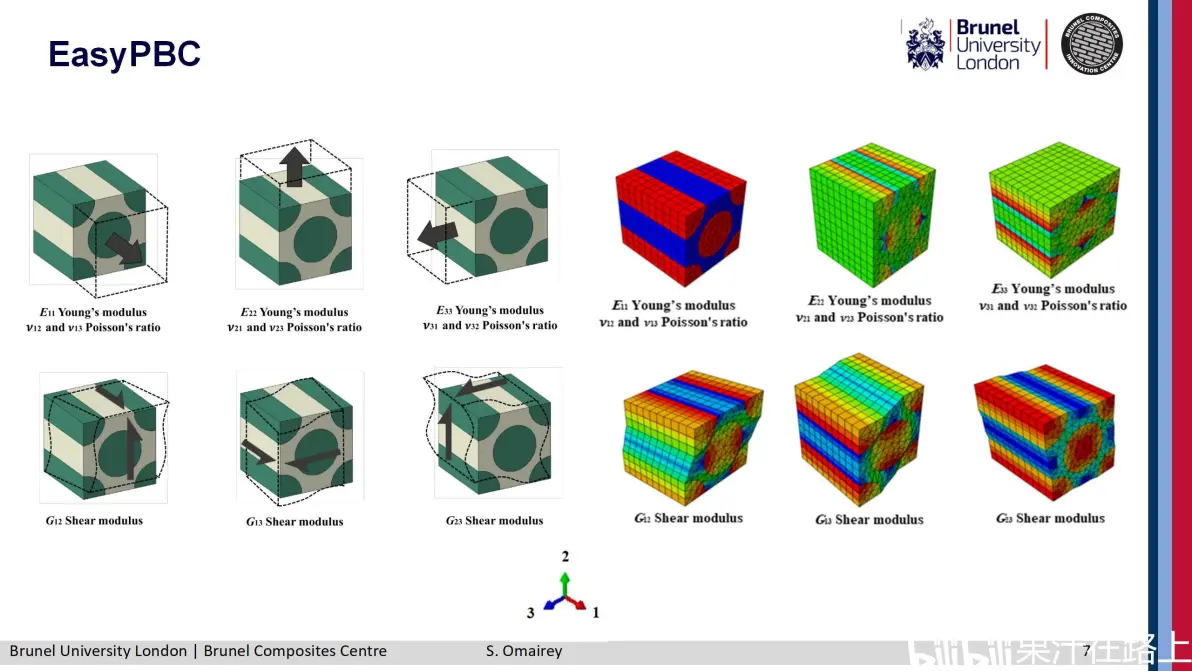

06 EasyPBC的原理

07 EasyPBC的原理

08 总结

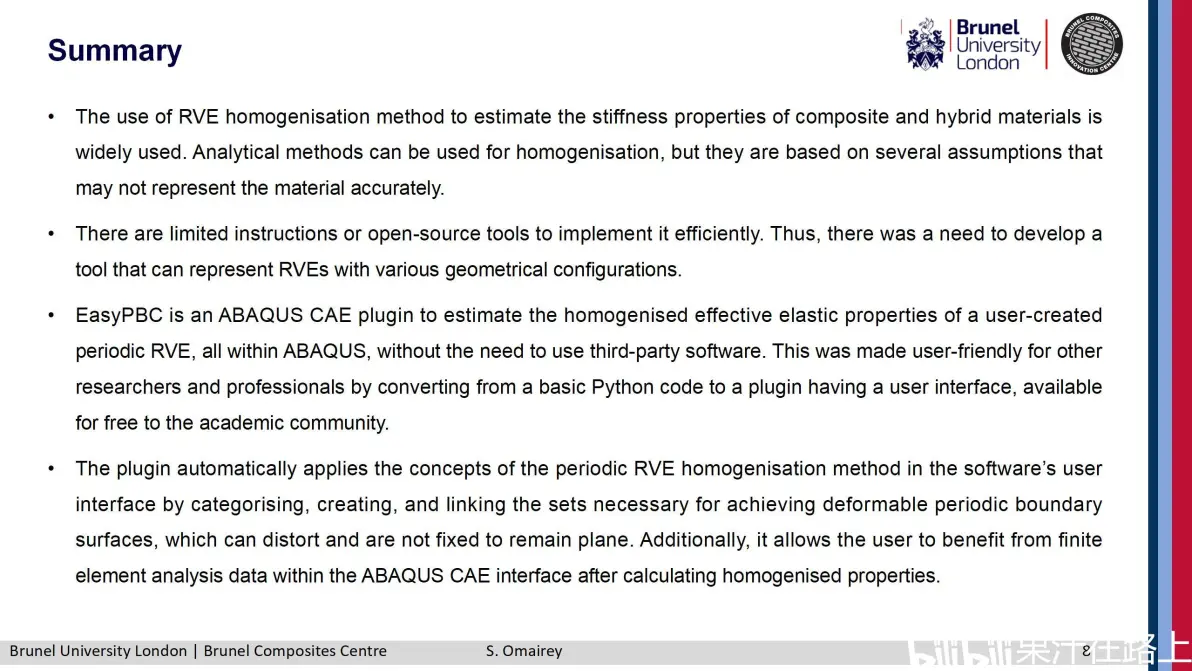

总结：

1.使用 RVE 均质化方法来估计复合材料和混合材料的刚度特性被广泛使用。 分析方法可用于均质化，但它们基于一些可能无法准确代表材料的假设。

2.只有有限的指令或开源工具才能有效地实现它。 因此，需要开发一种可以表示具有各种几何配置的 RVE 的工具。

3.EasyPBC 是一个 ABAQUS CAE 插件，用于估计用户创建的周期性 RVE 的均质有效弹性属性，所有这些都在 ABAQUS 中，无需使用第三方软件。 通过从基本的 Python 代码转换为具有用户界面的插件，这对其他研究人员和专业人士来说是用户友好的，学术界免费提供

4.该插件通过分类、创建和链接实现可变形周期性边界表面所需的集合，自动在软件用户界面中应用周期性 RVE 均质化方法的概念，这些边界表面可以扭曲且不固定以保持平面。 此外，它允许用户在计算均质属性后从 ABAQUS CAE 界面中的有限元分析数据中受益
