CATIA自动出图功能使用说明书

07:21

臭豆腐工具箱CATIA版_自动批量投图

2859观看 0弹幕

1.     插件安装

1.1   软件运行环境

Windows 7 及以上Windows操作系统

MS Office Excel

CATIA V5R19及以上，CATIA V6 因为软件架构重大改变，此插件可能无法运行（未测试）

1.2   安装方法

自动投图是臭豆腐工具箱CATIA版一个独立的程序模块，由臭豆腐工具箱宏命令集调用。

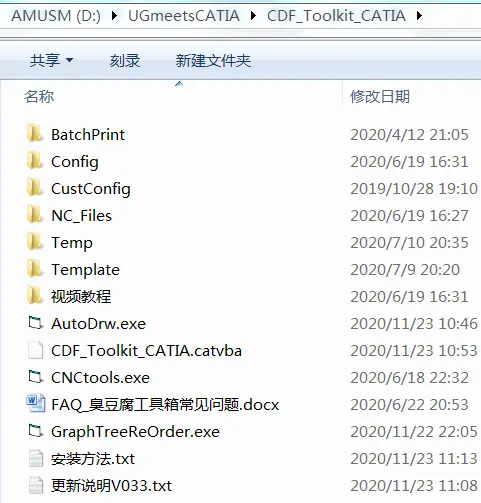

双击 臭豆腐工具箱CATIA版Vxx安装包.exe文件，此自解压文件将自动创建并解压缩至D:\UGmeetsCATIA\CDF_Toolkit_CATIA文件夹，在..\CDF_Toolkit_CATIA文件夹下将包含如下文件（夹）：

CDF_Toolkit_CATIA.catvba为插件的主程序，该宏命令要在CATIA V5的软件环境中加载才可运行。

臭豆腐工具箱CATIA版Vxx安装包.exe 的解压安装不需要操作系统管理员权限，但需要系统中存在D：盘，并且用户对D盘有读写权限。

请使用自解压创建的路径D:\UGmeetsCATIA\CDF_Toolkit_CATIA，不要更改此路径，否则程序不能正常运行。

1.3   将CDF_Toolkit_CATIA.catvba加载至CATIA工具栏

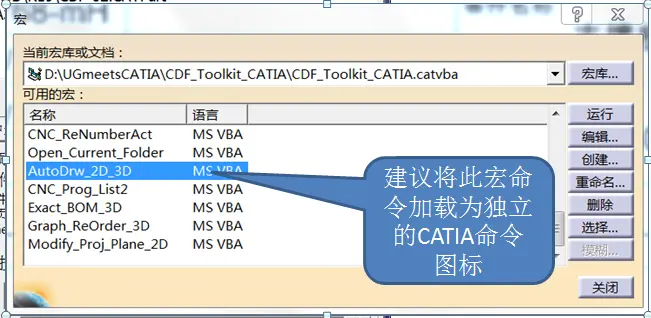

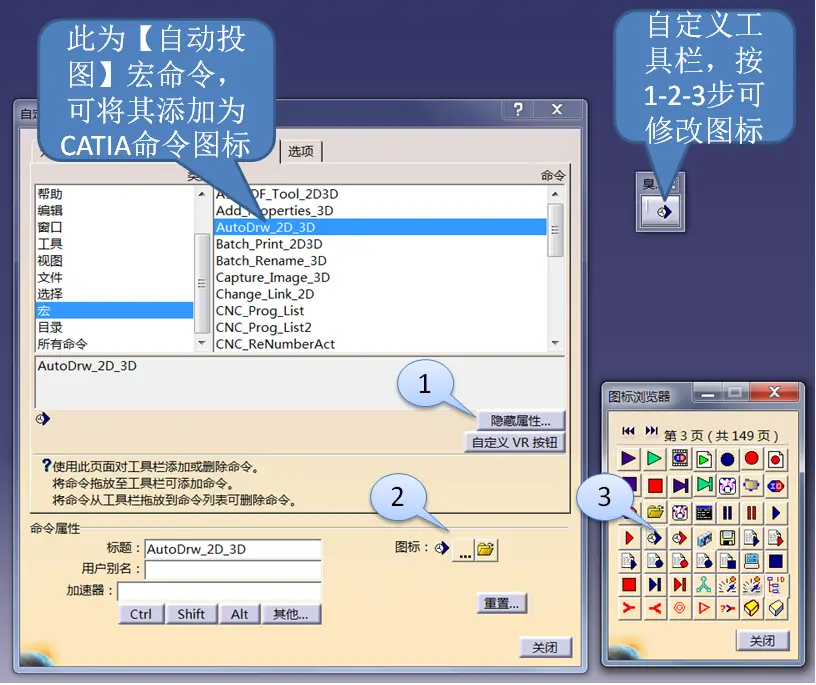

宏命令的加载是CATIA的一般操作，并无特殊之处，此处从略。也可以参照本说明书末尾的视频链接查看加载宏命令的方法。

需要指出的是，如果你想要在不同的工作台下使用此插件命令，则需要在不同的工作台分明加载。加载之后CATIA会自动保存工具栏，下次使用无需再加载。

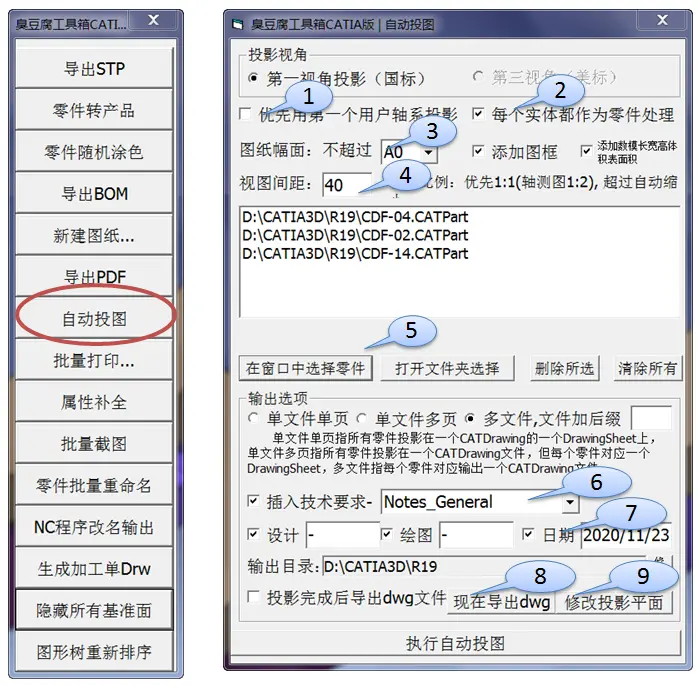

2.     软件界面说明

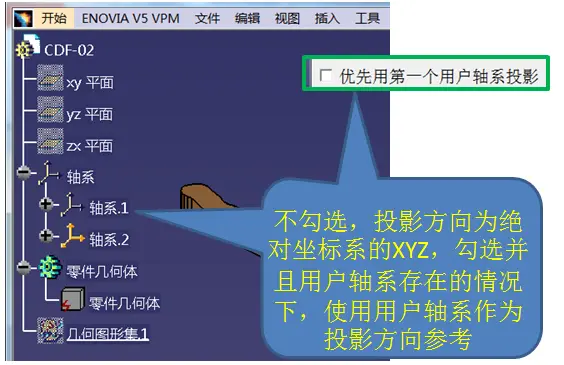

1.      优先使用第一个用户轴系投影

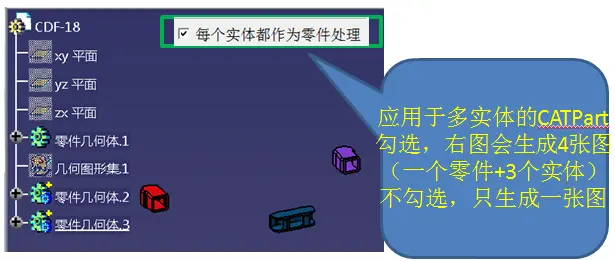

2.      每个实体都作为零件处理

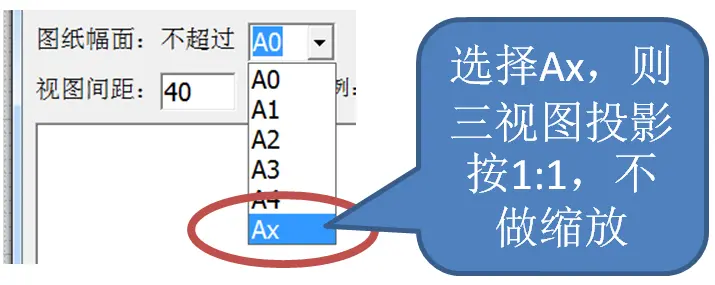

3.      图纸幅面不超过A0

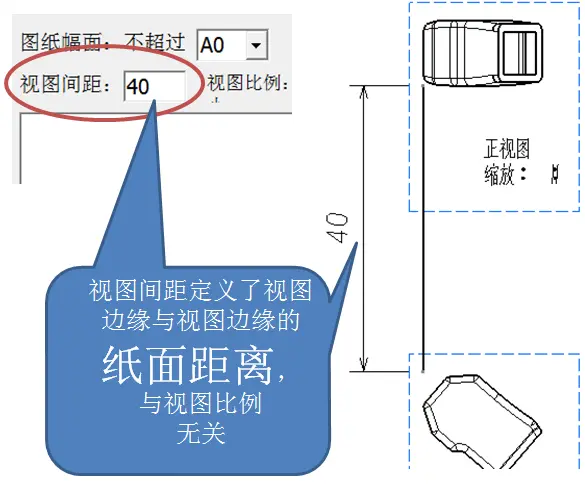

4.      视图间距

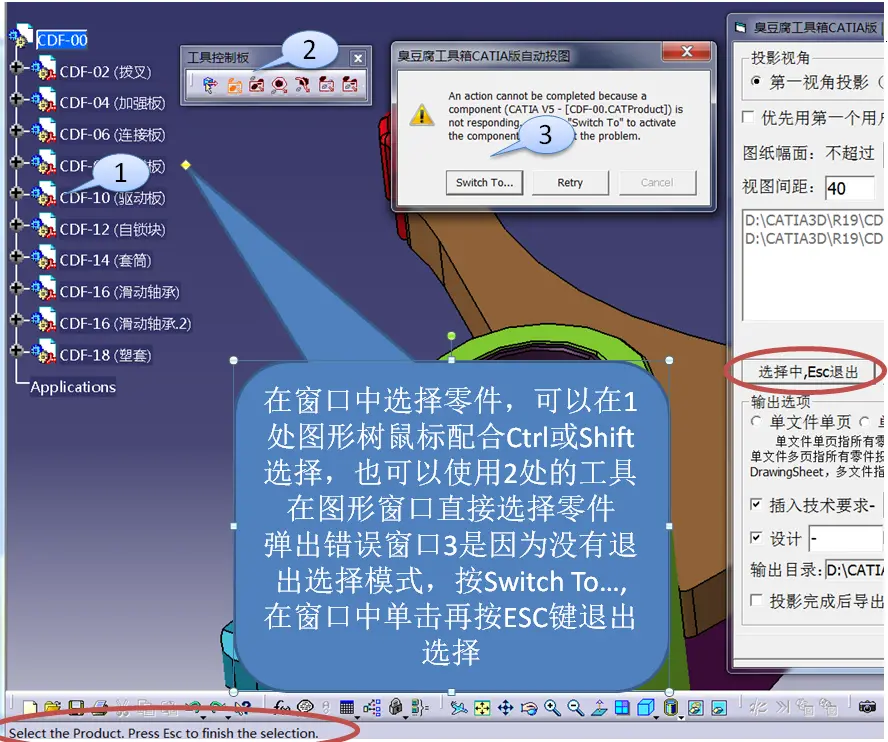

5.      在窗口中选择零件

6.      插入技术要求

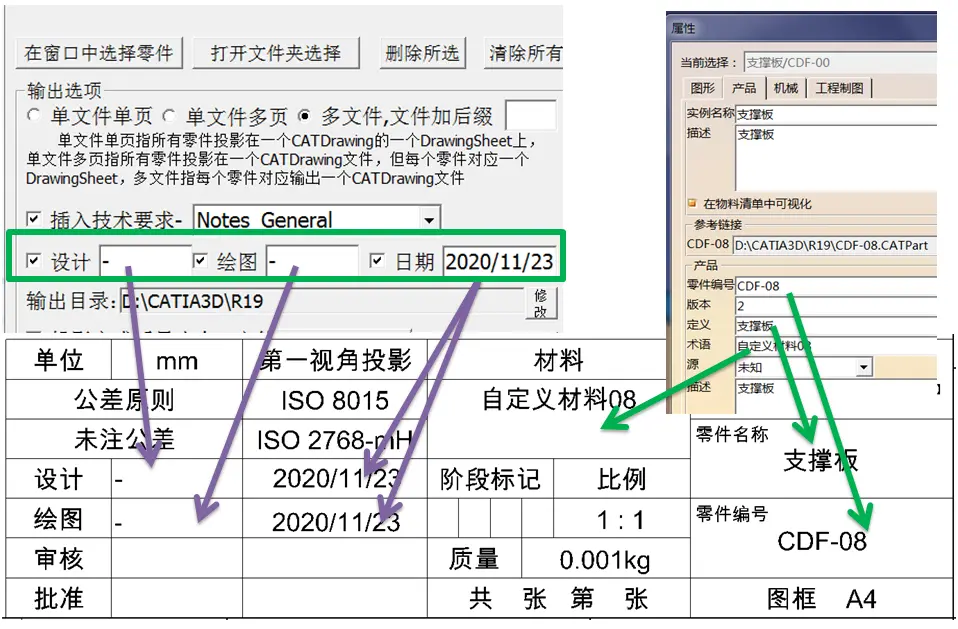

7.      设计、绘图、日期

8.      现在导出dwg

【现在导出dwg】即将当前显示的工程图导出为dwg文件

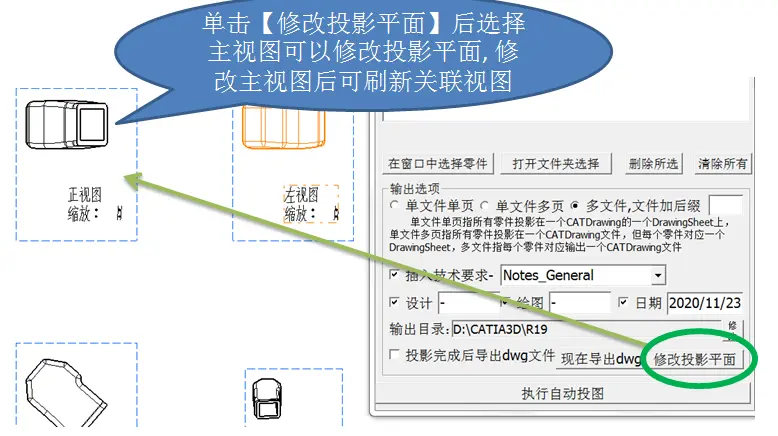

9.      修改投影平面

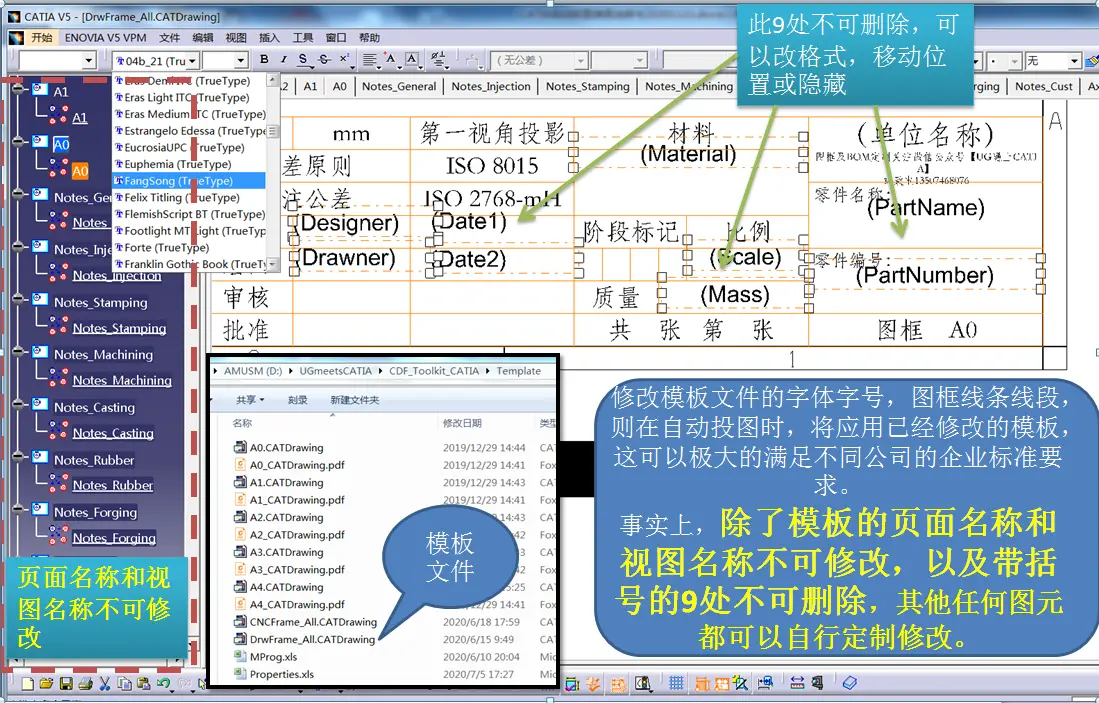

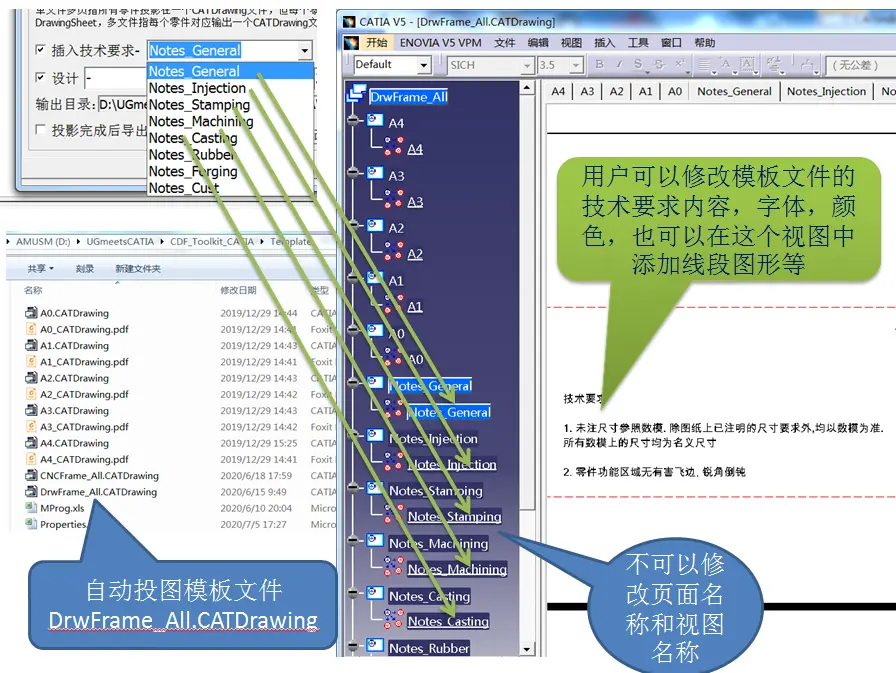

3.     修改图框模板和制图格式

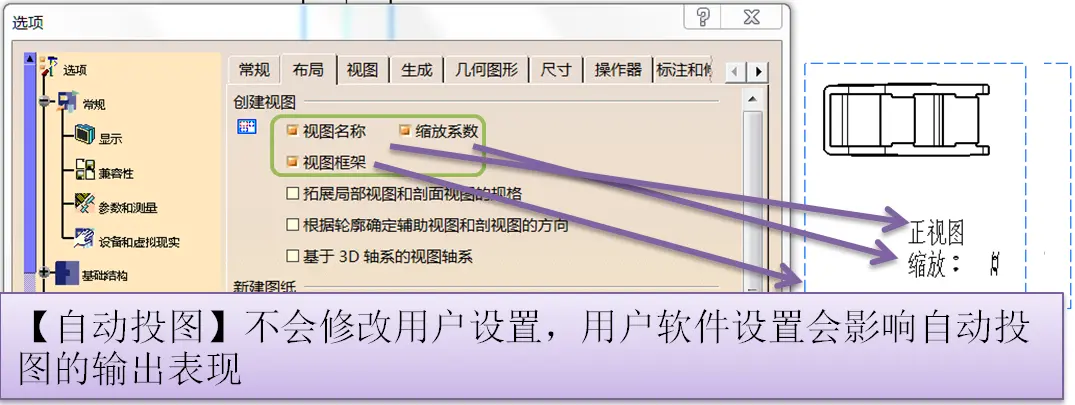

4.     CATIA相关设置

软件下载链接：https://share.weiyun.com/5ZRkWUl
