EPLAN电气图实例-控制回路（电机回路8终结篇）
上次回顾（45页已完成自定义小黑盒及公共线连接）：
1.0 配置供料机的输出，设置中断点和文本标签
2.0 配置供料机的输入，设置中断点和文本标签

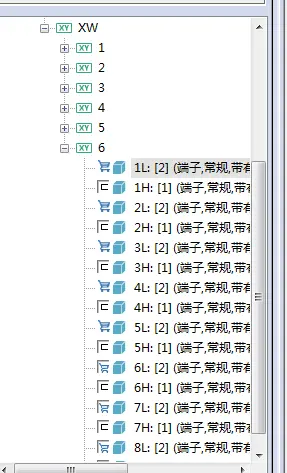

3.0 新建一个双层端子排
3.1 把端子放置到供料机输出接线端，可以都归到下层端子
3.2 把端子放置到供料机输入接线端，可以都归到上层端子

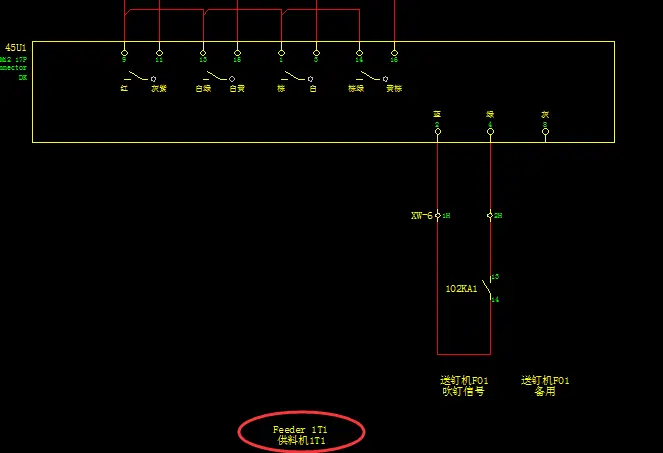

4.0 最后再给供料机一个文本标签
这里就把控制回路-电机回路的电气图都画好了
回顾：
1.X轴的伺服电气图，主要介绍了宏的借用
2.Y轴的伺服电气图，跟X轴电气图基本一致
3. Z1轴的伺服电气图，这里Z轴需要带个刹车
4. 披头伺服电气图，这里的伺服也是跟XY轴的电气图差不多
5. 拧紧伺服电气图，拧紧的伺服是通过模拟量来控制的
6. 供料机电气图，主要是介绍自定义宏怎么简单运用
