一、创建载荷
-
创建节点集
 分别对实体的两个面创建一些节点集,用来施加边界条件及载荷,如下:

创建节点集
操作:Analysis > entity sets > nodes > by face
- 创建载荷
- 固定的边界条件,其CARD IMAGE可以为INITIAL_CONTIDOIN。
 Analysis > constraints > nodes : by sets : fix > dof1,dof2,dof3全部固定
  底面固定 底面固定

- 固定的边界条件,其CARD IMAGE可以为INITIAL_CONTIDOIN。
- 创建用于收集压力的load collector,CARD IMAGE为HISTORY
 Analysis > pressure > faces > 选择上表面 > magnitude:30 > create

- 创建用于收集压力的load collector,CARD IMAGE为HISTORY
- 创建位移载荷,CARD IMAGE为HISTORY
 在X方向上给50的位移:
 Analysis > constraints > nodes : by sets : load > dof1: 50 > create
  位移载荷 位移载荷

- 创建位移载荷,CARD IMAGE为HISTORY
-
- 创建初始温度载荷,CARD IMAGE可以为INITIAL_CONTIDOIN
 - 先创建一个节点集,命名为allnode,包含所有节点。
- 载荷上右键Card Edit,选择Initial_Conditions_Temperature > Initial_Contidions_Temperature_Nset > 然后选中创建好的节点集“allnode”,value输入初始温度20。如下:
  image.png image.png

二、创建静力学分析步
New > 输入名称“static” :
- Parameter: Nlgeom勾选上
-
Analysis procedure :
  image.png image.png
-
Boundary:
 勾选pressure,并为之创建一个幅值曲线(线性即可),选择该曲线,然后update:
  第一步施加压力的边界条件 第一步施加压力的边界条件
- 创建输出

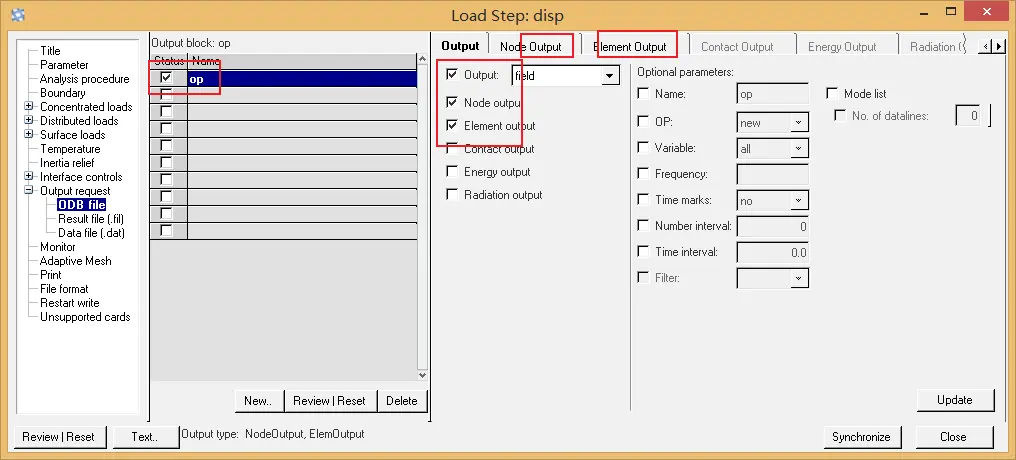

  创建一个输出,并勾选field,node ouput, element output 创建一个输出,并勾选field,node ouput, element output

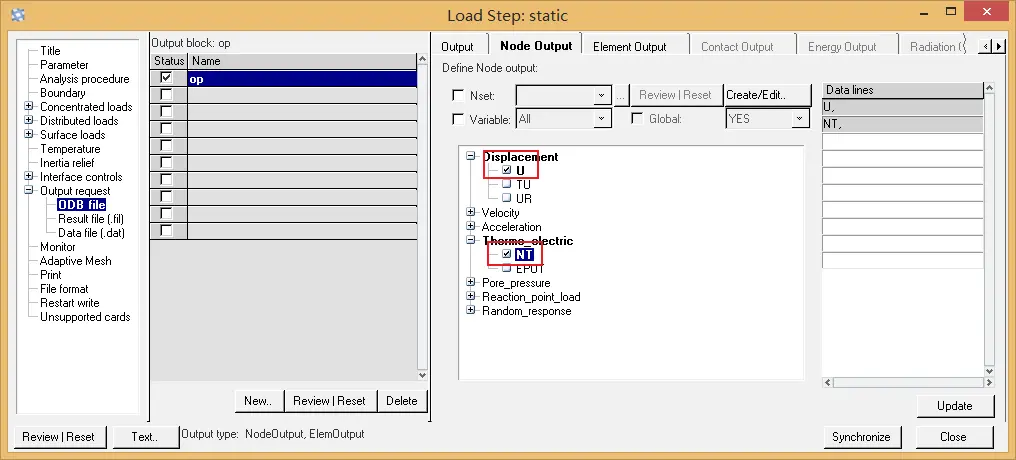

  节点输出选择位移和节点温度 节点输出选择位移和节点温度
  单元输出选择应力和单元温度 单元输出选择应力和单元温度
 最后,update一下。第一个分析步创建完毕,如下:
  第一个分析步 第一个分析步
三、创建热力耦合分析步




位移的过程中,压力仍然存在

创建输出,可以直接输出到第一个分析步中去,选项和上一步的输出一样,update
四、计算
-

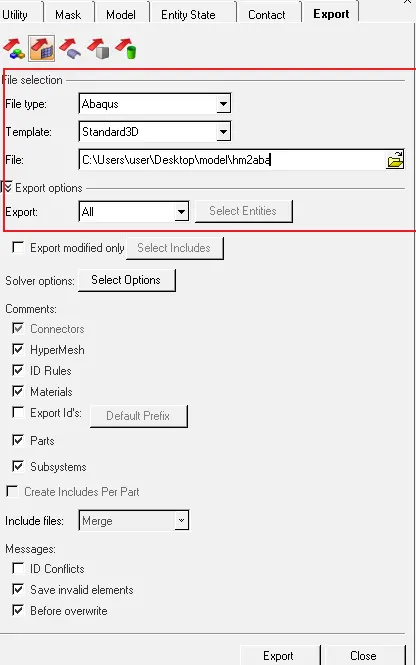

导出inp
  image.png image.png
- 提交计算
 在inp文件所在的文件夹下新建bat文件,写入:
abaqus job=hm2aba cpus=8 int ask=off
双击运行即可。
