普通车床上加工内球面的简易装置设计

在普通车床上加工工件的内球面，如果球面半径大于300mm，用双手控制法加工就不易保证精度。现介绍一种在普通车床上加工内球冠面的简易装置，供参考。

1 工作原理

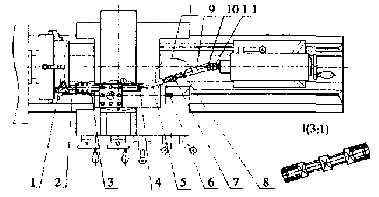

本装置主要由以下零件组成(见图1)。由左旋螺杆5、左旋螺母6、左右旋螺杆7、右旋螺母8、右旋螺杆9组成的装置，经插销4,10，把刀杆3和尾座支撑11联接起来，利用横向自动进刀，而实现内球面的加工。

1.工件 2.车刀 3.刀杆 4,10.插销 5.左旋缘杆 6.左旋
螺母 7.右方旋螺杆 8.右旋螺母 9.右旋螺杆 11尾座支撑
图1 装置示意图

2 使用方法

首先装上刀杆3和尾座支撑11(保证刀杆中心线与主轴中心线平行)，接着装上装置，调节左右旋螺杆7，使两个插销之间的中心距等于所加工球面的半径，并紧左右旋螺母6,8；拆去小拖板手轮、并紧螺母、刻度盘和键;调整好大拖板和尾座间的距离，利用尾座套筒的伸缩来控制小拖板的纵向移动，即控制对刀和调整切削深度;再进行横向自动走刀，来完成内球面的加工。

3 注意事项

刀尖和插销4中心的连线应与主轴的中心线平行(利用刀杆自身平行度来保证，即刀尖位于刀杆中心线上)。

保证小拖板纵向移动有足够的长度。

调整好切削深度后要锁紧尾座的套筒。

本装置已应用于大中型卧式车床中，经笔者实践证明:该装置使用简单、方便、灵活，易保证内球面的精度。
