【Creo2.0建模】酒瓶建模实战

阅读数 147
点赞 61
copyright 著作权
article_banner
因为发现最近学生去面试的时候，很多工厂已经用CREO版本的。虽然说内容上与PROE5.0的区别不大，但是界面改变比较大，鉴于此，会陆续推出creo版本的一些建模案例，帮助大家更好的熟悉creo版本。随意百度了下，看到了这个酒瓶，适合做阵列练习，另外creo的渲染也比proe5.0的效果好，就是速度发现慢了很多，不知道是电脑配置问题呢，还是软件本身的原因，当然不影响我们的绘图。

图档下载地址：http://dl.vmall.com/c0wsy451rl

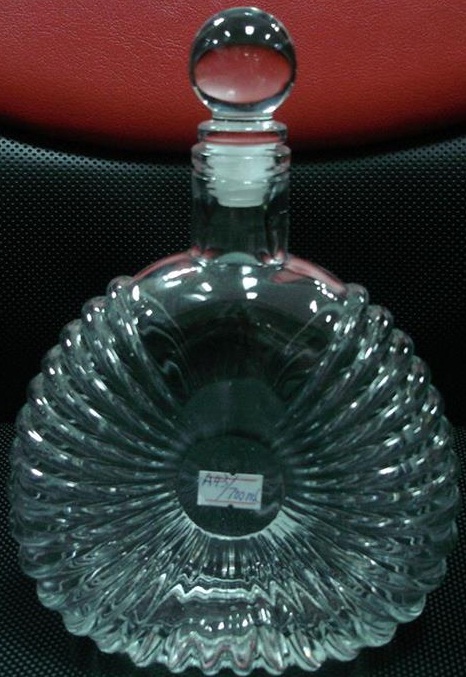

百度原图
creo2.0建模系列（01）- 酒瓶

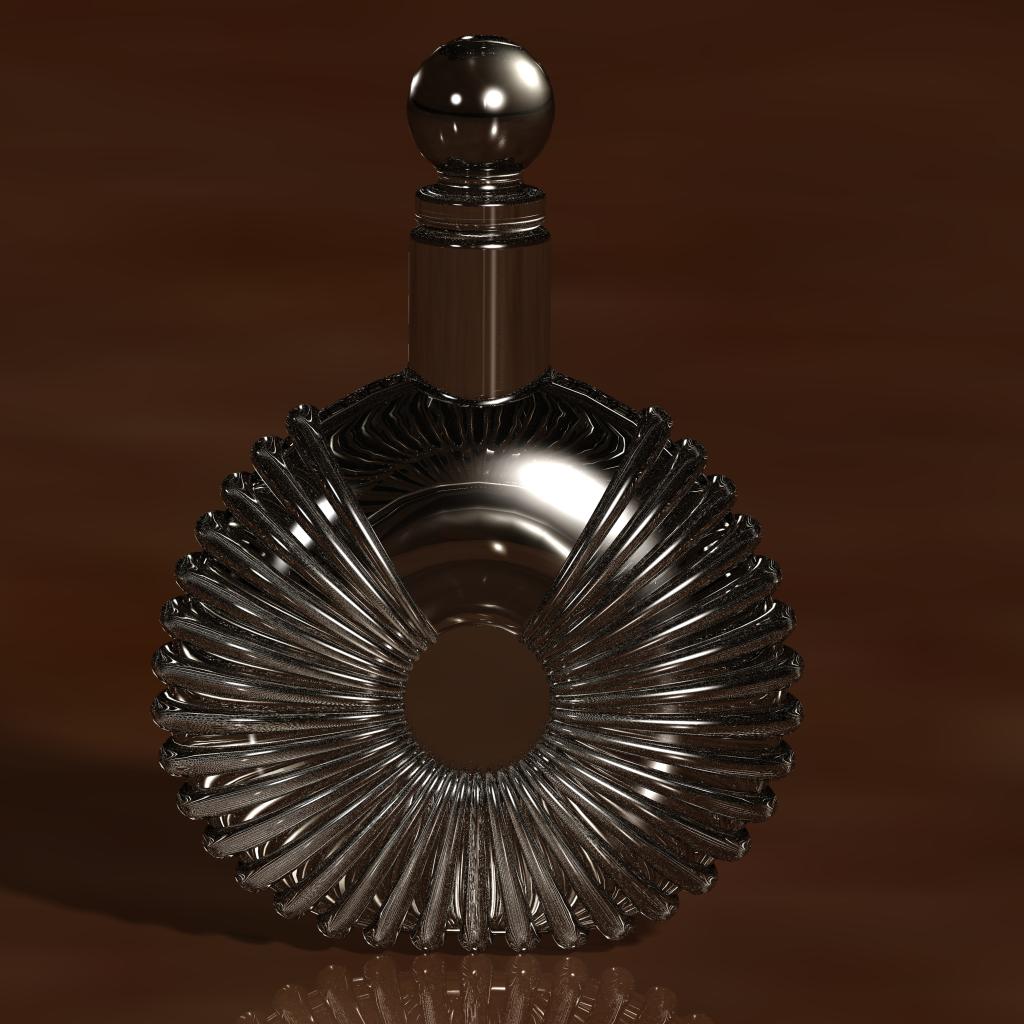

渲染后的效果
creo2.0建模系列（01）- 酒瓶


下面开始我们的步骤

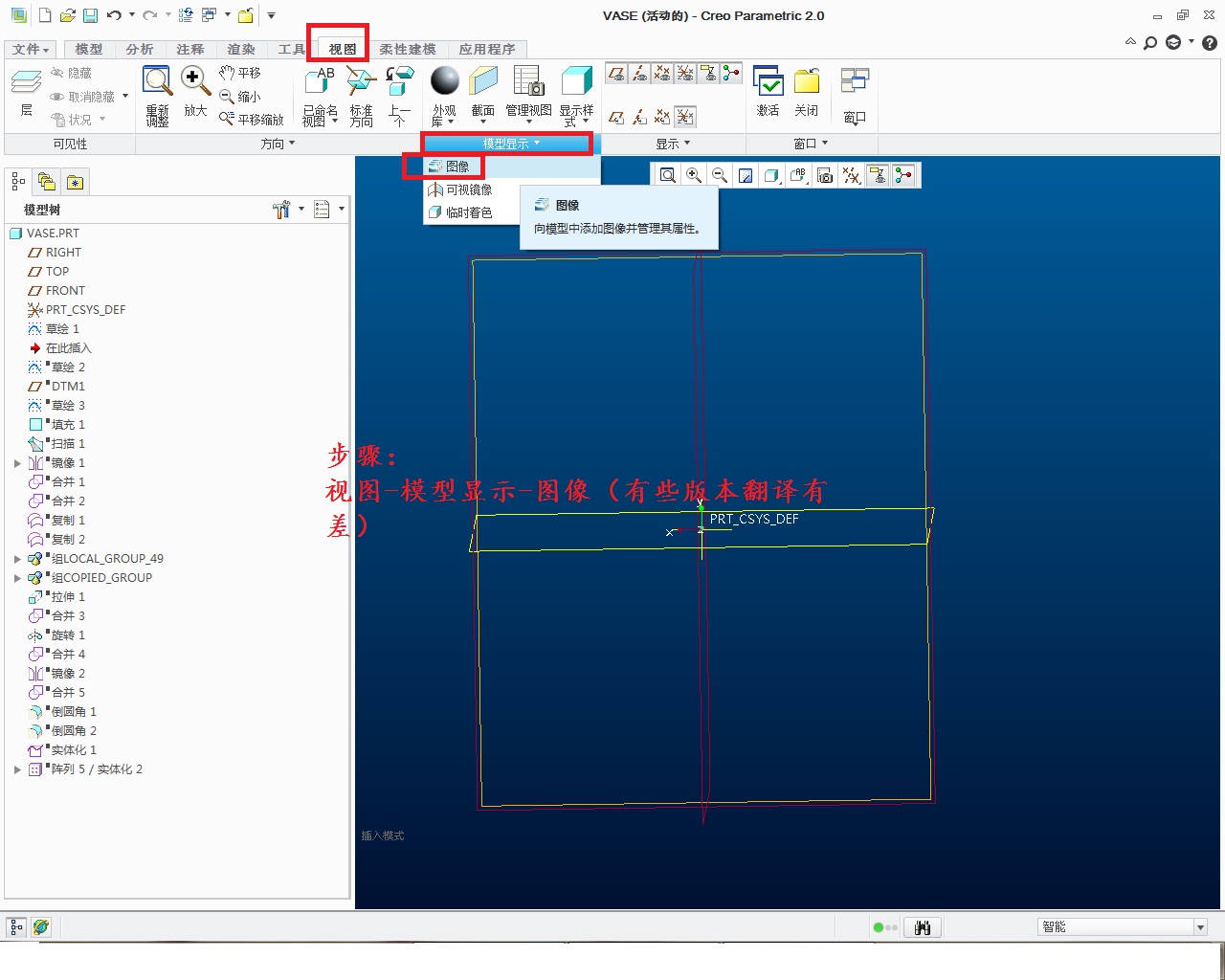

先是跟踪草绘，调入图片，跟踪草绘不在是从造型里面调入，单独列出来了
creo2.0建模系列（01）- 酒瓶

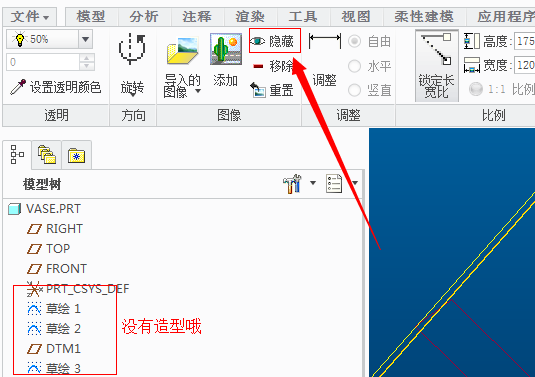

调入进来后会发现，跟踪草绘不在直接显示在模型树的下面，隐藏显示都在图标里面进行
creo2.0建模系列（01）- 酒瓶

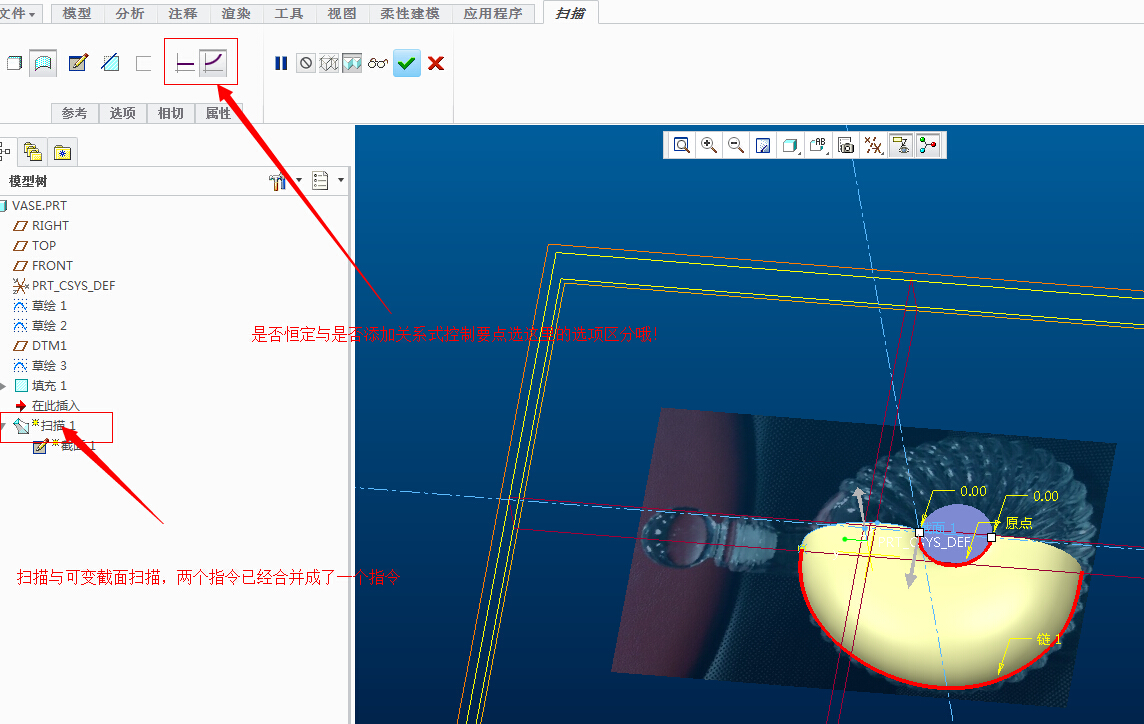

下一步，做外形，先通过选择，可变截面扫描，做出大面
creo2.0建模系列（01）- 酒瓶

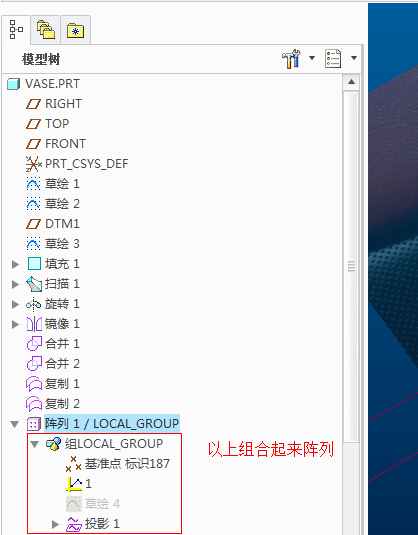

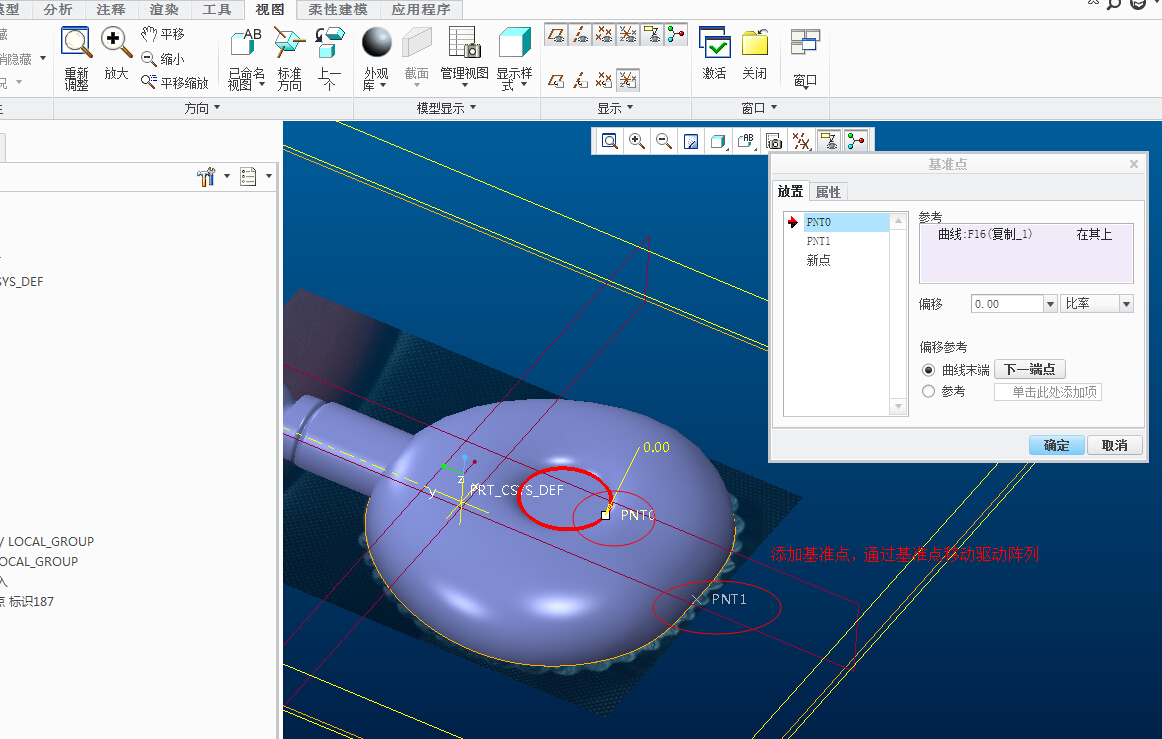

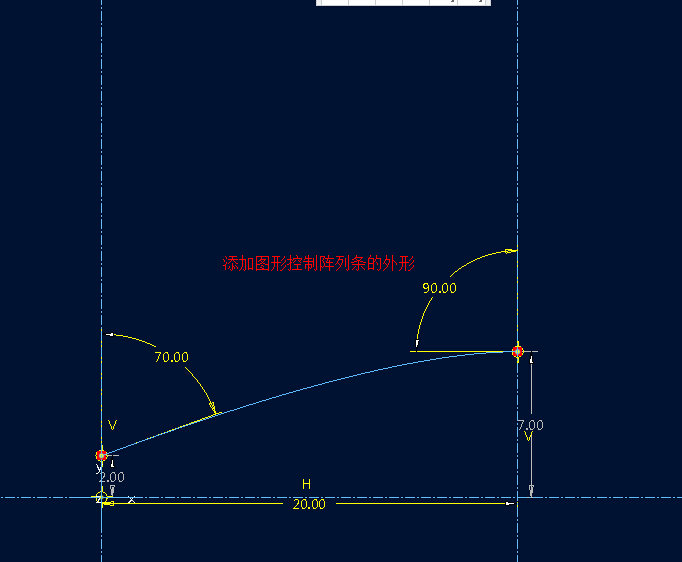

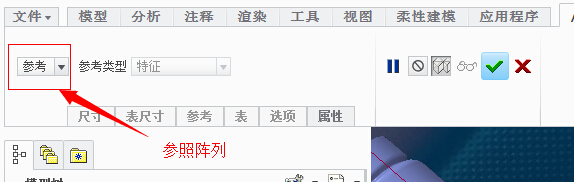

开始阵列准备
creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶

creo2.0建模系列（01）- 酒瓶


图档下载地址：http://dl.vmall.com/c0wsy451rl
