【加工难题】龚老师详解弹刀过切问题及改善策略

阅读数 952

在加工中经常会在转角位出現弹刀而导致过切的現象、如果采用合理的刀具和加工方法、可以將弹刀的机会降低。

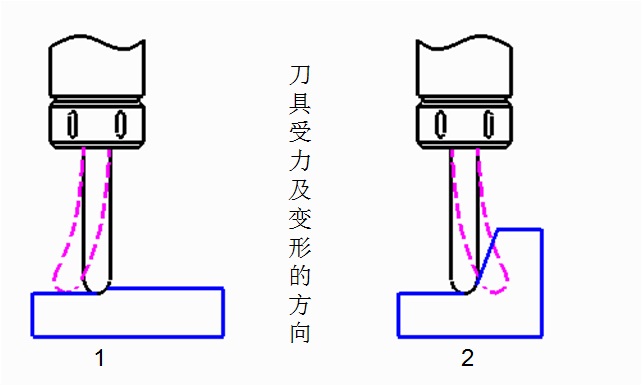

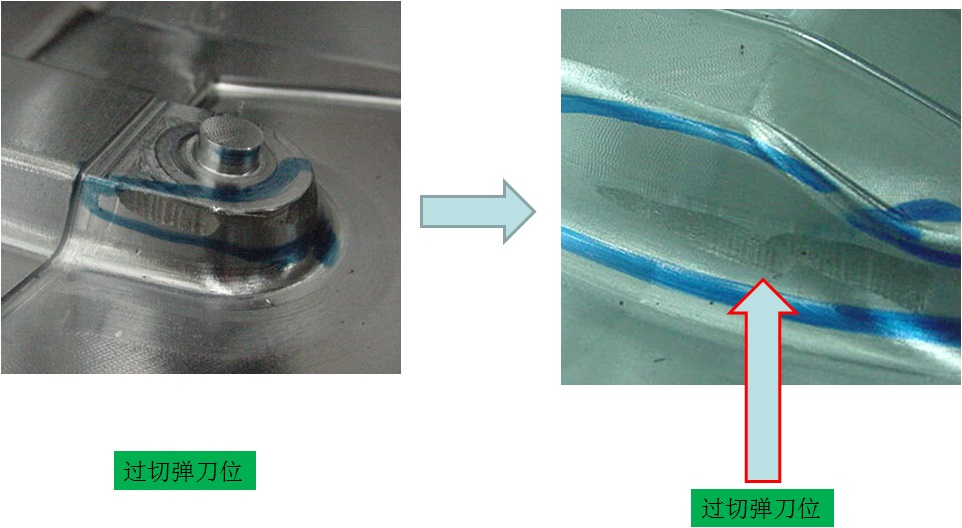

过切弹刀示意图：

图(1)为刀具在加工较平坦面时的状态，当加工到图(2)位时急停，准备反向加工时，由于惯性的作用，刀具会变形，从而使刀具在加工图(2)位时在较直身的位置很容易产生过切弹刀。

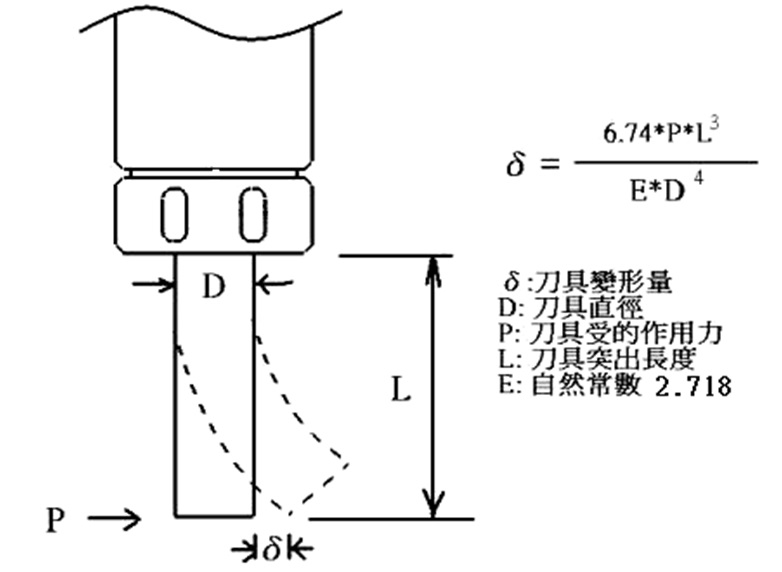

刀具变形量的关系式如下图：

从上面公式中、我們可知影响刀具变形的主要因素有三个:

L – 装刀长度

D - 刀具直径

P - 刀具所受的作用力

L – 装刀長度：

由公式可知、刀具的变形量与裝刀長度是3次方的关系、同样直径的刀具、当长刀增加一倍、其变形量將会增大3倍。

D - 刀具直径：

由公式可知、刀具的变形量与刀具直径是4次方的关系,同样长度的刀具、当刀具直径减少一倍、其变形量將会增大4倍。

P - 刀具所受的作用力：

由公式可知、刀具的变形量与其在加工中所受的作用力是正比关系、减少刀具所受的作用力折可減低弹刀的机会。

改善：

1：用刀原则：能大不小、能短不长。

2：添加清角程序、工件余量尽量留均匀。

3：合理调整切削参数，拐角处修圆。

4：了解钢材的硬度及性能，明确每刀下切量。

5：了解刀具的规格、切削力及长度。

6：了解夹头的规格、大小及长度。

7：了解加长杆的规格、大小及长度。

8：利用机床SF功能，操作员微调速度使机床切削达到最佳效果。

加工工具图片参考：
