旋转体拉深件展开算法：轻松计算

阅读数 1584

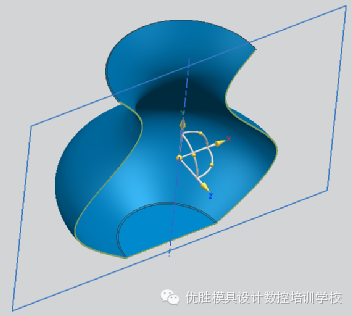

形如：

1. 记住两个AutoCAD指令：

（1）、“REV”

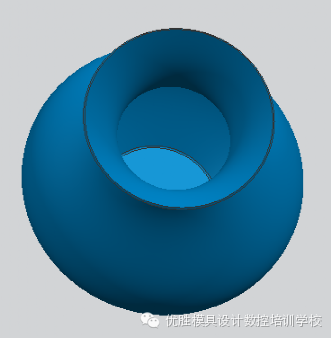

取旋转体剖切线的半边并串连成多段线，用“REV”指令就在AutoCAD将其旋转成三维实体。（以下是命令操作提示信息，得到右侧2维3D模模型）

命令: rev REVOLVE

当前线框密度: ISOLINES=4

选择对象: 指定对角点: 找到 1 个

选择对象:

指定旋转轴的起点或

定义轴依照 [对象(O)/X 轴(X)/Y 轴(Y)]:

指定轴端点:
指定旋转角度 <360>

（2）、”Massprop”

这个指令是用来测这个红色的旋转体体积的操作提示信息记录如下：

命令: massprop

选择对象: 找到 1

质量: 83161.7718

体积: 83161.7718

2. 如果你上了初中，圆柱体积和圆的面积公式一定记得（看以下推理）
