Excel怎么将测量数据点导入到CAD？超详细教程

想要将 excel 中的测量数据点导入 cad 中？这个问题一直困扰着许多用户。php小编子墨为大家带来了详尽的教程，一步步指导大家将测量数据点导入 cad。通过本教程，大家可以轻松快捷地完成数据导入，从而提高工作效率。

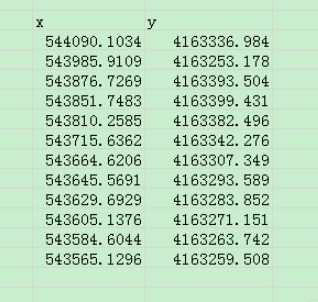

1、用excel打开你现有的数据，或者输入到excel中，x一列，y一列，如下图。

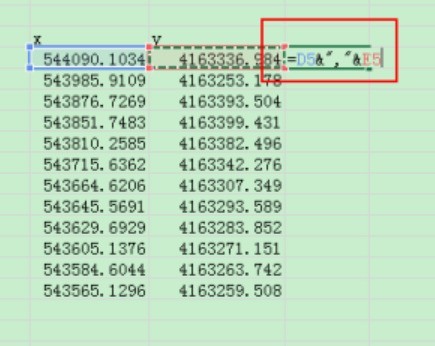

2、在这两列的右侧新起一列，将这两列数据进行连接，连接公式见下图。

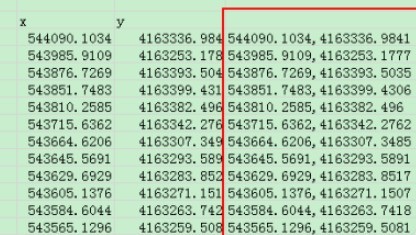

3、连接后的成果见下图。

4、复制连接后的坐标，打开CAD，在命令行输入pl多段线命令，回车。命令行会提示pl指定起点。

5、将刚才复制的数据直接粘贴到命令行的指点起点位置，回车两次结束命令。下图为回车一次时显示的内容。

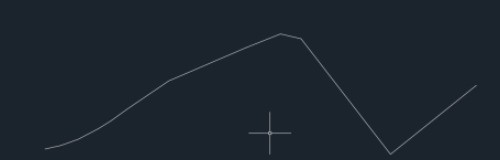

6、双击鼠标滚轮，就可以看到以你的坐标点绘制的多段线了。

根据上文为你们讲解excel将测量的数据点导入到CAD方法，你们是不是都学会啦！
