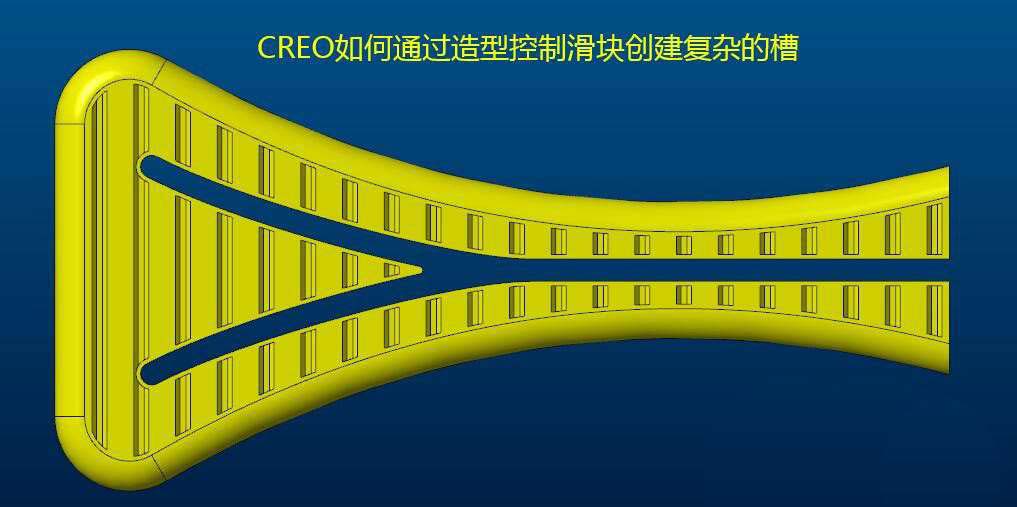

CREO如何通过造型控制滑块创建复杂的槽？今天我们就来看看通过造型控制滑块创建复杂槽的方法和技巧。

查看详情

首先打开要创建复杂槽的零件文件。

在FRONT面绘制如下图形。

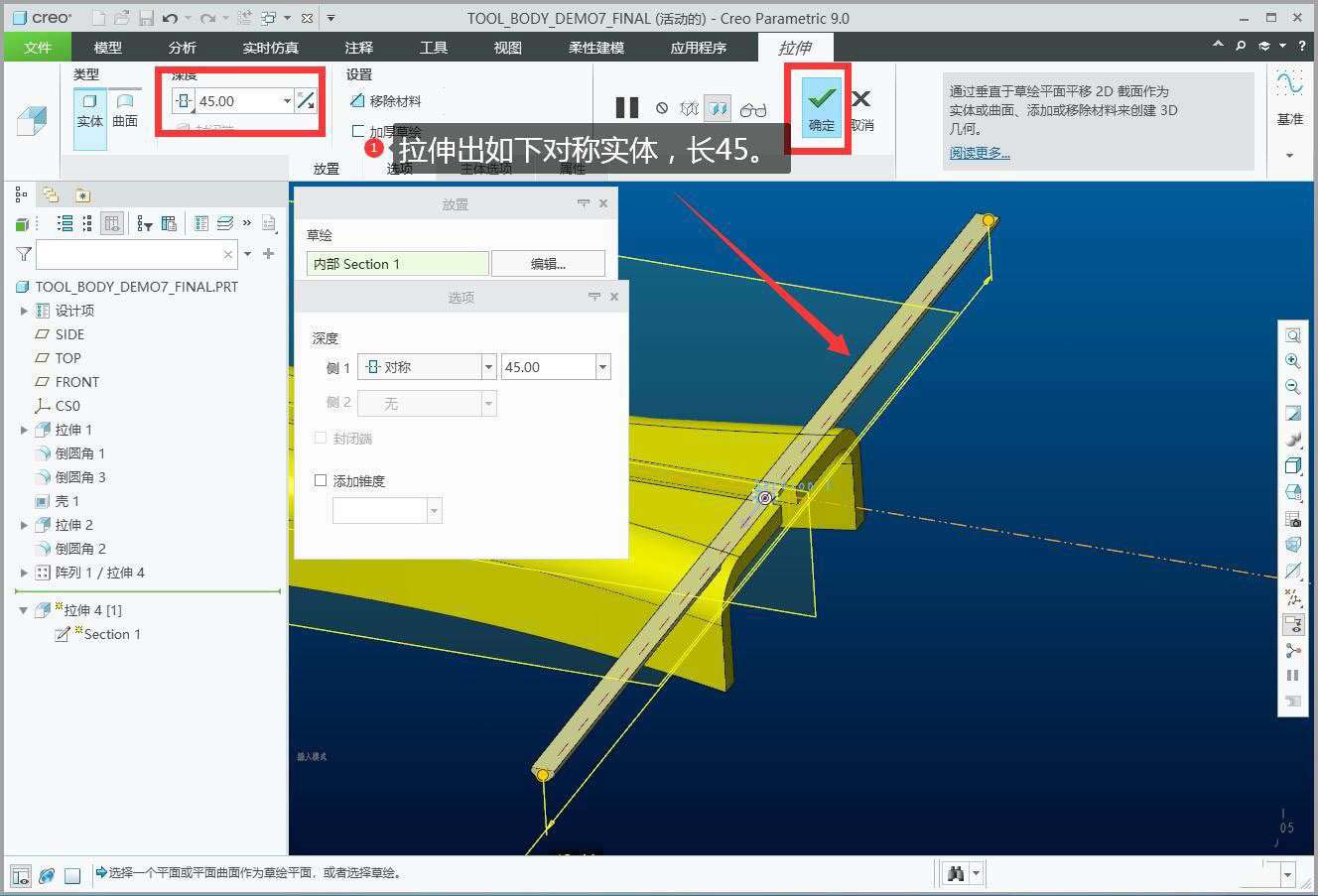

拉伸出如下对称实体，长45。

通过“尺寸阵列”阵列出21个刚才拉伸的长实体。增量2.8。

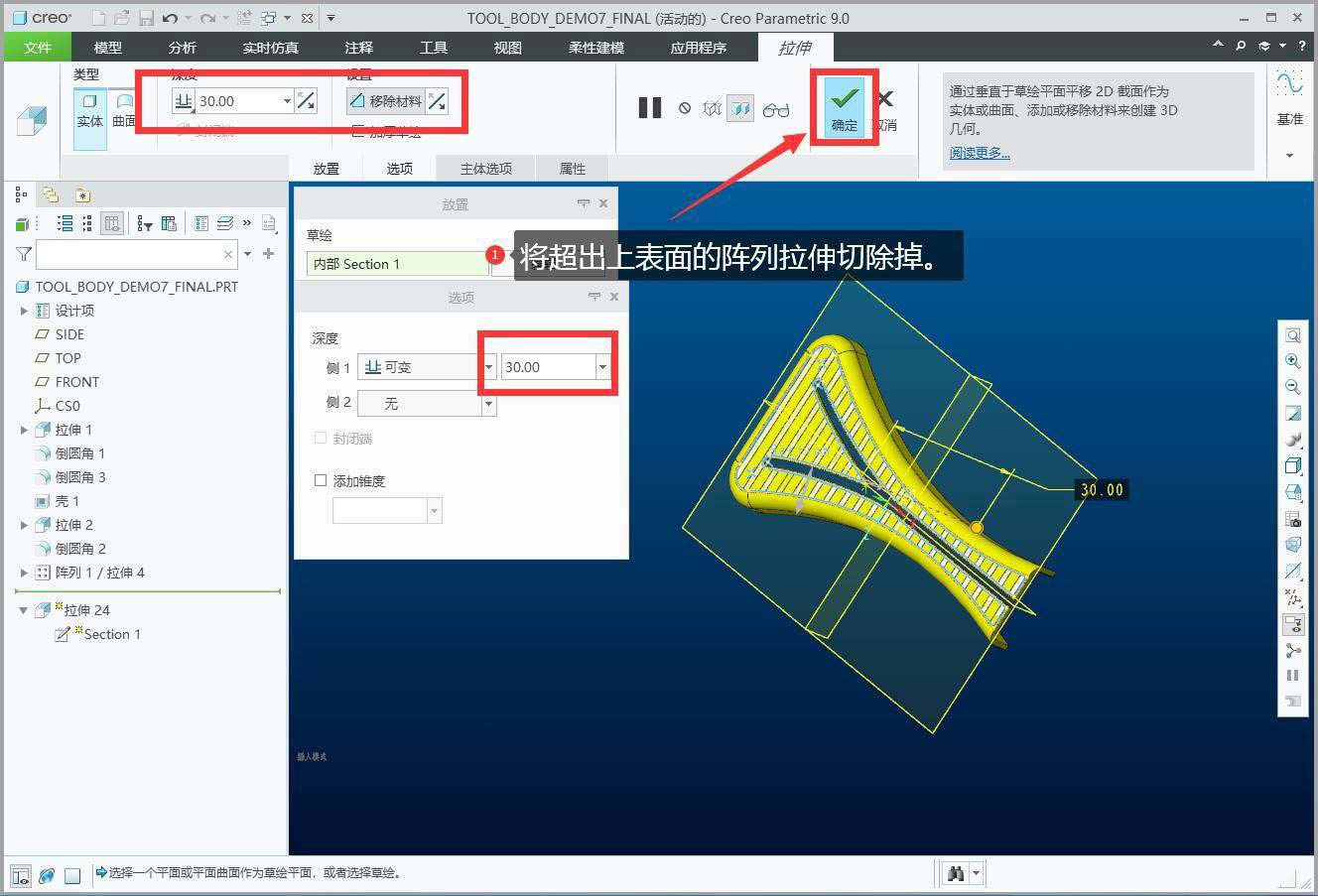

将超出上表面的阵列拉伸切除掉。

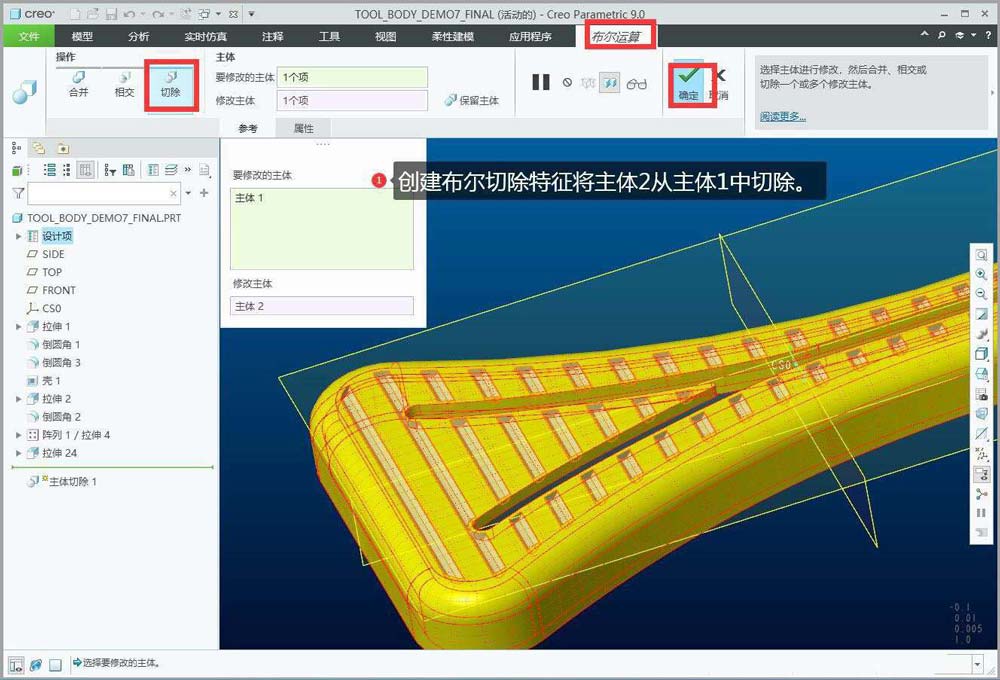

创建布尔切除特征将主体2从主体1中切除。

这样就在零件表面创建出复杂的槽了。

以上就是CREO创建复杂的槽技巧，希望大家喜欢，请继续关注脚本之家。
