为此做了个以下方式的大杂烩的练习：XFEM，VCCT，损伤+断裂（复合模式），重力载荷+初速度，隐式动力+静力。
目的：模拟一个瓶子的破裂效果
建模：瓶子模型——用Hypermesh随意做的，其厚度=2.0 mm，见笑了。
裂纹预置——初始裂纹预置在瓶子内层竖向的两个单元上，裂纹长度约10mm。
瓶子材料——瓶子的材料假定是钢化玻璃，其E=75 Gpa，ν=0.25， ρ=2600kg/m^3,σmax=40 Mpa, GⅠ=1.5 N/MM, GⅡ=GⅢ=1.0 N/MM
边界条件——瓶子以50000 mm/s的初速度跌落到刚性地面上。
分析步骤——一个隐式动力步加一个静力步

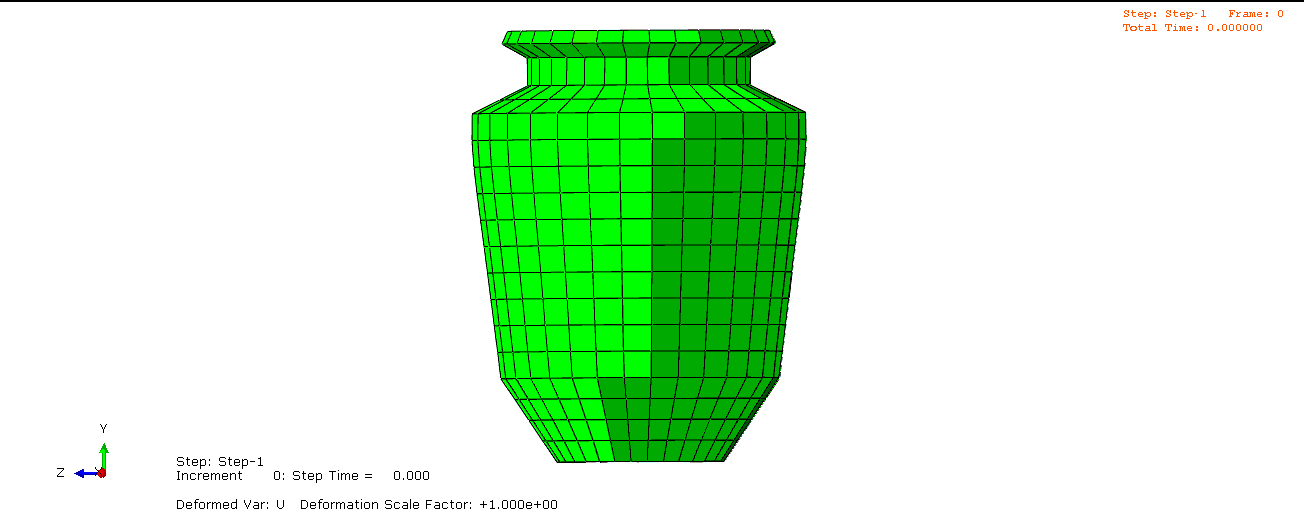

以下是inp文件和动画
.gif)
