creo4.0工程图经常需要标注基准，以作为标注尺寸、公差等参数的参照，该怎么创建基准平面呢？下面我们就来看看详细的教程。

查看详情

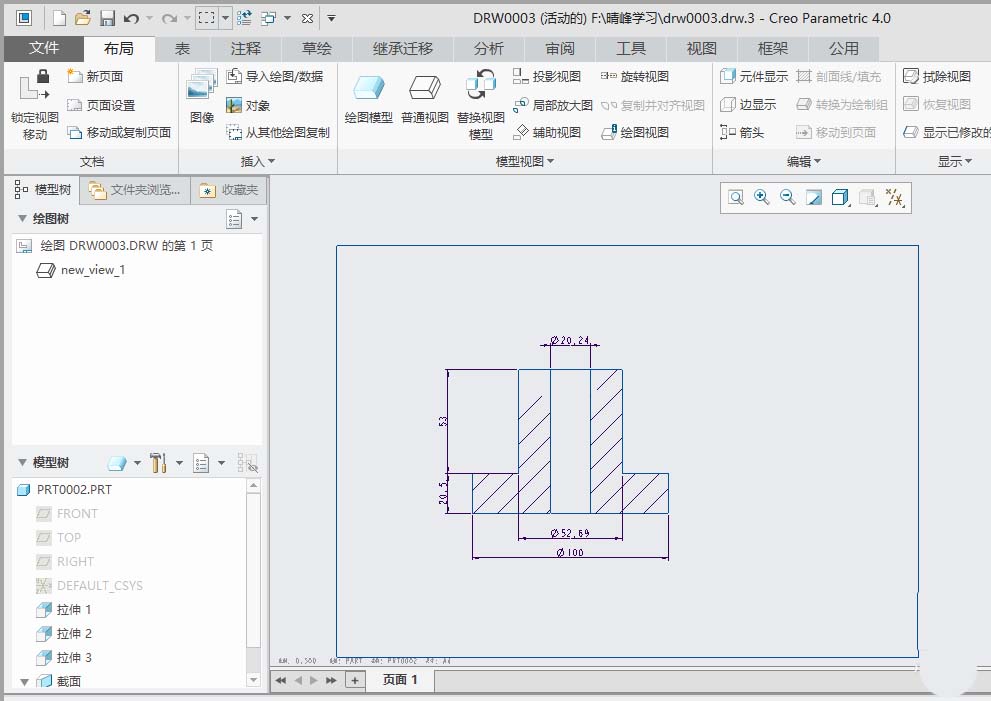

1、打开creo4.0软件，打开一个工程图文件。

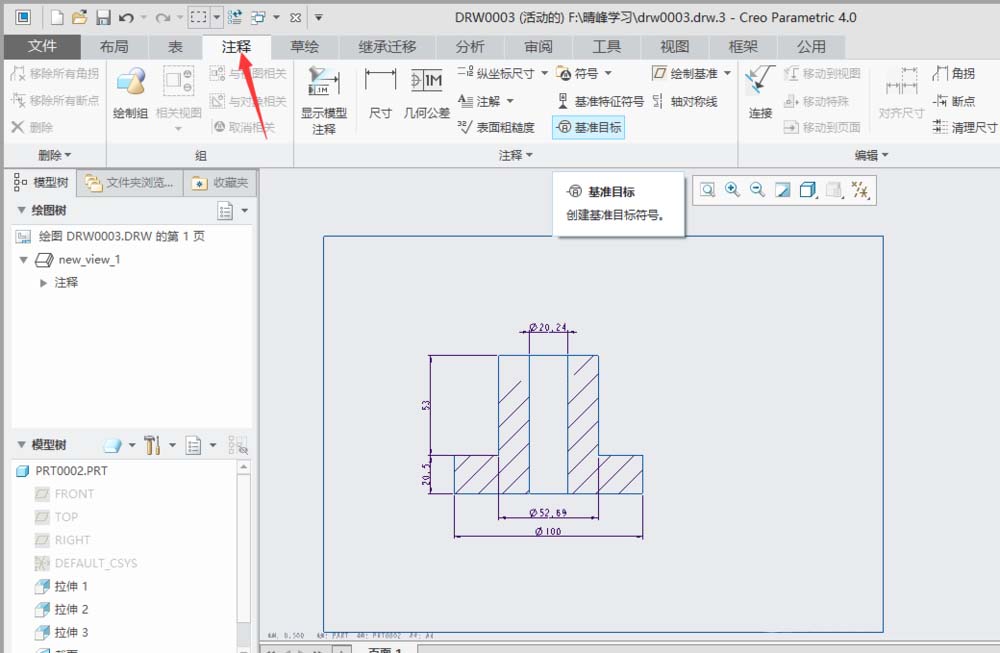

2、切换到“注释”功能选项。

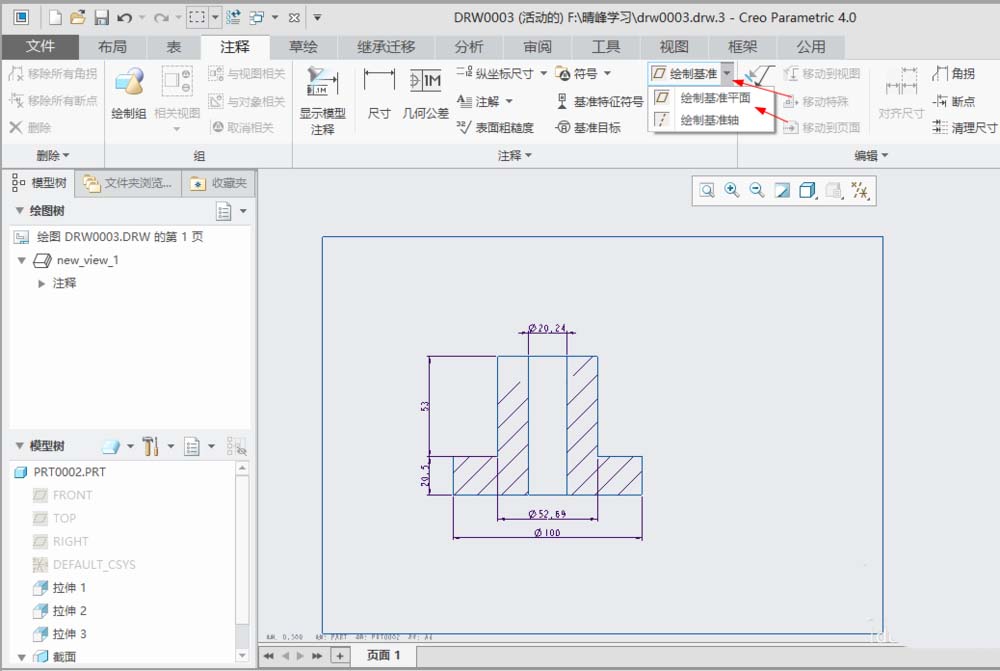

3、单击注释区域中“绘制基准”下拉按钮，选择“绘制基准平面”。

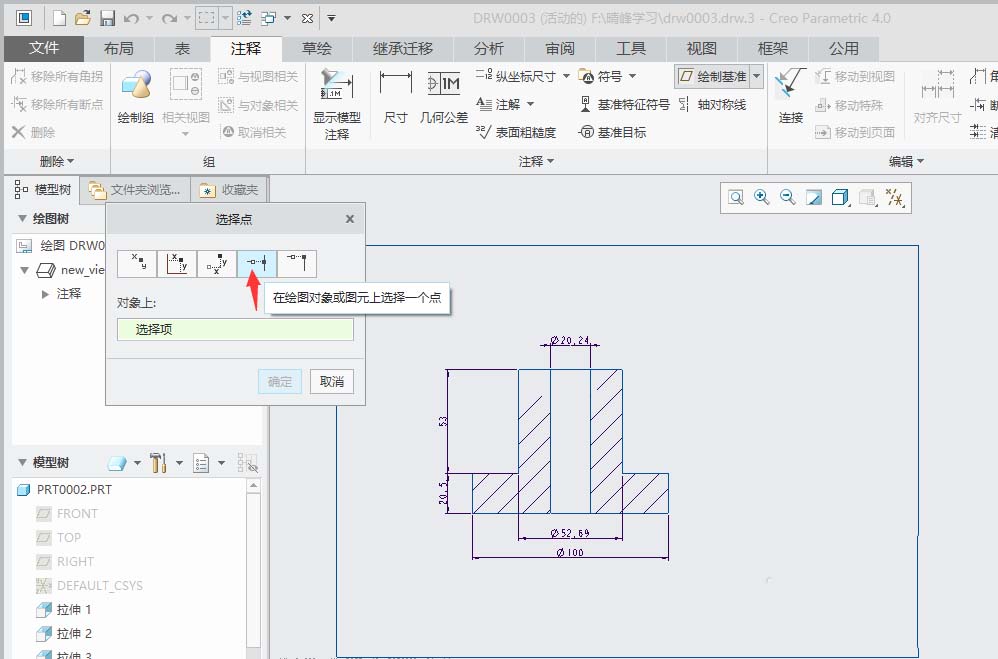

4、在弹出的选择点，单击“在绘制对象或图元上选择一个点”图标。

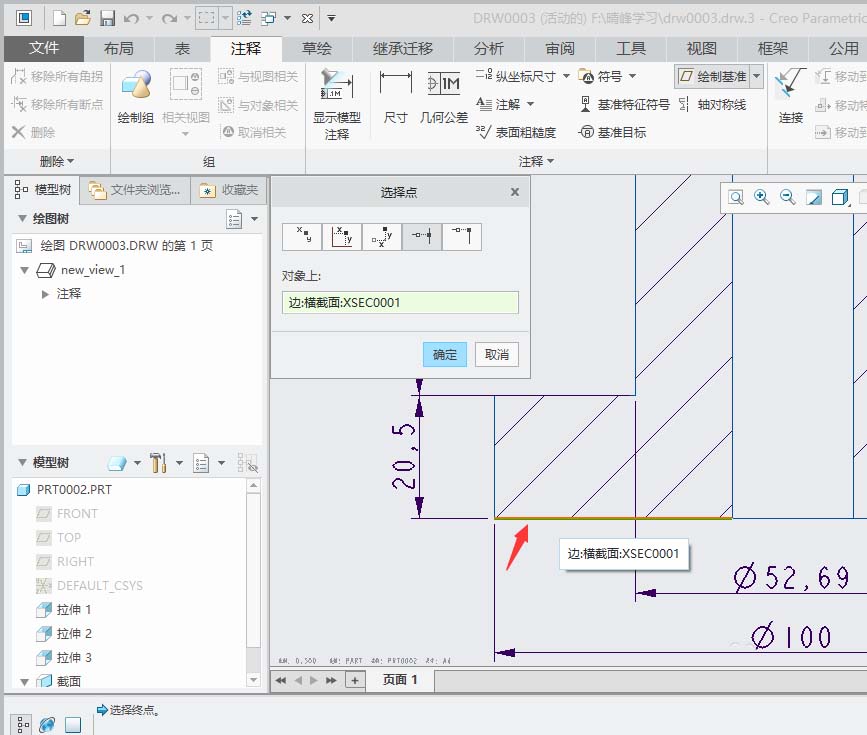

5、选择下图中标示的边。

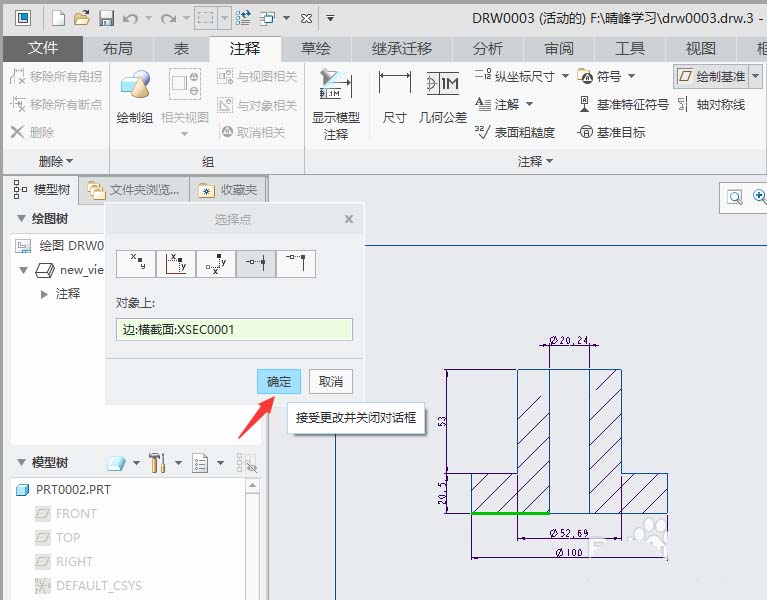

6、单击“选择点”对话框中的“确定”。

7、系统提示选择中点，选择下图标示的边。

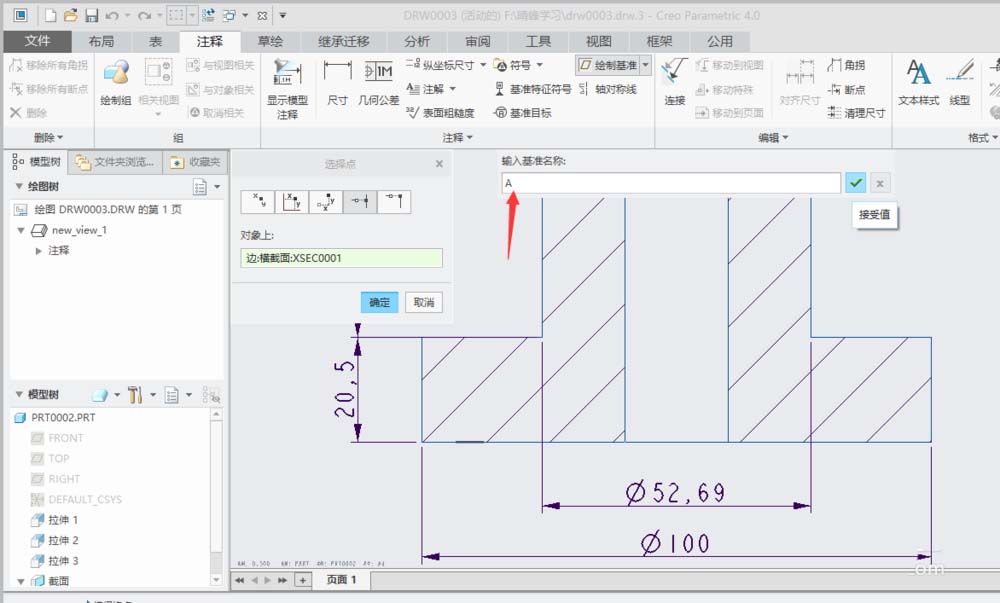

8、单击鼠标中键，提示输入基准名称。输入A。

9、单击鼠标左键两次完成创建基准面A。

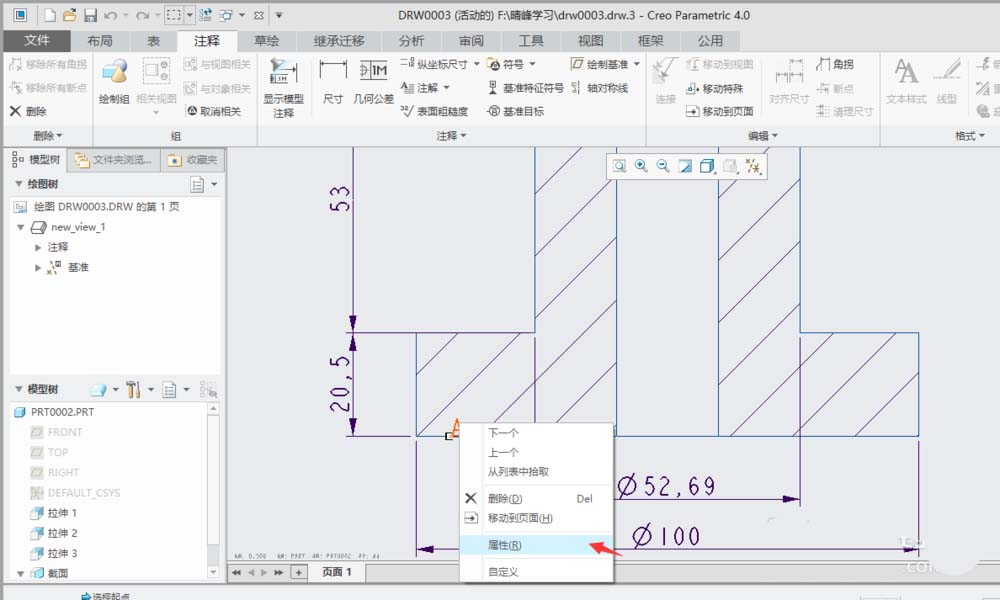

10、选中基准面A，右击选择”属性“

11、单击”基准“对话框中显示栏中的”设置“（带有图标的A），单击”确定“。

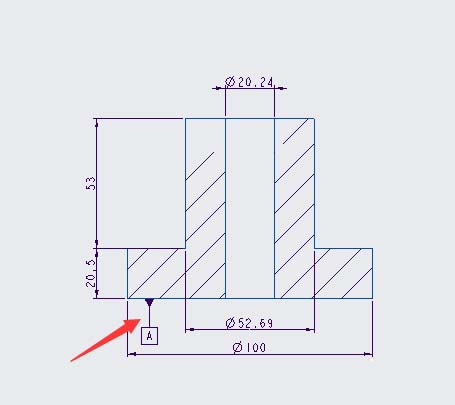

12、将基准图标按步骤11设置后，显示如下图

以上就是creo4.0中创建基准平面的教程，希望大家喜欢，请继续关注脚本之家。
