AutoCAD标注技巧：等距标注实操

调整线型标注或角度标注之间的间距。

执行方式

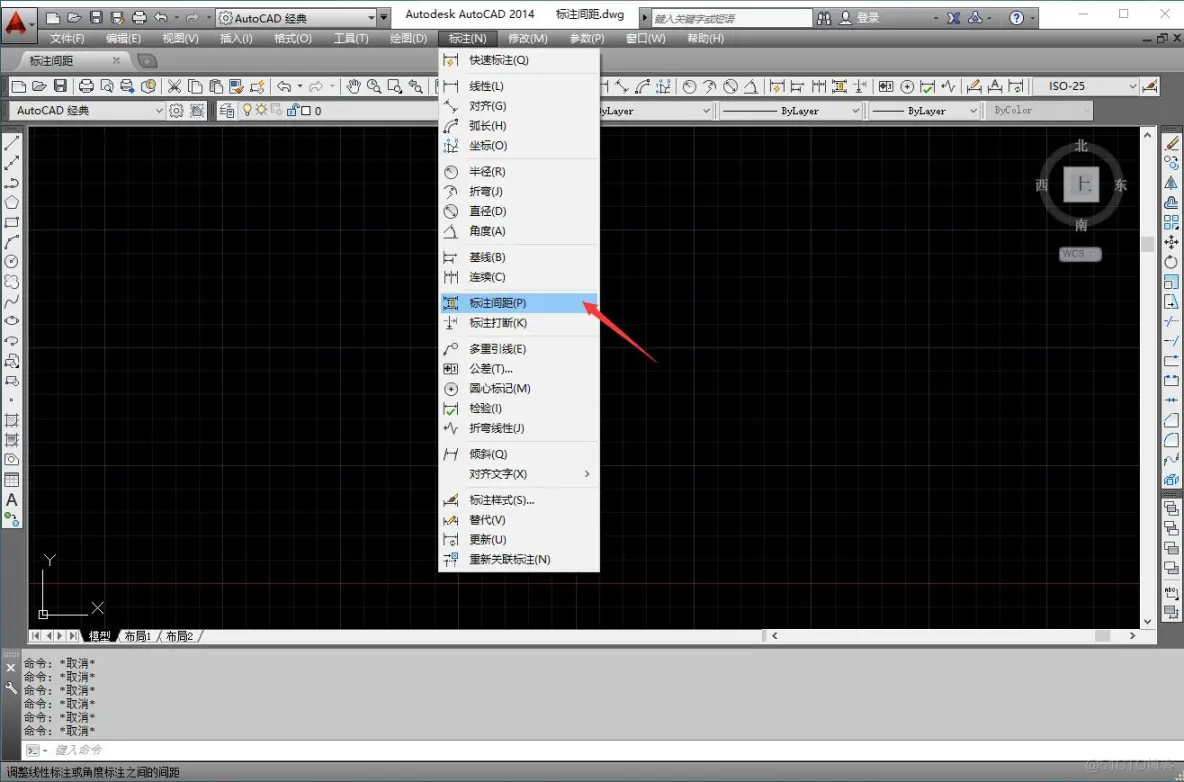

1）单击菜单栏“标注→标注间距”。如图：

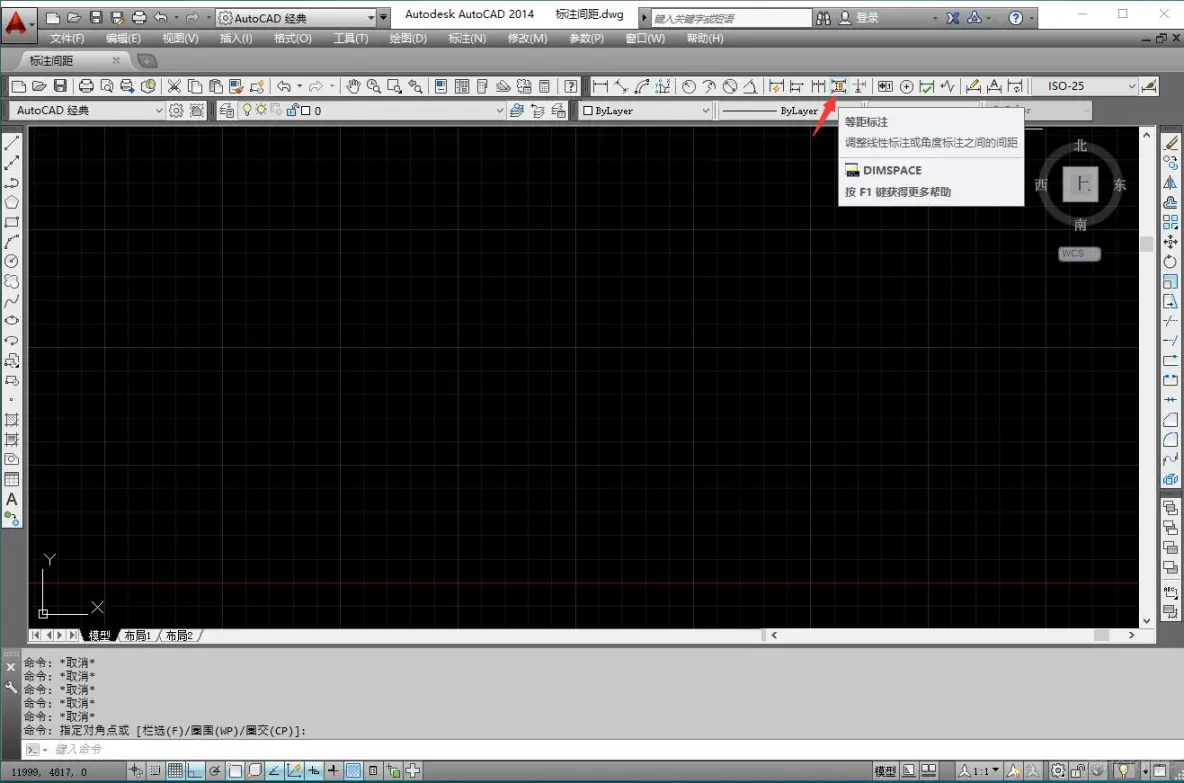

（2）单击标注工具栏“等距标注”按钮。如图：

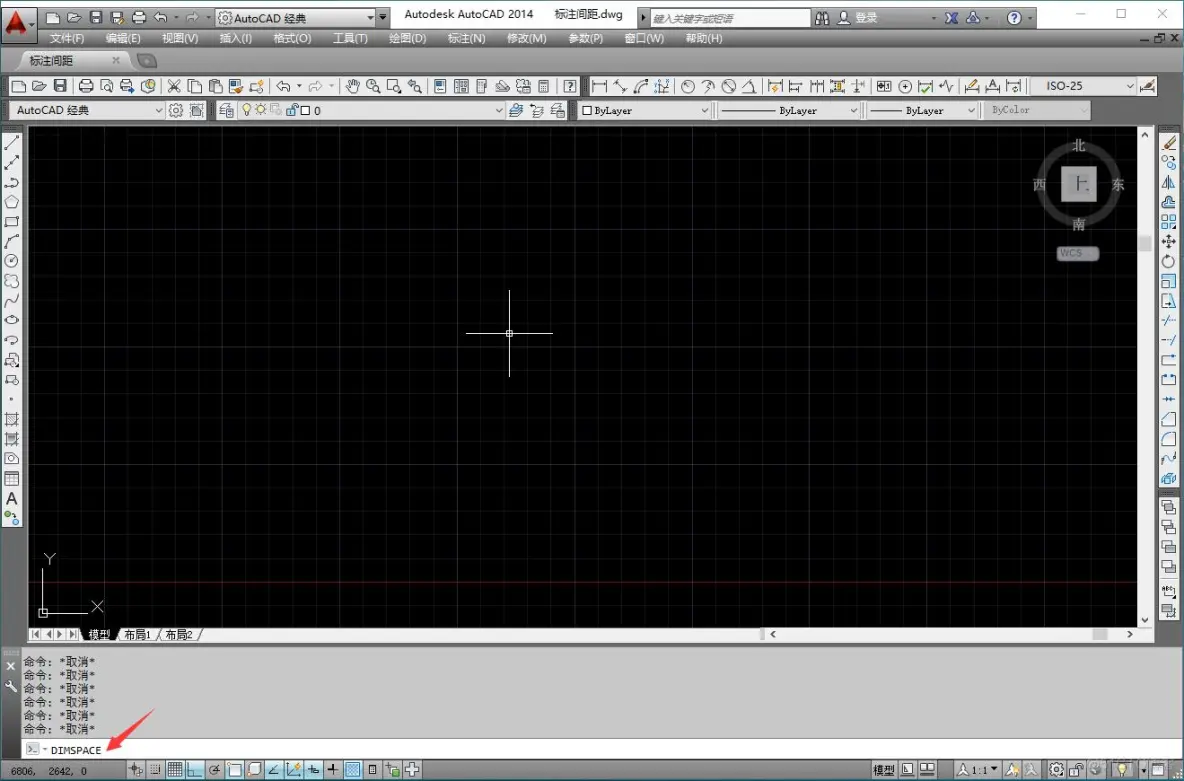

（3）在命令行中输入“DIMSPACE”按enter键。如图：

操作步骤

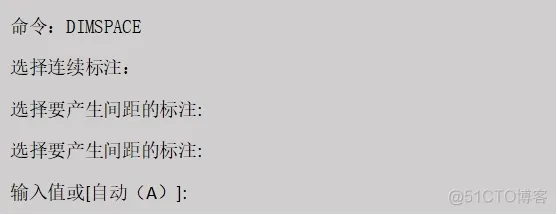

执行命令之后，命令行会显示以下信息：

选项说明

1）选择基准标注：指定平行线性标注或角度标注。

2）选择要产生间距的标注：根据基准标注指定要等间距放置的平行线性标注或角度标注。选择要进行调整的所有标注后，按下 Enter 键。

3）输入值：在选定的标注间的距离。

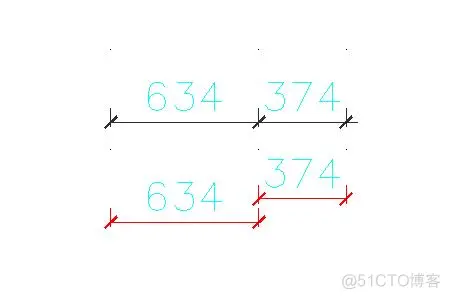

标注间距命令绘制效果图如下：
