VLAN技术解析

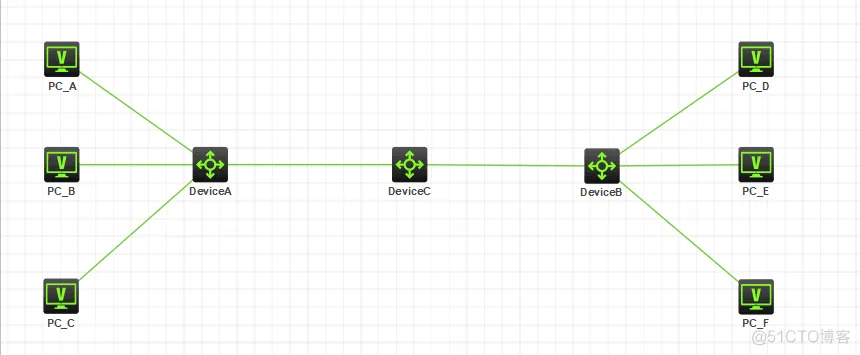

组网情况：

PC_A连接到DeviceA的 g1/0/1;PC_B连接到DeviceA的 g1/0/2;PC_C连接到DeviceA的 g1/0/3;

PC_D连接到DeviceB的 g1/0/1;PC_E连接到DeviceB的 g1/0/2;PC_F连接到DeviceB的 g1/0/3;

DeviceA的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式

DeviceB的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式

DeviceC的g1/0/23连接到DeviceA的g1/0/24; g1/0/24连接到DeviceB的g1/0/24

DeviceC的g1/0/23和g1/0/24都为trunk模式

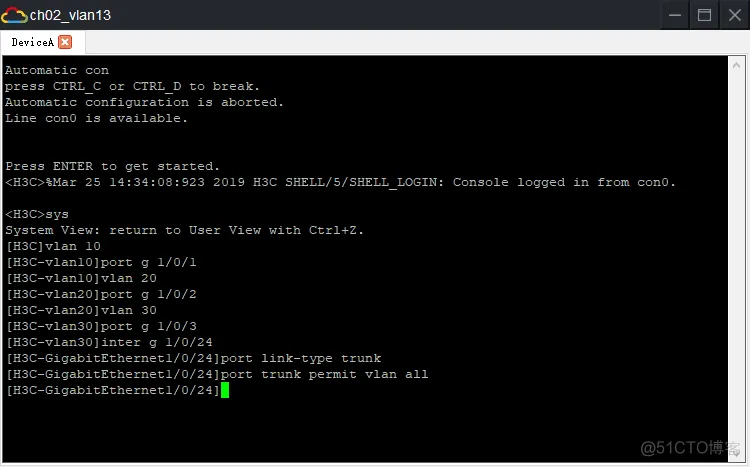

2.DeviceA和B的基本配置

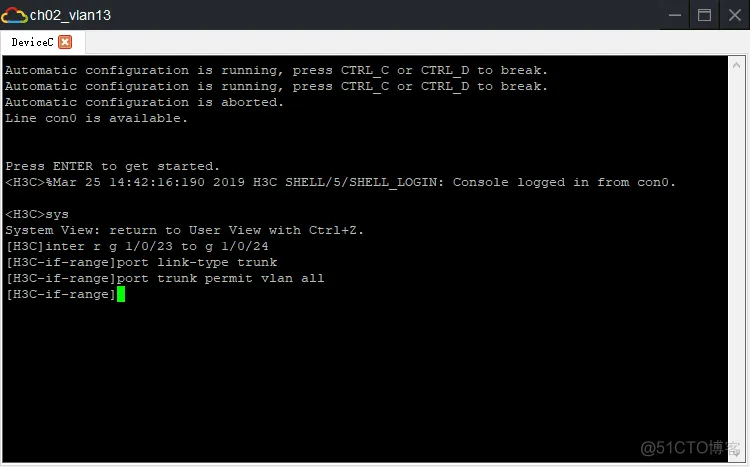

3.DeviceC的基本配置

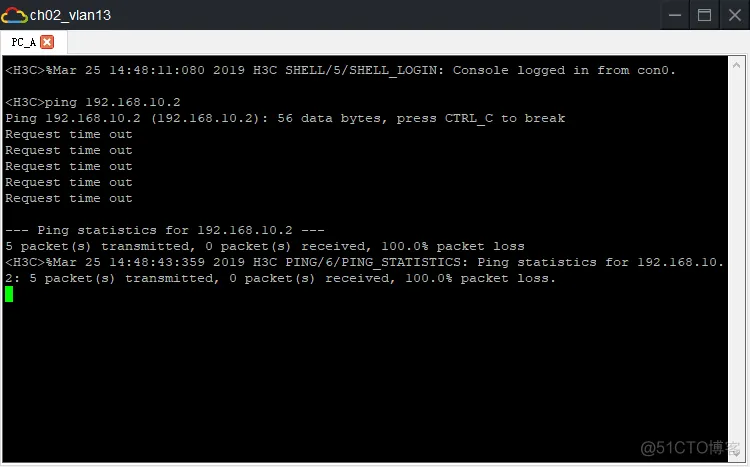

4.PCApingPCD不通

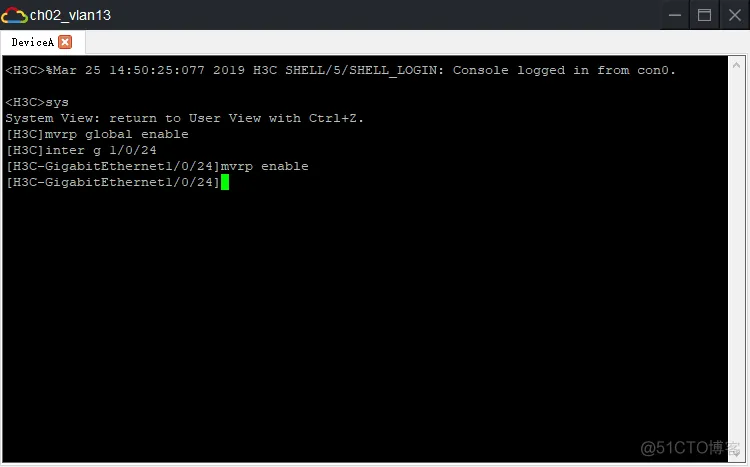

5.开启mvrp功能：DeviceA和B

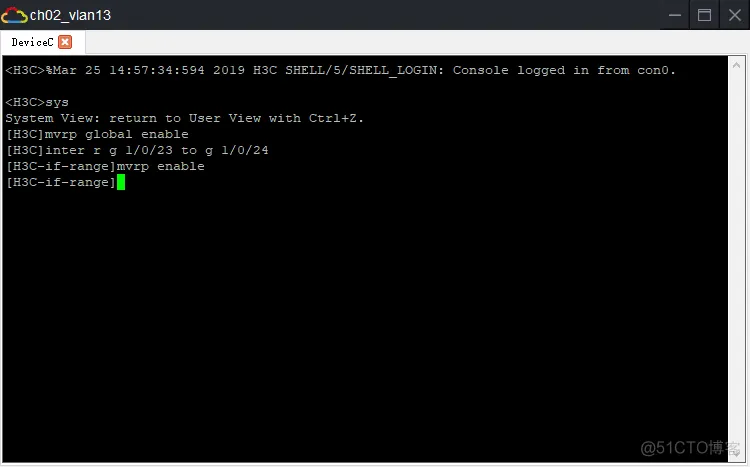

6.DeviceC配置mvrp

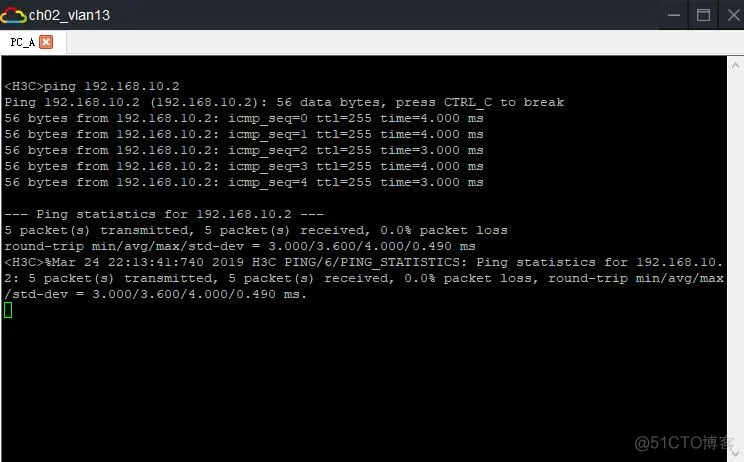

7.再次用PCA 成功访问PCB
