UG模具设计揭秘：弯管圆弧抽芯设计的奥秘

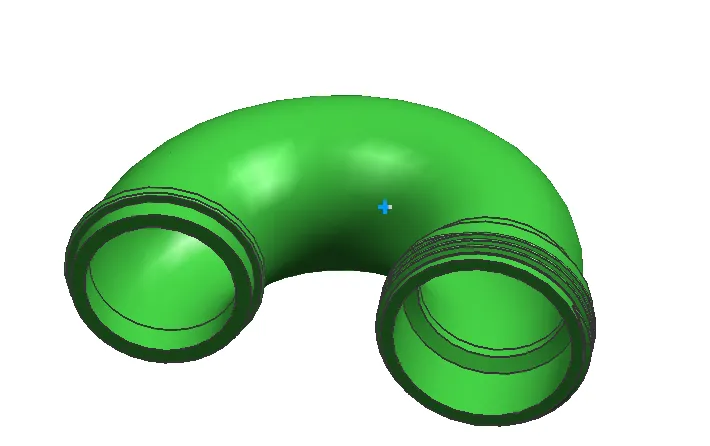

弯管类型的产品也是比较常见的，很多模具设计师都不懂得圆弧抽芯的原理

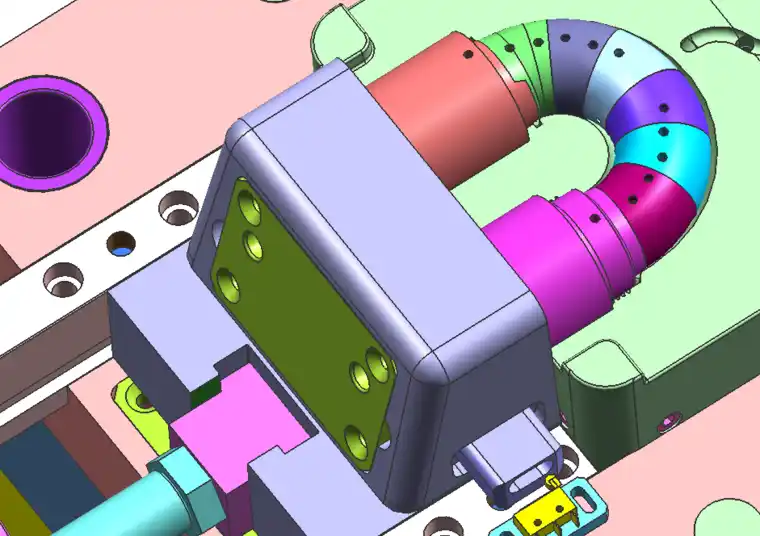

1.弧线抽芯行程比较大，需油缸抽芯，如图所示：

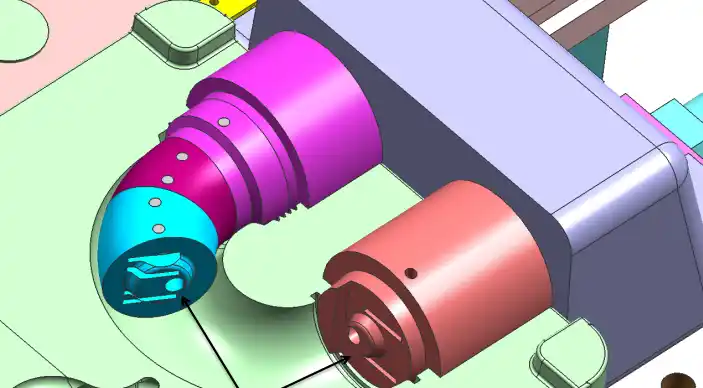

2.弧线抽芯需将滑块镶件分成几块，抽芯时沿着产品的弧度抽芯，如图所示：

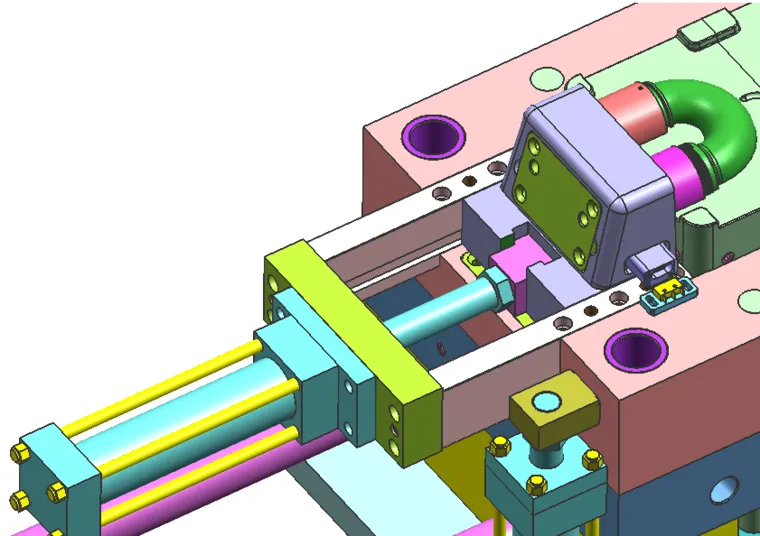

3. 滑块镶件用卡键连接起来，且用销钉定位，如图所示：

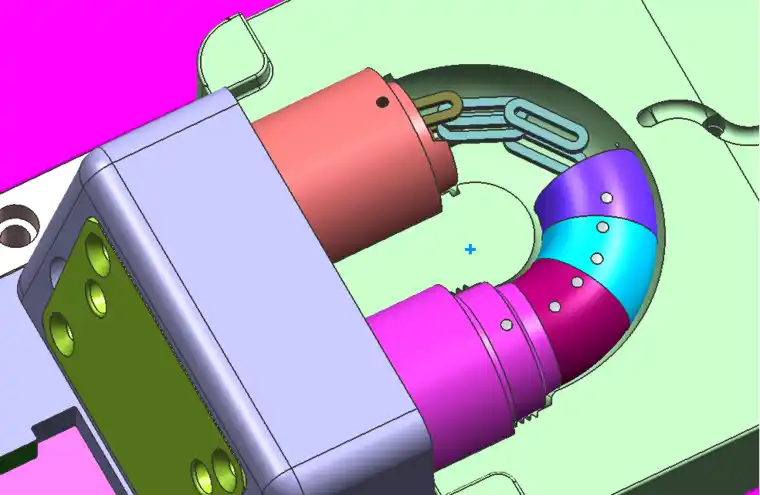

4. 滑块镶件内的卡键位置，必须避空，以免圆弧抽芯时卡键与滑块镶件干涉，如图所示：

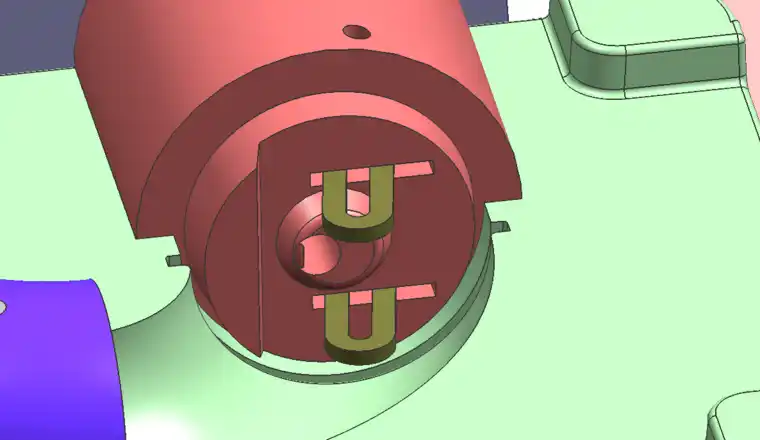

5. 滑块镶件之间必须做定位，便于顺利合模，不至于错位，如图所示：
