*LOAD_SSA技术探索：水下爆炸载荷工程计算方法

水下爆炸载荷是终点效应计算中难度较大一种仿真，最大的困难就在几何模型太大，计算条件要求高，时间成本高。为解决水下爆炸载荷的计算问题，Ls_dyna开发了一种工程算法，载荷关键字为*LOAD_SSA。该关键字不需要建立水域，只需要在关键字卡片中输入球形TNT的质量、炸药位置以及相关的载荷系数即可。计算模型如下：

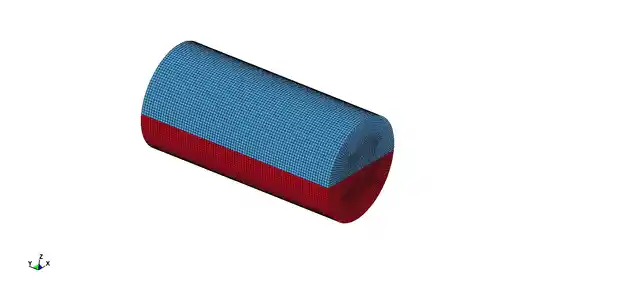

                                                               图1 数值计算模型

图1中为用壳单元建立的圆柱壳体，分为2个part，其中红色part为湿面。

载荷计算公式如下：

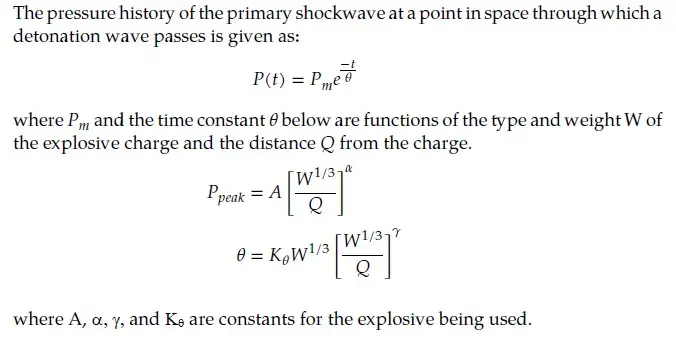

                                                               图2 载荷公式

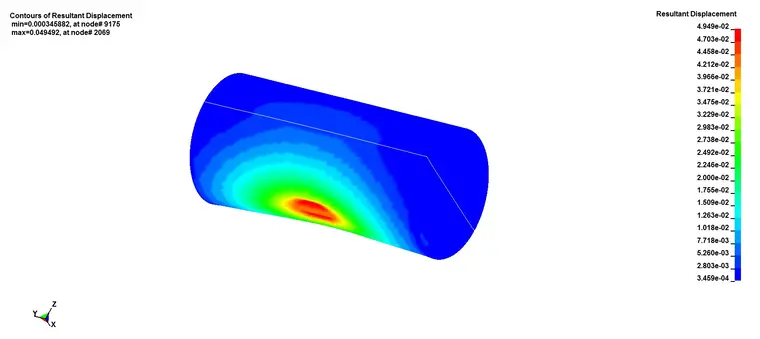

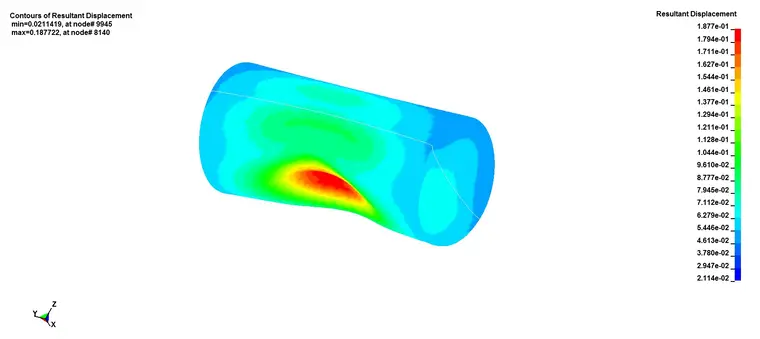

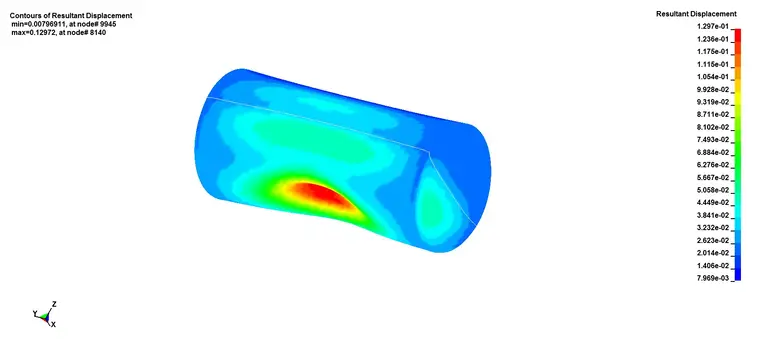

壳体在水下冲击波载荷作用下的位移相应云图如下：
