一、模型构建

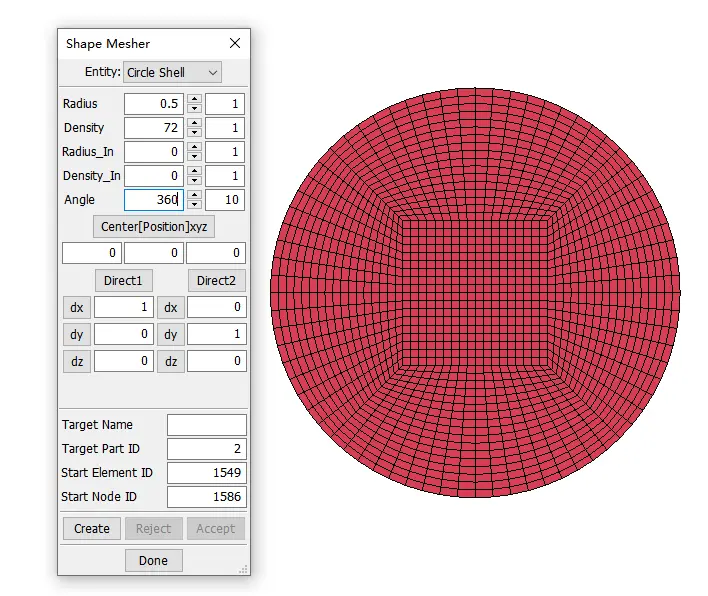

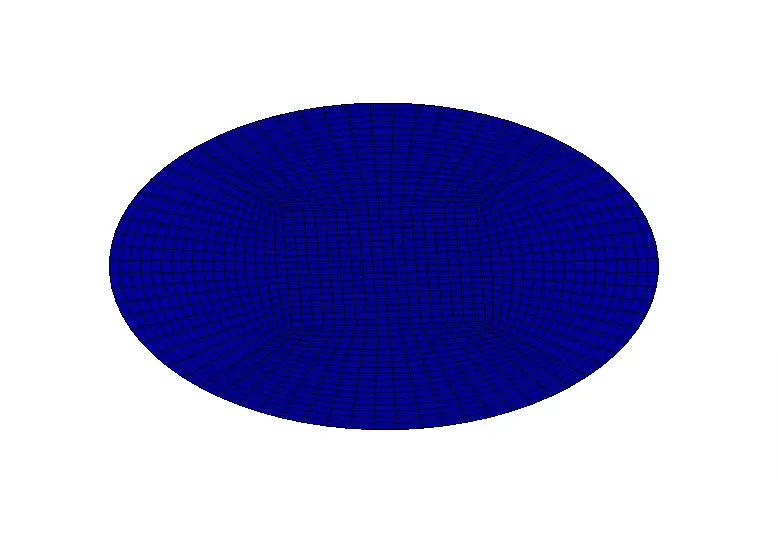

本文使用LS_Prepost联合dyna进行爆炸等效分析，采用Prepost进行圆盘建模，同时构建好相关网格，如图1所示。
图1
二、材料定义

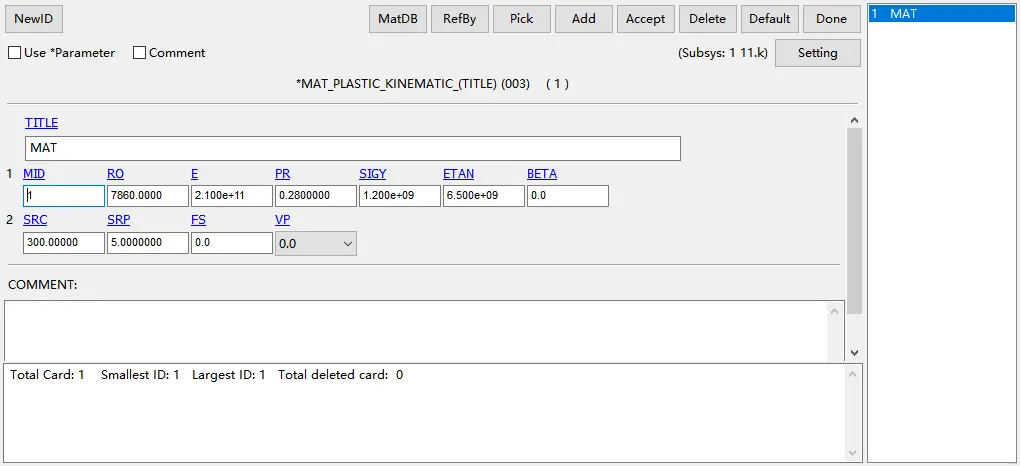

定义如图2所示材料；
图2
三、单元算法定义

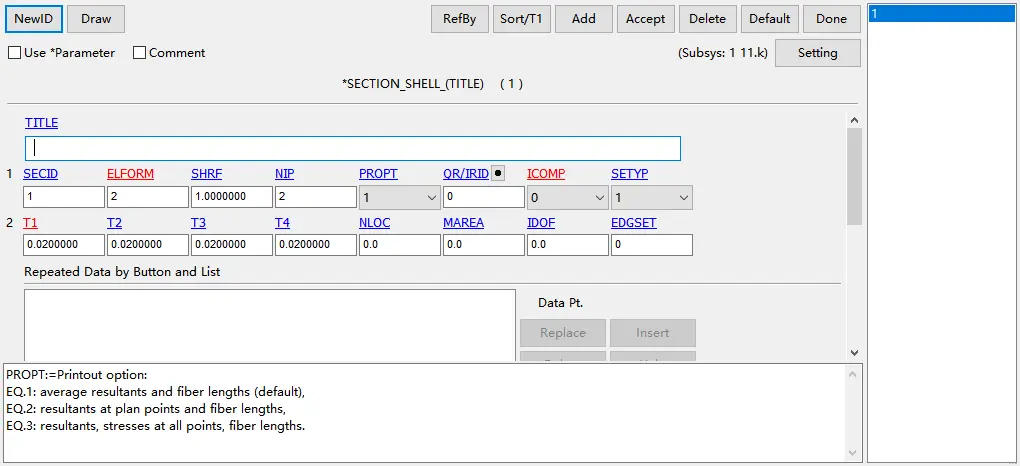

定义壳体单元算法，如图3所示；
图3
四、边界及加载条件

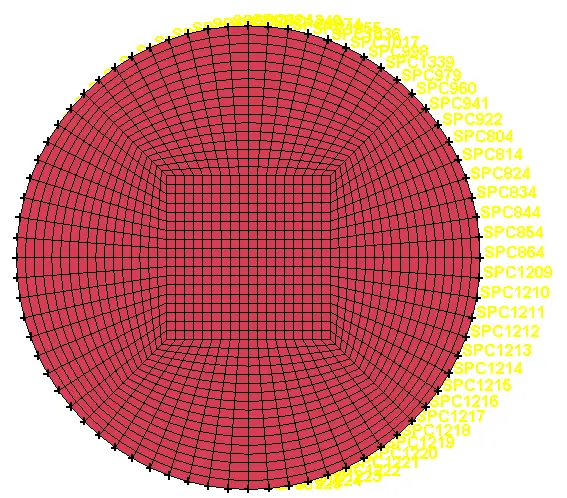

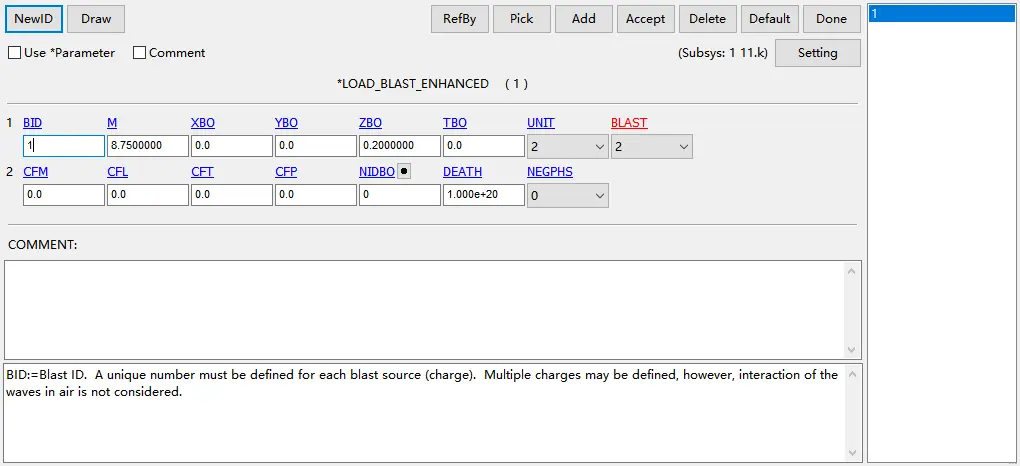

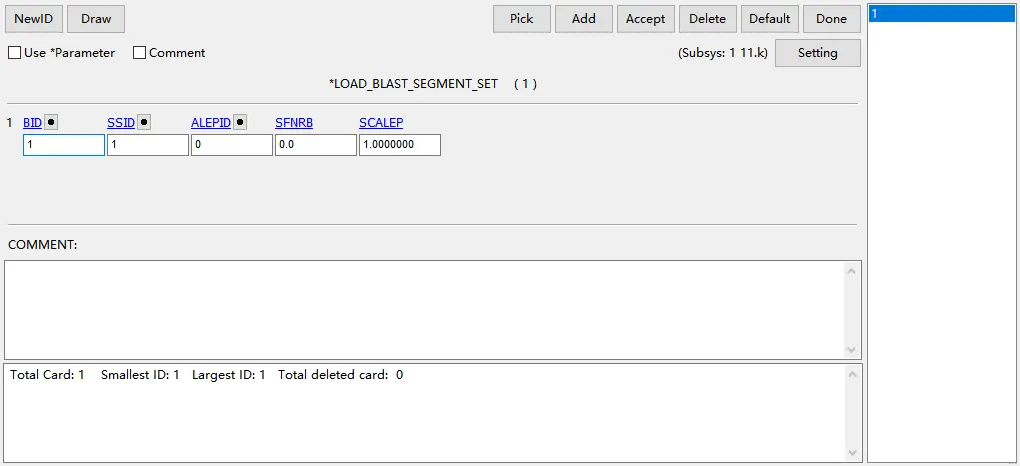

进行壳圆周边约束，同时施加爆炸载荷，如图4所示；
图4
五、相关定义赋予

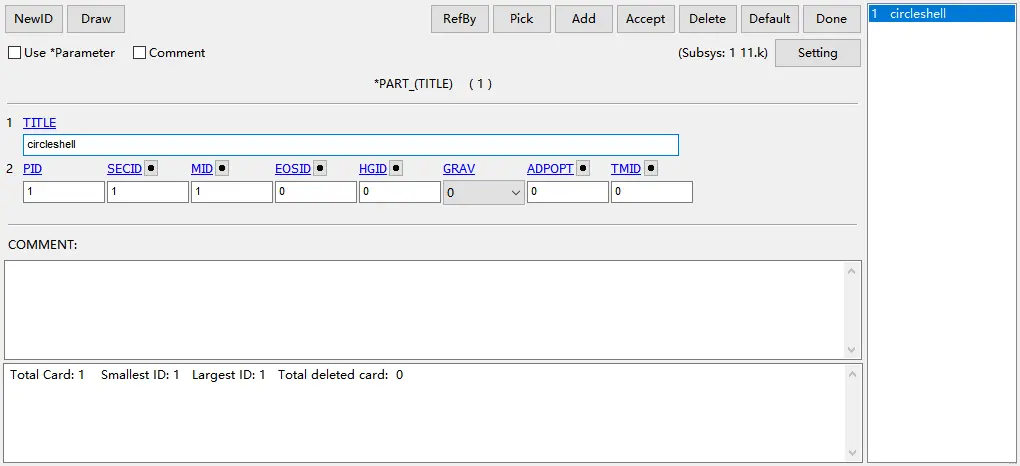

将定义好的材料以及单元算法进行赋予，如图5所示；
图5
六、接触设置
单个零部件无接触设置
七、求解设置

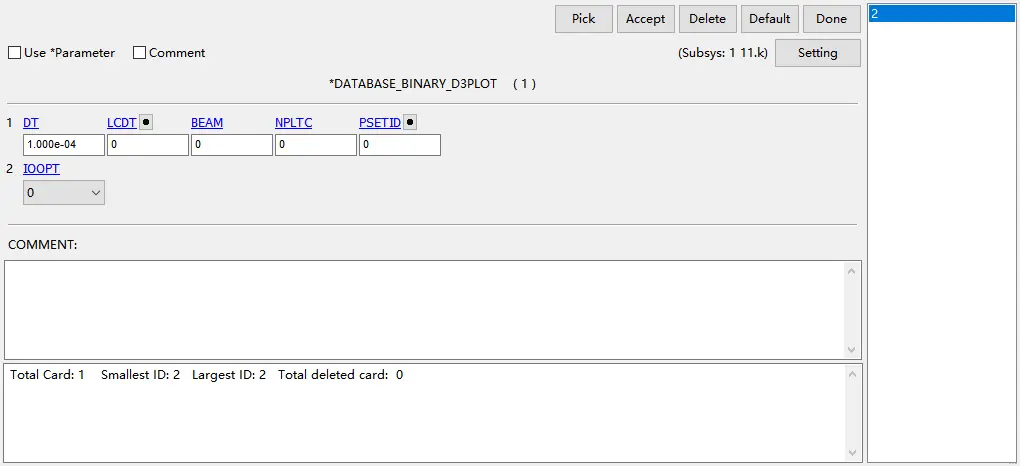

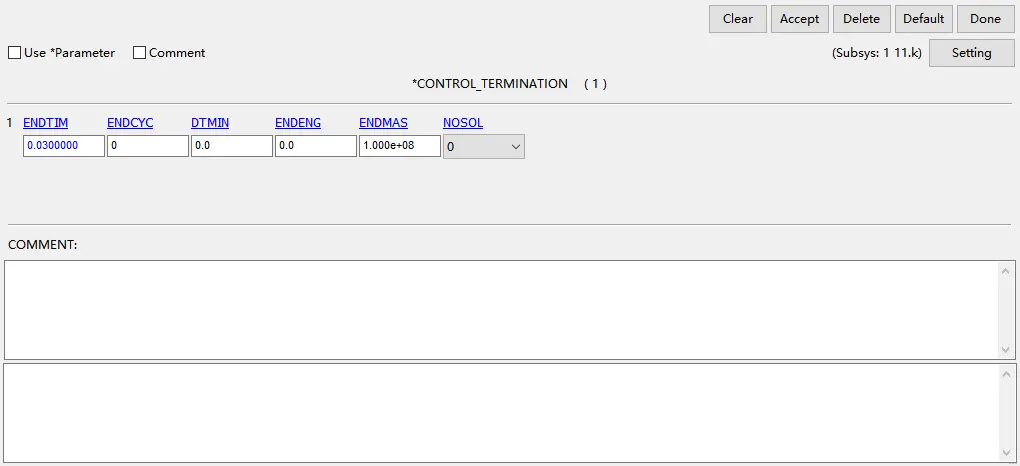

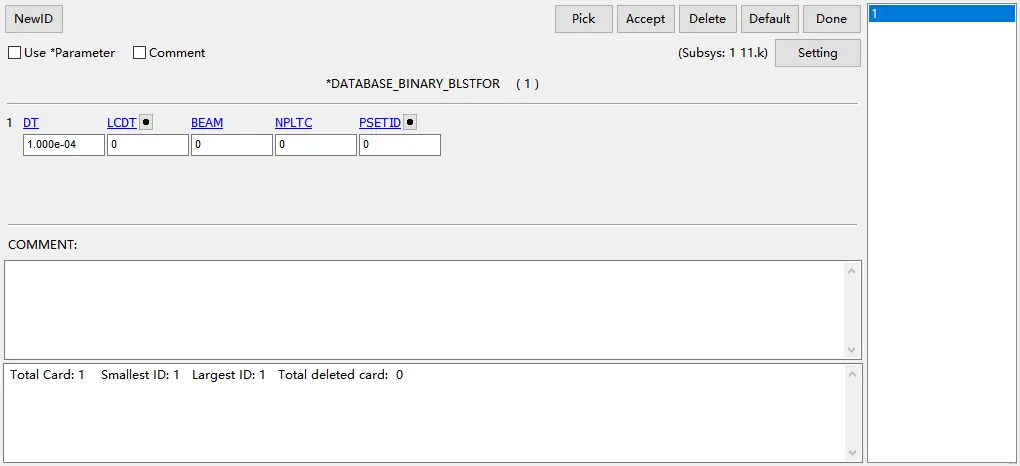

求解设置与输出控制如图6所示；
图6
八、求解
将k文件输入dyna进行求解，如图8所示
图8
九、结果展示
最终结果如图9所示；
