基于ncode的多轴振动疲劳仿真分析技术

1 引言

在实际的振动疲劳测试过程中，一般要求对Z向、Y向和X向依次进行加载，本文主要介绍了如何运用hypemesh+ncode软件实现上述过程的模拟。

2.模型介绍

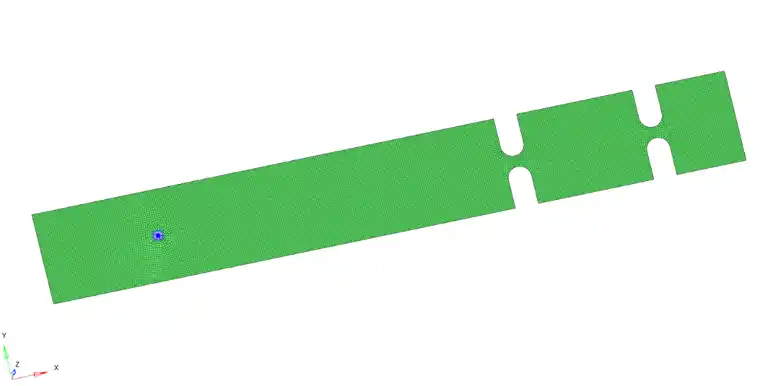

有限元模型如下图所示，材料为6061T6，屈服强度为240MPa，抗拉强度290MPa。

在Hypemesh中建立有限元模型，如下图所示，在左端圆孔处采用刚性单元Rbe2进行连接，并施加固定约束，运用optistruct求解器对模型进行Z向、Y向和X向频响分析，并输出.OP2格式的结果文件。

搭建ncode仿真流程如图所示：

仿真结果如图所示，最大损伤位于固定孔处。
