揭秘Patran：高效六面体网格划分隐藏技巧

1  步骤介绍

说明：该插件利用Patran未经公开的六面体网格划分功能函数fem_create_mesh_hex开发而成，该功能存在局限和不够稳定。因此，感兴趣的用户可测试使用。

1）插件安装：

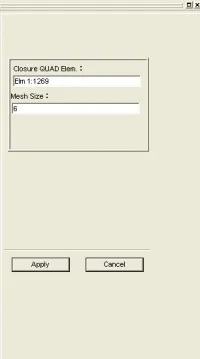

将附件HexMesh_V1.plb及p3epilog.pcl两文件拷贝至Patran的安装目录下，启动Patran，将在Patran菜单出现HexMesh V1.0，点击该菜单出现如下图示输入界面，用户需要事先对几何实体所有表面进行四边形网格划分，并形成封闭面网格，然后该插件可基于此封闭面网格形成六面体实体网格。具体操作步骤见下述测试。

2）案例测试：

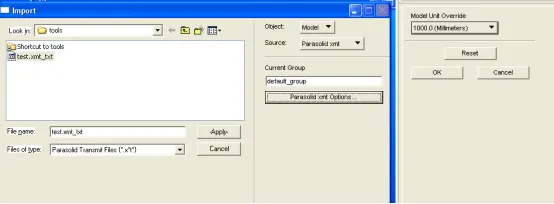

a）启动Patran2010创建新db,读入test.xmt_txt，选择mm单位读入。

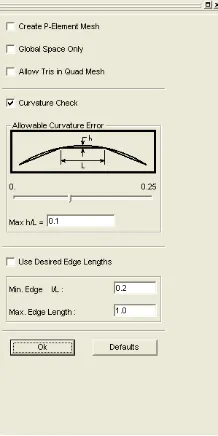

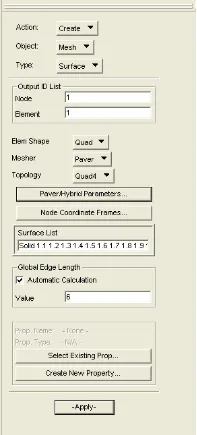

b）对实体所有表面用Paver生成四边形网格，注意在Paver参数的设置中使其不生成三角形网格：

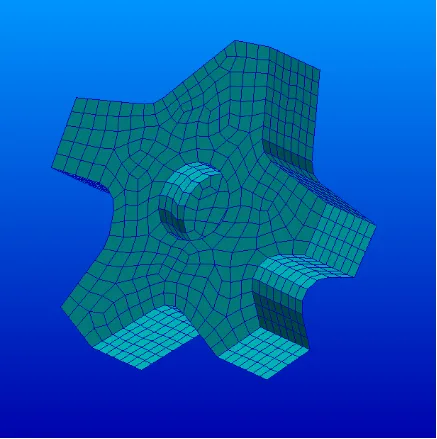

划分的面网格：

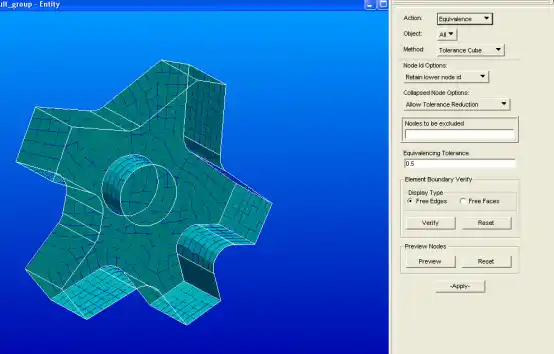

c）消除重复节点，检查单元法向向外，保证面网格封闭。

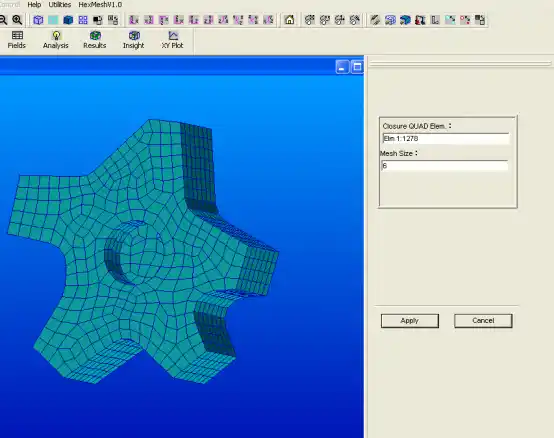

d）选择该实体所有面网格，输入网格大小，点击Apply将进行六面体网格划分。

选择面网格：

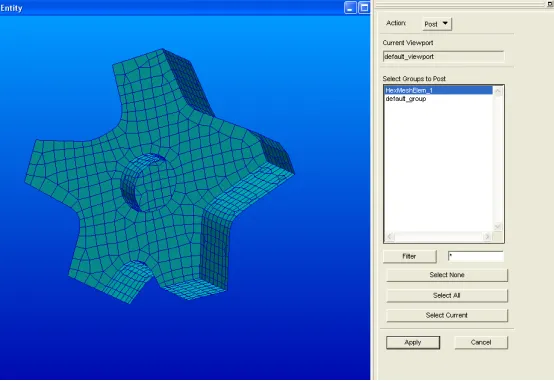

形成的六面体网格放于HexMeshElem_1组中

2 参考信息

模型文件：HexMesh_V1.plb，p3epilog.pcl和test.xmt_txt

适用版本：MSC Nastran2011
