NX5齿轮啮合分析：精准模拟与验证

找了一个齿轮的PRT，做了一个齿轮啮合受力分析。


希望和大家讨论一下NX5的高 gear.gif

做法如下:

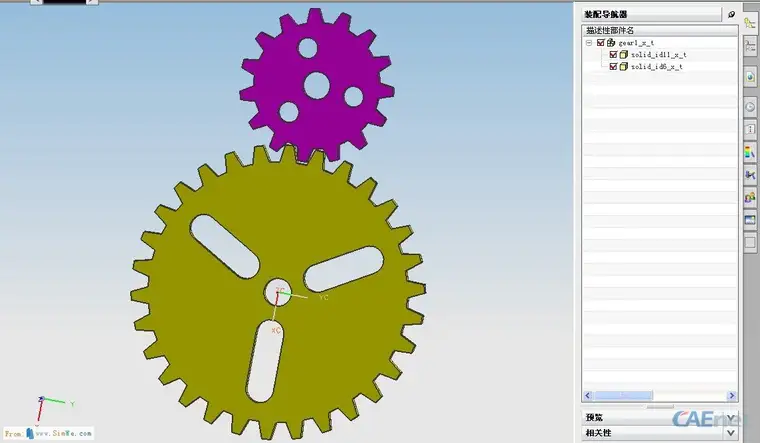

11.打开装配文件，进入高级仿真。

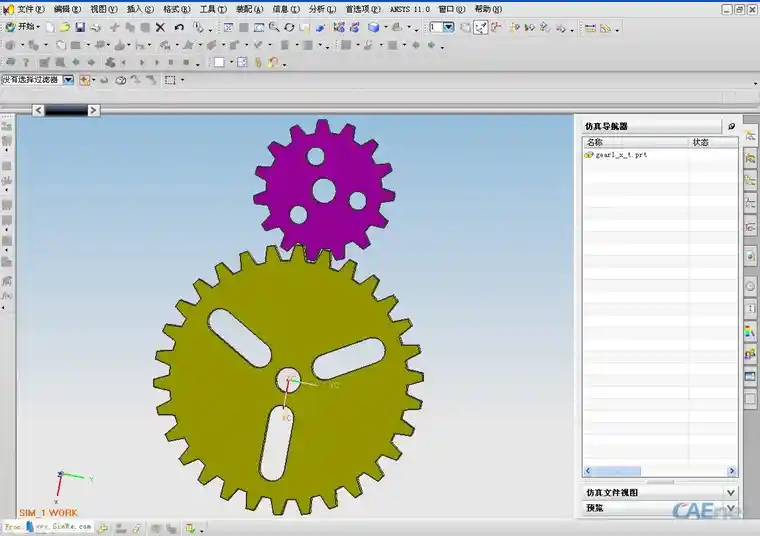

2。在装配导航器点击右键，新建FEM和仿真。

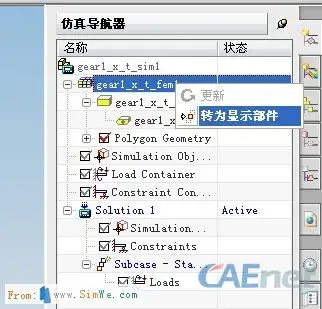

3。在装配导航器点击FEM文件，转为显示部件。

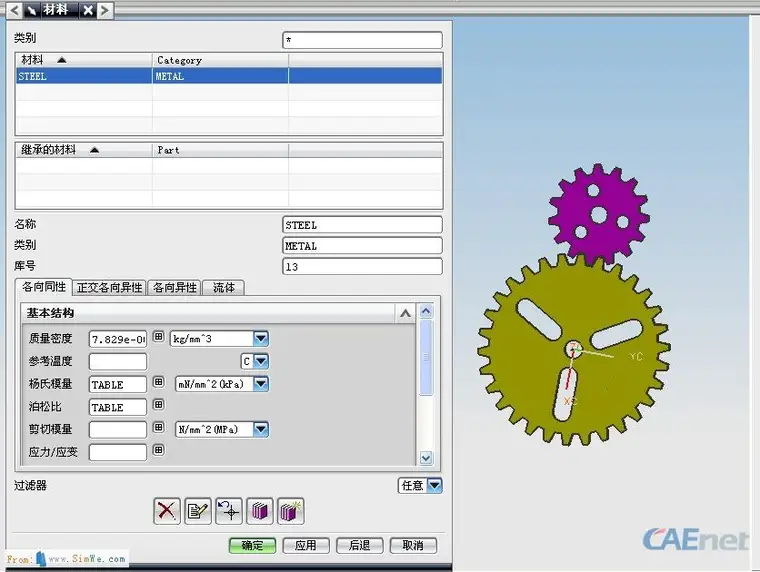

4。给两齿轮添加材料。



5。建立网格匹配条件，用手动方式，选折图上圈住的两相对面。

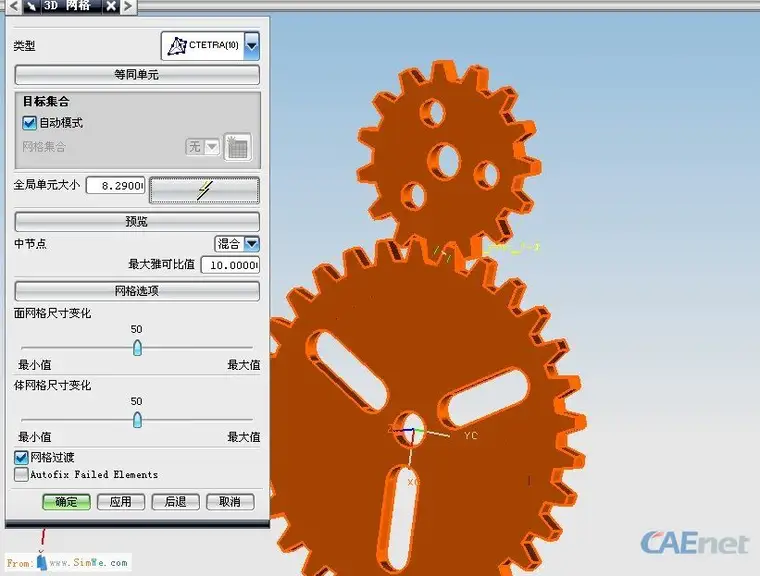

6。化分网格。

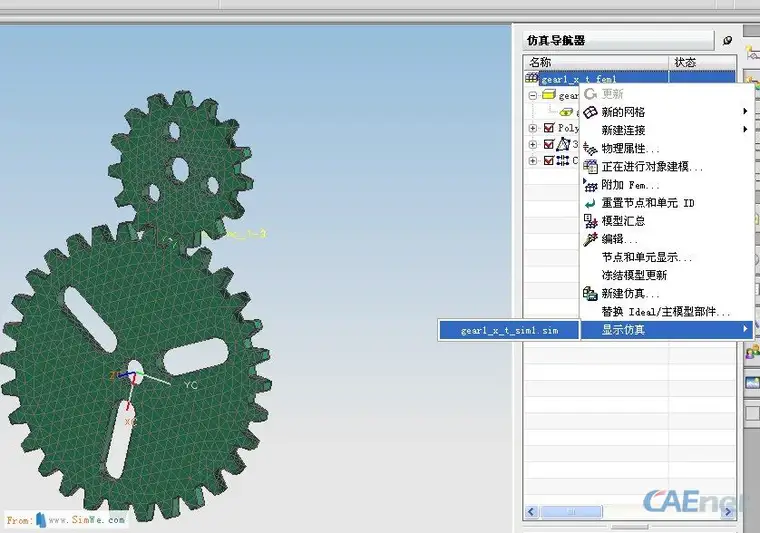

7。显示SIM模型。

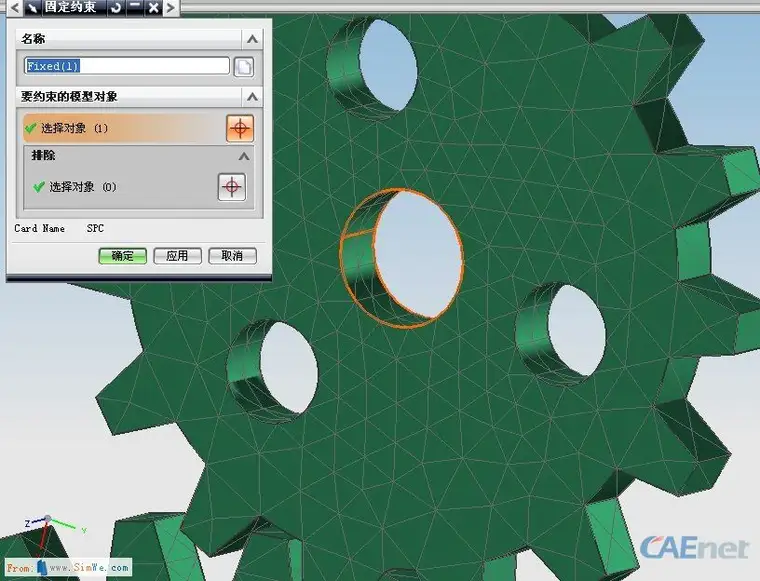

8。选折小齿轮高亮显示面，添加固定约束。
