UG NX标准叶轮建模详解：表达式与点集坐标应用

 建模过程：

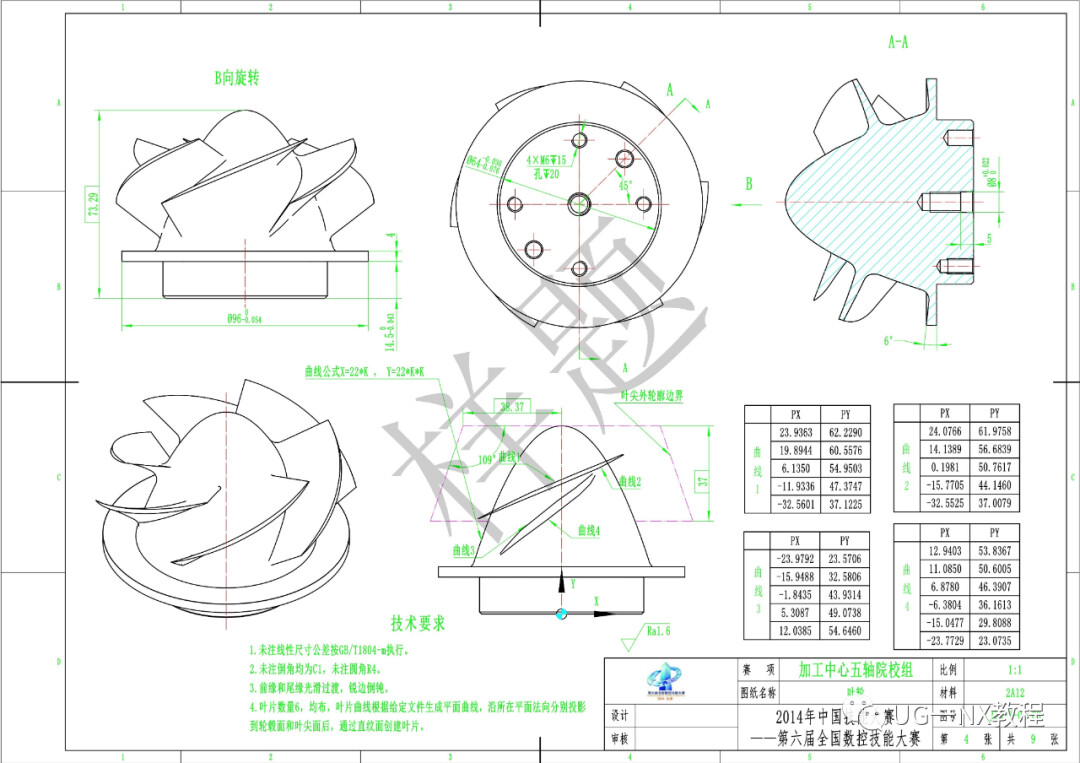

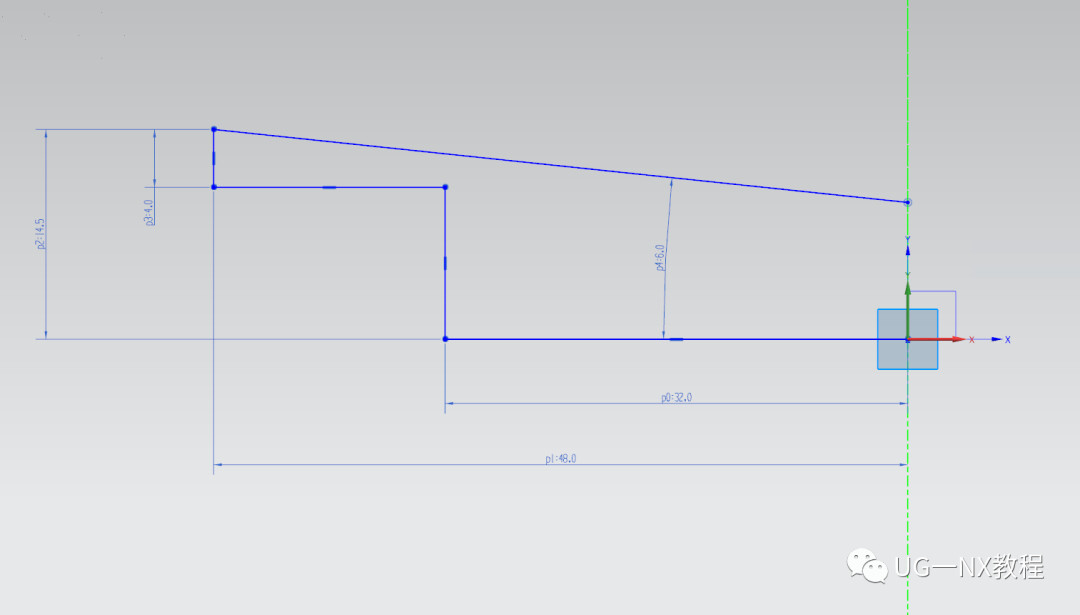

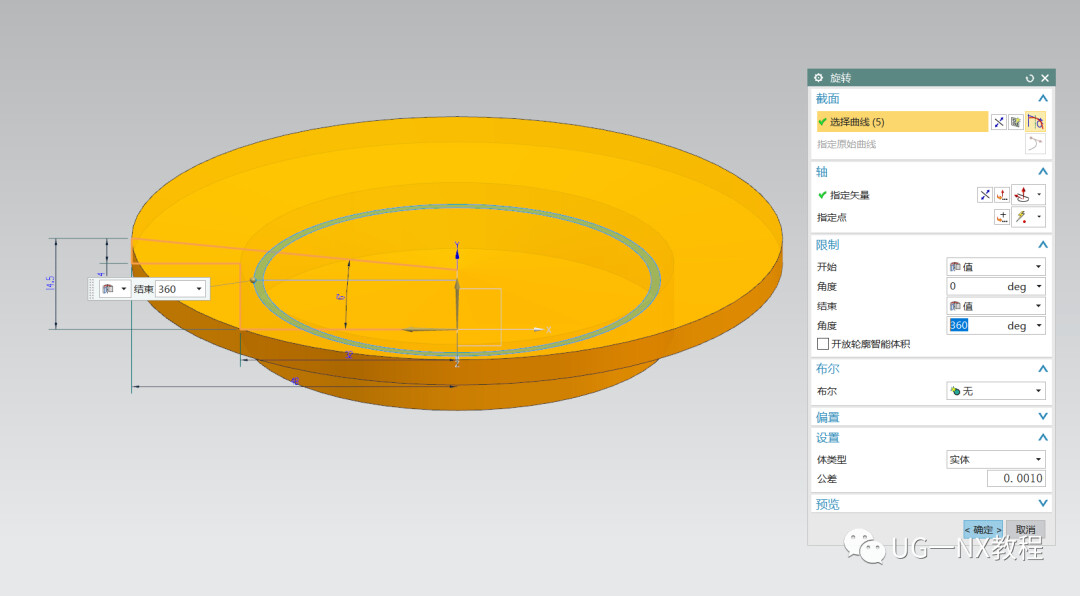

    1.首先根据图纸画底部草图，做一个旋转。

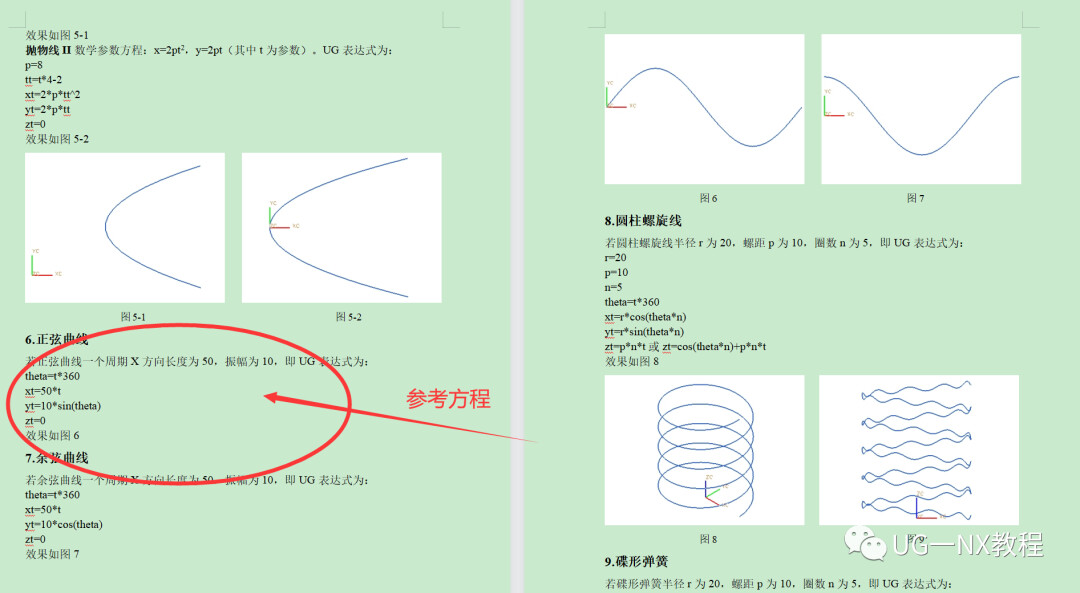

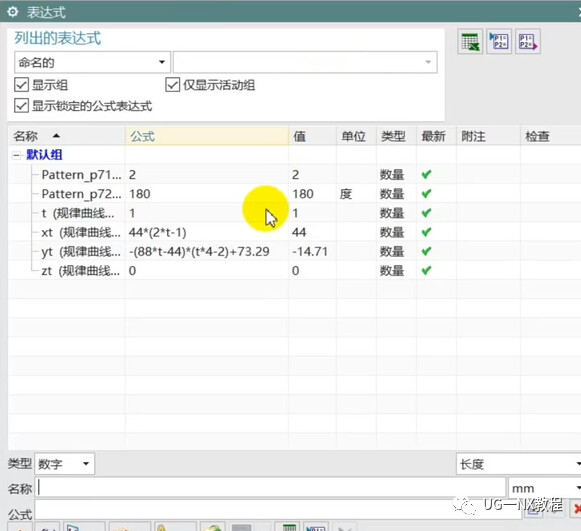

 2.接下来做规律曲线，可以参考之前给学员的表达式宝典中的抛物线方程（没有的可私信我领取），然后根据图纸中的方程曲线，在UG表达式编辑器例输入这样的方程。

GIF

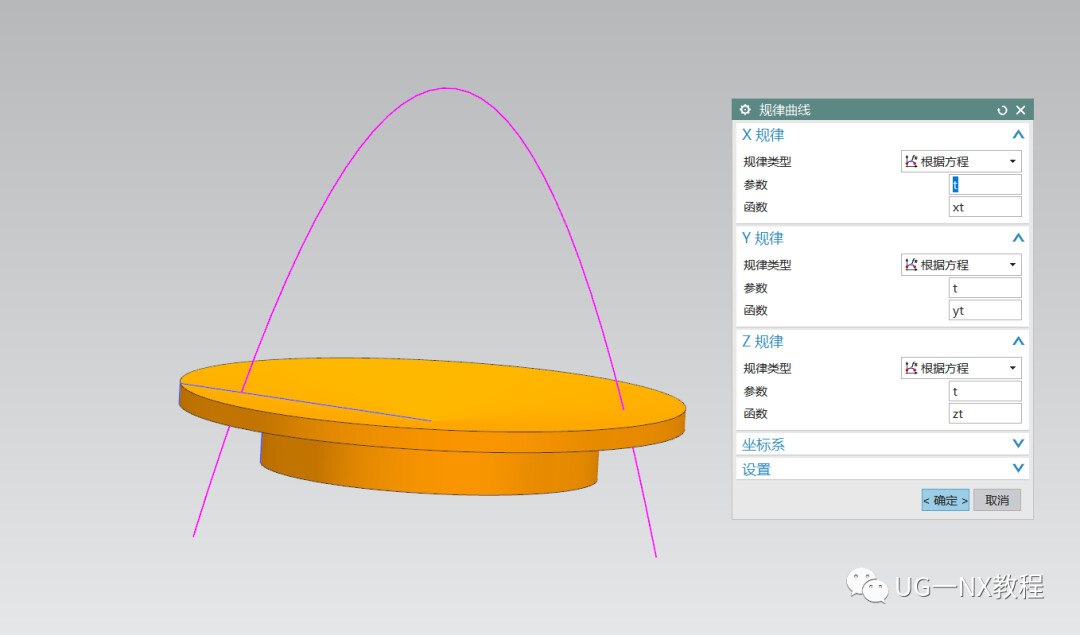

 3.插入规律曲线就是这样子的。

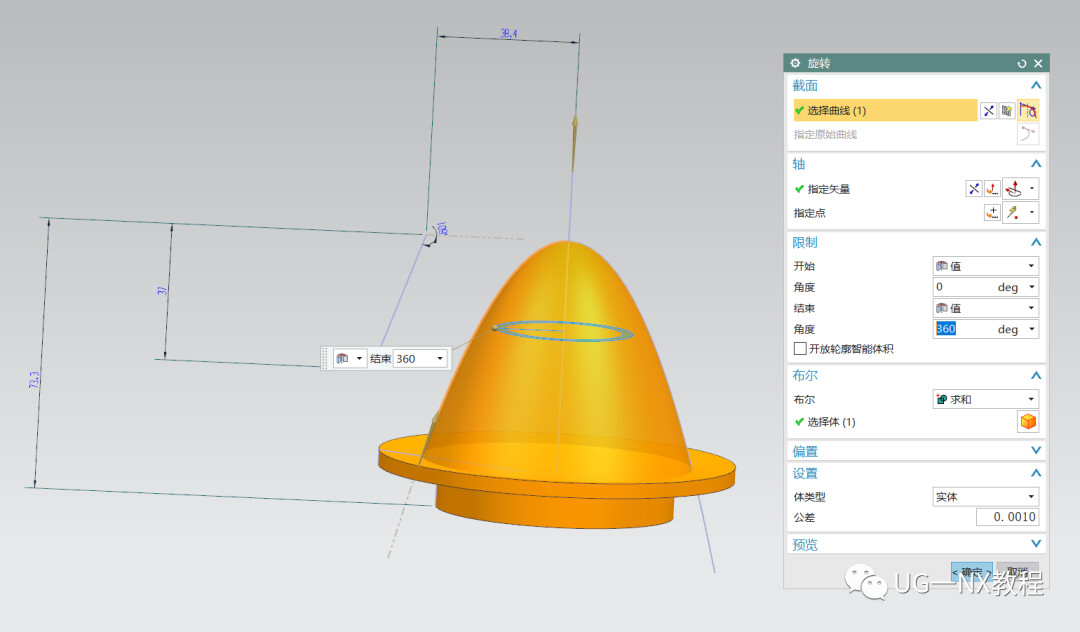

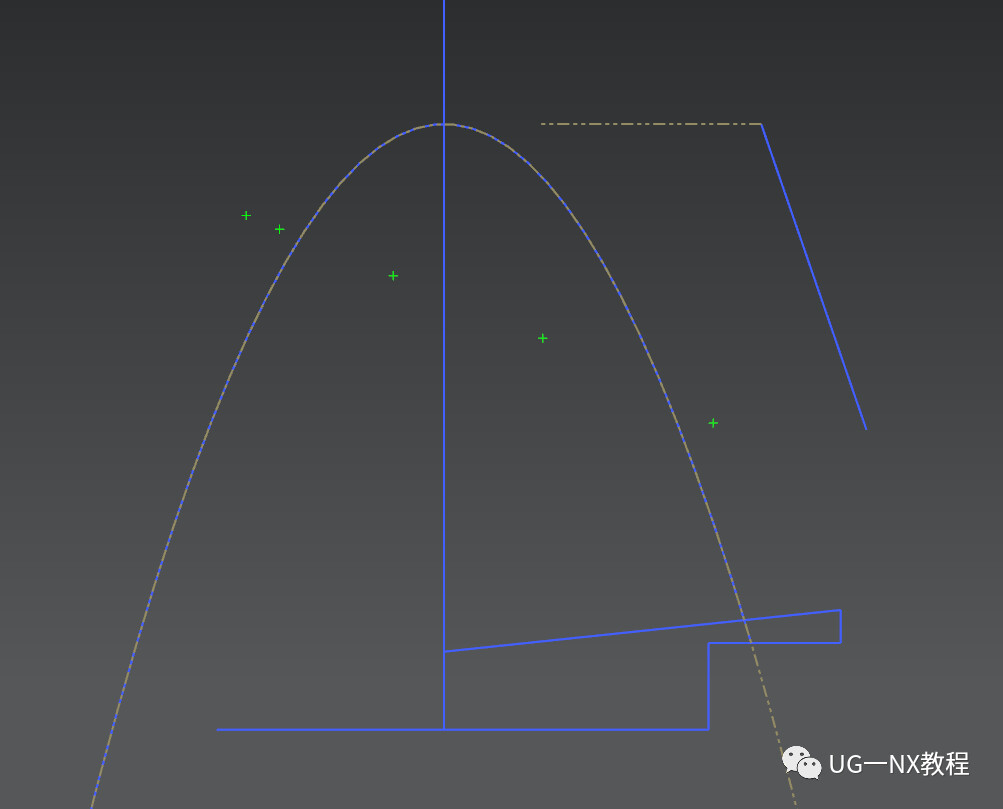

 4.把规律曲线投影到草图上，然后修剪后旋转。

 5.求和后，把叶轮底部的孔打好。

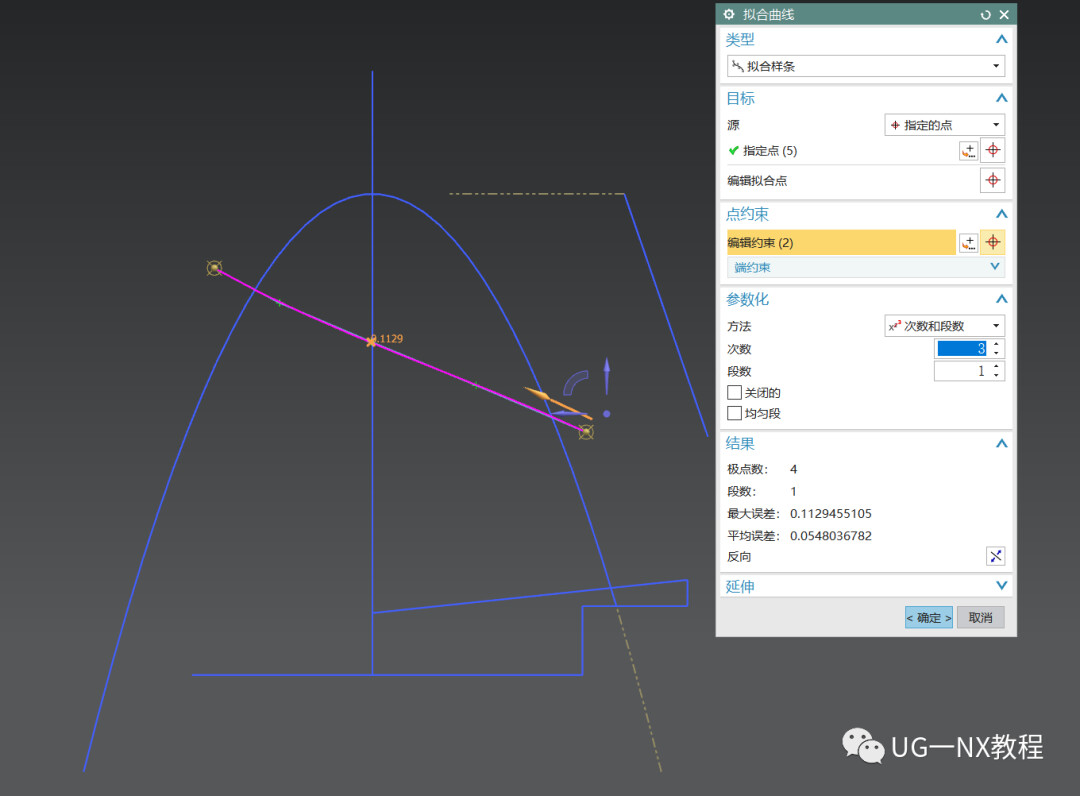

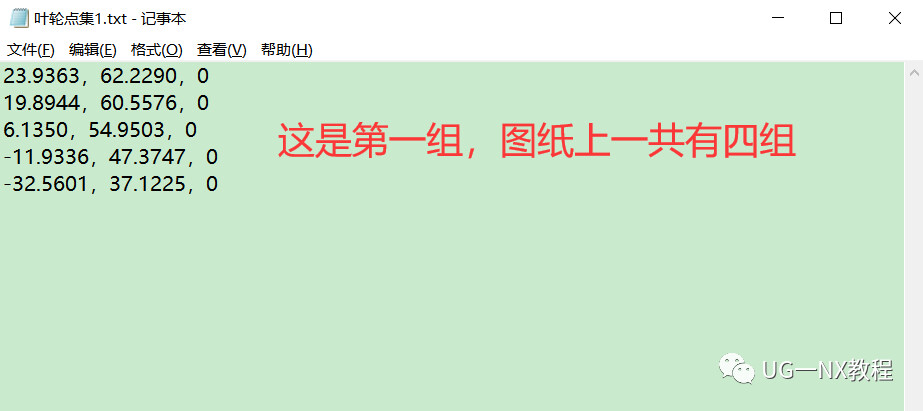

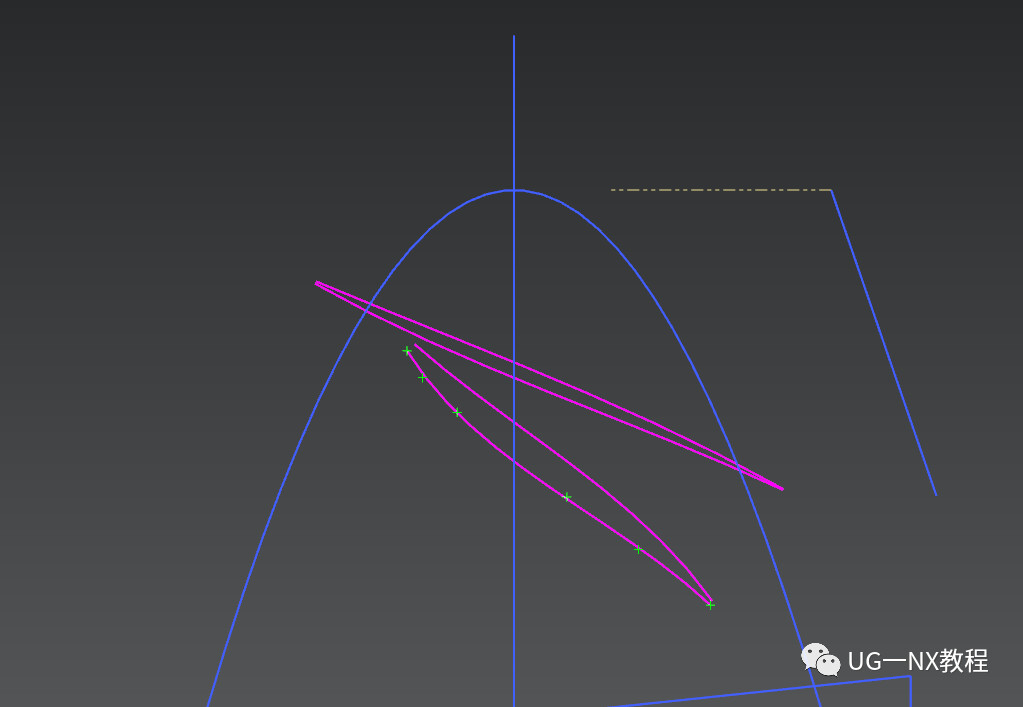

 6.接下来时画叶轮的叶片了，首先利用文本创建点集坐标，然后一组一组的导入（文件-导入-文件中的点），并用拟合曲线连接好（注意一根一根的来，不然会分不清）

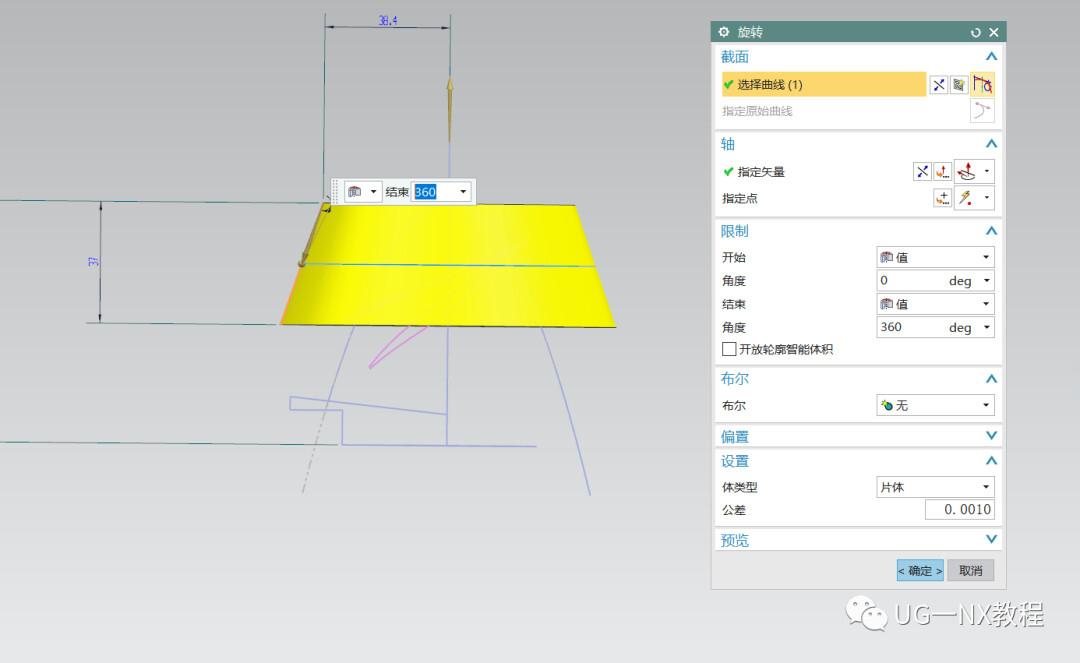

 7.旋转骤四中草图画的那根斜线，做成片体。

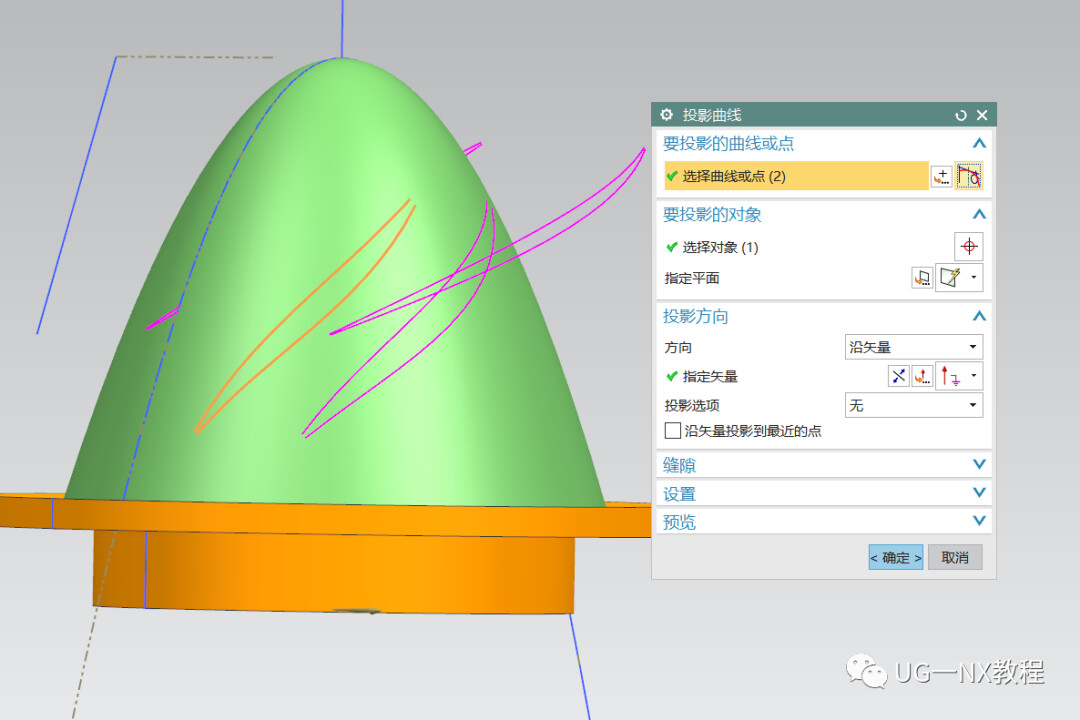

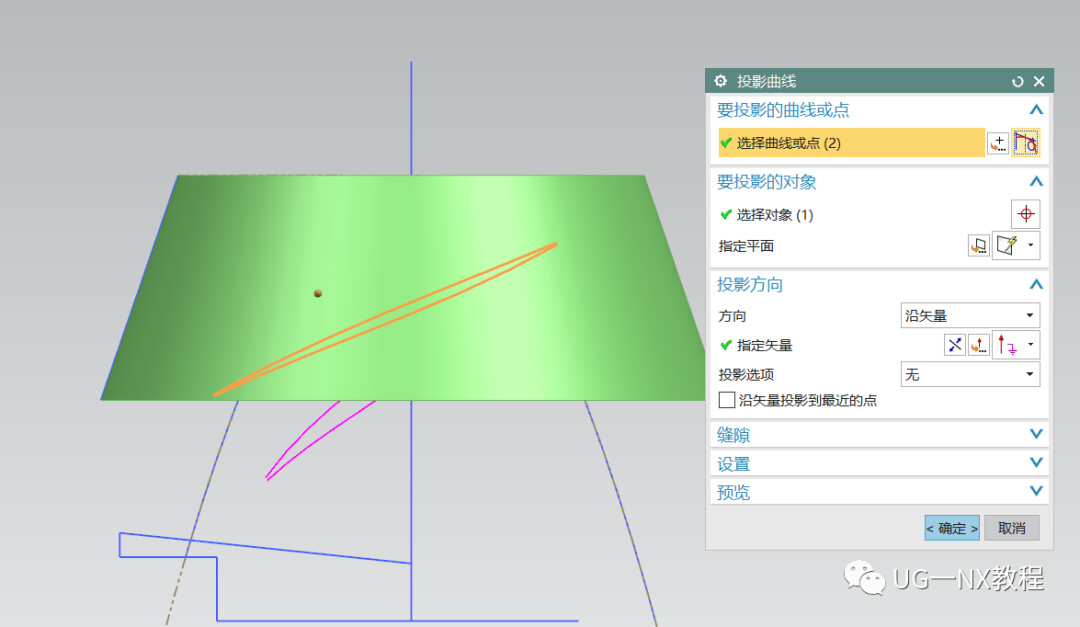

 8.把上面那两根线投影到旋转片体上，下方两根投影到旋转规律曲线的那个实体上。

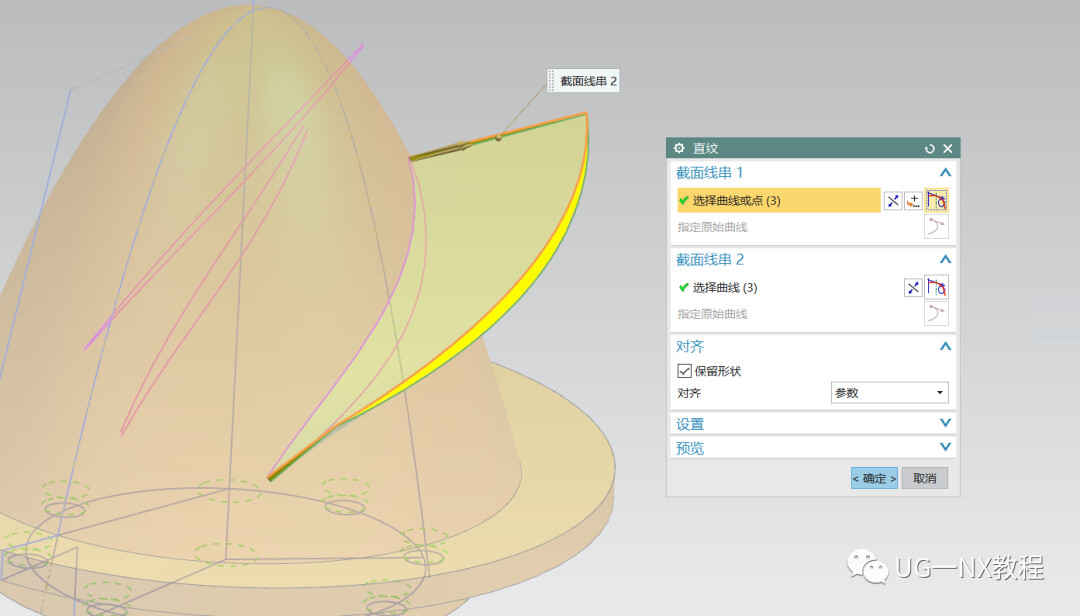

 9.分别做三组直纹面连接这四根投影曲线。

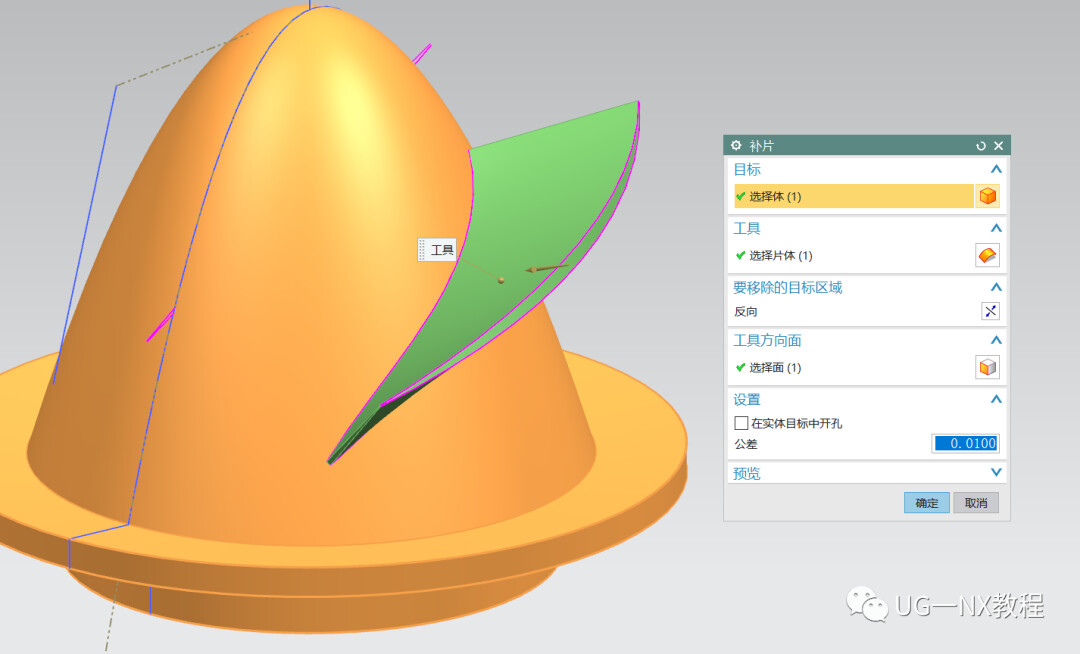

 10.缝合补片做成实体。

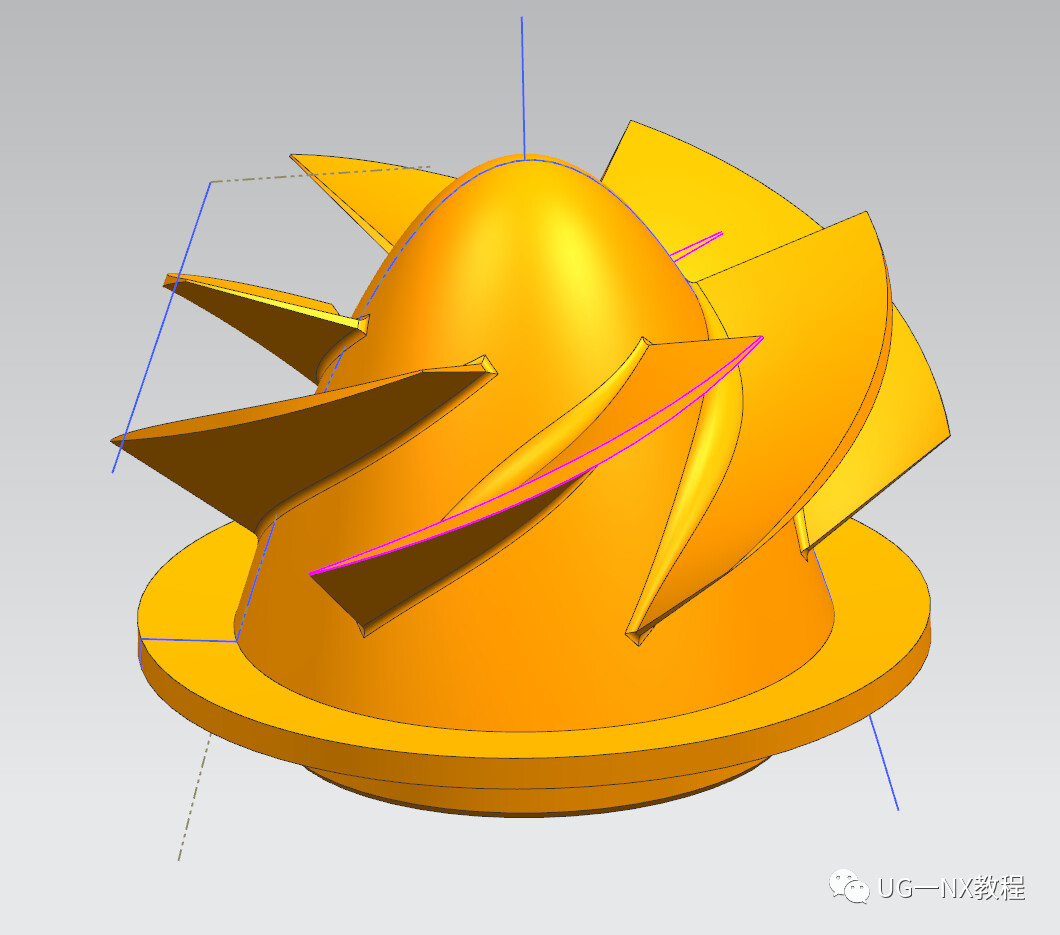

 11.倒圆角阵列面即可完成模型
