1、边界条件分类
从应用角度来看，fluent中边界条件分类如下：
（1）进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；
（2）壁面、repeating, and pole boundaries：壁面，对称，周期，轴；
（3）内部单元区域：流体、固体( 多孔是一种流动区域类型)；
（4）内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。（内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。内部表面区域的内部类型不需要你输入任何东西。)
2、边界条件面板

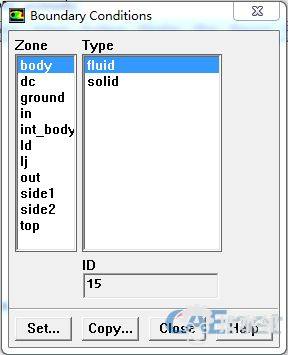

边界条件面板通过以下步骤打开：fluent打开——读取mesh——选择Define——Boundary Conditions...，到此面板已经打开，见下图：
通过面板，可以发现，能够进行以下设置：边界类型的更改、边界条件的给定、以及边界条件的复制。
（1）边界类型的更改
假如我们在前处理软件中，只是对边界进行了分隔开，而没有进行适当的设定时，或者原本设定的边界条件有误时，此时，我们可以通过以下操作进行更改类型。

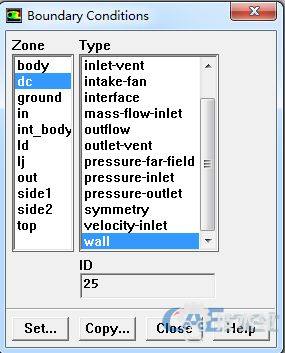

首先在Zone中选择要更改的边界名，得到下面的示意图。此时dc的边界type为wall，需要更改为velocity-inlet，那么就直接在type下选择velocity-inlet，这时会提示你是否更改，选择Yes就OK。
这样，边界条件类型的修改就完成了。
（2）边界条件的给定

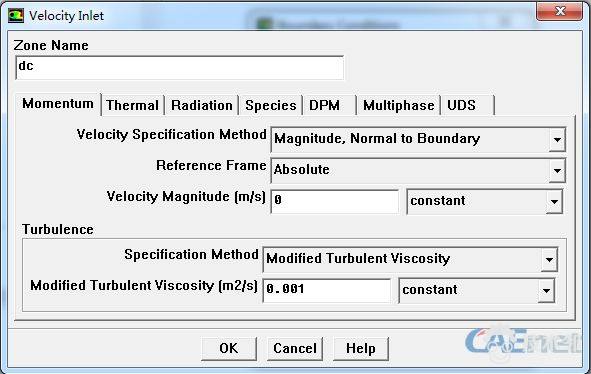

边界条件的给定，首先，可以更改边界的名称（注意：这里不是类型哦）以及参数。在边界条件面板中，点击Set...，弹出如下面板（本次以velocity-inlet示意）：
此时，就可以设定速度入口的值以及一些其他参数。同时，也可直接修改dc为别的名称。
（3）边界条件的复制
在Fluent中，还可以将已经设置完成的边界条件复制到新的同类型的边界条件上，复制后的边界条件与初始的设置完全相同，这样就可以节省一些花在重复设置上的时间。其具体步骤如下：
在面板中点击Copy...，此时弹出Copy BCs，见下图：
在From Zone和To Zones列表框里分别选择设置好的边界条件和需要复制的同类型的边界条件，然后点击Copy，这样就复制好了，如下：
到此，对于边界的一些设定、更改、复制介绍完了。欢迎与大家一起学习交流！也欢迎大家把自己在学习和应用中的一些宝贵经验分享给大家！
