Sufer与FISH携手：复杂地形建模的新途径

本例子采用starsmoon的例子，并分为两层，第一层为地表面，第二层为soil和rock的分界面（可以是曲面，用sufer插值生成，但是注意网格要对应。）。FLAC3d中在z方向剖分为2个单元，x，y方向剖分为1个单元。这些在command.txt中可以修改。详细设置见命令流。下面贴出生成的模型的图片。

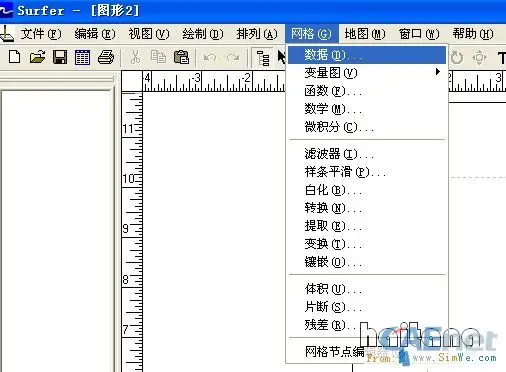

sufer的使用，读入数据，生成图形

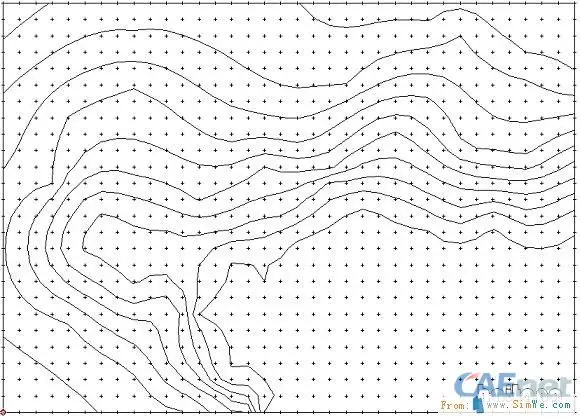

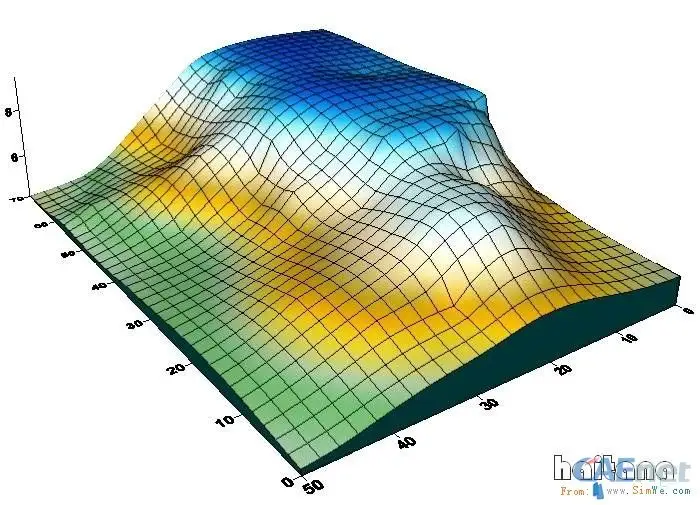

 用kriging法建出的地表模型。如下所示。


 第二个为Nod.grd。存储了插值后网格点的高程信息。

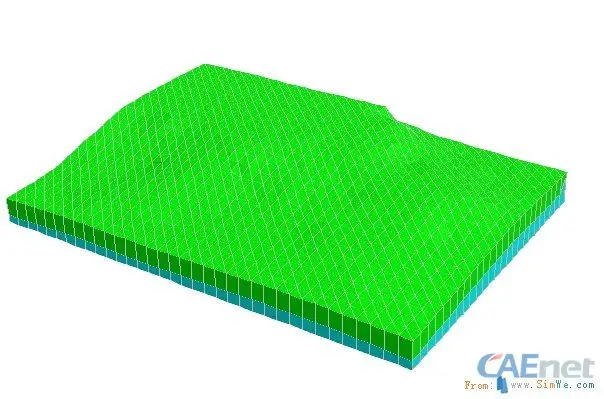

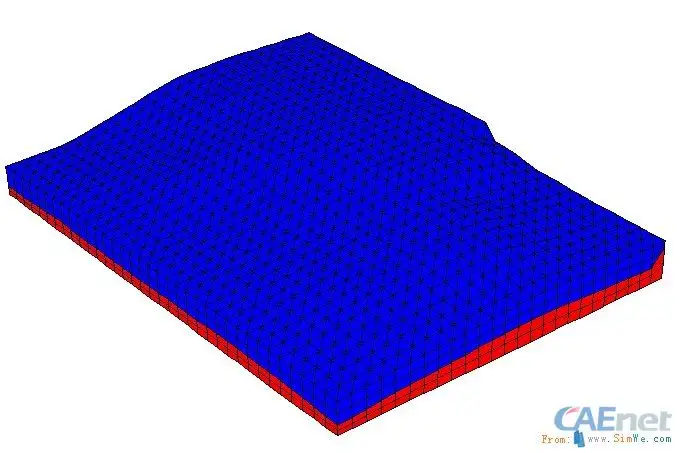

 生成的flac3d模型


 详细可以用flac3d执行命令流command.txt，即可生成flac3d，ansys和3dec的模型的命令流
