ANSYS接触分析进阶：接触力读取技巧

问题描述：在ANSYS中可以得到接触面的法向接触压力，但是如何得到接触力呢？

解决：使用Element Table功能

时间：2007-6-4

作者：linuaries


Email：linuaries@hotmail.com


附件里面是两个例子的对比，ContactForce_without_Curve为平面接触，ContactForce_with_Curve为凹面接触。


两个例子都是底面Fixed,在TOP面施加1MPa的压力。最后计算出来的结果在接触面上的接触力约为10，000N，可以认为反映了计算结果。


但是这里面有一些疑问，为什么读取NIMS，58，59，60，61即实际接触面积时得到的接触力反而小？是否 ANSYS自动对单元计算结果进行投影？


PS：C_Force为单元接触法向压力*单元实际接触面积的总和


E_Force为单元接触法向压力*单元几何面积的总和


本分析对需要使用实体代替梁分析接触分析时，可初步解决如何提取轴力的问题。欢迎大家就此问题继续探讨下去。

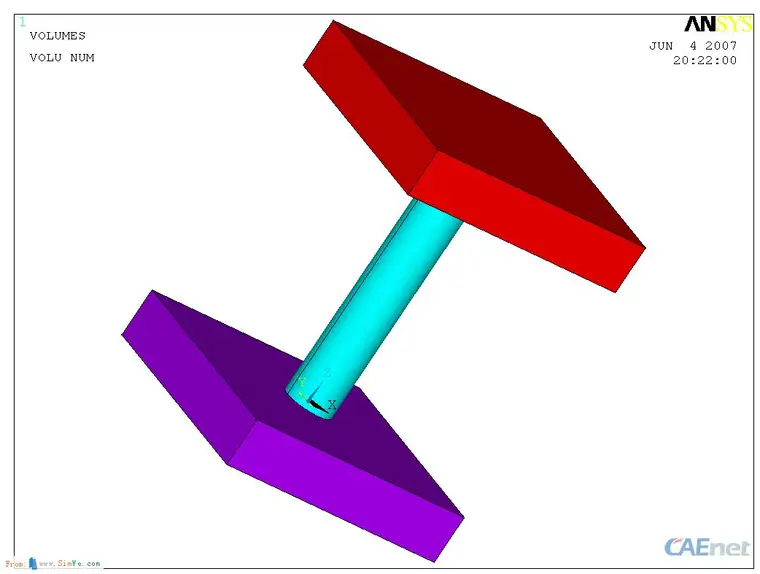

几何模型

[url=]

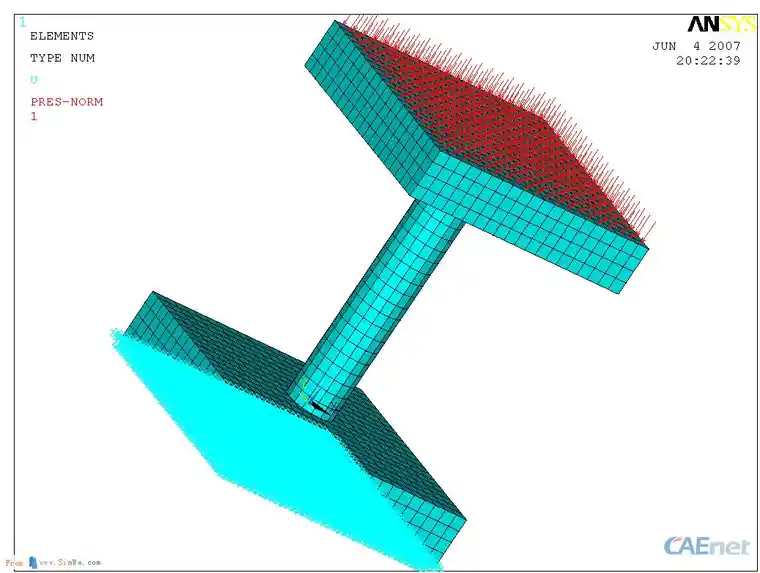

有限元模型

[url=]

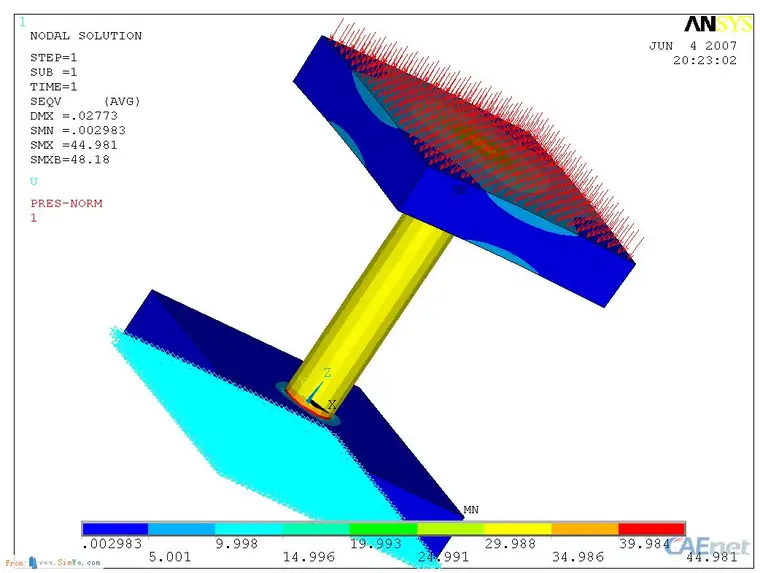

Von Mises应力云图

[url=]

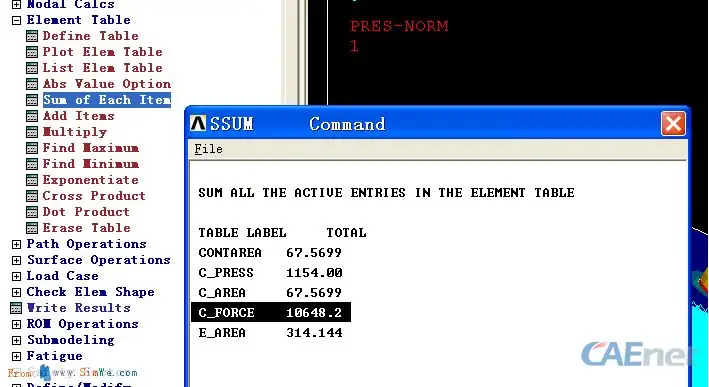

接触力结果

[url=]
